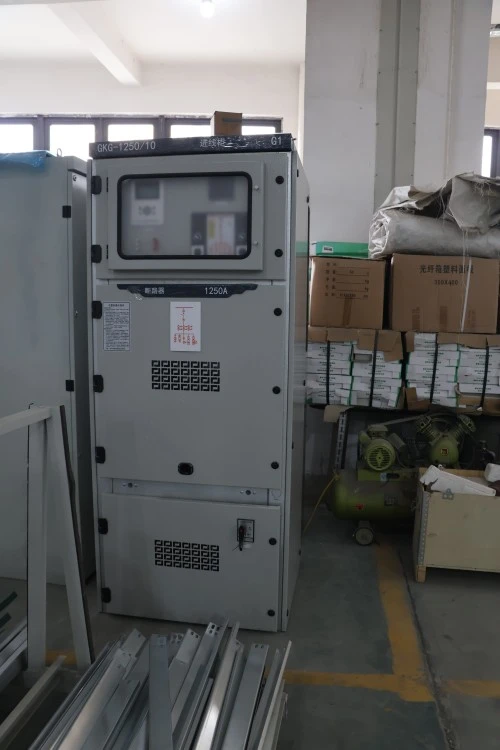

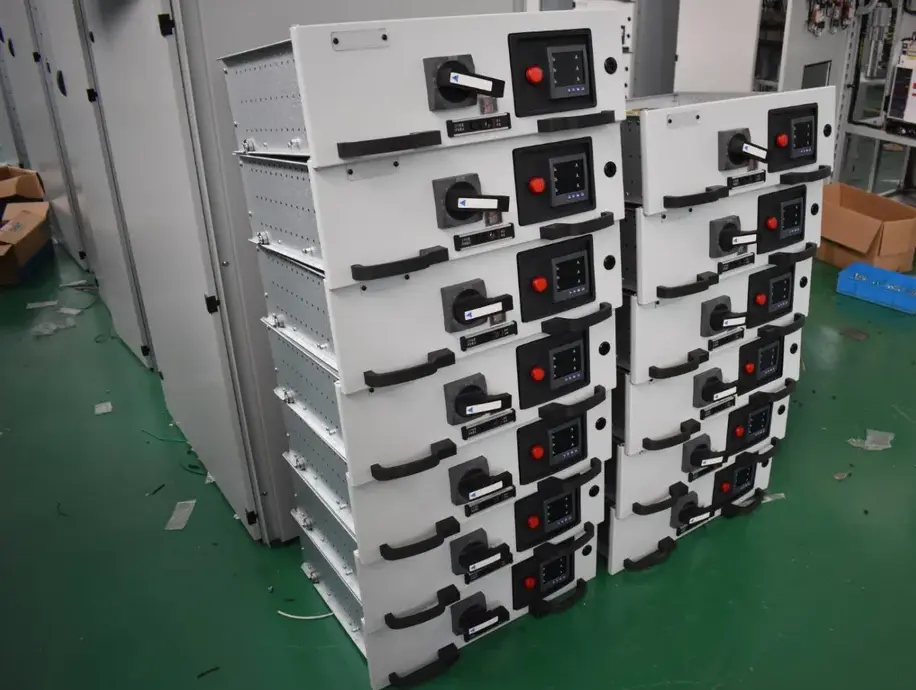

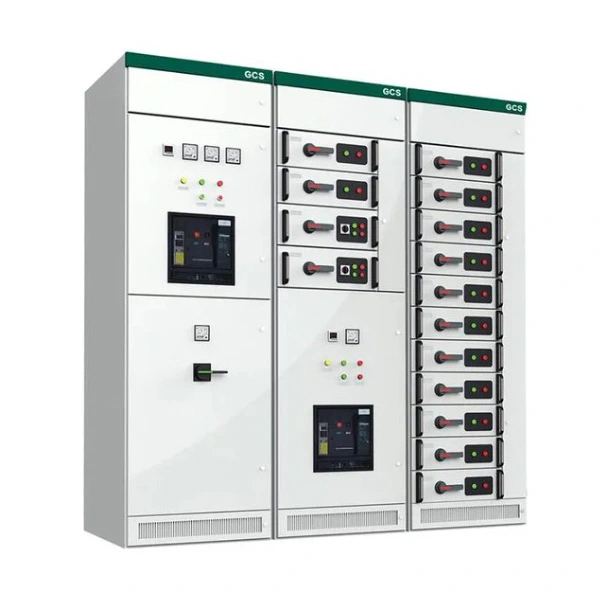

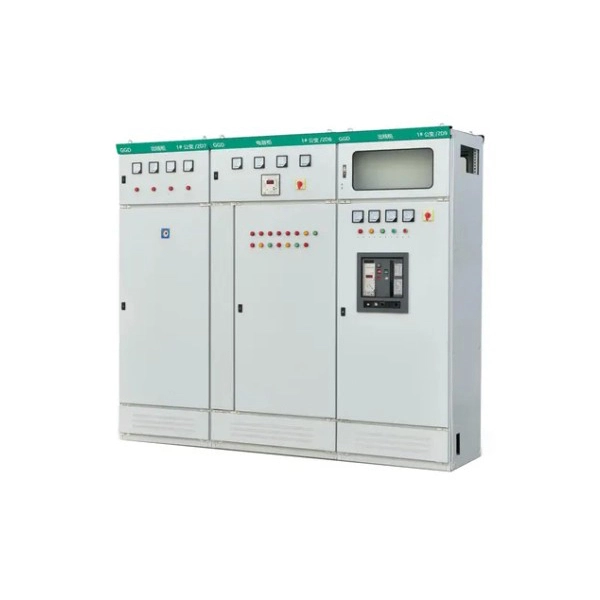

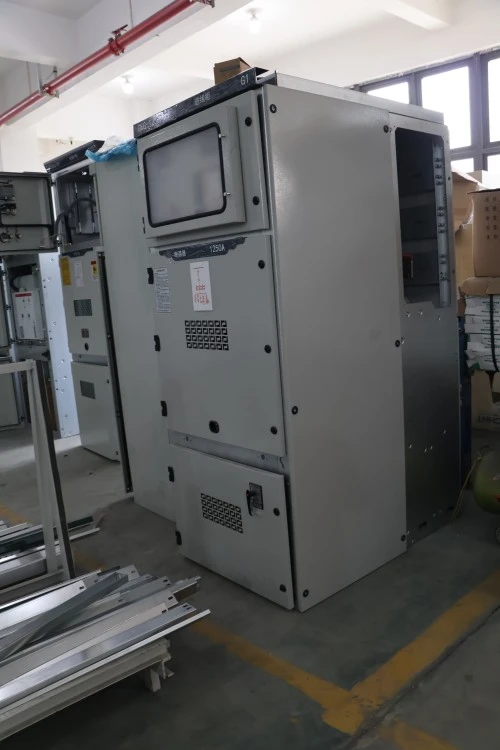

मागे घेण्यायोग्य स्विचगियर स्विच कंट्रोल कॅबिनेट

विथड्रॉवेबल स्विचगियर स्विच कंट्रोल कॅबिनेट आहे aमध्यमव्होल्टेज मेटल-बंद स्विचगियर युनिटजेथे सर्किट ब्रेकरसारखे प्रमुख घटक मुख्य गृहनिर्माणमधून तपासणी, देखभाल किंवा बदलण्यासाठी भौतिकरित्या काढून घेतले जाऊ शकतात. फिक्स्ड-स्विचगियरच्या विपरीत, हे युनिट ऑपरेटरना संपूर्ण बसबार सिस्टमला डी-एनर्जिझ न करता ब्रेकर वेगळे करण्याची आणि काढण्याची परवानगी देते. हे औद्योगिक संयंत्रे, सबस्टेशन्स आणि व्यावसायिक इमारतींमध्ये विद्युत उपकरणे नियंत्रित करण्यासाठी, संरक्षित करण्यासाठी आणि वेगळे करण्यासाठी मोठ्या प्रमाणावर वापरले जाते. सोप्या भाषेत सांगायचे तर, ऑपरेटर सुरक्षितता आणि सिस्टम सातत्य सुनिश्चित करताना ते उर्जा प्रवाह व्यवस्थापित करते.

उत्पादन पॅरामीटर्स (विशिष्टता)

प्रमाणन आणि गुणवत्ता हमी

लुगाव प्रकल्प तांत्रिक आवश्यकता आणि IEC 62271-200 सारख्या लागू मानकांनुसार काढता येण्याजोगे मध्यम व्होल्टेज स्विचगियर तयार करते. शिपमेंट करण्यापूर्वी, पुष्टी केलेल्या तांत्रिक करारानुसार नियमित चाचणी अहवाल आणि तपासणी फोटो प्रदान केले जाऊ शकतात.

• IEC 62271-200 आधारित डिझाइन आणि चाचणी
• पॉवर वारंवारता चाचणी
• यांत्रिक ऑपरेशन चाचणी
• इंटरलॉक फंक्शन चाचणी
• दुय्यम वायरिंग तपासणी
• जेथे लागू असेल तेथे आंशिक डिस्चार्ज चाचणी
• शिपमेंटपूर्वी फॅक्टरी चाचणी अहवाल

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग

Q1: काय बनवतेमागे घेण्यायोग्य स्विचगियरस्विच कंट्रोल कॅबिनेट निश्चित प्रकारापेक्षा सुरक्षित आहे?

A: काढता येण्याजोगे डिझाइन ब्रेकरला थेट बसबारमधून बाहेर काढल्यावर भौतिकरित्या वेगळे करते. हे दृश्यमान डिस्कनेक्ट अंतर तयार करते, देखभाल दरम्यान अपघाती चाप फ्लॅश जोखीम दूर करते. Lugao शटर यंत्रणा जोडते जे मॉड्यूल मागे घेतल्यानंतर स्वयंचलितपणे निश्चित संपर्कांना कव्हर करते, सुरक्षितता वाढवते.

Q2: या कॅबिनेटसाठी कोणते अनुप्रयोग सर्वात योग्य आहेत?

A: यासाठी आदर्श:

● पॉवर प्लांट (सहायक वीज वितरण)

● डेटा केंद्रे (उच्च विश्वासार्हता आणि द्रुत ब्रेकर बदलणे आवश्यक आहे)

● तेल आणि वायू सुविधा (IP54 पर्यायासह धोकादायक भागात सुरक्षित अलगाव)

● मेट्रो आणि रेल्वे प्रणाली (वारंवार ब्रेकर ऑपरेशन्स लोड अंतर्गत)

● खाण आणि पोलाद संयंत्रे (उच्च शॉर्ट-सर्किट सहन करणे आवश्यक आहे)

Q3: हे स्मार्ट मॉनिटरिंगसह एकत्रित केले जाऊ शकते?

उ: होय.लुगावप्रत्येक काढता येण्याजोग्या मॉड्यूलच्या रिमोट पोझिशन मॉनिटरिंगसाठी पर्यायी सेन्सर्स आणि कम्युनिकेशन मॉड्यूल्स (Modbus, IEC 61850) ऑफर करते.

उत्पादन तपशील आणि स्पर्धात्मक फायदे

उत्पादन तपशील:

प्रत्येक लुगाओ विथड्रॉवेबल स्विचगियर स्विच कंट्रोल कॅबिनेट लेसर-कट स्टेनलेस स्टील किंवा पावडर कोटिंगसह गॅल्वनाइज्ड शीट (किमान जाडी 80μm) वापरून तयार केले जाते. काढता येण्याजोग्या रेल गुळगुळीत गतीसाठी क्रोमियम-प्लेट केलेल्या असतात आणि 10,000 इन्सर्टेशन/विथड्रॉवल सायकलसाठी रेट केल्या जातात. संपर्क प्रतिकार कमी करण्यासाठी स्थिर संपर्क चांदीचा मुलामा (किमान 10μm जाडी) असतात. सर्व दुय्यम नियंत्रण वायरिंग ज्वाला-प्रतिरोधक, क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेटेड केबल्स वापरतात. प्रत्येक युनिटमध्ये 48-तास बर्न-इन चाचणी आणि आंशिक डिस्चार्ज मापन (<5pC वर 1.1Ur).

स्पर्धात्मक फायदे वि. तत्सम उत्पादने:

पॅकेजिंग, शिपिंग आणि विक्रीनंतरची सेवा

पॅकेजिंग:

प्रत्येक काढता येण्याजोगा मॉड्यूल अँटी-स्टॅटिक फोम पॅडिंगमध्ये स्वतंत्रपणे पाठविला जातो, नंतर आर्द्रता निर्देशकांसह लाकडी क्रेटमध्ये बंद केला जातो. मुख्य कॅबिनेट तीन स्तरांमध्ये गुंडाळलेले आहे: VCI अँटी-रस्ट फिल्म → बबल रॅप → स्टील स्ट्रॅपिंगसह प्लायवुड एक्सपोर्ट केस. सर्व फिक्सिंग्ज आणि टूल्स बॅग आणि दरवाजाच्या आत जोडलेले आहेत.

शिपिंग:

समुद्राद्वारे (मानक): 20GP किंवा 40HQ कंटेनर. विनंती केल्यावर तातडीच्या प्रकल्पांसाठी हवाई किंवा रेल्वे वाहतुकीची व्यवस्था केली जाऊ शकते. डिलिव्हरी टर्म: FOB Ningbo किंवा CIF प्रमुख बंदरांवर.

विक्रीनंतरची सेवा:

● वॉरंटी कालावधी: सुरू झाल्यापासून 12 महिने किंवा शिपमेंटपासून 18 महिने, यापैकी जे आधी येईल.

● दूरस्थ तांत्रिक समर्थन (व्हिडिओ, रेखाचित्रे) – 2 तासांच्या आत प्रतिसाद.

कोटेशनसाठी आवश्यक माहिती

साठी अचूक कोटेशन प्रदान करण्यासाठीमागे घेण्यायोग्य मध्यम व्होल्टेज स्विचगियर कॅबिनेट, कृपया आम्हाला खालील माहिती पाठवा:

• रेट केलेले व्होल्टेज आणि वारंवारता
• सिंगल-लाइन डायग्राम
• प्रत्येक फीडरचा रेट केलेला प्रवाह
• शॉर्ट-सर्किट वर्तमान आवश्यकता
• इनकमिंग आणि आउटगोइंग पॅनेलची संख्या
• संरक्षण रिले ब्रँड आणि मॉडेल आवश्यकता
• मीटरिंग आणि संप्रेषण आवश्यकता
• अंतर्गत कंस वर्गीकरण आवश्यकता
• केबल प्रवेश दिशा
• प्रमाण आणि गंतव्य पोर्ट
• लागू स्थानिक मानक किंवा उपयुक्तता आवश्यकता

FAQ - ग्राहकाचे प्रश्न आणि उत्तरे

Q1: विथड्रॉवेबल स्विचगियर स्विच कंट्रोल कॅबिनेट मर्यादित जागेसह जुन्या सबस्टेशनमध्ये रीट्रोफिट केले जाऊ शकते का?

उ: होय. त्याचे मॉड्यूलर आणि कॉम्पॅक्ट डिझाइन (12kV साठी ठराविक रुंदी 650mm) सिव्हिल कामांशिवाय जुने स्थिर-स्विचगियर बदलण्याची परवानगी देते. आम्ही विनंती केल्यावर विनामूल्य लेआउट सत्यापन प्रदान करतो.

Q2: ब्रेकर कनेक्ट केलेल्या स्थितीत असताना यांत्रिक इंटरलॉक अयशस्वी झाल्यास काय होईल?

उ: लुगाओ कॅबिनेटमध्ये सीलबंद कव्हरद्वारे प्रवेश करण्यायोग्य आणीबाणी मॅन्युअल रिलीझ समाविष्ट आहे. हे अयशस्वी-सुरक्षित डिझाइन आहे – प्रदान केलेले साधन वापरून ब्रेकर अद्याप मागे घेतला जाऊ शकतो. तथापि, आम्ही शिफारस करतो की केवळ प्रशिक्षित कर्मचारी हे करतात.

Q3: किंमतीमध्ये सर्व काढता येण्याजोग्या मॉड्यूल्स आणि प्राथमिक तांबे पट्ट्या समाविष्ट आहेत का?

A: मानक कोटेशनमध्ये मुख्य सर्किट ब्रेकर मॉड्यूल आणि सर्व अंतर्गत कॉपर बार (पूर्णपणे मशीन केलेले आणि प्लेट केलेले) समाविष्ट आहेत. PT ट्रक किंवा मीटरिंग युनिट्स सारखे पर्यायी मॉड्यूल स्वतंत्रपणे उद्धृत केले जातात.

Q4: कॅबिनेट IEC 62271-200 ची पूर्तता करत असल्याचे मी कसे सत्यापित करू?

A: प्रत्येक युनिटला आंशिक डिस्चार्ज, पॉवर फ्रिक्वेंसी विसस्टँड आणि डायनॅमिक स्थिरता चाचणी अहवालांसह फॅक्टरी चाचणी प्रमाणपत्रासह पाठवले जाते. आमच्या सुविधेवर तृतीय-पक्ष तपासणी (उदा., SGS, BV) स्वागत आहे.
