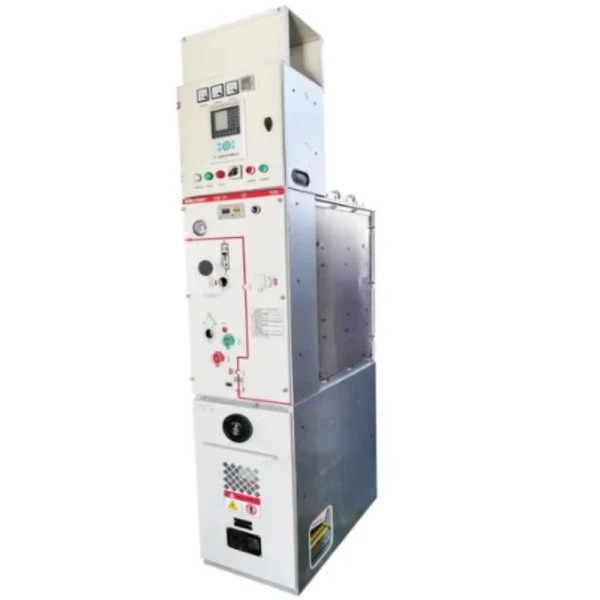

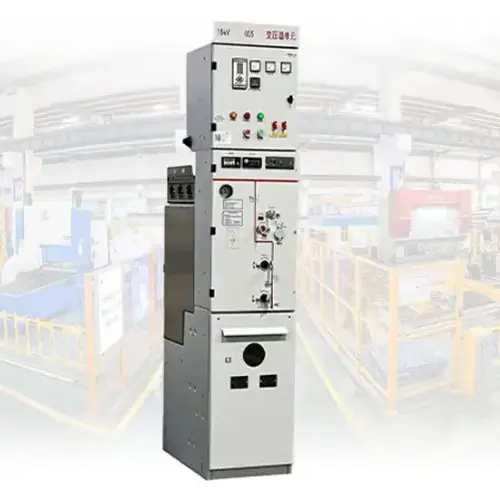

VCB सह RMU MV HV इन्सुलेटेड स्विचगियर पॅनेल

ते काय आहे?

VCB सह RMU MV HV इन्सुलेटेड स्विचगियर पॅनेल हे फॅक्ट्री-असेम्बल केलेले, मेटल-बंद विद्युत वितरण यंत्र आहे.रिंग मेन युनिट (RMU)व्हॅक्यूम सर्किट ब्रेकर (VCB) तंत्रज्ञानासह कार्यक्षमता. RMU रिंग नेटवर्क कॉन्फिगरेशन सक्षम करते- वीज पुरवठ्याची सातत्य सुनिश्चित करून, दोन्ही दिशेकडून वाहू शकते. व्हीसीबी, सीलबंद व्हॅक्यूम इंटरप्टरमध्ये ठेवलेले आहे, जेव्हा दोष उद्भवतात तेव्हा मिलिसेकंदांमध्ये आर्क्स विझवते.

RMU (रिंग मेन युनिट) लूप केलेल्या इलेक्ट्रिकल नेटवर्कसाठी डिझाइन केलेल्या कॉम्पॅक्ट स्विचगियर असेंबलीचा संदर्भ देते. रेडियल डिस्ट्रिब्युशन सिस्टीमच्या विपरीत जेथे एकाच फॉल्टमुळे संपूर्ण डाउनस्ट्रीम लोड्समध्ये वीज कमी होऊ शकते, RMU तुम्हाला रिंग कॉन्फिगरेशन तयार करण्यास सक्षम करते: वीज कोणत्याही दिशेने वाहू शकते. जेव्हा एका विभागात दोष आढळतो, तेव्हा तुम्ही फक्त तो विभाग वेगळा करता आणि उर्वरित नेटवर्क पर्यायी फीडकडून पॉवर प्राप्त करत राहते.

VCB (व्हॅक्यूम सर्किट ब्रेकर) हे या पॅनेलच्या संरक्षण प्रणालीचे हृदय आहे. सीलबंद व्हॅक्यूम इंटरप्टरच्या आत, सर्किट ब्रेकर इलेक्ट्रिकल आर्क्स मिलिसेकंदांमध्ये विझवू शकतो जेव्हा एखादी चूक होते. इंटरप्टरमध्ये हवा किंवा तेल नसल्यामुळे, चाप जवळजवळ त्वरित विझला जातो, ज्यामुळे डाउनस्ट्रीम उपकरणांचे नुकसान कमी होते आणि संपर्काचे आयुष्य वाढते.

MV HV इन्सुलेटेड स्विचगियर सूचित करते की हे उत्पादन मध्यम व्होल्टेज ते उच्च व्होल्टेज श्रेणीमध्ये कार्य करते (सामान्यत: 12kV ते 40.5kV) आणि प्रगत इन्सुलेशन तंत्रज्ञान-एकतर SF6 गॅस किंवा सॉलिड डायलेक्ट्रिक-पर्यावरणातून जिवंत भाग वेगळे करण्यासाठी वापरते.

हे काय करू शकते?

1. पॉवर डिस्ट्रिब्युशन कंट्रोल - मॅन्युअली किंवा SCADA द्वारे सर्किट चालू/बंद करा

2. फॉल्ट प्रोटेक्शन - 31.5kA पर्यंत शॉर्ट-सर्किट करंट्समध्ये व्यत्यय आणणे

3. नेटवर्क अलगाव - देखभालीसाठी आउटगोइंग केबल्स सुरक्षितपणे ग्राउंड करा

हे पॅनेल उपयुक्तता, औद्योगिक संयंत्रे आणि व्यावसायिक इमारतींना पूर्ण कर्मचाऱ्यांची सुरक्षितता राखून जवळपास शून्य डाउनटाइम प्राप्त करण्यास सक्षम करते. VCB सह प्रत्येक RMU MV HV इन्सुलेटेड स्विचगियर पॅनेल सर्वात कठोर वातावरणात कार्य करण्यासाठी तयार केले आहे.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

एकात्मिक VCB संरक्षण---फ्यूजसह मानक RMU च्या विपरीत, VCB सह आमचे RMU MV HV इन्सुलेटेड स्विचगियर पॅनेल पूर्ण-रेट फॉल्ट व्यत्यय प्रदान करते. व्हॅक्यूम इंटरप्टरला त्याच्या आयुष्यभर देखभालीची आवश्यकता नसते.

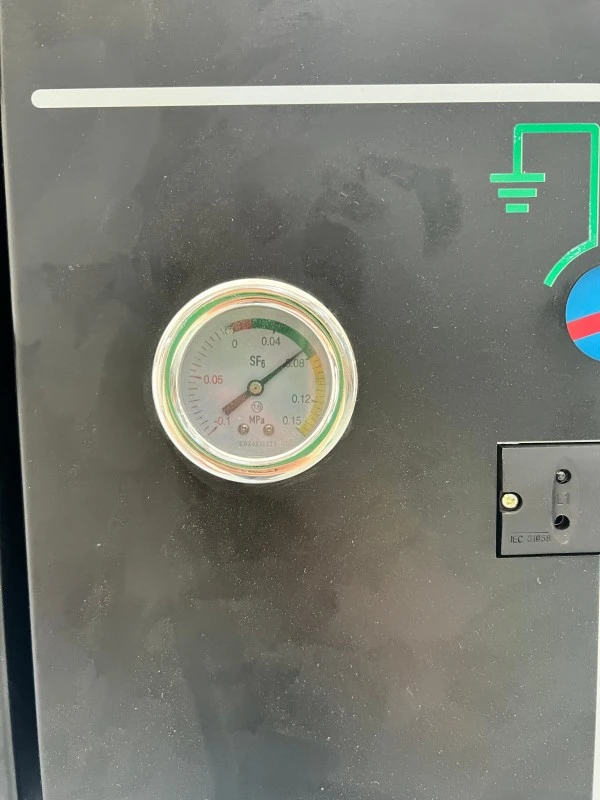

सीलबंद SF6 इन्सुलेशन टाकी---सर्व जिवंत भाग <0.1% वार्षिक गळतीसह 3mm स्टेनलेस स्टीलच्या टाकीमध्ये ठेवलेले आहेत. कोणतीही साफसफाई नाही, इन्सुलेशन चाचणी नाही, धूळ किंवा मीठ धुक्याचा संपर्क नाही.

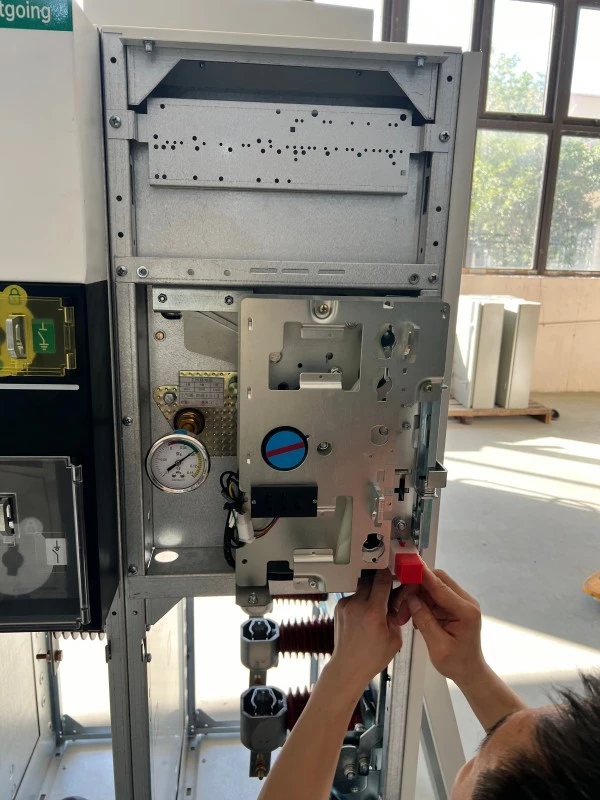

थ्री-पोझिशन स्विच-डिस्कनेक्टर चुकीचे अनुक्रम टाळण्यासाठी यांत्रिक इंटरलॉकिंगसह कनेक्ट केलेले, डिस्कनेक्ट केलेले आणि ग्राउंड केलेले स्थान ऑफर करते.

इंटरनल आर्क विथस्टँड---ऑपरेटरपासून दूर गरम वायू निर्देशित करून दाब आरामासह 20kA/1s वर चाचणी केली.

कॉम्पॅक्ट फूटप्रिंट---एअर-इन्सुलेटेड स्विचगियरपेक्षा 30-50% कमी मजल्यावरील जागा व्यापते, जागा-प्रतिबंधित सबस्टेशनसाठी आदर्श.

रिमोट मॉनिटरिंग---मानक सहाय्यक संपर्क अधिक पर्यायी मॉडबस किंवा IEC 61850 संप्रेषण.

अर्ज

● शहरी वीज वितरण (तळघर सबस्टेशन, व्यावसायिक संकुल)

● पवन आणि सौर शेत (कंपन, तापमान कमालीचा सामना करते)

● औद्योगिक वनस्पती (स्टील, सिमेंट, पेट्रोकेमिकल)

● डेटा केंद्रे (टियर III/IV अपटाइम आवश्यकता)

● रेल्वे ट्रॅक्शन सबस्टेशन (25kV सिस्टम)

● खाणकाम (धूळयुक्त, दमट वातावरण)

वैशिष्ट्य प्रश्नोत्तरे

प्रश्न: लोड-ब्रेक स्विचपेक्षा व्हीसीबी कसा वेगळा आहे?

A: लोड-ब्रेक स्विच फक्त सामान्य लोड करंट्समध्ये व्यत्यय आणतो. VCB सह या RMU MV HV इन्सुलेटेड स्विचगियर पॅनेलमधील VCB 31.5kA पर्यंत फॉल्ट करंट्स मिलिसेकंदमध्ये व्यत्यय आणते, आयनीकरण करण्यायोग्य माध्यम नसलेले व्हॅक्यूम इंटरप्टर वापरून.

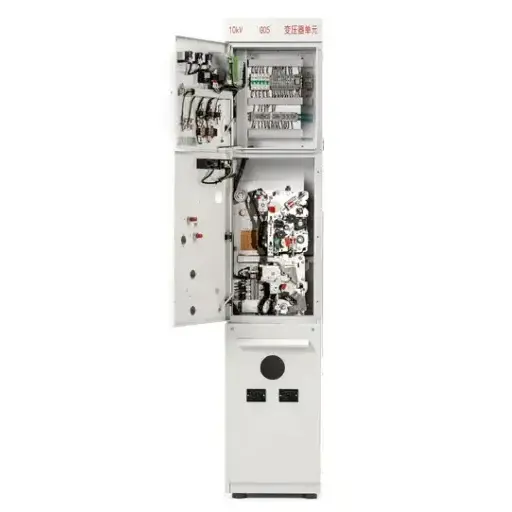

उत्पादन तपशील

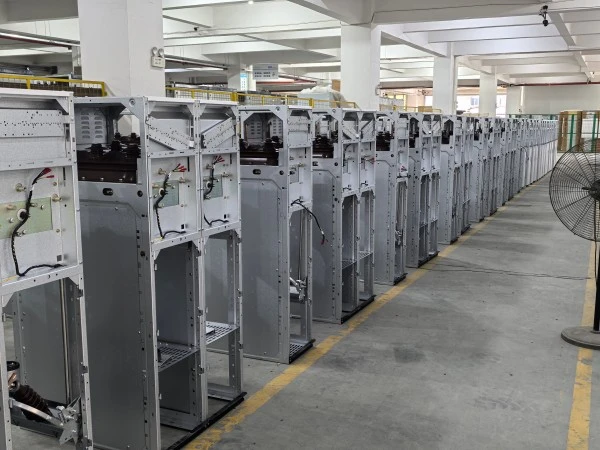

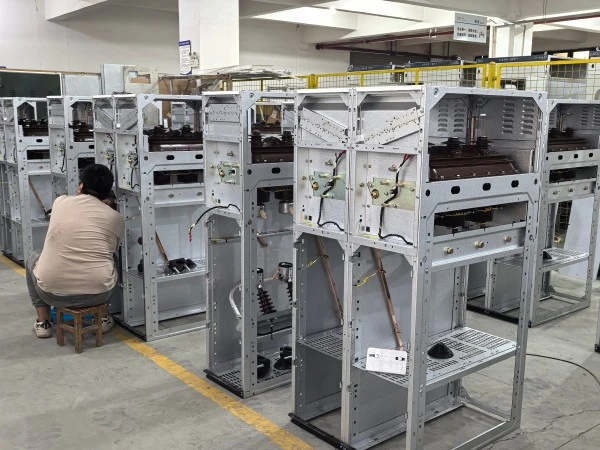

उत्पादन प्रक्रिया

● टँक फॅब्रिकेशन---लेसर-कट 316L स्टेनलेस स्टील, रोबोट-वेल्डेड, एक्स-रे तपासणी, 24 तासांसाठी 0.4MPa वर दाब-चाचणी.

● व्हॅक्यूम इंटरप्टर असेंब्ली---प्रत्येक इंटरप्टर 70kV AC हाय-व्होल्टेज चाचणी आणि संपर्क प्रतिकार मापन करतो.

● SF6 प्रक्रिया---टँक <10Pa पर्यंत रिकामी केली, नंतर SF6 गॅसने भरली (>99.97% शुद्धता, दवबिंदू <-50°C). हॅलोजन स्निफर सर्व सील तपासते.

● चाचणी---यांत्रिक सहनशक्ती (1,000 चक्र), डायलेक्ट्रिक (70kV/1min), आंशिक डिस्चार्ज (<5pC), आणि अंतर्गत चाप (20kA/1s) चाचण्या.

गुणवत्ता हमी आणि प्रमाणपत्रे

लुगाओ पॉवर का निवडावे?

व्हीसीबीसह आरएमयू वि फ्यूजसह आरएमयू

सर्वसाधारणपणे, VCB RMU ची शिफारस मध्यम- आणि मोठ्या-क्षमतेच्या वीज वितरण प्रणालींसाठी केली जाते ज्यांना वारंवार स्विचिंग ऑपरेशन्स, प्रगत संरक्षण आणि रिमोट मॉनिटरिंगची आवश्यकता असते. ट्रान्सफॉर्मर संरक्षण आणि तुलनेने स्थिर भार असलेल्या लहान वितरण नेटवर्कसाठी फ्यूज RMUs हा एक किफायतशीर उपाय आहे.

पॅकेजिंग, शिपिंग आणि विक्रीनंतर

पॅकेजिंग

1. VCI फिल्म इनर रॅप + फोम पॅडिंग + 9 मिमी प्लायवुड क्रेट

2. वाहतुकीसाठी SF6 दाब 0.05MPa पर्यंत कमी केला

विक्रीनंतर आणि हमी

1. वॉरंटी कालावधी: सुरू झाल्यापासून 12 महिने किंवा शिपमेंटपासून 18 महिने, यापैकी जे आधी येईल.

2. कव्हरेज: सामग्री/कामगिरी दोष, गळतीसाठी SF6 रीफिल >0.5%/वर्ष, VCB व्हॅक्यूम लॉस.

3. अपवर्जन: चुकीची स्थापना, सक्तीची घटना, अनधिकृत बदल, उपभोग्य वस्तू.

सेवा:

1. मोफत रिमोट समस्यानिवारण (24-तास प्रतिसाद)

2. सुटे भाग 48 तासांच्या आत पाठवले जातात (प्रादेशिक गोदामे)

3. विस्तारित वॉरंटी उपलब्ध (2, 3 किंवा 5 वर्षे)

वारंवार विचारले जाणारे प्रश्न

Q1: तुम्ही प्रकार चाचणी अहवाल आणि FAT देऊ शकता?

उ: होय. IEC प्रकार चाचणी अहवाल उपलब्ध. आमच्या झेजियांग कारखान्यात फॅक्टरी स्वीकृती चाचणीचे स्वागत आहे. तृतीय-पक्ष तपासणी (SGS, BV) ग्राहकाच्या खर्चावर उपलब्ध आहे.

Q2: वॉरंटी दावे आंतरराष्ट्रीय स्तरावर कसे हाताळले जातात?

A: फोटो/व्हिडिओ यांना ईमेल कराlugaoteam@lugaoelectric.com. 24 तासांच्या आत दूरस्थ निदान. विम्याद्वारे कव्हर केलेल्या दोषांसाठी, आम्ही बदली भाग विनामूल्य पाठवू..

Q3: VCB सह या RMU MV HV इन्सुलेटेड स्विचगियर पॅनेलचे अपेक्षित सेवा आयुष्य किती आहे?

A: SF6 टाकी आणि बसबार: 30 वर्षे. VCB इंटरप्टर: 10,000 ऑपरेशन्स किंवा 30 वर्षे. यंत्रणा दुरुस्ती: 15-20 वर्षे. एकूण सेवा जीवन: योग्य देखभाल सह 25-30 वर्षे.

Q4: तुम्ही कोणत्या पेमेंट अटी स्वीकारता?

A: प्रथम-वेळचे ग्राहक: 30% T/T आगाऊ, शिपमेंटपूर्वी 70%. प्रस्थापित ग्राहक: 20% T/T + 80% B/L कॉपी विरुद्ध. L/C दृष्टीक्षेपात स्वीकारले.

Q5: VCB सह RMU MV HV इन्सुलेटेड स्विचगियर पॅनेल उच्च उंचीवर वापरता येईल का?

A: मानक डिझाइन ≤2000m. उच्च-उंची आवृत्ती (वाढलेली क्रीपेज, उच्च SF6 दाब) 3500m पर्यंत उपलब्ध आहे. >3500m साठी सानुकूल अभियांत्रिकी.
