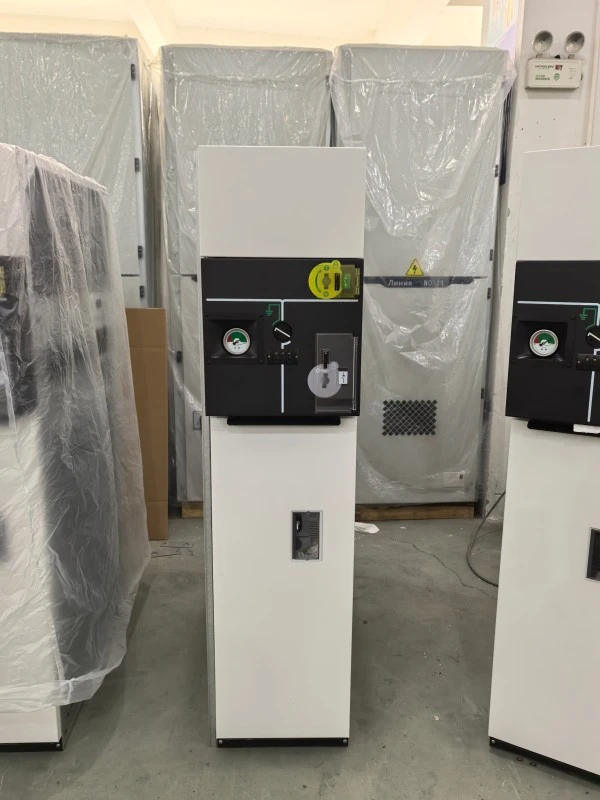

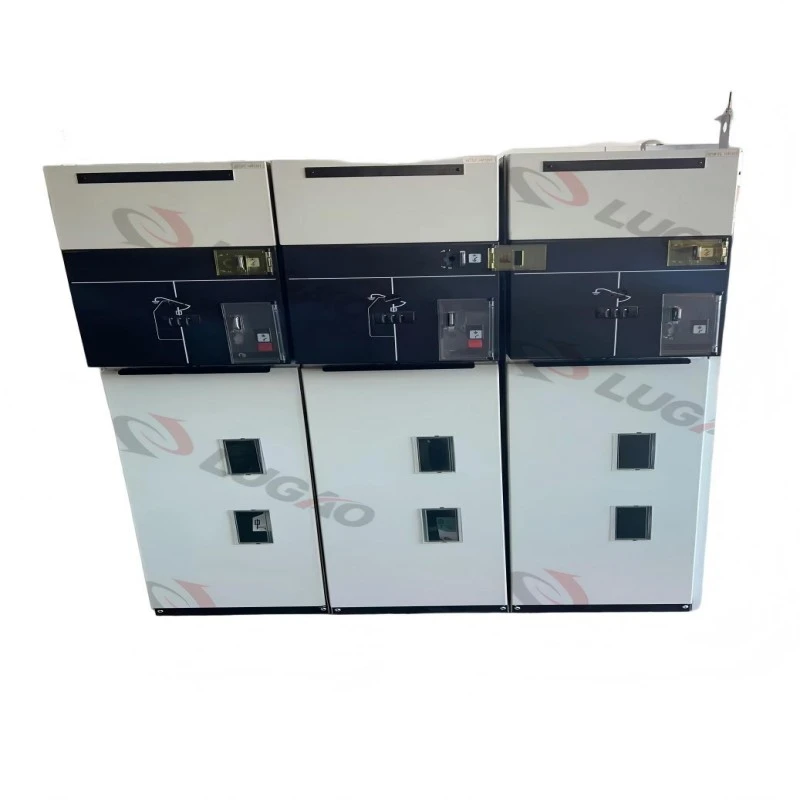

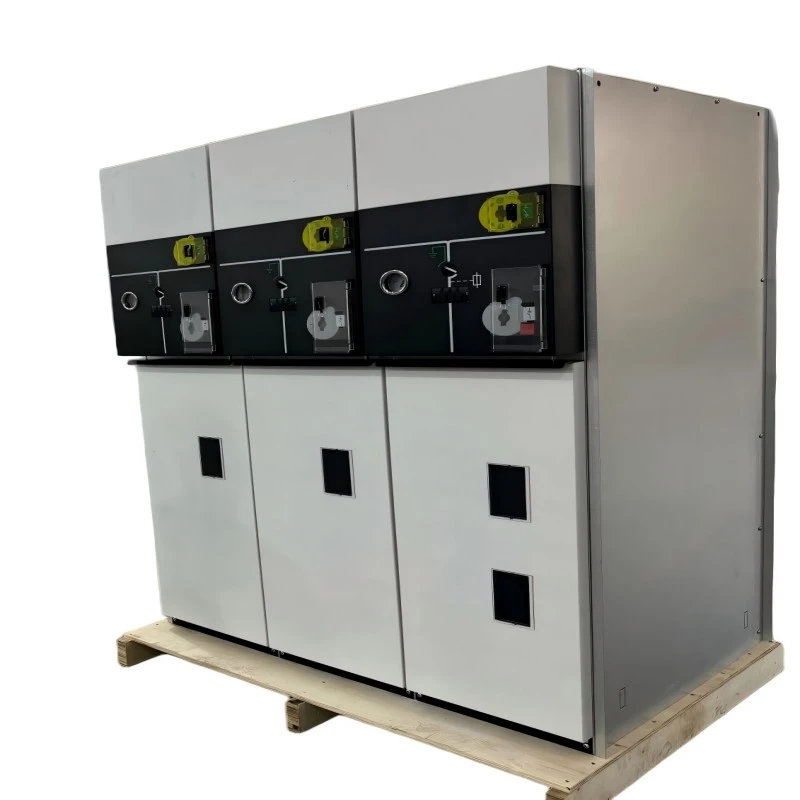

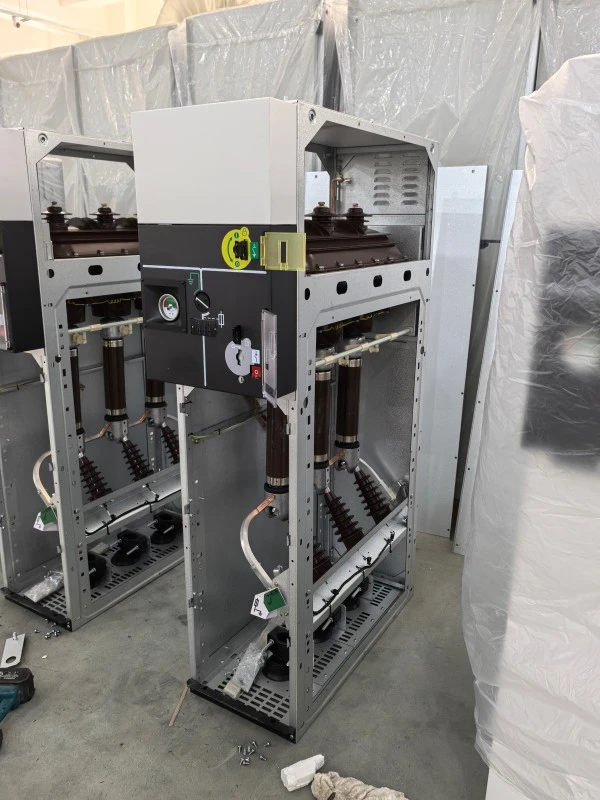

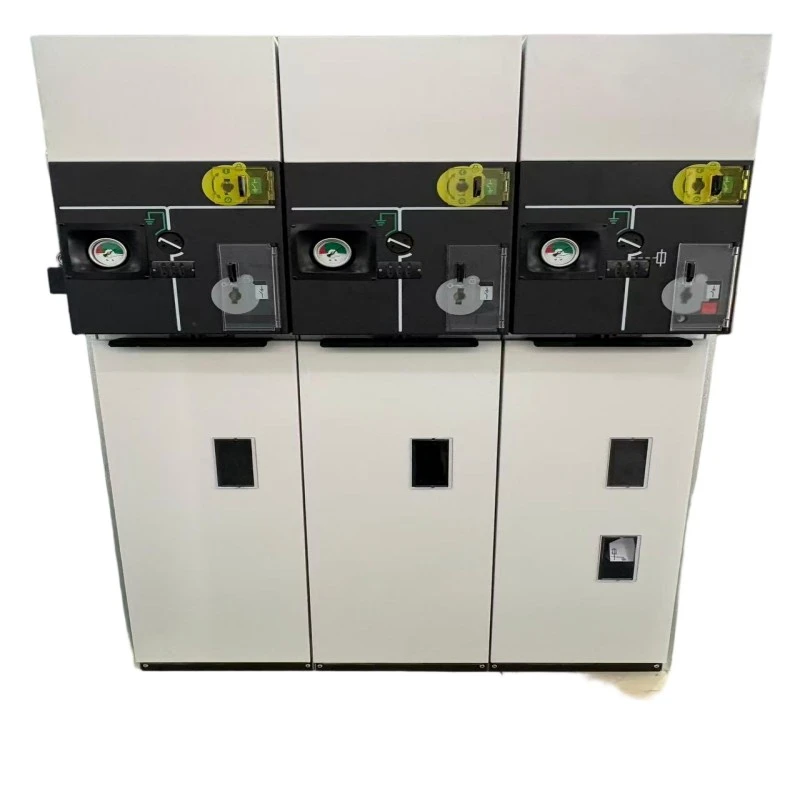

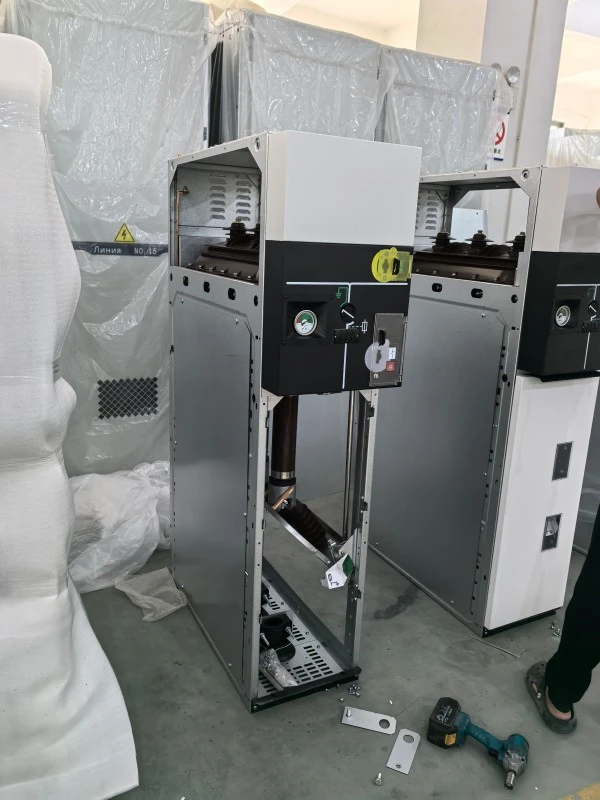

लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU

लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU (रिंग मुख्य युनिट) हे फॅक्टरी-असेम्बल केलेले, टाइप-टेस्ट केलेले स्विचगियर आहे जे मध्यम व्होल्टेज वितरण नेटवर्कसाठी (24kV पर्यंत) डिझाइन केलेले आहे. हे यांत्रिक आणि इलेक्ट्रिकल लो गॅस प्रेशर इंटरलॉक सिस्टमसह SF6 इन्सुलेटेड किंवा SF6-मुक्त गॅस तंत्रज्ञान एकत्र करते.

ते काय करते:

RMU रिंग नेटवर्कमध्ये ट्रान्सफॉर्मर आणि केबल सर्किट्स सुरक्षितपणे कनेक्ट करते, वेगळे करते आणि संरक्षित करते. "लो गॅस इंटरलॉक सिस्टीम" जेव्हा अंतर्गत गॅसचा दाब सुरक्षित थ्रेशोल्डच्या खाली जातो तेव्हा ऑपरेशन (क्लोजिंग किंवा ग्राउंडिंग) आपोआप प्रतिबंधित करते - अपर्याप्त डायलेक्ट्रिक सामर्थ्यामुळे अंतर्गत आर्किंगचे धोके दूर करते. मेटल-बंद बांधकाम मजबूत भौतिक संरक्षण आणि इलेक्ट्रोमॅग्नेटिक शील्डिंग प्रदान करते.

मुख्य कार्ये:

● लोड मेकिंग/ब्रेकिंग

● इंटरलॉकसह अर्थ स्विच ऑपरेशन

● फॉल्ट वर्तमान संरक्षण (फ्यूज किंवा रिले सह)

● कमी गॅस प्रेशर अलार्म आणि लॉकआउट

● धातूच्या आवरणाखाली दृश्यमान अलगाव

लुगाओ पॉवरमधील प्रत्येक लो गॅस इंटरलॉक सिस्टीम मेटल बंदिस्त RMU IEC 62271-200 आणि GB/T 3906 मानकांचे पालन करते, ज्यामुळे स्मार्ट ग्रिडमध्ये अखंड एकीकरण सुनिश्चित होते.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

मुख्य वैशिष्ट्ये (प्रश्नोत्तर विभागासह)

वैशिष्ट्य 1: कमी गॅस प्रेशर इंटरलॉकिंग यंत्रणा

जेव्हा गॅसची घनता अपुरी असते तेव्हा बंद करणे किंवा अर्थिंग करणे प्रतिबंधित करते.

यांत्रिक लॉक + RTU ला सहाय्यक संपर्क फीडबॅक.

वैशिष्ट्य 2: मेटल बंद, पूर्णपणे सीलबंद टाकी

लेसर वेल्डिंगसह स्टेनलेस स्टीलची टाकी.

कोणतेही बाह्य उघड थेट भाग नाहीत.

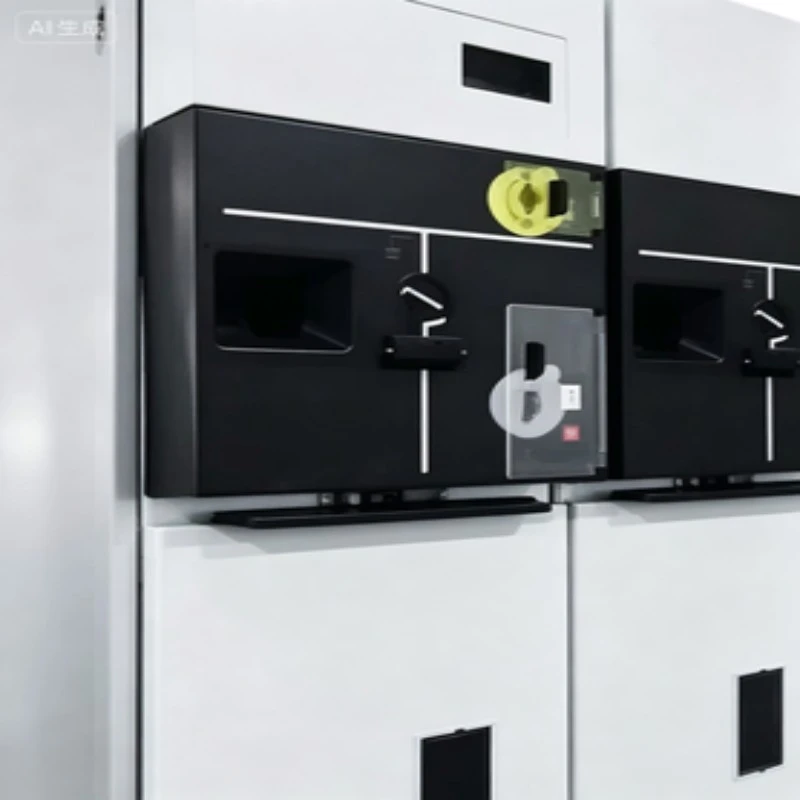

वैशिष्ट्य 3: इंटिग्रेटेड मेकॅनिकल/इलेक्ट्रिकल इंटरलॉक

●लोड स्विच – अर्थ स्विच – फ्रंट कव्हर इंटरलॉक चेन.

की-लॉक आणि पॅडलॉक तरतुदी.

वैशिष्ट्य 4: कॉम्पॅक्ट आणि मॉड्यूलर डिझाइन

रुंदी 375 मिमी प्रति युनिट इतकी कमी आहे.

दोन्ही बाजूंनी विस्तारण्यायोग्य.

वैशिष्ट्य 5: देखभाल-अनुकूल गॅस प्रणाली

स्वयं-सीलिंग वाल्व; लाल रंगात चिन्हांकित कमी-दाब क्षेत्रासह गॅस प्रेशर गेज.

अर्ज

1. दुय्यम वितरण नेटवर्क (निवासी आणि व्यावसायिक संकुल)

2. पवन/सौर ऊर्जा संकलन केंद्रे (पर्यावरण अनुकूलता)

3. ईव्ही चार्जिंग हब स्विचगियर रूम

4. डेटा सेंटर बॅकअप फीडर

5. औद्योगिक वनस्पती रिंग नेटवर्क

प्रश्नोत्तरे---उत्पादन वैशिष्ट्य डीप डायव्ह

Q1: कमी गॅस इंटरलॉक सामान्य ऑपरेशन गती प्रभावित करते?

उ: नाही. सामान्य दाबाखाली, इंटरलॉक पारदर्शक असतो. जेव्हा गॅस गळती होते (उदा. सील वृद्धत्वामुळे) लॉक गुंतते---सामान्यत: 10+ वर्षांनंतर. हे रूटीन स्विचिंग दरम्यान शून्य विलंब जोडते.

Q2: ठराविक गॅस रिफिल अंतराल काय आहे?

A: SF6 आवृत्तीसाठी, सामान्य परिस्थितीत 20 वर्षे. कमी गॅस इंटरलॉक गंभीर पातळीपूर्वी अलार्म ट्रिगर करेल, नियोजित देखभाल करण्यास अनुमती देईल.

Q3: लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU स्मार्ट ग्रिड ऑटोमेशनसाठी योग्य आहे का?

A: अगदी. प्रत्येक युनिट कमी गॅस अलार्म, लॉकआउट स्थिती आणि स्विच स्थितीसाठी सहाय्यक संपर्क प्रदान करते---RTU द्वारे IEC 61850 शी सुसंगत.

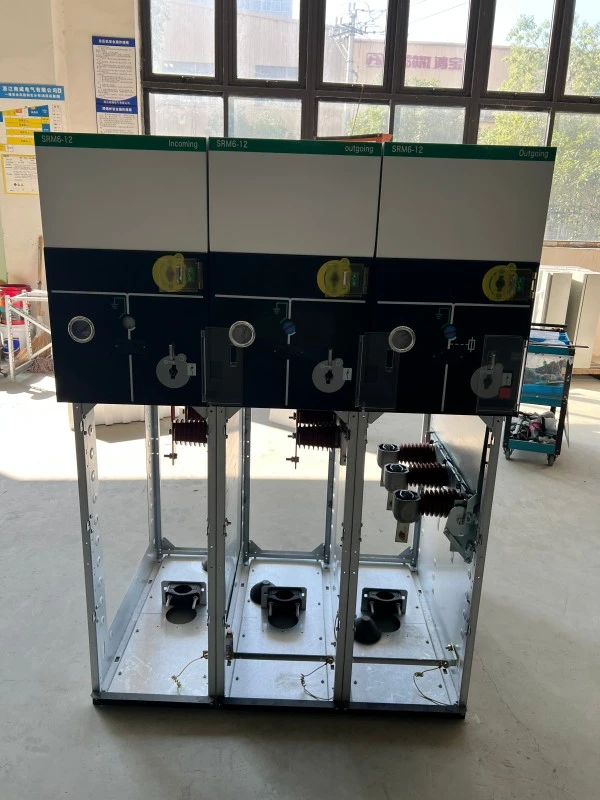

उत्पादन तपशील

उत्पादन प्रक्रिया

●Lugao Power Co., Ltd. प्रत्येक लो गॅस इंटरलॉक सिस्टीम मेटल संलग्न करतेRMUगॅस भरण्यासाठी वर्ग 100,000 क्लीनरूममध्ये. मुख्य उत्पादन टप्पे:

1. टँक लेझर कटिंग आणि रोबोटिक वेल्डिंग---हीलियम लीक चाचणी (<1×10⁻⁶ mbar·L/s).

2. व्हॅक्यूम ड्रायिंग आणि डिगॅसिंग---ओलावा सामग्री ≤10ppm.

3. मेकॅनिकल इंटरलॉक असेंबली---5000-सायकल सहनशक्ती चाचणी.

4. कमी गॅस इंटरलॉक कॅलिब्रेशन---सुस्पष्ट दाब स्विच आणि कॅम यंत्रणा वापरून.

5. अंतिम विद्युत चाचणी---पॉवर फ्रिक्वेन्सी विसस्टँड (12kV युनिट्ससाठी 42kV/1min).

6. अनन्य अनुक्रमांक---कच्च्या मालाच्या प्रमाणपत्रांसाठी शोधण्यायोग्य.

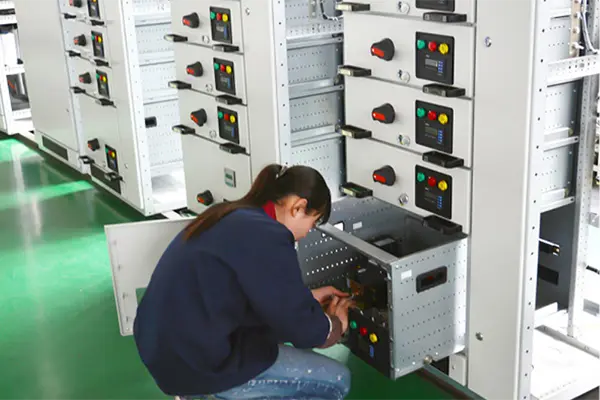

गुणवत्ता नियंत्रण

प्रत्येक RMU प्रति IEC 100% फॅक्टरी स्वीकृती चाचणी (FAT) ला जातो.

●ow गॅस इंटरलॉक फंक्शन तीन प्रेशर पॉइंट्सवर सत्यापित केले: सामान्य, अलार्म, लॉकआउट.

आंशिक डिस्चार्ज मापन <5pC 1.2Ur वर.

प्रमाणपत्रे आणि गुणवत्ता हमी

Lugao Power Co., Ltd. का निवडावे?

● 15+ वर्षे मध्यम व्होल्टेज स्विचगियरमध्ये.

● लाइफसायकल सपोर्ट – 10 वर्षांसाठी स्पेअर पार्ट्सची हमी.

● सानुकूल अभियांत्रिकी – रिमोट लो गॅस मॉनिटरिंग, हीटर किंवा CT जोडा.

"जेव्हा तुम्ही लुगाओ वरून लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU खरेदी करता, तेव्हा तुम्हाला फक्त एक उत्पादनच मिळत नाही, तर नेटवर्क सुरक्षेचा भागीदार मिळतो."

पॅकेजिंग आणि वितरण

पॅकेजिंग

1. वैयक्तिक RMU: अँटी-स्टॅटिक पीई बॅग + डेसिकंटमध्ये सीलबंद.

2. कुशनिंग: लाकडी क्रेटच्या आत 30mm EPE फोम.

3. बाह्य क्रेट: हीट-ट्रीटेड प्लायवुड (निर्यातीसाठी ISPM-15 अनुरूप).

4. चिन्हांकित करणे: नाजूक, गुरुत्वाकर्षण केंद्र, गॅसने भरलेले लेबल, इंटरलॉक चेतावणी.

डिलिव्हरी

1. पोर्ट: शांघाय / निंगबो.

2. लीड टाइम: मानक 630A युनिट्ससाठी 25 कामकाजाचे दिवस (नमुना ऑर्डर 15 दिवस).

3. शिपिंग दस्तऐवज: पॅकिंग सूची, व्यावसायिक बीजक, लॅडिंगचे बिल, चाचणी अहवाल, इंटरलॉक कॅलिब्रेशन प्रमाणपत्र.

गॅस वाहतूक नोट

SF6 किंवा इको-गॅस भरलेले युनिट्स UN 3166 (गॅससह यंत्रसामग्री) अंतर्गत "विना-धोकादायक वस्तू" म्हणून पाठवले जातात. सर्व वाल्व्ह सीलबंद आणि संरक्षित.

वारंवार विचारले जाणारे प्रश्न

Q1: लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU साठी वॉरंटी कालावधी काय आहे?

A: लुगाओ पॉवर सुरू होण्याच्या तारखेपासून 12 महिने किंवा शिपमेंटपासून 18 महिने (जे आधी असेल ते) प्रदान करते. कमी गॅस इंटरलॉक यंत्रणा 5 वर्षांसाठी संरक्षित आहे.

Q2: कमी गॅस इंटरलॉक आणीबाणीत बायपास केला जाऊ शकतो का?

उत्तर: डिझाइनद्वारे नाही. बायपास सुरक्षेचा पराभव करेल. त्याऐवजी, आम्ही 30 मिनिटांत दाब पुनर्संचयित करण्यासाठी तात्पुरती गॅस रिफिल किट प्रदान करतो. नेहमी lockout-tagout चे अनुसरण करा.

Q3: तुम्ही इन्स्टॉलेशन ट्रेनिंग देता का?

उ: होय. आम्ही दूरस्थ व्हिडिओ मार्गदर्शन विनामूल्य ऑफर करतो आणि 10 युनिटपेक्षा जास्त ऑर्डरसाठी साइटवर प्रशिक्षण देतो.

Q4: मी इन्स्टॉलेशनपूर्वी लो गॅस इंटरलॉक फंक्शन कसे सत्यापित करू?

उ: गॅस घनता मॉनिटरवर चाचणी पोर्ट वापरा. हळूहळू गॅस सोडा - अलार्म थ्रेशोल्डवर (0.03MPa) तुम्हाला अलार्म रिले ऐकू येईल; लॉकआउट थ्रेशोल्ड (0.02MPa) वर स्विच ऑपरेशन शाफ्ट यांत्रिकरित्या ब्लॉक करते. हे आमच्या फॅक्टरी व्हिडिओमध्ये दाखवले आहे.

Q5: हे RMU SF6-मुक्त गॅसशी सुसंगत आहे का?

उ: होय. लुगाओ पॉवर N2/SF6 मिक्स (70%/30%) किंवा C4-FN आधारित गॅससह लो गॅस इंटरलॉक सिस्टम मेटल संलग्न RMU ऑफर करते. (गॅस माध्यम आणि इंटरलॉक थ्रेशोल्ड निवडलेल्या इन्सुलेशन प्रणालीनुसार कॉन्फिगर केले आहेत.) प्रत्येक गॅस प्रकारासाठी इंटरलॉक प्रेशर थ्रेशोल्डची पुनर्गणना केली जाते.
