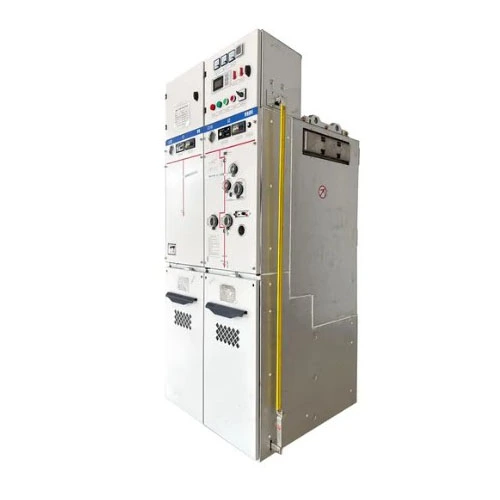

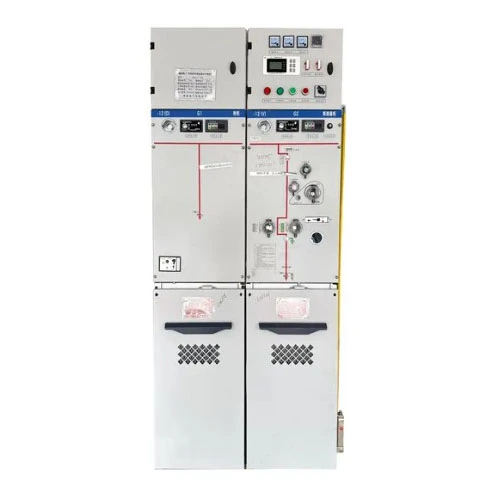

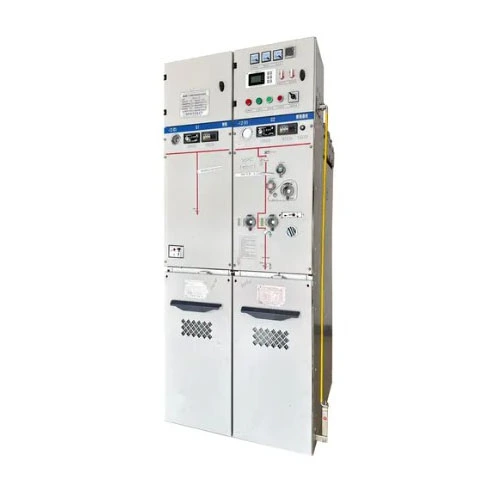

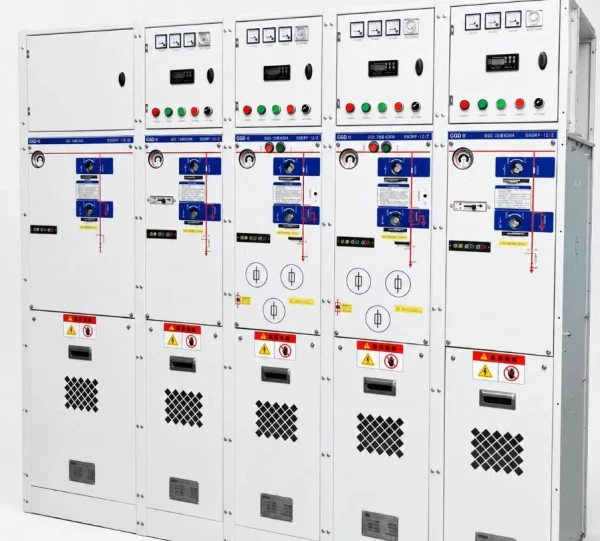

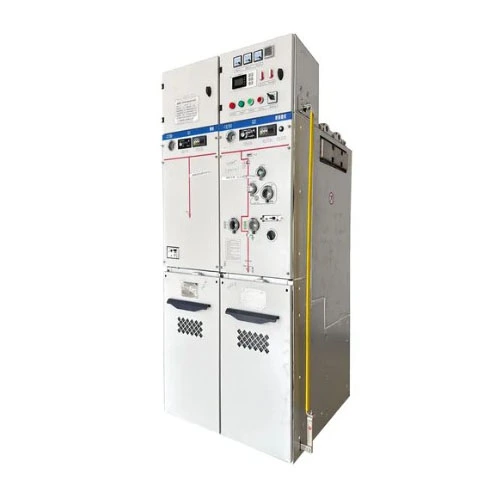

SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियर

SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियर एक संपूर्ण वीज वितरण युनिट आहे जे उच्च-व्होल्टेज स्विचिंग डिव्हाइसेस, बसबार, ग्राउंडिंग स्विचेस आणि इतर मुख्य घटकांना इन्सुलेटिंग म्हणून SF6 गॅसने भरलेल्या स्टेनलेस स्टील गॅस टाकीमध्ये पूर्णपणे बंद करते.

हे उत्पादन प्रामुख्याने 12kV/24kV पॉवर सिस्टममध्ये वापरले जातेरिंग मेन युनिट (RMU)अनुप्रयोग किंवा टर्मिनल पॉवर वितरण.

ते काय करू शकते?

सोप्या भाषेत सांगायचे तर ते पॉवर वितरण, स्विचिंग, संरक्षण आणि नियंत्रण सक्षम करते. विशिष्ट फंक्शन्समध्ये हे समाविष्ट आहे:

1. लोड करंट बनवणे आणि तोडणे - सामान्य लाइन स्विचिंग.

2. शॉर्ट-सर्किट करंट बनवणे आणि तोडणे - फ्यूज किंवा सर्किट ब्रेकर्सच्या संयोगाने, ट्रान्सफॉर्मर आणि लाइन्सचे संरक्षण करण्यासाठी फॉल्ट दरम्यान सर्किट त्वरीत कापून टाका.

3. अलगाव आणि ग्राउंडिंग - देखभाल कर्मचाऱ्यांची सुरक्षितता सुनिश्चित करण्यासाठी दृश्यमान डिस्कनेक्शन पॉइंट आणि ग्राउंडिंग कार्य प्रदान करते.

4. केबल कनेक्शन आणि संरक्षण - एक इनकमिंग/आउटगोइंग युनिट म्हणून कार्य करते, केबल लाईन्ससाठी ओव्हरकरंट आणि शॉर्ट-सर्किट संरक्षण प्रदान करते.

त्याच्या पूर्ण सीलबंद बांधकामाबद्दल धन्यवाद, हे उत्पादन विशेषतः कठोर वातावरणासाठी (उदा. उच्च उंची, आर्द्रता, मीठ स्प्रे, जड धूळ) किंवा जमीन-अवरोधित ठिकाणे (उदा., व्यावसायिक केंद्रे, निवासी संकुले, पवन शेत) योग्य आहे. हे पारंपारिक एअर-इन्सुलेटेड रिंग मुख्य युनिट्ससाठी एक आदर्श बदली आहे.

उत्पादन पॅरामीटर (विशिष्टता)

खालील SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरचे मानक तांत्रिक मापदंड आहेतलुगाओ पॉवर कं, लि.:

उत्पादन वैशिष्ट्य आणि अर्ज (प्रश्नोत्तर स्वरूप)

Q1: या SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरचे सर्वात मोठे वैशिष्ट्य काय आहे?

A: सर्वात मोठे वैशिष्ट्य म्हणजे अत्यंत कॉम्पॅक्टनेस आणि पूर्णपणे इन्सुलेटेड डिझाइन. पारंपारिक एअर-इन्सुलेटेड RMU च्या तुलनेत, आमचे उत्पादन उच्च विद्युत कार्यक्षमता राखून अंदाजे 70% ने आवाज कमी करते. सर्व उच्च-व्होल्टेज लाइव्ह भाग स्टेनलेस स्टीलच्या गॅस टाकीमध्ये पूर्णपणे सीलबंद केले जातात, बाह्य संक्षेपण, प्रदूषण किंवा लहान प्राण्यांमुळे प्रभावित होत नाहीत---खरोखर 30 वर्षांची देखभाल-मुक्त ऑपरेशन साध्य करतात. याव्यतिरिक्त, आमच्या SF6 इन्सुलेटेड रिंग मुख्य युनिटमध्ये मॉड्यूलर डिझाइन आहे, जे वापरकर्त्याच्या आवश्यकतांनुसार इनकमिंग/आउटगोइंग युनिट्स, मीटरिंग युनिट्स, पीटी युनिट्स इत्यादींच्या लवचिक संयोजनास अनुमती देते.

Q2: कठोर वातावरणात ते किती विश्वसनीय आहे?

A: अत्यंत विश्वासार्ह. गॅस टाकी लेसर वेल्डिंग आणि हेलियम लीक डिटेक्शन वापरून तयार केली जाते, वार्षिक गळती दर 0.1% पेक्षा कमी आहे, दीर्घकालीन SF6 गॅस दाब स्थिरता सुनिश्चित करते. अगदी -40°C अत्यंत थंडीत किंवा +55°C उच्च तापमानात, किंवा 3000 मीटर पर्यंतच्या उंचीवर, आमचे उत्पादन त्याची रेट केलेली इन्सुलेशन पातळी कायम ठेवते. अनेक ग्राहकांनी हा कॉम्पॅक्ट RMU स्विचगियर कोस्टल विंड फार्म आणि खाणींमध्ये स्थापित केला आहे, जिथे तो वर्षानुवर्षे कोणत्याही इन्सुलेशन फ्लॅशओव्हर घटनांशिवाय कार्यरत आहे.

Q3: उत्पादनामध्ये कोणते सुरक्षा डिझाइन आहेत?

उत्तर: सुरक्षितता ही आमची सर्वोच्च प्राथमिकता आहे. उत्पादनामध्ये “फाइव्ह-प्रिव्हेंशन” इंटरलॉक सिस्टीम आहे (चुकीचे सर्किट ब्रेकर ऑपरेशन प्रतिबंधित करते, लोड अंतर्गत पृथक्करण स्विच करणे प्रतिबंधित करते, लाइव्ह असताना ग्राउंडिंग स्विच बंद करणे प्रतिबंधित करते, ग्राउंड क्लोज्ड असताना ऊर्जा वाढवणे प्रतिबंधित करते आणि लाइव्ह कंपार्टमेंटमध्ये प्रवेश करणे प्रतिबंधित करते). याव्यतिरिक्त, गॅस टँकमध्ये IAC AFLR 20kA/1s चे अंतर्गत आर्क फॉल्ट रेटिंग आहे, दाब रिलीफ चॅनेल चाप ऊर्जा बंदिस्ताच्या बाहेर सुरक्षित क्षेत्राकडे निर्देशित करतात. ऑपरेशन पॅनेलवरील एक निरीक्षण विंडो अलगाव अंतर स्थितीचे स्पष्ट दृश्य प्रदान करते.

Q4: कोणत्या विशिष्ट अनुप्रयोग परिस्थितीसाठी ते योग्य आहे?

उत्तर: आमचे उत्पादन खालील परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते:

● शहरी निवासी संकुले, व्यावसायिक इमारती---सबस्टेशनमधील मुख्य येणारे आणि वितरण युनिट म्हणून, मजल्यावरील जागेची बचत.

● विंड फार्म, फोटोव्होल्टेइक पॉवर स्टेशन--- कॉम्पॅक्ट सबस्टेशन्समध्ये RMU युनिट्स म्हणून, तापमानातील फरकांना तोंड देत.

● औद्योगिक उद्याने, कारखाने---लहान आणि मध्यम आकाराच्या ट्रान्सफॉर्मरचे संरक्षण करणे, पारंपारिक ड्रॉपआउट फ्यूज बदलणे.

● भुयारी मार्ग, बोगदे, विमानतळ---उच्च-विश्वसनीय वीज पुरवठा नोड्स ज्यांना कमी अपयश दर आवश्यक आहेत.

● डेटा केंद्र---ए-लेव्हल लोड पुरवठा सातत्यसाठी अत्यंत उच्च आवश्यकतांसह, ऑटोमेशनसह स्वयंचलित स्टँडबाय पॉवर ट्रान्सफर सक्षम करणे.

● खाणी, बंदरे---धूळयुक्त, दमट वातावरण जेथे पूर्ण सीलबंद बांधकाम एक स्पष्ट फायदा आहे.

तुम्हाला SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरची एक किंवा शेकडो युनिट्सची आवश्यकता असली तरीही, आम्ही प्रमाणित किंवा सानुकूलित उपाय देऊ शकतो.

उत्पादन तपशील (स्पर्धकांपेक्षा फायदे)

तपशीलवार तुलना: लुगाओ पॉवर वि. सामान्य ब्रँड

आमचे मुख्य फरक करण्याचे फायदे:

1. खरोखर "देखभाल-मुक्त": सामान्य ब्रँड देखभाल-मुक्त दावा करतात परंतु वार्षिक गॅस गळती दर 1% आहे, दर 3-5 वर्षांनी पुन्हा भरणे आवश्यक आहे.लुगाओ पॉवरवार्षिक गळती दर ≤0.1% सह डबल-सील रिंग + मेटल हार्ड-सील रचना वापरते - डिझाइन लाइफमध्ये रिफिलिंगची आवश्यकता नाही.

2. अत्यंत पर्यावरण अनुकूलता : आमचे उत्पादन -45°C कमी-तापमान आणि +60°C उच्च-तापमान प्रकारच्या चाचण्या आणि 720-तास मीठ फवारणी चाचणी (सामान्य = 96 तास) उत्तीर्ण झाले आहेत - किनारी आणि अल्पाइन प्रदेशांसाठी योग्य.

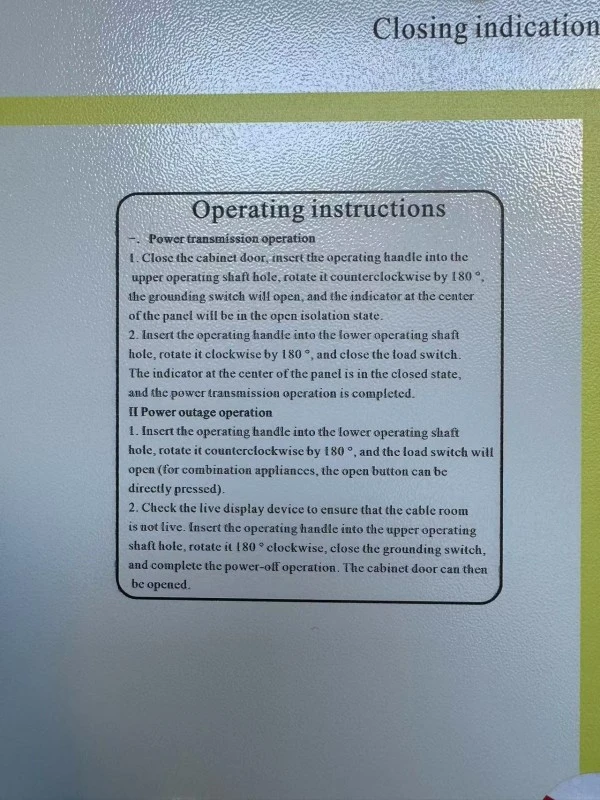

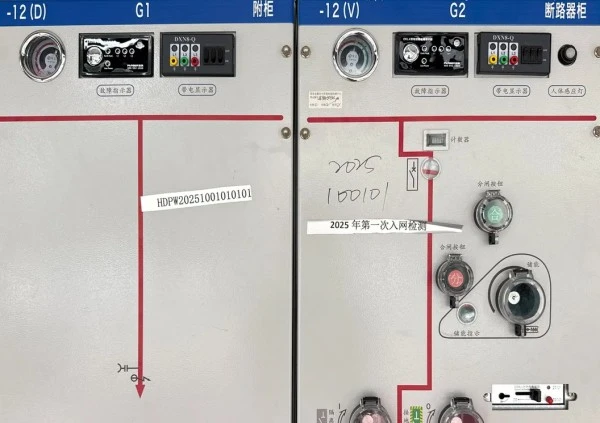

3. वापरकर्ता-अनुकूल ऑपरेशन: स्विच पोझिशन्स, ग्राउंडिंग स्थिती आणि खुल्या/बंद स्थिती या सर्व पॅनेलवर कलर-कोडेड आहेत आणि ऑपरेटिंग हँडल गैरकारभार टाळण्यासाठी जबरदस्त फीडबॅक प्रदान करते.

4. उच्च शॉर्ट-सर्किट सहन करण्याची क्षमता : मानकांना 20kA/3s आवश्यक आहे; आम्ही 25kA/3s च्या फरकाने डिझाइन करतो आणि 63kA चे शिखर --- उद्योग सरासरी 15% ने ओलांडतो.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: या SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरमधील SF6 गॅस पर्यावरणास अनुकूल आहे का? ते नंतर टप्प्याटप्प्याने बंद होईल का?

A: सध्या, SF6 हा सर्वोत्तम इन्सुलेट गॅस राहिला आहे, परंतु आम्ही आधीच इको-फ्रेंडली आवृत्त्या (C4 किंवा कोरडी हवा) विकसित केल्या आहेत. तुम्ही खरेदी करता त्या युनिटची गॅस टाकी अत्यंत चांगल्या प्रकारे सील केलेली आहे, 30 वर्षांच्या ऑपरेशनमध्ये किमान गळती आहे. भविष्यात इको-फ्रेंडली रेट्रोफिटची आवश्यकता असल्यास, आम्ही संपूर्ण गॅस टाकी बदलण्याची सेवा देऊ शकतो.

Q2: ऑपरेशन दरम्यान गॅसचा दाब कमी झाल्यास मी काय करावे?

A: आमचे उत्पादन गॅस डेन्सिटी गेजसह (कमी-दाब अलार्म संपर्कासह) मानक आहे. जेव्हा दाब 0.25 बार (सापेक्ष) पर्यंत खाली येतो, तेव्हा एक अलार्म सिग्नल कंट्रोल सिस्टमला पाठविला जातो. त्या वेळी, पॉवर आउटेजची विनंती केली जावी आणि आमची विक्रीनंतरची टीम लीक तपासण्यासाठी आणि SF6 पुन्हा भरण्यासाठी भेट देईल. सामान्य परिस्थितीत, गळतीमुळे रिफिलिंग जवळजवळ कधीही आवश्यक नसते.

Q3: उत्पादनास विद्यमान वितरण ऑटोमेशन सिस्टमशी जुळवून घेता येईल का?

A: अगदी. या SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मधील आमचा SF6 गॅस डीटीयू इंटरफेससह आणि इलेक्ट्रिक ऑपरेटिंग मेकॅनिझमसाठी जागा राखीव आहे. इलेक्ट्रिक मॉड्यूल आणि कंट्रोल केबल्स जोडून, ​​रिमोट ओपनिंग/क्लोजिंग, करंट/व्होल्टेज रीडिंग आणि फॉल्ट इंडिकेटर अपलोड करण्यासाठी ते IEC 60870-5-101/104 किंवा मॉडबस कम्युनिकेशन प्रोटोकॉलशी कनेक्ट केले जाऊ शकते.

लुगाओ पॉवर का निवडावे?

2016 मध्ये स्थापना:लुगाओ पॉवर हा स्वतःचा कारखाना आणि एकात्मिक R&D, उत्पादन आणि विक्री क्षमतांसह मध्यम आणि उच्च-व्होल्टेज पॉवर ट्रान्समिशन आणि वितरण उपकरणांची व्यावसायिक उत्पादक आहे.

3,000+ m² उत्पादन सुविधा:आमची उत्पादन सुविधा पॉवर ट्रान्सफॉर्मर, RMU, स्विचगियर आणि इतर वीज वितरण उपकरणांचे उत्पादन, असेंब्ली, तपासणी आणि चाचणीसाठी समर्थन करते.

30+ देशांनी सेवा दिली:लुगाओ पॉवर उत्पादने 30 पेक्षा जास्त देशांमध्ये निर्यात केली गेली आहेत, जी पॉवर ग्रिड, औद्योगिक, पायाभूत सुविधा, अक्षय ऊर्जा आणि इतर आंतरराष्ट्रीय प्रकल्पांना सेवा देतात.

ISO9001 आणि SGS प्रमाणित:आमच्या गुणवत्ता व्यवस्थापन आणि उत्पादन प्रक्रिया ISO 9001 आणि SGS प्रमाणपत्रांद्वारे समर्थित आहेत. लागू उत्पादने CE आणि CCC प्रमाणपत्रांसह देखील उपलब्ध आहेत.

60+ तांत्रिक कर्मचारी:आमचा तांत्रिक कार्यसंघ उत्पादन डिझाइन, प्रकल्प कॉन्फिगरेशन, सानुकूलित उपाय आणि विविध वीज वितरण आवश्यकतांसाठी तांत्रिक दस्तऐवजीकरणांना समर्थन देतो.

फॅक्टरी-थेट प्रकल्प समर्थन:उत्पादन निवड आणि तांत्रिक डिझाइनपासून ते उत्पादन, चाचणी, वितरण आणि विक्रीनंतरचे समर्थन, लुगाओ पॉवर जागतिक ऊर्जा वितरण प्रकल्पांसाठी एकात्मिक समर्थन प्रदान करते.
