S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर कार्यक्षम उर्जा वितरणासाठी अधिक स्मार्ट निवड का आहे

लेखाचा सारांश:दS13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मरनिवासी, ग्रामीण, व्यावसायिक आणि नूतनीकरणक्षम ऊर्जा अनुप्रयोगांसाठी कार्यक्षम, स्थिर आणि दीर्घकाळ टिकणारे वीज वितरण वितरीत करण्यासाठी डिझाइन केलेले आहे.लुगाओ पॉवरआधुनिक सिंगल-फेज डिस्ट्रिब्युशन नेटवर्कसाठी व्यावहारिक ट्रान्सफॉर्मर सोल्यूशन प्रदान करण्यासाठी लो-लॉस कोअर तंत्रज्ञान, तेल-मग्न कूलिंग, पूर्णपणे सीलबंद कोरुगेटेड टँक, मजबूत कॉपर विंडिंग आणि सर्वसमावेशक चाचणी एकत्रित करते.

सामग्री सारणी

• S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर म्हणजे काय?
• S13 मालिका ट्रान्सफॉर्मर कार्यक्षमता का सुधारते?
• S13 ट्रान्सफॉर्मरची प्रमुख वैशिष्ट्ये काय आहेत?
• ठराविक S13 ट्रान्सफॉर्मर तपशील काय आहेत?
• S13 ट्रान्सफॉर्मर कसे तयार केले जाते?
• S13 ट्रान्सफॉर्मर कुठे वापरला जाऊ शकतो?
• तुम्ही योग्य S13 ट्रान्सफॉर्मर कसा निवडावा?
• S13 ट्रान्सफॉर्मर पुरवठादार म्हणून लुगाओ पॉवर का निवडा?
• S13 Transformers बद्दल वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

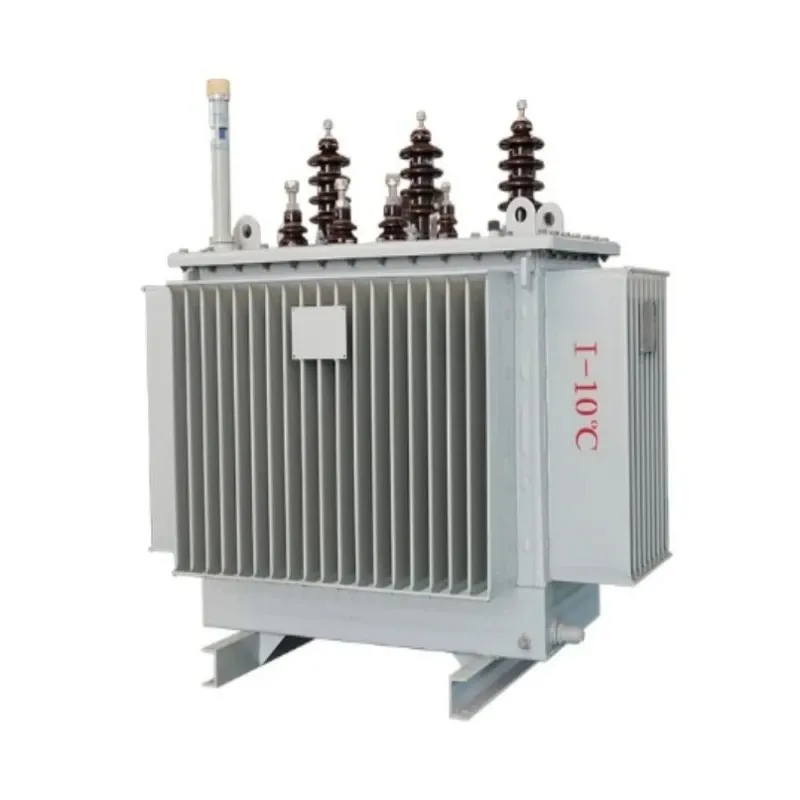

S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर म्हणजे काय?

अS13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मरविशेषत: सिंगल-फेज इलेक्ट्रिकल नेटवर्कसाठी डिझाइन केलेले वितरण ट्रान्सफॉर्मर आहे. हे डायलेक्ट्रिक माध्यम आणि शीतलक दोन्ही माध्यम म्हणून इन्सुलेटिंग तेल वापरते, ज्यामुळे ट्रान्सफॉर्मर ऑपरेशन दरम्यान निर्माण होणारी उष्णता नियंत्रित करताना विद्युत ऊर्जा कार्यक्षमतेने हस्तांतरित करू शकते.

पारंपारिक वितरण ट्रान्सफॉर्मर डिझाइनच्या तुलनेत, S13 मालिका नो-लोड लॉस कमी करण्यावर आणि दीर्घकालीन कार्यक्षमतेत सुधारणा करण्यावर भर देते. डिझाईनमध्ये उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टीलचा वापर स्टेप्ड लॅप जॉइंट कोरसह केला जाऊ शकतो, तर ॲमॉर्फस ॲलॉय कोर देखील ॲप्लिकेशनसाठी निवडला जाऊ शकतो जेथे नो-लोड लॉस कमी करणे आवश्यक आहे.

लुगाओ पॉवर द्वारे प्रदान केलेल्या उत्पादनाच्या माहितीनुसार, ट्रान्सफॉर्मर ग्रामीण विद्युतीकरण, निवासी पोल-माउंट वितरण, हलक्या व्यावसायिक इमारती, अक्षय ऊर्जा प्रणाली आणि तात्पुरती बांधकाम शक्ती यासह अनुप्रयोगांसाठी योग्य आहे. त्याची कॉम्पॅक्ट रचना वाहतूक आणि बाह्य स्थापना देखील सुलभ करते.

S13 मालिका ट्रान्सफॉर्मर कार्यक्षमता का सुधारते?

ट्रान्सफॉर्मरची कार्यक्षमता केवळ रेट केलेल्या क्षमतेवरच नाही तर कोर, विंडिंग्स, इन्सुलेशन सिस्टम आणि कूलिंग स्ट्रक्चर एकत्रितपणे किती प्रभावीपणे कार्य करतात यावर देखील निर्धारित केले जाते. ट्रान्सफॉर्मर दरवर्षी हजारो तास ऊर्जावान राहू शकतो, याचा अर्थ असा की, नो-लोड लॉसमधील तुलनेने लहान कपात देखील त्याच्या संपूर्ण सेवा जीवनात अर्थपूर्ण ऊर्जा बचत करू शकते.

S13 डिझाइन अनेक अभियांत्रिकी उपायांद्वारे या समस्येचे निराकरण करते:

• उच्च-पारगम्यता चुंबकीय कोर:सतत ऑपरेशन दरम्यान चुंबकीय नुकसान कमी करते.
• चरणबद्ध लॅप संयुक्त बांधकाम:चुंबकीय प्रवाह वितरण ऑप्टिमाइझ करण्यात आणि मुख्य नुकसान कमी करण्यात मदत करते.
• पर्यायी अनाकार मिश्र धातु कोर:विशेषत: कमी नो-लोड लॉस आवश्यक असलेल्या प्रकल्पांसाठी पर्याय प्रदान करते.
• ऑक्सिजन-मुक्त तांबे विंडिंग्स:उच्च विद्युत चालकता प्रदान करा आणि प्रतिरोधक नुकसान कमी करण्यात मदत करा.
• तेलात बुडवलेले शीतकरण:सक्रिय घटकांपासून उष्णता कार्यक्षमतेने दूर करते.

लुगाओ पॉवर सांगते की S13 मालिका S11 मालिकेपेक्षा अंदाजे 30% पर्यंत कमी लोड करू शकते, तर पारंपारिक सिलिकॉन-स्टील कोर डिझाईन्सच्या तुलनेत पर्यायी आकारहीन मिश्रधातूचा कोअर नो-लोड तोटा आणखी कमी करू शकतो.

S13 ट्रान्सफॉर्मरची प्रमुख वैशिष्ट्ये काय आहेत?

वितरण ट्रान्सफॉर्मरचे कार्यप्रदर्शन त्याच्या यांत्रिक बांधकामावर तसेच त्याच्या विद्युत वैशिष्ट्यांवर बरेच अवलंबून असते. S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर विश्वासार्ह आउटडोअर आणि डिस्ट्रिब्युशन-नेटवर्क ऑपरेशनला समर्थन देण्यासाठी अनेक वैशिष्ट्ये एकत्रित करतो.

कमी-तोटा कोर डिझाइन

कोर 45-डिग्री स्टेप्ड लॅप जॉइंट स्ट्रक्चरसह उच्च-पारगम्यता धान्य-देणारं सिलिकॉन स्टील वापरतो. हे बांधकाम चुंबकीय नुकसान नियंत्रित करण्यात मदत करते आणि कार्यक्षमतेत सुधारणा करण्यास हातभार लावते. जेव्हा अत्यंत कमी नो-लोड नुकसान प्राधान्य असते तेव्हा एक अनाकार मिश्र धातुचा कोर पर्यायी उपाय म्हणून उपलब्ध असतो.

पूर्णपणे सीलबंद नालीदार टाकी

नालीदार टाकी एकाच वेळी अनेक कार्ये करते. त्याचे विस्तारित पृष्ठभागाचे क्षेत्रफळ उष्णतेच्या विसर्जनास समर्थन देते, तर त्याची लवचिक रचना इन्सुलेटिंग तेलाच्या थर्मल विस्ताराला सामावून घेते. टाकी पूर्णपणे सील केल्यामुळे, इन्सुलेट तेल थेट वातावरणातील प्रदर्शनापासून वेगळे केले जाते, ज्यामुळे ओलावा आणि तेल ऑक्सिडेशन मर्यादित करण्यात मदत होते.

स्थिर तेल-मग्न कूलिंग

इन्सुलेट ऑइल इलेक्ट्रिकल इन्सुलेशन आणि थर्मल व्यवस्थापन दोन्ही प्रदान करते. कोर आणि विंडिंग्सद्वारे निर्माण होणारी उष्णता तेलाद्वारे टाकीच्या भिंतींकडे हस्तांतरित केली जाऊ शकते आणि आसपासच्या वातावरणात विसर्जित केली जाऊ शकते.

मजबूत शॉर्ट-सर्किट क्षमता

विंडिंग स्ट्रक्चर फॉल्टच्या परिस्थितीत सुधारित यांत्रिक शक्ती प्रदान करण्यासाठी डिझाइन केले आहे. लो-व्होल्टेज विंडिंग रेखांशाच्या तेल नलिकांसह फॉइल किंवा हेलिकल बांधकाम वापरू शकते, ज्यामुळे शीतलक कार्यप्रदर्शन आणि शॉर्ट सर्किट्स दरम्यान निर्माण होणाऱ्या यांत्रिक शक्तींना प्रतिकार या दोन्हीला समर्थन मिळते.

कमी-आवाज ऑपरेशन

ऑप्टिमाइझ केलेले कोर बांधकाम आणि यांत्रिक असेंब्ली कंपन आणि ऑपरेटिंग आवाज कमी करण्यात मदत करतात, ज्यामुळे ट्रान्सफॉर्मर निवासी समुदायांसाठी आणि ध्वनिक कार्यप्रदर्शन महत्त्वाचे असलेल्या इतर स्थानांसाठी योग्य बनते.

ठराविक S13 ट्रान्सफॉर्मर तपशील काय आहेत?

वास्तविक प्रकल्प डिझाइन, ग्रिड आवश्यकता, लागू मानके आणि स्थापना वातावरणानुसार तांत्रिक वैशिष्ट्यांची नेहमी पुष्टी केली पाहिजे. खालील सारणी 11 kV हाय-व्होल्टेज साइड वापरून S13 ट्रान्सफॉर्मर कॉन्फिगरेशनसाठी प्रकाशित केलेली ठराविक मूल्ये सादर करते.

प्रकाशित कॉन्फिगरेशन ±5% किंवा ±2×2.5% च्या टॅपिंग श्रेणीचे समर्थन करते, तर 50 Hz आणि 60 Hz वारंवारता पर्याय उपलब्ध आहेत. जेव्हा आणखी नुकसान कमी करणे आवश्यक असेल तेव्हा अनाकार मिश्र धातुचे कोर बांधकाम देखील निर्दिष्ट केले जाऊ शकते.

खरेदी प्रकल्पांसाठी, खरेदीदारांनी ऑर्डर देण्यापूर्वी रेटेड क्षमता, प्राथमिक आणि दुय्यम व्होल्टेज, प्रतिबाधा, वारंवारता, स्थापना पद्धत, पर्यावरणीय परिस्थिती, इन्सुलेशन आवश्यकता आणि लागू राष्ट्रीय किंवा आंतरराष्ट्रीय मानकांचे मूल्यांकन केले पाहिजे.

S13 ट्रान्सफॉर्मर कसे तयार केले जाते?

ट्रान्सफॉर्मरची विश्वासार्हता उत्पादनाच्या अचूकतेपासून सुरू होते. S13 ट्रान्सफॉर्मर उत्पादन प्रक्रियेमध्ये अनेक गंभीर टप्पे समाविष्ट आहेत, ज्यापैकी प्रत्येक अंतिम विद्युत आणि यांत्रिक कार्यक्षमतेवर प्रभाव टाकतो.

1. कोर प्रक्रिया:चुंबकीय पोलाद हे स्टेप्ड लॅप जॉइंट स्ट्रक्चर वापरून काटेकोरपणे कापले जाते आणि एकत्र केले जाते.
2. वळण:उच्च-व्होल्टेज आणि कमी-व्होल्टेज विंडिंग्स ऑक्सिजन-मुक्त तांबे कंडक्टर वापरून तयार केले जातात.
3. इन्सुलेशन उपचार:ऑइल-पेपर इन्सुलेशन सिस्टम व्हॅक्यूम वाळलेली आहे ज्यामुळे अवशिष्ट आर्द्रता आणि हवा कमी होते.
4. टाकी निर्मिती:कोरेगेटेड पॅनेल तयार केले जातात आणि सीलबंद टाकीच्या संरचनेत एकत्र केले जातात.
5. तेल भरणे:डायलेक्ट्रिक आणि कूलिंग कार्यक्षमतेस समर्थन देण्यासाठी नियंत्रित परिस्थितीत इन्सुलेटिंग तेल सादर केले जाते.
6. विद्युत चाचणी:शिपमेंटपूर्वी नियमित आणि संबंधित प्रकारच्या चाचण्या केल्या जातात.

लुगाओ पॉवरच्या उत्पादन माहितीनुसार, चाचणीमध्ये नो-लोड लॉस आणि लोड लॉस मोजमाप, शॉर्ट-सर्किट प्रतिबाधा चाचणी, प्रेरित ओव्हर-व्होल्टेज विसस्टेड चाचणी, आंशिक डिस्चार्ज चाचणी आणि लाइटनिंग इंपल्स चाचणी यांचा समावेश असू शकतो. या प्रक्रिया प्रसूतीपूर्वी विद्युत कार्यप्रदर्शन आणि उत्पादनाची सुसंगतता सत्यापित करण्यात मदत करतात.

S13 ट्रान्सफॉर्मर कुठे वापरला जाऊ शकतो?

कॉम्पॅक्ट बांधकाम आणि सिंगल-फेज कॉन्फिगरेशन S13 ट्रान्सफॉर्मर विकेंद्रित वितरण अनुप्रयोगांसाठी विशेषतः योग्य बनवते.

• ग्रामीण विद्युतीकरण:गावे, शेततळे, कृषी सुविधा आणि दुर्गम समुदायांना विश्वसनीय वीज पुरवठा करते.
• निवासी वितरण:घरे आणि निवासी समुदायांसाठी पोल-माउंट केलेल्या वीज वितरणास समर्थन देते.
• हलक्या व्यावसायिक इमारती:दुकाने, कार्यालये, ग्रामीण व्यावसायिक केंद्रे आणि तत्सम भारांसाठी योग्य.
• अक्षय ऊर्जा प्रणाली:लघु-स्तरीय सौर, मायक्रो-हायड्रो आणि वितरित ऊर्जा प्रणालींमध्ये एकत्रित केले जाऊ शकते.
• तात्पुरती शक्ती:त्याची तुलनेने संक्षिप्त रचना निवडलेल्या बांधकाम आणि तात्पुरत्या उर्जा अनुप्रयोगांसाठी तैनाती सुलभ करते.

नूतनीकरणक्षम ऊर्जा प्रकल्पांसाठी, ट्रान्सफॉर्मरच्या निवडीमध्ये द्विदिशीय ऊर्जा प्रवाह, व्होल्टेज भिन्नता, संरक्षण समन्वय, हार्मोनिक परिस्थिती आणि स्थानिक वितरण नेटवर्कच्या गरजा यांचा केवळ रेट केलेल्या क्षमतेवर अवलंबून न राहता विचार केला पाहिजे.

तुम्ही योग्य S13 ट्रान्सफॉर्मर कसा निवडावा?

ट्रान्सफॉर्मर निवडणे हा केवळ उत्पादन-आकाराच्या निर्णयाऐवजी सिस्टम-अभियांत्रिकी निर्णय आहे. S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर खरेदी करण्यापूर्वी, प्रकल्प अभियंते आणि खरेदी संघांनी अनेक तांत्रिक बाबींची पुष्टी केली पाहिजे.

सानुकूलित प्रकल्पांसाठी, खरेदीदारांनी पुरवठादारास आवश्यक व्होल्टेज पातळी, रेट केलेली क्षमता, वारंवारता, स्थापना वातावरण, अपेक्षित लोड वैशिष्ट्ये आणि लागू मानके प्रदान केली पाहिजेत. हे अभियांत्रिकी कार्यसंघाला वास्तविक नेटवर्कसाठी योग्य असलेले कॉन्फिगरेशन तयार करण्यास अनुमती देते.

S13 ट्रान्सफॉर्मर पुरवठादार म्हणून लुगाओ पॉवर का निवडा?

लुगाओ पॉवर पॉवर ट्रान्समिशन आणि वितरण उपकरणांवर लक्ष केंद्रित करते आणि युटिलिटी कंपन्या, EPC कंत्राटदार, औद्योगिक सुविधा आणि अक्षय ऊर्जा प्रकल्पांसाठी ट्रान्सफॉर्मर सोल्यूशन्स प्रदान करते. त्याच्या उत्पादन क्षमतांमध्ये कोर कटिंग, वाइंडिंग, व्हॅक्यूम ड्रायिंग, असेंब्ली आणि इलेक्ट्रिकल चाचणी प्रक्रियांचा समावेश आहे.

कंपनीने म्हटले आहे की त्याचे S13 ट्रान्सफॉर्मर ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत उत्पादित केले जातात आणि IEC, ANSI, IEEE, GB आणि इतर लागू आवश्यकतांनुसार पुरवले जाऊ शकतात. व्होल्टेज, क्षमता, वारंवारता आणि इतर प्रकल्प वैशिष्ट्यांसाठी OEM आणि ODM सानुकूलन देखील उपलब्ध आहे.

मुख्य पुरवठादार फायदे

• व्यावसायिक ट्रान्सफॉर्मर उत्पादन अनुभव
• ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली
• IEC, ANSI, IEEE, आणि GB मानक सुसंगतता
• नियमानुसार आणि प्रकार चाचणी क्षमता
• OEM आणि ODM सानुकूलन
• कमी-तोटा ट्रान्सफॉर्मर डिझाइन पर्याय
• विक्रीपूर्वी आणि नंतर तांत्रिक समर्थन
• प्रकाशित उत्पादन माहितीनुसार 5 वर्षांची वॉरंटी आणि आजीवन तांत्रिक समर्थन

आंतरराष्ट्रीय खरेदीसाठी, तांत्रिक दस्तऐवज, चाचणी अहवाल, सानुकूलित इलेक्ट्रिकल पॅरामीटर्स आणि प्रतिसाद अभियांत्रिकी समर्थन प्रदान करू शकणारा निर्माता निवडणे प्रकल्प एकत्रीकरण आणि स्वीकृती लक्षणीयरीत्या सुलभ करू शकते.

S13 Transformers बद्दल वारंवार विचारले जाणारे प्रश्न

S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मरचा मुख्य फायदा काय आहे?

तेलाने बुडवलेले कूलिंग आणि पूर्णपणे सीलबंद रचना यांच्या संयोगाने कमी लोड न होणारी हानी याद्वारे सुधारित ऊर्जा कार्यक्षमतेवर त्याचा प्राथमिक फायदा आहे. हे सतत सिंगल-फेज वितरण अनुप्रयोगांसाठी योग्य बनवते.

S13 ट्रान्सफॉर्मर बाहेरच्या स्थापनेसाठी योग्य आहे का?

होय. त्याची पूर्ण सीलबंद कोरुगेटेड टँक आणि कॉम्पॅक्ट स्ट्रक्चर पोल-माउंट इंस्टॉलेशन्ससह, बाहेरील वितरण अनुप्रयोगांसाठी डिझाइन केले आहे. वास्तविक स्थापनेने अद्याप लागू विद्युत, पर्यावरणीय, मंजुरी आणि सुरक्षा आवश्यकतांचे पालन केले पाहिजे.

कोणती मुख्य सामग्री उपलब्ध आहे?

मानक डिझाइन उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील वापरते. लोड नसलेल्या तोट्यांमध्ये आणखी घट आवश्यक असलेल्या ऍप्लिकेशन्ससाठी एक अनाकार मिश्र धातुचा कोर देखील निवडला जाऊ शकतो.

कोणते व्होल्टेज आणि वारंवारता कॉन्फिगरेशन उपलब्ध आहेत?

प्रकाशित वैशिष्ट्यांमध्ये रेट केलेल्या क्षमतेनुसार, 230 V किंवा 400 V लो-व्होल्टेज कॉन्फिगरेशनसह 11 kV उच्च-व्होल्टेज बाजू समाविष्ट आहे. टॅपिंग पर्यायांमध्ये ±5% किंवा ±2×2.5% समाविष्ट आहे, तर 50 Hz आणि 60 Hz आवृत्त्या उपलब्ध आहेत. सानुकूलित कॉन्फिगरेशनची निर्मात्याशी पुष्टी केली पाहिजे.

S13 ट्रान्सफॉर्मर किती काळ चालू शकतो?

लुगाओ पॉवर सांगते की S13 ट्रान्सफॉर्मर विशिष्ट सामान्य ऑपरेटिंग परिस्थितीत 30 वर्षांपेक्षा कमी सेवा आयुष्यासाठी डिझाइन केलेले आहे. वास्तविक सेवा जीवन लोडिंग, सभोवतालची परिस्थिती, स्थापना गुणवत्ता, संरक्षण, देखभाल आणि ऑपरेटिंग पद्धतींवर अवलंबून असते.

लुगाओ पॉवर सानुकूलित S13 ट्रान्सफॉर्मर देऊ शकते?

होय. लुगाओ पॉवर म्हणते की ते OEM आणि ODM उत्पादनास समर्थन देते आणि प्रकल्पाच्या आवश्यकतांनुसार व्होल्टेज, क्षमता, वारंवारता आणि लागू आंतरराष्ट्रीय मानके सानुकूलित करू शकते.

निष्कर्ष

S13 सिंगल फेज ऑइल इमर्स्ड इलेक्ट्रिकल ट्रान्सफॉर्मर आधुनिक सिंगल-फेज वितरण प्रणालीच्या व्यावहारिक गरजा पूर्ण करण्यासाठी कमी-तोट्याचे चुंबकीय तंत्रज्ञान, कार्यक्षम तेल थंड करणे, तांबे विंडिंग्ज, एक पूर्ण सीलबंद नालीदार टाकी आणि मजबूत विद्युत चाचणी यांचा मेळ घालतो. त्याचे अनुप्रयोग ग्रामीण विद्युतीकरण आणि निवासी वितरणापासून हलक्या व्यावसायिक सुविधा आणि निवडक अक्षय ऊर्जा प्रकल्पांपर्यंत विस्तारित आहेत.

चीनमधील ट्रान्सफॉर्मर उत्पादकांची तुलना करणाऱ्या खरेदीदारांसाठी, सर्वात महत्त्वाच्या बाबींमध्ये कार्यक्षमता, रेट केलेली क्षमता, व्होल्टेज गुणोत्तर, मुख्य सामग्री, इन्सुलेशन प्रणाली, उत्पादन गुणवत्ता, चाचणी क्षमता, सानुकूलित पर्याय, वॉरंटी आणि तांत्रिक समर्थन यांचा समावेश असावा. त्याचे प्रकाशित S13 ट्रान्सफॉर्मर कॉन्फिगरेशन, सानुकूलन क्षमता आणि अभियांत्रिकी समर्थनासह,लुगाओ पॉवरविश्वसनीय सिंगल-फेज वीज वितरण उपकरणे आवश्यक असलेल्या प्रकल्पांसाठी एक व्यावहारिक प्रारंभ बिंदू प्रदान करू शकते. जर तुम्ही नवीन वितरण प्रकल्पाची योजना आखत असाल किंवा तुम्हाला सानुकूलित ट्रान्सफॉर्मर तपशीलाची आवश्यकता असेल,आमच्याशी संपर्क साधातुमचा व्होल्टेज, क्षमता, इन्स्टॉलेशन वातावरण आणि तांत्रिक गरजांबद्दल अभियांत्रिकी संघाशी चर्चा करण्यासाठी.
