शहरी जमिनीची टंचाई, प्रदीर्घ ऑन-साइट बांधकाम चक्र आणि वितरीत वीज नेटवर्कची वाढती मागणी यामुळे पारंपारिक सबस्टेशन तैनात करणे गुंतागुंतीचे होते. विशेष, चीन-आधारित बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन उत्पादक, लुगाओ पॉवर कंपनी, लि. या प्रकल्पातील अडथळे आमच्या फॅक्टरी-असेम्बल केलेल्या, पूर्णत: एकात्मिक सबस्टेशनद्वारे दूर करते जे मध्यम-व्होल्टेज स्विचगियर, पॉवर ट्रान्सफॉर्मर आणि कमी-व्होल्टेज वितरणास एकाच आच्छादनात एकत्र करते. 2016 पासून, आमच्या ISO9001 आणि SGS-प्रमाणित सुविधेने मजबूत अमेरिकन आणि युरोपियन-प्रकारचे सबस्टेशन वितरित केले आहेत जे इंस्टॉलेशन वेळ 60% पर्यंत कमी करतात, युटिलिटीज, EPC कॉन्ट्रॅक्टर्स आणि औद्योगिक सुविधा प्रदान करतात आणि विश्वसनीय, प्लग-अँड-प्ले पॉवर वितरण समाधान तत्काळ सेवेसाठी तयार आहेत.
तुमच्या प्रकल्पासाठी अमेरिकन आणि युरोपियन प्रकारातील सबस्टेशन कसे निवडायचे?
पात्र बॉक्स-प्रकार ट्रान्सफॉर्मर सबस्टेशन पुरवठादारांचे मूल्यमापन करताना, अभियांत्रिकी खरेदी संघ वारंवार विचारतात: आम्ही आमच्या वितरण नेटवर्कसाठी अमेरिकन किंवा युरोपियन डिझाइन मानके निर्दिष्ट केली पाहिजेत? उत्तर अनुप्रयोग संदर्भ आणि प्रादेशिक ग्रिड प्राधान्यांवर अवलंबून असते.

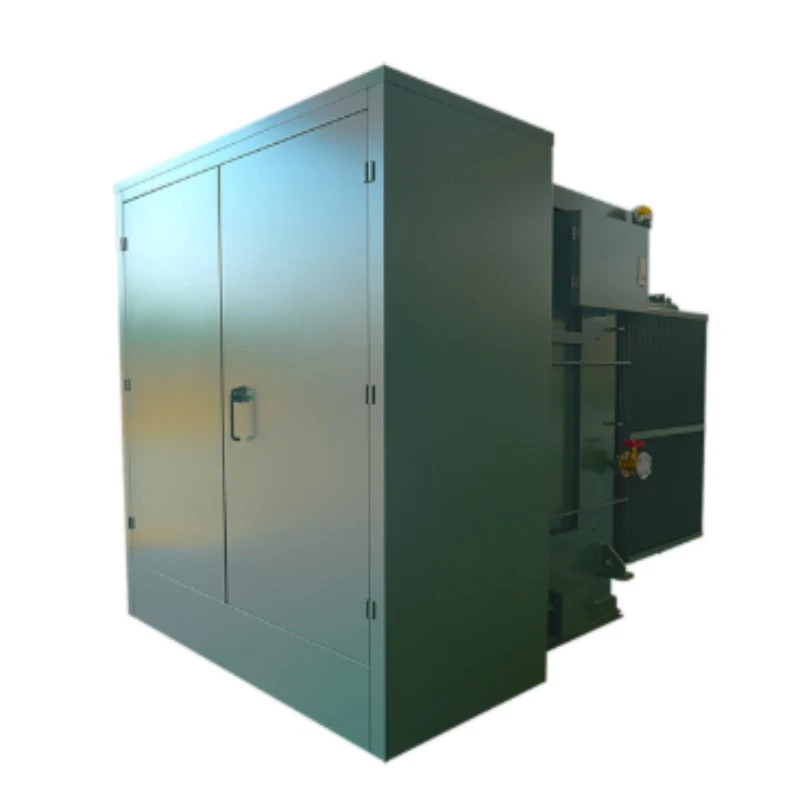

अमेरिकन-प्रकारच्या सबस्टेशन्समध्ये तीन-कंपार्टमेंट डिझाइन-ट्रान्सफॉर्मर, हाय-व्होल्टेज आणि लो-व्होल्टेज विभाग-सह ट्रान्सफॉर्मर डब्बा विशेषत: पूर्णपणे सीलबंद, तेल-विसर्जन युनिट वापरून वैशिष्ट्यीकृत आहे. हे डिझाईन कॉम्पॅक्ट फूटप्रिंटवर जोर देते, जे युरोपियन-प्रकारच्या समतुल्य क्षमतेच्या युनिट्सच्या अंदाजे एक-तृतीयांश ते एक-पंचमांश खंड ऑफर करते, ज्यामुळे ते विशेषतः निवासी समुदायांमध्ये आणि मर्यादित जमिनीच्या उपलब्धतेसह शहरी वितरण नेटवर्कमधील बाह्य स्थापनेसाठी योग्य बनते.

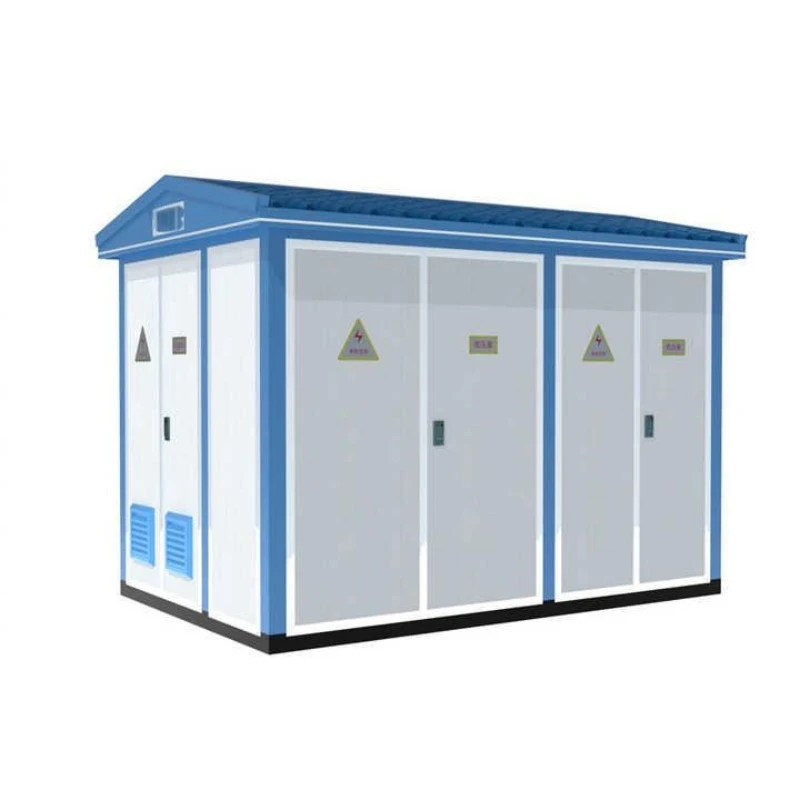

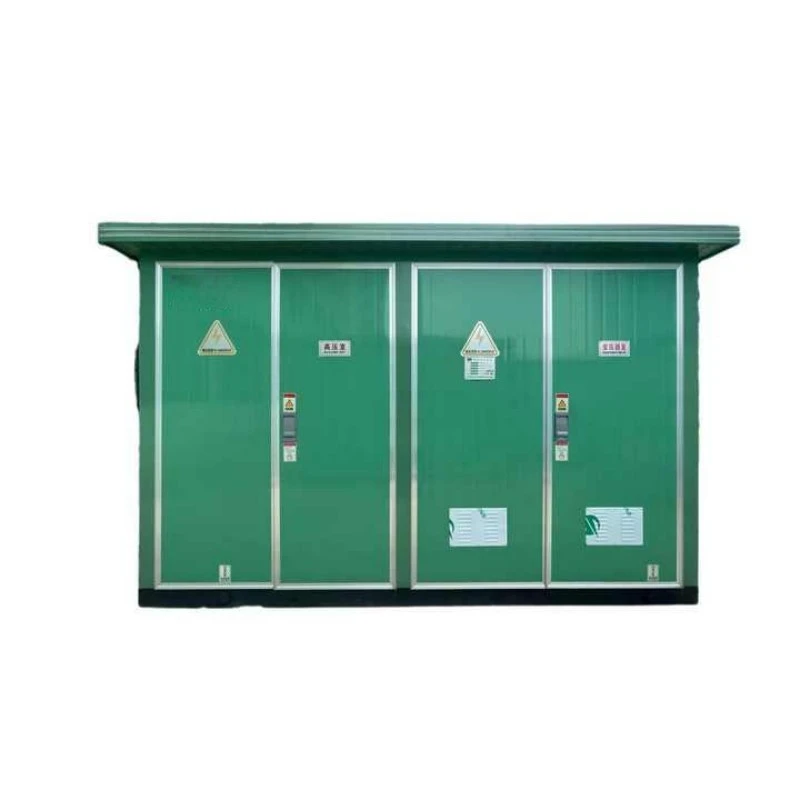

याउलट, युरोपियन-प्रकारची सबस्टेशन्स, वेगळ्या उच्च-व्होल्टेज स्विचगियर, ट्रान्सफॉर्मर आणि कमी-व्होल्टेज कंपार्टमेंट्ससह एकाच बंदिस्तात अधिक मॉड्यूलर, खोली-आधारित कॉन्फिगरेशनचा अवलंब करतात. हे डिझाइन सेवाक्षमता आणि लवचिकतेला प्राधान्य देते, ज्यामध्ये तेल-बुडवलेले आणि कोरडे-प्रकारचे ट्रान्सफॉर्मर दोन्ही सामावून घेतले जातात आणि IEC-मानक प्रदेशांमधील औद्योगिक उद्याने, व्यावसायिक संकुल आणि नगरपालिका पायाभूत सुविधा प्रकल्पांमध्ये मोठ्या प्रमाणावर स्वीकारले जाते.
|
डिझाइन प्रकार
|
मानक
|
पाऊलखुणा
|
ठराविक अर्ज
|
|
अमेरिकन प्रकार
|
ANSI / IEEE
|
युरोपियन प्रकाराचे 1/3 ते 1/5 खंड
|
निवासी समुदाय, शहरी वितरण, जागा-प्रतिबंधित यार्ड
|
|
युरोपियन प्रकार
|
IEC 62271-202
|
मोठा पाऊलखुणा
|
औद्योगिक उद्याने, व्यावसायिक इमारती, महापालिका प्रकल्प
|
दोन्ही डिझाईन्स मुख्य फायदे सामायिक करतात—फॅक्टरी पूर्व-चाचणी, किमान नागरी कामे आणि जलद तैनाती—परंतु निवड शेवटी तुमच्या स्थानिक ग्रिड मानक, उपलब्ध साइट क्षेत्र आणि देखभाल प्राधान्यांशी संरेखित होते.लुगावप्रादेशिक गरजांची पर्वा न करता अखंड एकीकरण सुनिश्चित करून पूर्ण सानुकूलनासह दोन्ही कॉन्फिगरेशन ऑफर करते.
लुगाओ डायलेक्ट्रिक अखंडता आणि थर्मल दीर्घायुष्य कसे सुनिश्चित करते?
बॉक्स-प्रकारच्या सबस्टेशनने विजेची लाट, स्विचिंग ओव्हरव्होल्टेज आणि सतत लोड-प्रेरित थर्मल ताण सहन करणे आवश्यक आहे. लुगाओ बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन्स कठोर चाचणीद्वारे प्रमाणित केलेल्या उच्च-डायलेक्ट्रिक फाउंडेशनसह इंजिनियर केलेले आहेत: एका मिनिटासाठी 42 kV वर पॉवर फ्रिक्वेंसी आणि हाय-व्होल्टेज बाजूस 75 kV वर विजेची वारंवारता सहन करते. हे थ्रेशोल्ड अमेरिकन आणि युरोपियन दोन्ही प्रकारच्या सबस्टेशन आवश्यकता पूर्ण करतात किंवा ओलांडतात, अंतर्गत ट्रान्सफॉर्मर विंडिंग्स आणि स्विचगियर घटकांना ग्रिडच्या त्रासापासून संरक्षण देतात.
थर्मल मॅनेजमेंट ट्रान्सफॉर्मर इन्सुलेशनच्या आयुष्यावर थेट परिणाम करते. आमचे फुल-लोड तापमान वाढते — उच्च-व्होल्टेज विंडिंग्सवर अंदाजे 45.1 K आणि कमी-व्होल्टेज विंडिंग्सवर 52.9 K — सातत्याने IEC आणि IEEE निर्धारित मर्यादेत राहते. एनक्लोजर डिझाइनमध्ये ऑप्टिमाइझ केलेले वेंटिलेशन मार्ग आणि उष्णता-विघटन पृष्ठभाग समाविष्ट आहेत जे सक्रियपणे गंभीर घटकांपासून उष्णता दूर करतात, स्थानिकीकृत हॉटस्पॉट्स प्रतिबंधित करतात जे पेपर इन्सुलेशन खराब करतात आणि तेल वृद्धत्व वाढवतात. ही थर्मल लवचिकता तुमच्या पॉवर ट्रान्सफॉर्मर गुंतवणुकीसाठी कमी लाइफसायकल खर्च आणि कमी देखभाल वारंवारता मध्ये अनुवादित करते.
कोणती संरचनात्मक आणि पर्यावरणीय संरक्षणे एकत्रित केली आहेत?
हवामान, धूळ आणि आकस्मिक प्रभावांच्या संपर्कात, सबस्टेशन एनक्लोजर पर्यावरणाच्या ऱ्हासापासून प्रथम संरक्षण म्हणून काम करते. लुगाओ सबस्टेशन्स IP44 संरक्षण रेटिंग प्राप्त करतात, घन कण प्रवेश आणि पाण्याच्या स्प्लॅशस विरूद्ध प्रभावी प्रतिकार प्रदान करतात, ओपन-यार्ड अमेरिकन-प्रकारच्या स्थापनेसाठी आणि इमारती-एकात्मिक युरोपियन-प्रकारच्या कॉन्फिगरेशनसाठी उपयुक्त आहेत. गंजरोधक पृष्ठभाग उपचारांसह गंज-प्रतिरोधक स्टीलपासून बनविलेले, हे घर अत्यंत सभोवतालचे तापमान, उच्च आर्द्रता आणि संक्षारक किनारपट्टीच्या वातावरणाचा प्रतिकार करते, अनेक दशकांच्या सेवेसाठी संरचनात्मक अखंडता सुनिश्चित करते.
लुगाओ शॉर्ट-सर्किट सहन करण्याची क्षमता कशी प्रमाणित करते?
वितरण नेटवर्क अपरिहार्यपणे दोष प्रवाह अनुभवतात. अंतर्गत विकृती किंवा बसबारच्या नुकसानीशिवाय या घटनांमध्ये टिकून राहण्याची सबस्टेशनची क्षमता गैर-विवेचनीय आहे. लुगाओ बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन्सची शॉर्ट-सर्किट विसंडसाठी चाचणी केली जाते—उदाहरण रेटिंगमध्ये उच्च-व्होल्टेज बाजूवर 20 kA RMS समाविष्ट आहेत—चाचणीनंतरच्या तपासणीत बसबार संयुक्त अखंडतेची आणि शून्य संरचनात्मक विकृतीची पुष्टी होते. हे प्रमाणित यांत्रिक खडबडीतपणा प्रकल्प अभियंत्यांना खात्री देते की आमची सबस्टेशन्स सर्वात जास्त मागणी असलेल्या फॉल्ट परिस्थितीत सिस्टम स्थिरता राखतात.
लुगाओला कोणती क्षमता, व्होल्टेज आणि कूलिंग कॉन्फिगरेशन पुरवू शकतात?

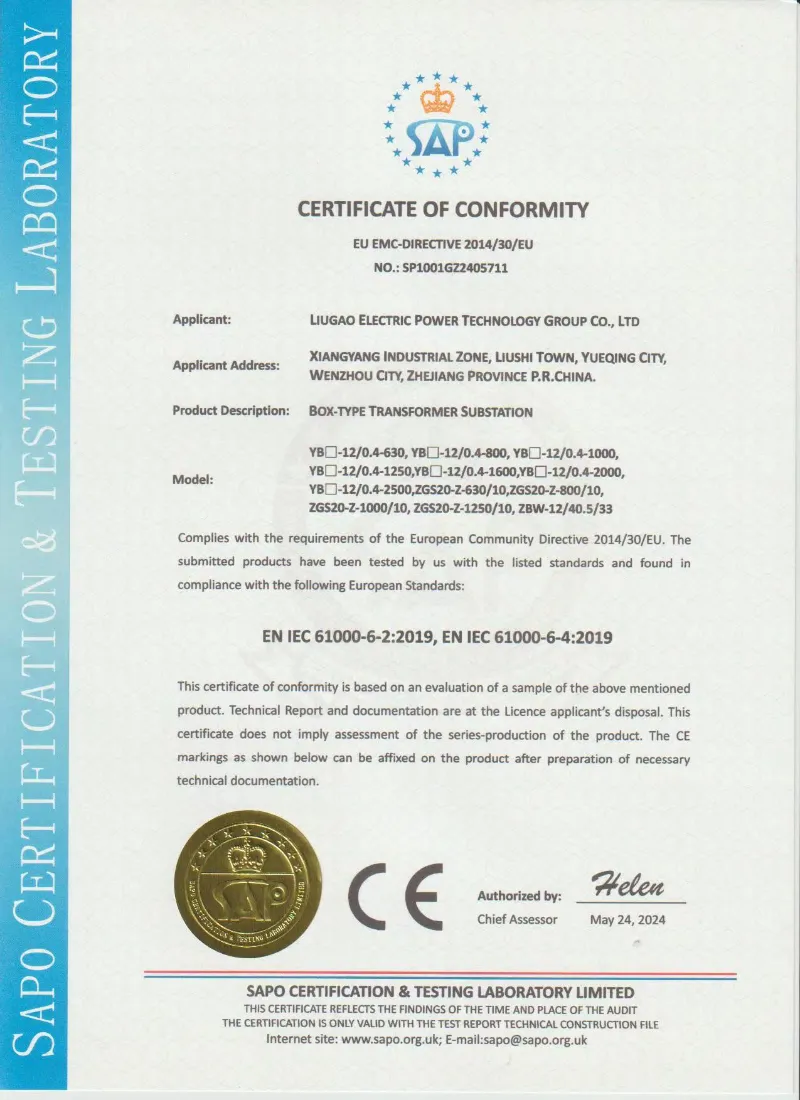

लुगाओची ISO9001 आणि SGS-प्रमाणित उत्पादन कार्यशाळा, व्यावसायिक असेंबली लाईन आणि पूर्ण-पॉवर टेस्ट बेने सुसज्ज, IEC, GB, CE आणि CCC आंतरराष्ट्रीय मानकांनुसार बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशन तयार करते, महाग साइट बदलाशिवाय थेट प्लग-अँड-प्ले तैनातीला समर्थन देते.
व्होल्टेज वर्ग आणि क्षमता श्रेणी

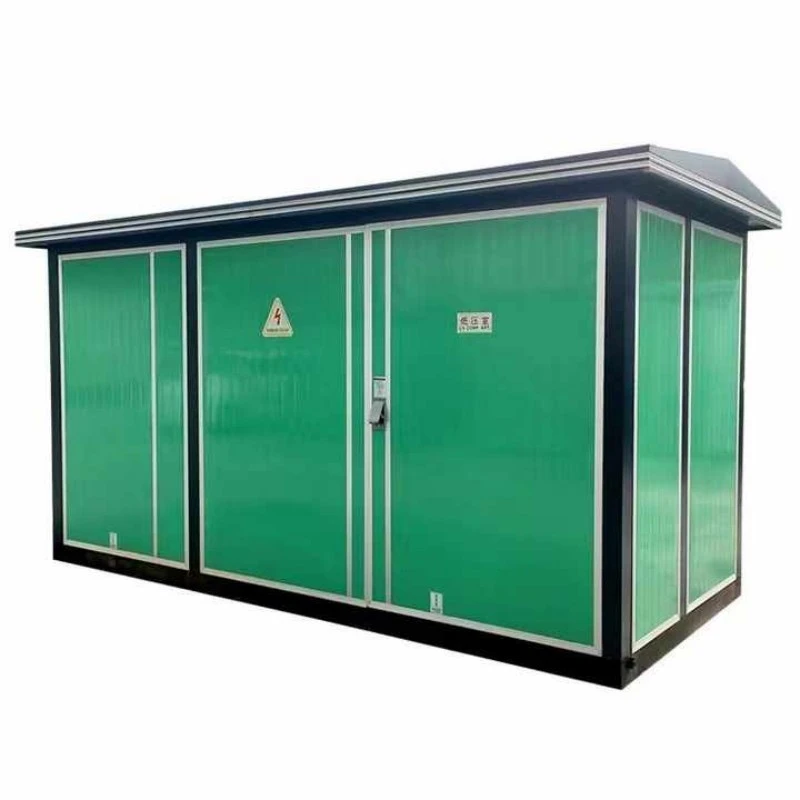

30kV / 35kV अमेरिकन आणि युरोपियन प्रकारची सबस्टेशन्स:युटिलिटी डिस्ट्रिब्युशन सबस्टेशन्स, विंड फार्म कलेक्टर सिस्टीम आणि जड औद्योगिक क्षेत्रांसाठी डिझाइन केलेले आहे ज्यांना मजबूत शॉर्ट-सर्किट आणि कमी आंशिक डिस्चार्ज पातळीसह मध्यम-व्होल्टेज परिवर्तन आवश्यक आहे.
24kV (20kV) स्मार्ट/कॉम्पॅक्ट बॉक्स सबस्टेशन:राज्य ग्रिड ऑटोमेशन ऍप्लिकेशन्ससाठी रिमोट कंट्रोल, सेन्सिंग, सिग्नलिंग आणि नियमन सक्षम करून, HV आणि LV दोन्ही बाजूंना बुद्धिमान मॉड्यूल्ससह सुसज्ज. शहरी उंच इमारती, निवासी घरे आणि नगरपालिका पायाभूत सुविधांसाठी योग्य.
11kV / 10kV वितरण उपकेंद्र:व्यावसायिक संकुल, निवासी समुदाय आणि ग्रामीण विद्युतीकरण प्रकल्पांसाठी आदर्श. नालीदार टँक डिझाइन किंवा ड्राय-टाइप ट्रान्सफॉर्मर पर्याय, संरक्षक देखभाल आवश्यकता काढून टाकणे आणि कठोर बाह्य वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करणे वैशिष्ट्यीकृत करते.
ट्रान्सफॉर्मर आणि स्विचगियर पर्याय
लुगाव विशिष्ट प्रकल्प आवश्यकतांशी जुळण्यासाठी लवचिक अंतर्गत कॉन्फिगरेशन ऑफर करते:
ट्रान्सफॉर्मर प्रकार: पूर्णपणे सीलबंद तेल-विसर्जन(S9, S11, S13, SH15) किंवा ड्राय-टाइप (SCB10, SCB11, SCBH15) पर्याय, अग्निसुरक्षा आणि पर्यावरणीय प्राधान्ये सामावून घेतात.
उच्च-व्होल्टेज स्विचगियर:लोड स्विच किंवा व्हॅक्यूम सर्किट ब्रेकर कॉन्फिगरेशनसह XGN15, HXGN17, किंवा KYN28A कॅबिनेट, रिंग नेटवर्क, टर्मिनल, किंवा ड्युअल पॉवर सप्लाय मोड.
कमी-व्होल्टेज वितरण:GGD, GCS, किंवामनसे स्विचगियरइनकमिंग, आउटगोइंग आणि रिऍक्टिव्ह कॉम्पेन्सेशन फंक्शन्ससह, पॅनेल-प्रकार किंवा कॅबिनेट-माउंट केलेल्या संरचनांना समर्थन देते.
जागा-अवरोधित शहरी साइट्ससाठी आदर्श बॉक्स-प्रकार सबस्टेशन कसे निवडायचे?
मुबलक मजल्यावरील जागा असलेल्या पारंपारिक सबस्टेशनसाठी, पारंपारिक इमारती-प्रकारची स्थापना व्यवहार्य राहते. तथापि, शहरी भूमिगत सबस्टेशन्स, कॉम्पॅक्ट GIS इंस्टॉलेशन्स आणि गजबजलेले व्यावसायिक जिल्हे जागा-अनुकूलित उपायांची मागणी करतात. लुगाओ सानुकूलित फूटप्रिंट ऑप्टिमायझेशन ऑफर करते, उच्च-घनतेचे स्विचगियर आणि एकात्मिक ट्रान्सफॉर्मर डिझाइनचा वापर करून एकूण ग्राउंड एरिया आवश्यकता कमी करते. अमेरिकन-प्रकारचे सबस्टेशन, त्यांच्या कॉम्पॅक्ट व्हॉल्यूमसह, विशेषतः निवासी समुदाय वितरणासाठी उपयुक्त आहेत जेथे जमिनीची किंमत प्रतिबंधित आहे. युरोपियन-प्रकारचे युनिट्स, मोठे असताना, औद्योगिक अनुप्रयोगांसाठी उत्कृष्ट सेवा प्रवेश देतात जेथे देखभाल वारंवारता जास्त असते.
आमची प्रॉडक्शन लाइन पहाव्हिडिओ
लुगाओच्या बॉक्स-टाइप ट्रान्सफॉर्मर सबस्टेशनच्या उत्पादनातील उत्कृष्टतेचा प्रत्यक्ष अनुभव घ्या:
