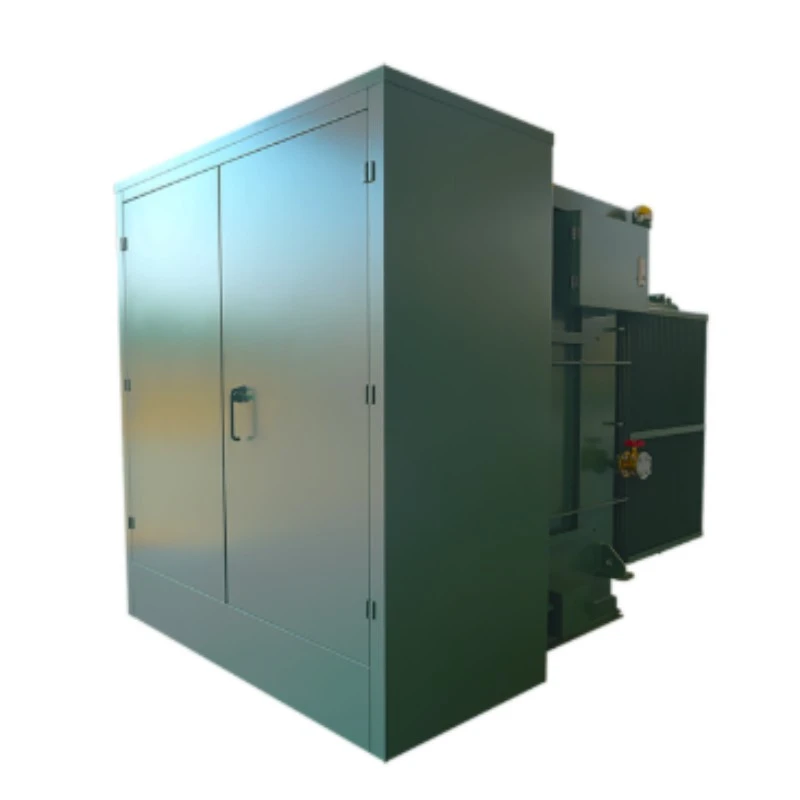

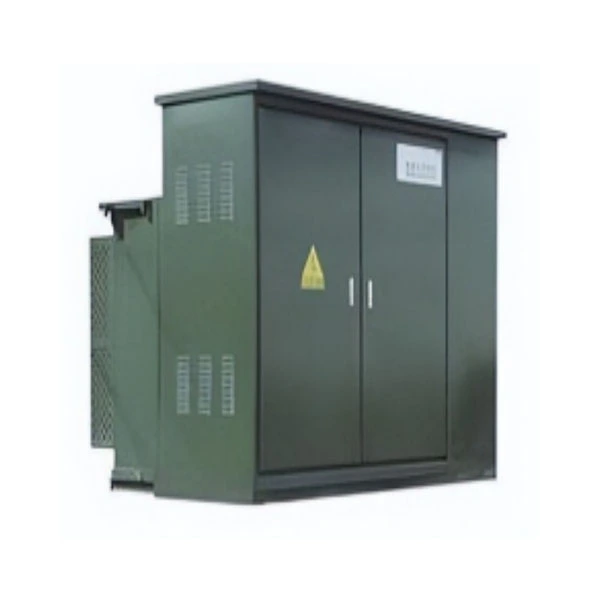

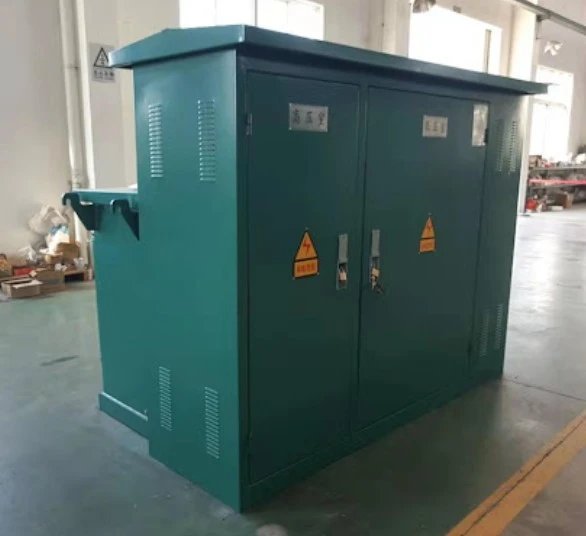

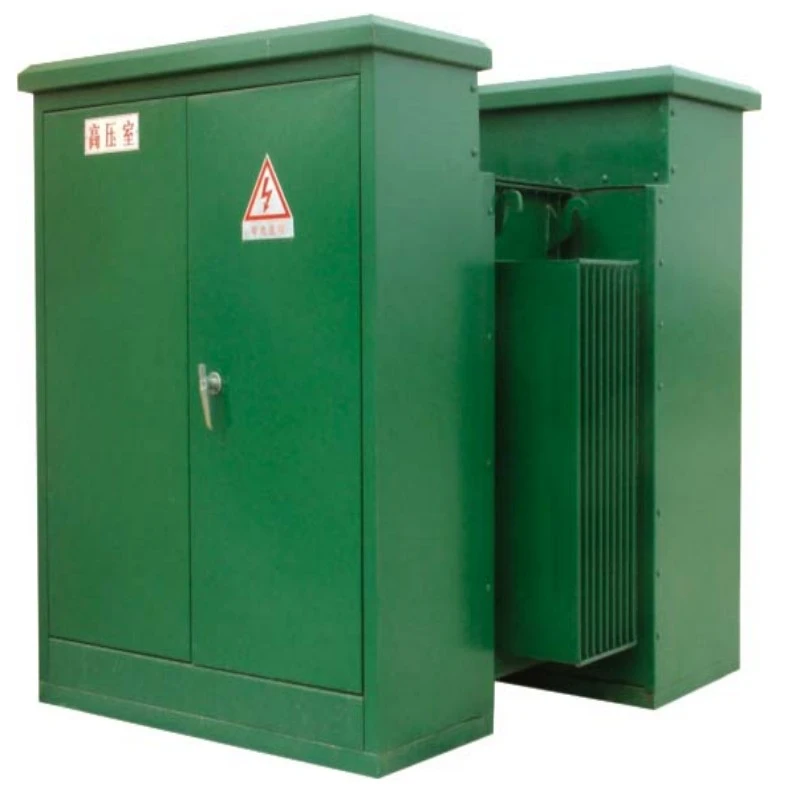

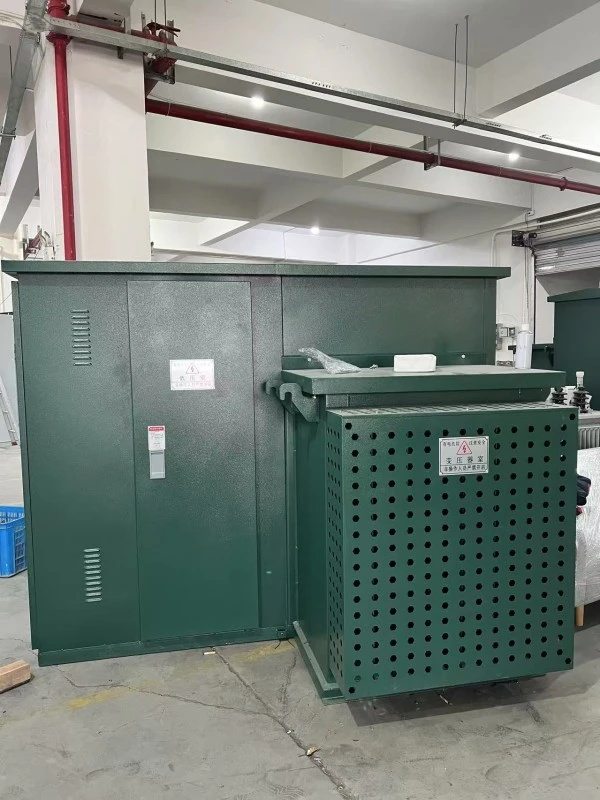

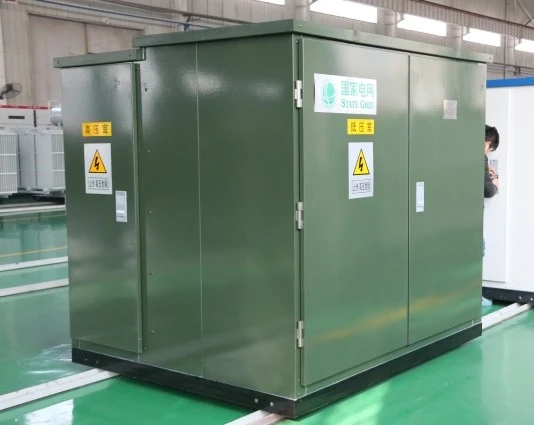

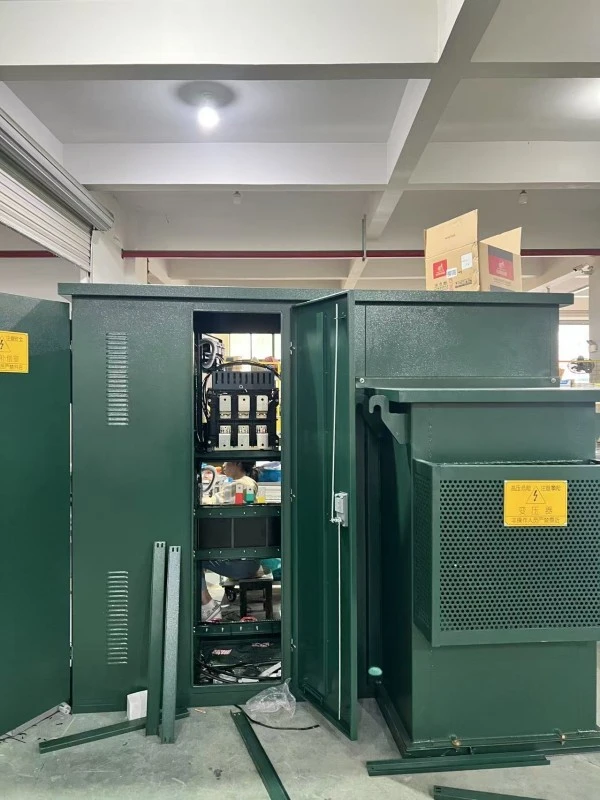

ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-प्रकार कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशन

ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाईप सबस्टेशन हे पूर्णतः इंटिग्रेटेड, प्रीफेब्रिकेटेड पॉवर डिस्ट्रीब्युशन सोल्यूशन आहे. व्याख्येनुसार, हे कॉम्पॅक्ट, स्किड-माउंट केलेले असेंब्ली आहे जे a ला एकत्र करतेउच्च-व्होल्टेज स्विचगियर, तेलाने बुडवलेला पॉवर ट्रान्सफॉर्मर, आणि कमी-व्होल्टेज वितरण पॅनेल एकाच, सीलबंद धातूच्या आवारात.

ते काय आहे:

पारंपारिक युरोपियन-शैलीतील सबस्टेशनच्या विपरीत जे घटक वेगळे करतात, हेअमेरिकन-प्रकार युनिटट्रान्सफॉर्मर ऑइलचा वापर इलेक्ट्रिकल इन्सुलेटर आणि कूलिंग माध्यम म्हणून करते. ट्रान्सफॉर्मर टाकी संरचनात्मकरित्या संलग्नकांसह एकत्रित केली जाते, एक एकीकृत, "बॉक्स-प्रकार" फॉर्म घटक तयार करते.

ते काय करते:

हे सबस्टेशन उच्च-व्होल्टेज प्राथमिक वीज (सामान्यत: 12kV ते 36kV) कमी-व्होल्टेज वापरण्यायोग्य वीज (208V ते 480V) मध्ये रूपांतरित करण्यासाठी डिझाइन केलेले आहे. हे तीन गंभीर कार्ये करते:

1. व्होल्टेज स्टेप-डाउन: मध्यम व्होल्टेज ते वापर व्होल्टेजमध्ये कमी करते.

2. संरक्षण: डाउनस्ट्रीम ग्रिड्सचे दोषांपासून संरक्षण करण्यासाठी घरांचे फ्यूज आणि ब्रेकर्स.

3. वितरण: निवासी समुदाय, व्यावसायिक केंद्रे किंवा औद्योगिक सुविधांना वीज व्यवस्थापित आणि वितरित करते.

ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशन अशा वातावरणात उत्कृष्ट आहे जेथे जागा प्रीमियमवर आहे परंतु विश्वासार्हतेशी तडजोड केली जाऊ शकत नाही. हे स्वतंत्र कुंपण असलेल्या यार्ड किंवा काँक्रिट व्हॉल्टची आवश्यकता काढून टाकते, कारण सर्व जिवंत भाग पूर्णपणे बंद आहेत.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

Q1: ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशन मानक पॅड-माउंटेड ट्रान्सफॉर्मरपेक्षा वेगळे काय करते?

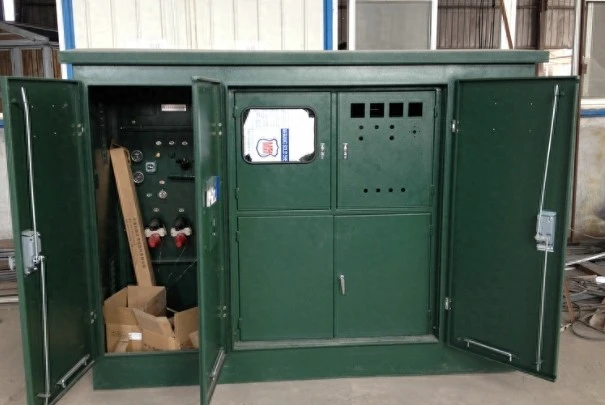

A1: फरक एकात्मतेमध्ये आहे. एक मानक पॅड-माऊंट ट्रान्सफॉर्मर फक्त एक ट्रान्सफॉर्मर आहे. आमच्या बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन प्रकारच्या सबस्टेशनमध्ये लोड ब्रेक स्विचेस आणि फ्यूजसह उच्च-व्होल्टेज कंपार्टमेंट, तसेच कमी-व्होल्टेज ब्रेकर पॅनेलचा समावेश आहे. हे "बॉक्समधील सबस्टेशन" आहे, तर एक मानक युनिट फक्त एक ट्रान्सफॉर्मर आहे. ऑइल इन्सुलेशन फॉल्ट्स दरम्यान उत्कृष्ट चाप-शमन क्षमता देखील प्रदान करते.

Q2: अत्यंत हवामानात माझ्या ऑपरेशनला ऑइल इन्सुलेशनचा कसा फायदा होतो?

A2: ट्रान्सफॉर्मर तेलात हवेपेक्षा जास्त डायलेक्ट्रिक ताकद असते आणि थर्मल चालकता लक्षणीय असते. उष्ण हवामानात (50 डिग्री सेल्सिअस पर्यंत), तेल कोर आणि कॉइलमधून उष्णता शोषून घेते, ते नालीदार टाकीच्या भिंतींमधून पसरते. थंड हवामानात, तेल स्थिर स्निग्धता राखते, अंतर्गत चापटीला प्रतिबंध करते. हे ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन प्रकारचे सबस्टेशन वाळवंट, किनारी प्रदेश आणि बर्फाच्छादित पर्वतीय मार्गांसाठी आदर्श बनवते.

Q4: मी लो-व्होल्टेज आउटपुट कॉन्फिगरेशन सानुकूलित करू शकतो?

A4: होय. आम्ही MCCB (मोल्डेड केस सर्किट ब्रेकर) आउटपुटसह 2 ते 8 मार्गांसह कॉन्फिगर करण्यायोग्य कमी-व्होल्टेज पॅनेल ऑफर करतो. तुम्ही मीटरिंग कंपार्टमेंट्स, लाइटनिंग अरेस्टर्स आणि ऑटोमॅटिक पॉवर फॅक्टर करेक्शन कॅपेसिटर देखील जोडू शकता.

अनुप्रयोग परिस्थिती

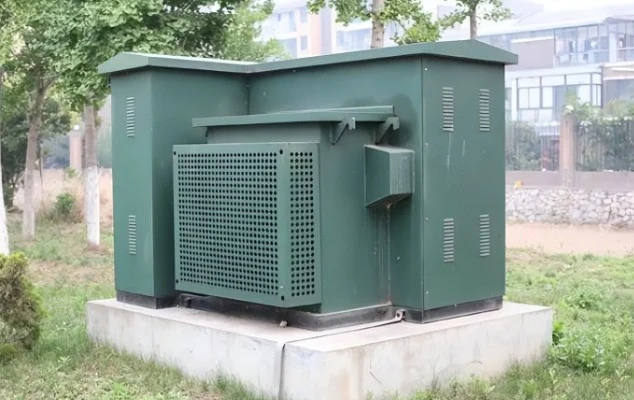

1. निवासी उपविभाग: गृहनिर्माण संकुलांसाठी भूमिगत फीडर नेटवर्कला सामर्थ्य देते.

2. विंड आणि सोलर फार्म्स: स्टेप्स अप जनरेटर व्होल्टेज किंवा स्टेप्स डाउन ग्रिड व्होल्टेज सहाय्यक उर्जेसाठी.

3. ईव्ही चार्जिंग स्टेशन्स: वेगवान डीसी चार्जरसाठी समर्पित 480V-3 फेज पॉवर प्रदान करते.

4. औद्योगिक उद्याने: बांधकाम शक्तीसाठी तात्पुरते किंवा कायमचे कॉम्पॅक्ट सबस्टेशन म्हणून काम करते.

5. शहरी नूतनीकरण प्रकल्प: पुराचा धोका असलेल्या ठिकाणी जुने व्हॉल्ट-प्रकारचे ट्रान्सफॉर्मर बदलतात.

उत्पादन तपशील आणि स्पर्धात्मक फायदे

तपशीलवार घटक:

● टाकी बांधकाम: आमची टाकी 2.5mm – 3.0mm कोल्ड-रोल्ड स्टील वापरते (स्पर्धक अनेकदा 1.5mm वापरतात). 100% तेल गळती रोखण्यासाठी नालीदार पंख रोबोटिक पद्धतीने वेल्डेड केले जातात.

● कोर आणि विंडिंग्स: आम्ही उच्च-पारगम्यता धान्य-केंद्रित सिलिकॉन स्टील (M4 ग्रेड) वापरतो. हिस्टेरेसिसचे नुकसान कमी करण्यासाठी तांबे विंडिंग्ज (ॲल्युमिनियम नाही) पूर्णपणे जोडलेले आहेत.

● तेल गुणवत्ता: आम्ही इनहिबिटेड ट्रान्सफॉर्मर ऑइल (IEC 60296 स्टँडर्ड) मध्ये ब्रेकडाउन व्होल्टेज >60kV सह भरतो. पर्यायी: बायोडिग्रेडेबल आवश्यकतांसाठी नैसर्गिक एस्टर (वनस्पती तेल).

● HV स्विच: दृश्यमान ब्रेक इंडिकेटरसह 4-पोझिशन लोड ब्रेक स्विच (बंद/ओपन/ग्राउंडेड/कनेक्ट केलेले) समाविष्ट आहे.

● पेंट सिस्टम: 5-स्टेप प्री-ट्रीटमेंट + झिंक-रिच इपॉक्सी प्राइमर + पॉलिस्टर टॉप कोट. मीठ फवारणी 500+ तासांसाठी चाचणी केली.

उत्पादन फायदे विरुद्ध स्पर्धक:

वारंवार विचारले जाणारे प्रश्न

Q1: ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशन कमी तेलाच्या दाबाने आले. तो गळती आहे?

उ: नाही. ऑक्सिडेशन टाळण्यासाठी आम्ही लहान नायट्रोजन ब्लँकेटसह युनिट्स पाठवतो. दबाव गेज शून्य वाचू शकतो. लेव्हल इंडिकेटरवर (अंदाजे 5-10 सेमी वर) ताजे तेल भरल्यानंतर, ते 6 तास स्थिर होऊ द्या. 24 तासांच्या आत पातळी पुन्हा कमी झाल्यास, सील तपासणीसाठी आमच्याशी संपर्क साधा.

Q4: तुम्ही ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशनसाठी सुटे भाग पुरवता का?

उ: होय. आम्ही हाय-व्होल्टेज फ्यूज (बे-ओ-नेट स्टाइल), लो-व्होल्टेज ब्रेकर्स, ऑइल लेव्हल गेज, प्रेशर रिलीफ व्हॉल्व्ह आणि गॅस्केट किट 10+ वर्षांसाठी साठवतो. आमच्या वेब पोर्टलद्वारे 48-तास डिस्पॅचसाठी कोणतेही सुटे भाग मागवा.

Q5: 2 वर्षांच्या ऑपरेशननंतर मी तेलाच्या गुणवत्तेची चाचणी कशी करू?

A: ऑइल डायलेक्ट्रिक स्ट्रेंथ टेस्टर (ASTM D877) वापरा. तळाशी असलेल्या ड्रेन वाल्वमधून नमुना घ्या. डायलेक्ट्रिक ताकद >30kV असावी. जर ते 20kV च्या खाली आले तर तेल फिल्टर करा किंवा ते बदला. आम्ही 1000kVA वरील युनिट्ससाठी वार्षिक विरघळलेल्या गॅस विश्लेषणाची (DGA) शिफारस करतो.

Q6: ट्रान्सफॉर्मर ऑइल इन्सुलेशन बॉक्स-टाइप कॉम्पॅक्ट अमेरिकन टाइप सबस्टेशन स्मार्ट ग्रिड सिस्टमशी सुसंगत आहे का?

A: अगदी. पर्यायी ॲड-ऑन्समध्ये हे समाविष्ट आहे: 4G/5G रिमोट मॉनिटरिंग युनिट्स (तेल तापमान, दाब, लोड करंट) आणि RS485/Modbus RTU पोर्ट. तुम्ही ते थेट तुमच्या SCADA प्रणालीमध्ये समाकलित करू शकता.

विक्रीनंतरची सेवा

वॉरंटी कालावधी: कमिशनिंगच्या तारखेपासून 12 महिने किंवा शिपिंग तारखेपासून 14 महिने (जे आधी येईल).

कव्हरेज: कोर फेल्युअर, वाइंडिंग शॉर्ट सर्किट, वेल्ड्समधून तेल गळतीसह सर्व उत्पादन दोष आणिस्विचगियरयांत्रिक अपयश.
