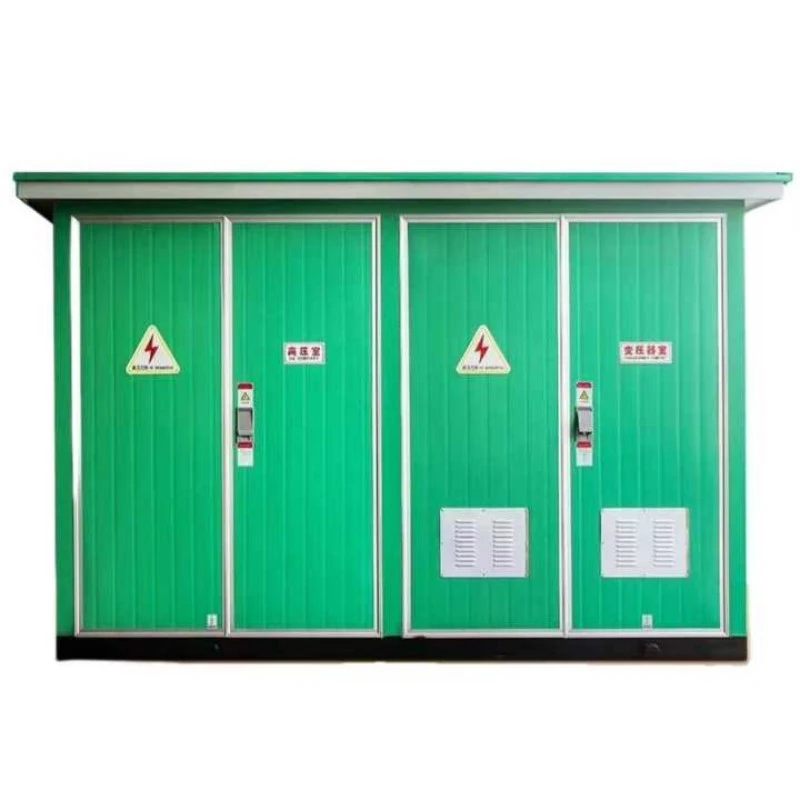

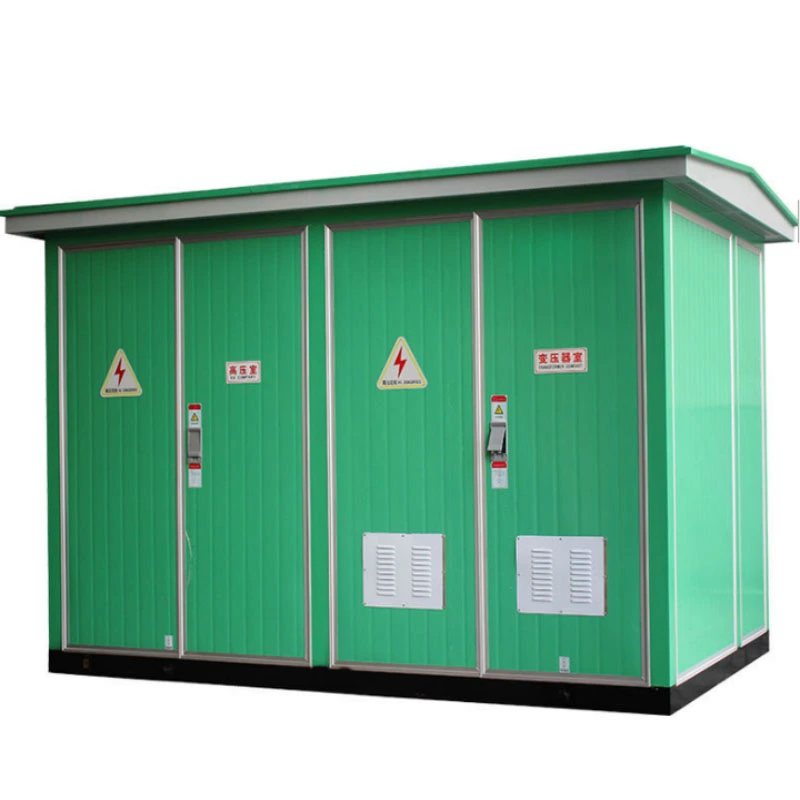

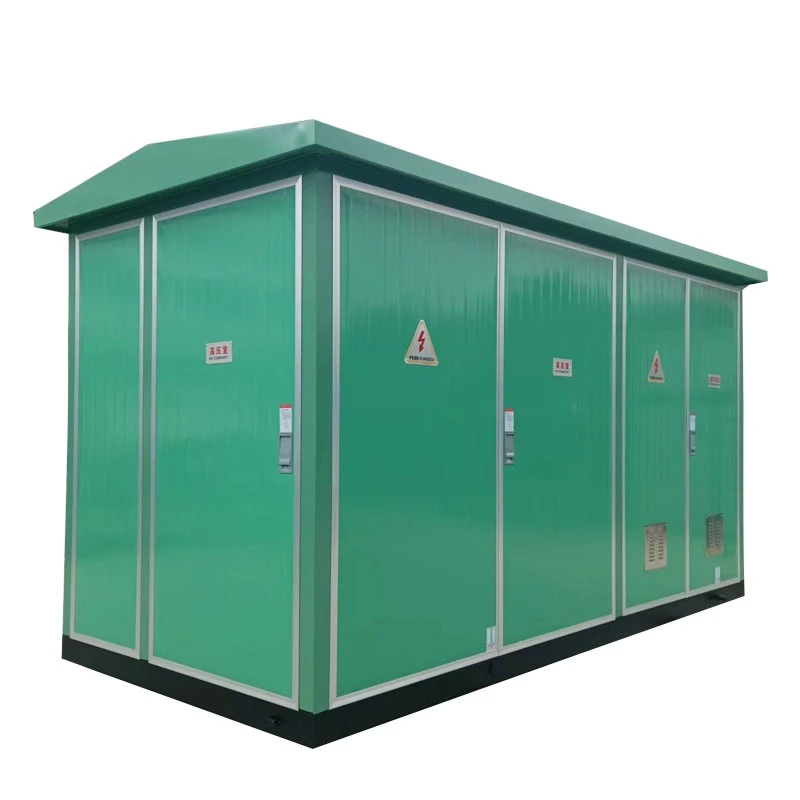

इंटेलिजेंट प्रीफॅब्रिकेटेड आउटडोअर बॉक्स-टाइप सबस्टेशन

हे उपकरण काय आहे?

YB-24 इंटेलिजेंट प्रीफॅब्रिकेटेड आउटडोअर बॉक्स-टाइप सबस्टेशन हे फॅक्टरी-असेम्बल केलेले, कॉम्पॅक्ट पॉवर वितरण युनिट आहे जे एकत्रित केले जाते.उच्च-व्होल्टेज स्विचगियर, एक पॉवर ट्रान्सफॉर्मर आणि कमी-व्होल्टेज वितरण उपकरणे एकाच वेदरप्रूफ एन्क्लोजरमध्ये. हे प्रीफॅब्रिकेटेड सबस्टेशन्सच्या कुटुंबाशी संबंधित आहे, ज्यांना “कॉम्पॅक्ट सबस्टेशन” किंवा “पॅकेज्ड सबस्टेशन” असेही म्हणतात.

मॉडेल कोड ब्रेकडाउन:

YB — प्रीफेब्रिकेटेड बॉक्स-टाइप सबस्टेशन

24 — डिझाईन मालिका कोड, बुद्धिमान नियंत्रण आणि मॉड्यूलर कॉन्फिगरेशनचे प्रतिनिधित्व करतो

ते काय करते?

या उपकरणाचे मुख्य कार्य उच्च-व्होल्टेज विद्युत ऊर्जा (सामान्यत: 10kV किंवा 35kV) प्राप्त करणे, एकात्मिक ट्रान्सफॉर्मरद्वारे कमी-व्होल्टेज (400V/380V) पर्यंत खाली आणणे आणि निवासी समुदाय, व्यावसायिक प्लाझा किंवा ईव्ही स्टेशन, कारखाने यांसारख्या अंतिम वापरकर्त्याच्या लोडमध्ये सुरक्षितपणे वितरित करणे हे आहे.

पारंपारिक सिव्हिल-बिल्ट सबस्टेशनच्या विपरीत, YB-24 ला वैयक्तिक घटकांच्या साइटवर असेंब्लीची आवश्यकता नसते. हे पूर्णपणे प्री-वायर्ड, प्री-टेस्ट केलेले आहे आणि सिंगल युनिट म्हणून पाठवले जाते. हे तेल-मुक्त कोरडे-प्रकार किंवा बायोडिग्रेडेबल तेल-भरलेले ट्रान्सफॉर्मर (पर्यायी) वापरते आणि नैसर्गिक किंवा सक्तीने हवा थंड करण्यावर अवलंबून असते. बुद्धिमान नियंत्रण प्रणाली रिमोट डेटा संपादन, फॉल्ट अलार्म आणि स्वयंचलित स्विचिंग सक्षम करते, ज्यामुळे ते स्मार्ट ग्रिड अनुप्रयोगांसाठी आदर्श बनते.

उत्पादन फायदे

YB-24 इंटेलिजेंट प्रीफॅब्रिकेटेड आउटडोअर बॉक्स-टाइप सबस्टेशन पारंपारिक सबस्टेशनपेक्षा स्पष्ट फायदे देते:

1. जागा बचत आणि जलद स्थापना

पारंपारिक सिव्हिल सबस्टेशनच्या केवळ 40% फूटप्रिंट व्यापतात

2-3 दिवसात साध्या काँक्रिट पॅडवर स्थापित केले जाऊ शकते

स्वतंत्र उपकरणे खोल्या किंवा वेंटिलेशन शाफ्टची आवश्यकता नाही

2. उच्च बुद्धिमत्ता

RTU (रिमोट टर्मिनल युनिट) ने सुसज्ज मानक

4G/5G किंवा फायबर कम्युनिकेशनला सपोर्ट करते

व्होल्टेज, करंट, पॉवर फॅक्टर, तापमान आणि दरवाजाच्या स्थितीचे रिअल-टाइम मॉनिटरिंग

रिमोट ट्रिप/क्लोज आणि पॅरामीटर समायोजन

3. सुरक्षा आणि पर्यावरण संरक्षण

ऑइल-फ्री डिझाइन पर्यायी (ड्राय-टाइप ट्रान्सफॉर्मर)

आर्क-प्रतिरोधक उच्च-व्होल्टेज कंपार्टमेंट

IP54 संरक्षण रेटिंग धूळ आणि पाणी प्रवेश प्रतिबंधित करते

तळापासून केबल एंट्री, उघड केलेले थेट भाग काढून टाकणे

4. खर्च-प्रभावी जीवनचक्र

सिव्हिल सबस्टेशनपेक्षा 30-40% कमी प्रारंभिक गुंतवणूक

स्थापत्य अभियांत्रिकी खर्चात 60% कपात

मॉड्यूलर घटक बदलीमुळे कमी देखभाल खर्च

5. कठोर वातावरणाशी जुळवून घेण्याची क्षमता

ऑपरेटिंग तापमान श्रेणी: -25°C ते +55°C

किनारी किंवा औद्योगिक क्षेत्रांसाठी अँटी-गंज कोटिंग

थंड प्रदेशांसाठी अंतर्गत हीटिंग सिस्टम पर्यायी

उत्पादन वैशिष्ट्य

उत्पादन अर्ज

YB-24 इंटेलिजेंट प्रीफॅब्रिकेटेड आउटडोअर बॉक्स-टाइप सबस्टेशन विविध परिस्थितींसाठी योग्य आहे जेथे जलद तैनाती, लहान पाऊलखुणा आणि बुद्धिमान ऑपरेशन आवश्यक आहे.

उत्पादन तपशील

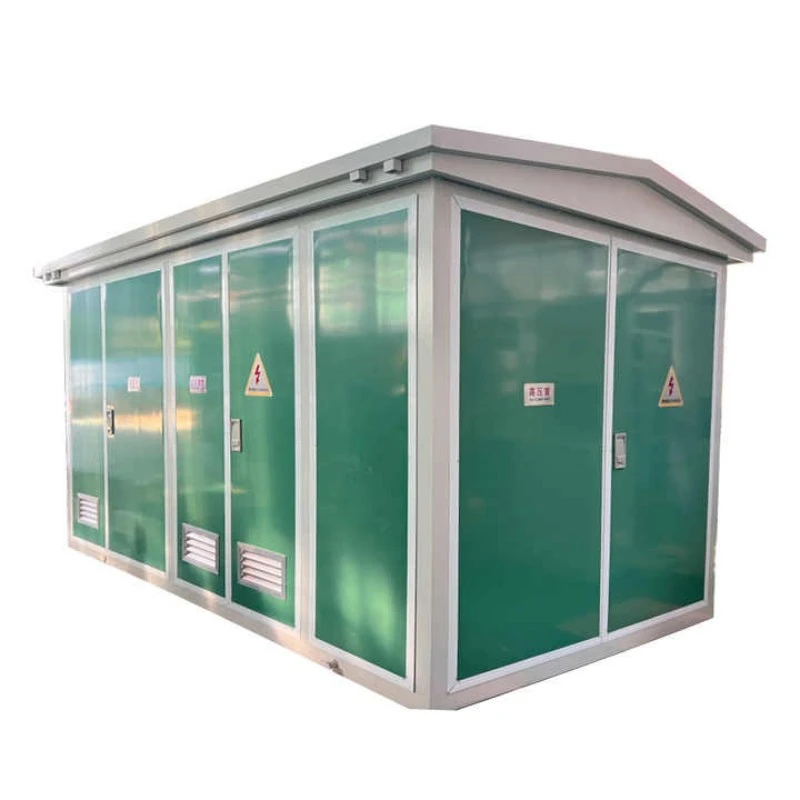

1. एन्क्लोजर मॅन्युफॅक्चरिंग

उच्च सुस्पष्टतेसाठी सीएनसी पंचिंग, वाकणे आणि वेल्डिंग

डबल-लेयर पावडर कोटिंग (जस्त-युक्त प्राइमर + पॉलिस्टर टॉप कोट) ≥80μm

मीठ फवारणी चाचणी ≥500 तास

पाणी जमा होण्यापासून रोखण्यासाठी 5° उतार असलेले छप्पर

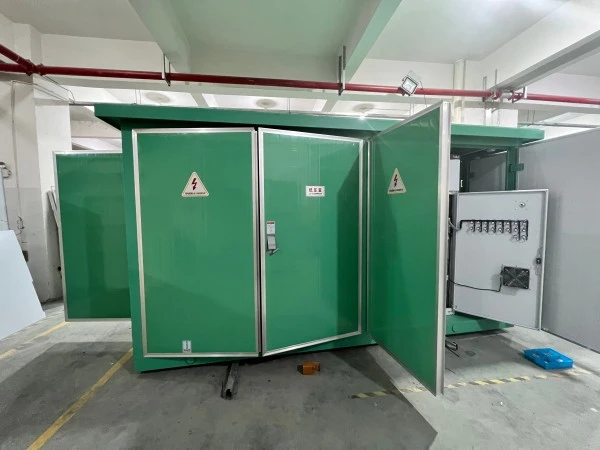

2. अंतर्गत मांडणी

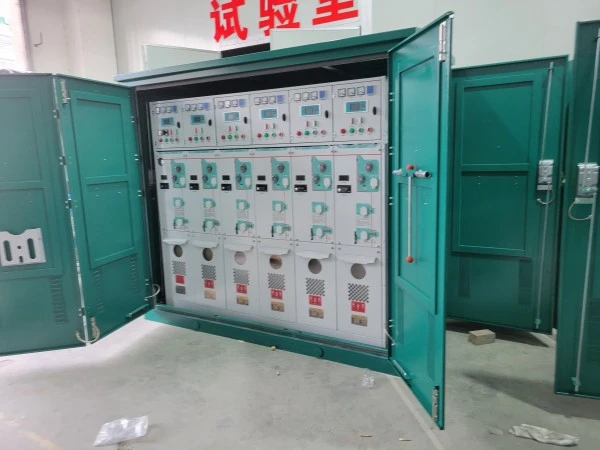

HV कंपार्टमेंट: SF6 रिंग मुख्य युनिट किंवा लोड ब्रेक स्विच, लाइटनिंग अरेस्टर, हाय-व्होल्टेज फ्यूज

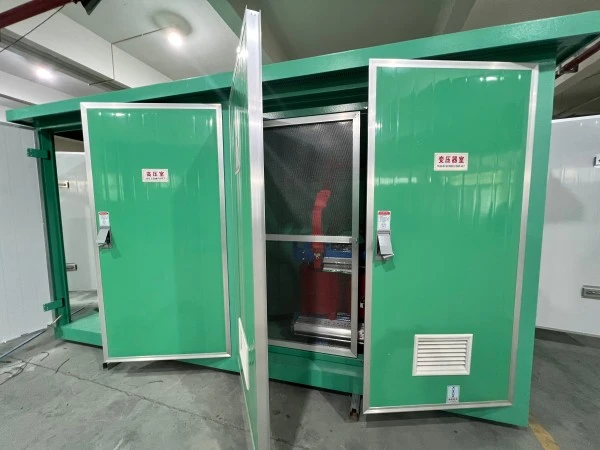

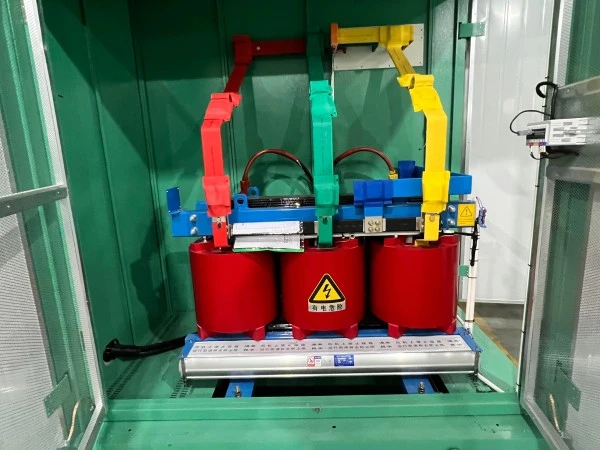

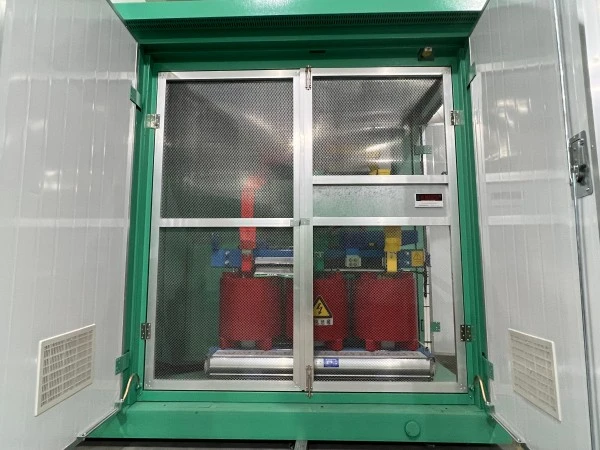

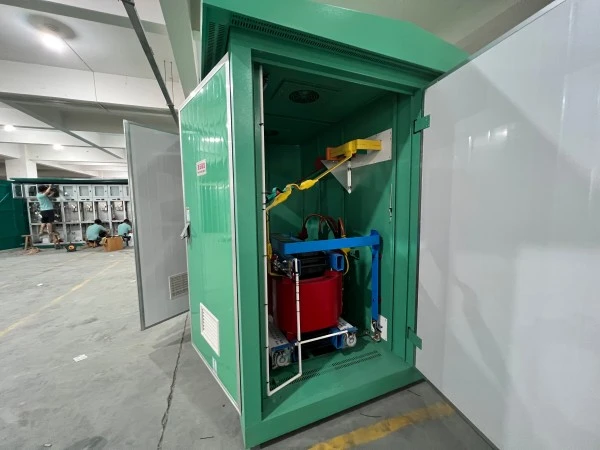

ट्रान्सफॉर्मर कंपार्टमेंट: ट्रान्सफॉर्मर रोलर्सवर बसवलेला, सहज देखभालीसाठी काढता येण्याजोगा फ्रंट पॅनेल

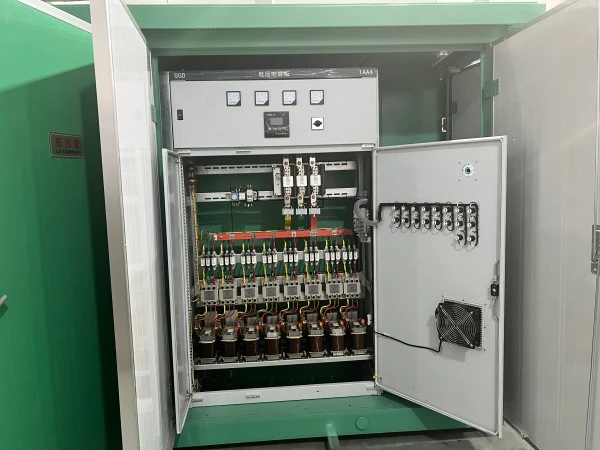

LV कंपार्टमेंट: मेन ब्रेकर, ब्रँच ब्रेकर्स, ऑटोमॅटिक कॅपेसिटर बँक, इंटेलिजेंट मॉनिटरिंग टर्मिनल

अग्निरोधक धातू विभाजनांनी विभक्त केलेले सर्व कंपार्टमेंट (वर्ग अ)

3. इंटेलिजेंट सिस्टम तपशील

तापमान निरीक्षण: ट्रान्सफॉर्मर विंडिंग्ज आणि एन्क्लोजर इंटीरियरवर PT100 सेन्सर्स

दरवाजाची स्थिती: चुंबकीय संपर्क स्विचसह अलार्म ते क्लाउड

ऊर्जा मीटरिंग: वर्ग 1 किंवा 0.5S द्विदिश मीटर

रिमोट कंट्रोल: IEC 60870-5-101/104, DNP3.0 चे समर्थन करते

स्थानिक नियंत्रण: इव्हेंट लॉगिंगसह पासवर्ड-संरक्षित HMI

4. केबल एंट्री आणि ग्राउंडिंग

रबर ग्रॉमेट्ससह तळाशी केबल एंट्री (IP54 रेटिंग राखली आहे)

सर्व कंपार्टमेंटमध्ये समर्पित कॉपर ग्राउंडिंग बसबार (40×4 मिमी).

ग्राउंडिंग प्रतिरोध ≤4Ω

5. वितरणापूर्वी गुणवत्ता चाचणी

पॉवर फ्रिक्वेन्सी व्होल्टेज विसस्टँड टेस्ट (HV बाजूसाठी 35kV, LV बाजूसाठी 2.5kV)

ट्रान्सफॉर्मर टर्न रेशो आणि नो-लोड लॉस टेस्ट

इंटेलिजेंट सिस्टम कम्युनिकेशन टेस्ट (३० मिनिटे सतत पिंग)

पावसाची चाचणी (1 तासासाठी 10 मिमी/मिनिट नक्कल)

पॅकेजिंग आणि विक्रीनंतरची सेवा

पॅकेजिंग

संपूर्ण युनिट स्ट्रेच फिल्म + कोरुगेटेड कार्डबोर्ड कॉर्नरमध्ये गुंडाळलेले आहे

फोर्कलिफ्ट स्लॉटसह लाकडी पॅलेट बेस

शिपिंग दरम्यान ओलावा टाळण्यासाठी बंदिस्ताच्या आत डेसीकंट पिशव्या

सर्व बाह्य उघड्या जलरोधक टेपने बंद आहेत

विक्रीनंतरची सेवा वचनबद्धता

वॉरंटी कालावधी: शिपमेंटच्या तारखेपासून 12 महिने (सशुल्क सेवा करारासह 24 किंवा 36 महिन्यांपर्यंत वाढवता येईल)

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: YB-24 इंटेलिजेंट प्रीफॅब्रिकेटेड आउटडोअर बॉक्स-टाइप सबस्टेशन जास्त क्षारता असलेल्या किनारी भागांसाठी योग्य आहे का?

उ: होय. मानक संलग्नक ≥80μm जाडीसह अँटी-कॉरोझन पावडर कोटिंग वापरते आणि 500-तास मीठ स्प्रे चाचणी उत्तीर्ण करते. अत्यंत संक्षारक वातावरणासाठी (उदा., बंदरे, रासायनिक वनस्पती), आम्ही स्टेनलेस स्टील 304/316 संलग्नक आणि अंतर्गत बसबारवर अतिरिक्त कोटिंग ऑफर करतो.

Q2: संपूर्ण सबस्टेशन न बदलता ट्रान्सफॉर्मर बदलता येईल का?

उ: होय. ट्रान्सफॉर्मर कंपार्टमेंट काढता येण्याजोग्या साइड पॅनेल्स आणि रोलर रेलसह डिझाइन केलेले आहे. ट्रान्सफॉर्मर समोरून किंवा बाजूने बाहेर काढला जाऊ शकतो आणि HV किंवा LV कंपार्टमेंटमध्ये अडथळा न आणता बदली युनिट घातली जाऊ शकते. हे मॉड्यूलरिटी YB-24 डिझाइनचे प्रमुख वैशिष्ट्य आहे.

Q3: इंटेलिजेंट सिस्टम तृतीय-पक्ष SCADA प्रणालीशी कनेक्शनला समर्थन देते?

उ: होय. मानक नियंत्रक RS485 वर Modbus RTU आणि Modbus TCP ला इथरनेटवर सपोर्ट करतो. हे IEC 60870-5-101/104 किंवा DNP3.0 प्रोटोकॉलसाठी देखील कॉन्फिगर केले जाऊ शकते. आम्ही सिस्टम एकत्रीकरणासाठी संपूर्ण नोंदणी नकाशा प्रदान करतो.

Q4: आवाज मर्यादेबाबत YB-24 निवासी इमारतींजवळ ठेवण्याची परवानगी आहे का?

उ: होय. ड्राय-टाइप ट्रान्सफॉर्मरसह, आवाज पातळी 1 मीटरवर ≤55dB आहे, जी निवासी मर्यादा पूर्ण करते. तेल बुडवलेल्या ट्रान्सफॉर्मरसाठी, आम्ही ट्रान्सफॉर्मरच्या डब्यात कंपन डॅम्पिंग पॅड आणि एक ध्वनिक संलग्नक जोडतो, ज्यामुळे आवाज ≤48dB पर्यंत कमी होतो.

Q5: मानक वितरण वेळ काय आहे?

A: मानक कॉन्फिगरेशनसाठी (800kVA किंवा त्याहून कमी, IP54, स्टीलचे संलग्नक, रिंग मुख्य युनिटसह), ऑर्डर पुष्टीकरणानंतर 15---20 कामकाजाच्या दिवसात डिलिव्हरी होते. सानुकूल प्रकल्पांना (स्टेनलेस स्टील, विशेष रंग, ओव्हरहेड लाईन एंट्रीसाठी अतिरिक्त उंची) 25---30 कामकाजाचे दिवस लागतात.

Q6: YB-24 साठी कोणते ट्रान्सफॉर्मर उपलब्ध आहेत?

A: YB-24 सह कॉन्फिगर केले जाऊ शकतेतेल बुडवलेले ट्रान्सफॉर्मरजसे की S13/S20 किंवा epoxy रेजिन कास्ट ड्राय-प्रकारचे ट्रान्सफॉर्मर जसे की SCB13/SCB14, प्रकल्प आवश्यकता, प्रतिष्ठापन वातावरण, अग्नि-सुरक्षा आवश्यकता आणि स्थानिक मानकांवर अवलंबून.
