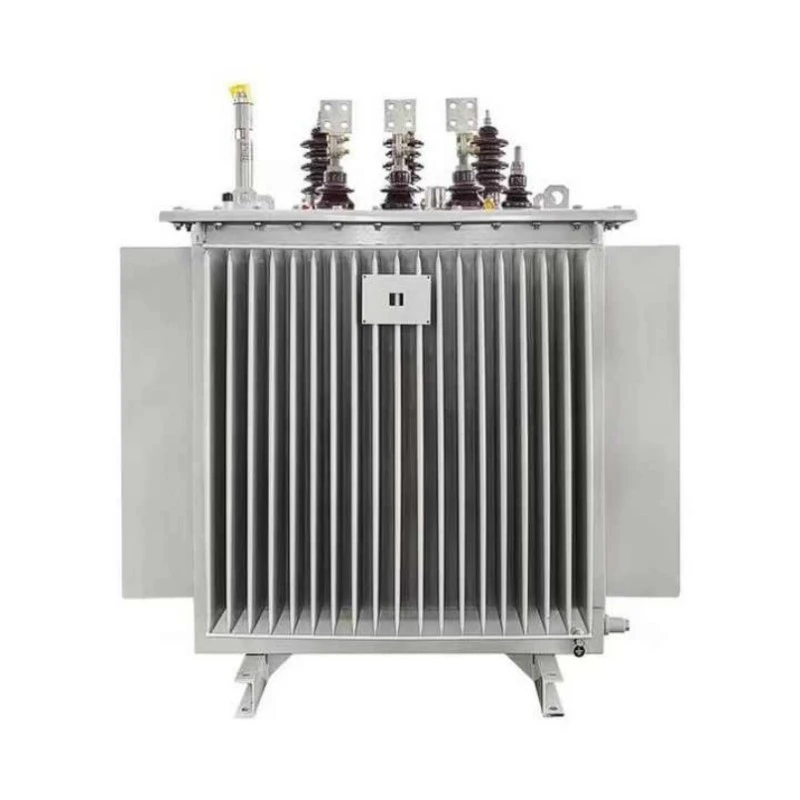

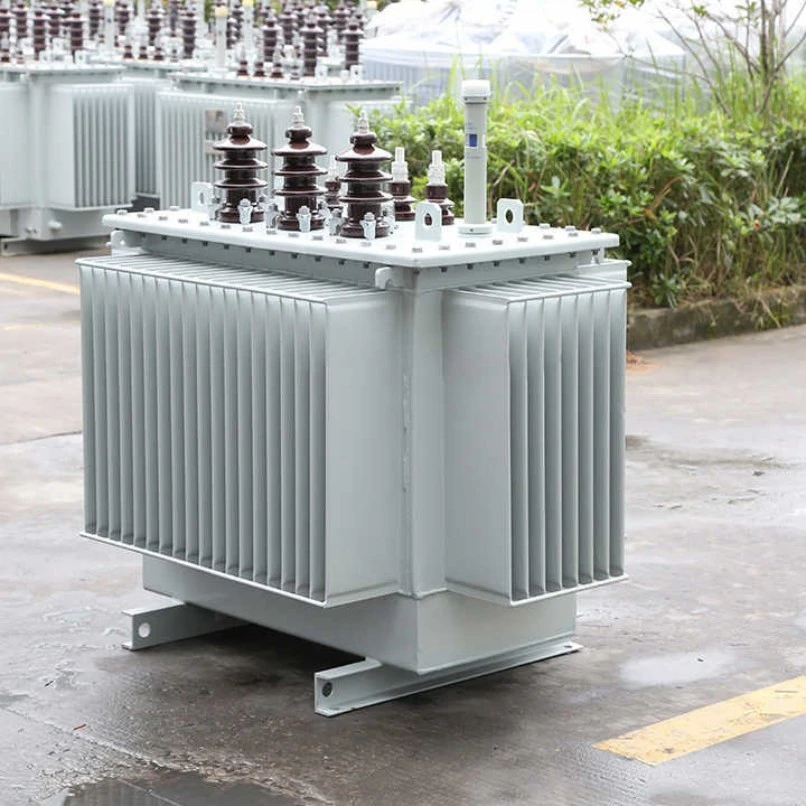

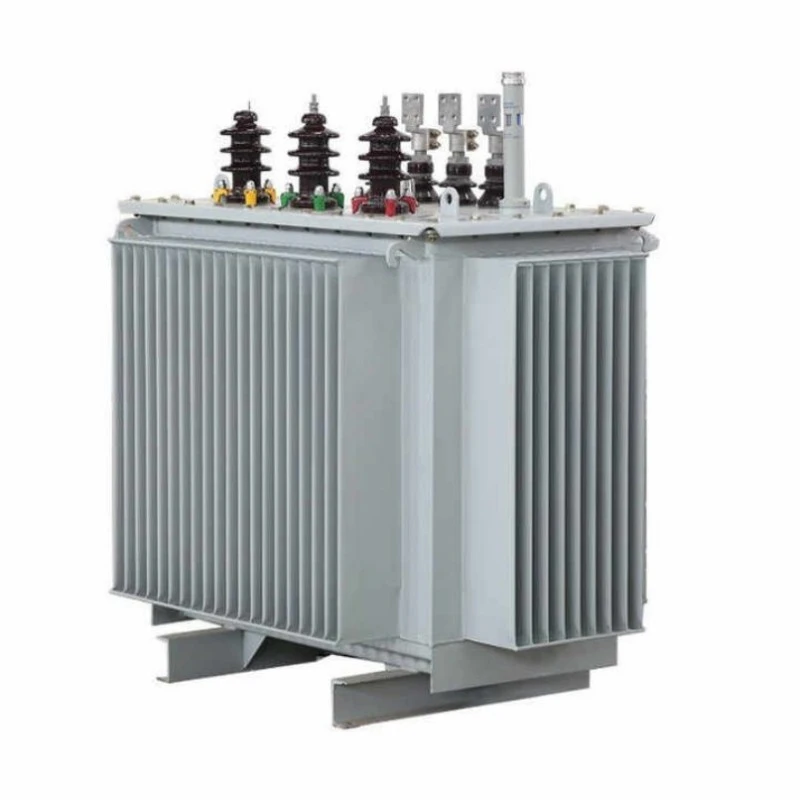

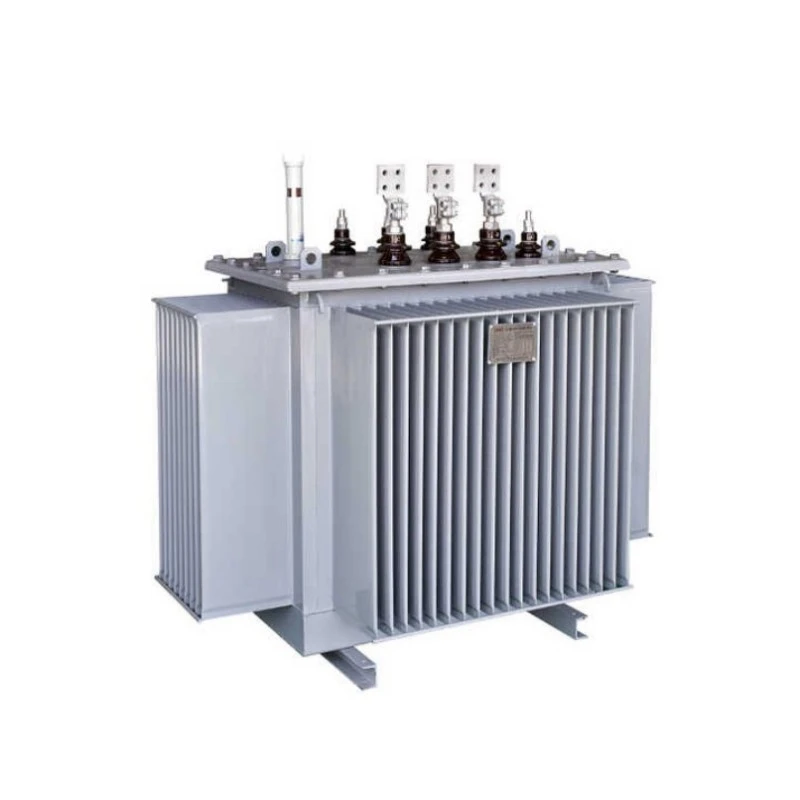

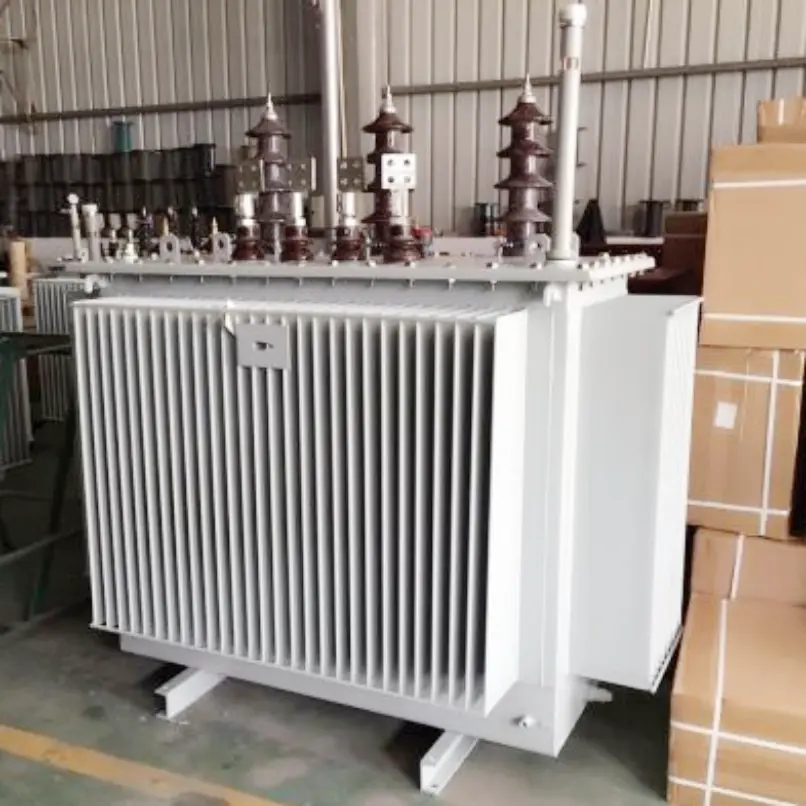

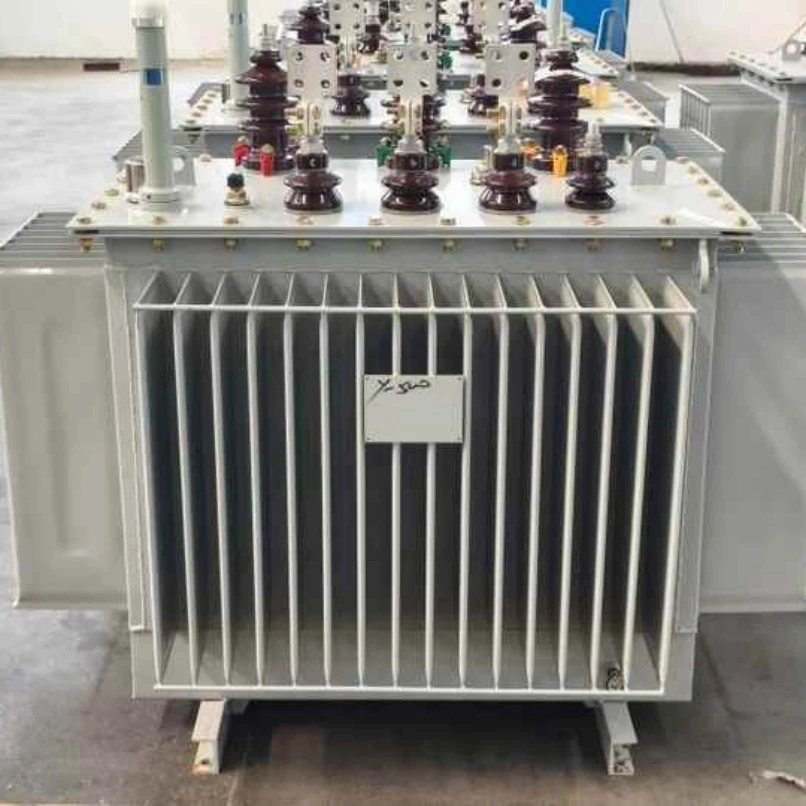

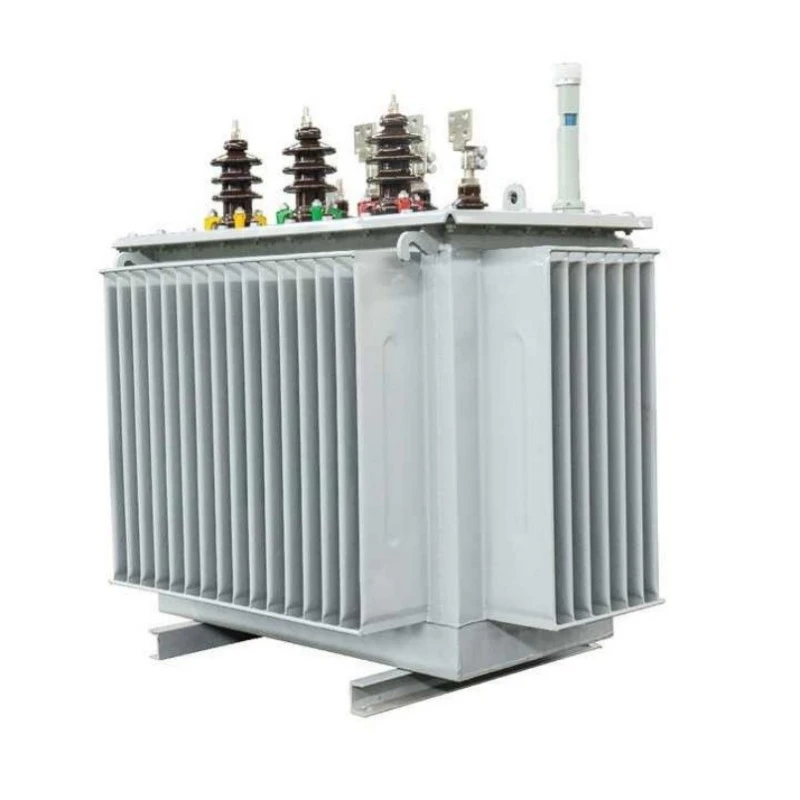

S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर

आमच्या कंपनीचे S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर हे विशेषत: आधुनिक वीज वितरण नेटवर्कसाठी डिझाइन केलेले अत्यंत कार्यक्षम आणि ऊर्जा-बचत समाधान आहे. हे उत्पादन खरेदी केल्याने तुम्हाला ट्रान्सफॉर्मर एकत्रित करणारे एकात्मिक युनिट मिळते,उच्च-व्होल्टेज स्विचगियर, आणि कमी-व्होल्टेज वितरण उपकरणे, स्थापनेची जागा आणि बांधकाम खर्चात लक्षणीय बचत करते.

हे उत्पादन कमी-तोटा सिलिकॉन स्टील कोर आणि उच्च-वाहकता तांबे विंडिंग वापरते, परिणामी राष्ट्रीय मानकांपेक्षा लक्षणीयपणे कमी नो-लोड नुकसान होते, ज्यामुळे दीर्घकालीन ऑपरेशनमध्ये उर्जेच्या वापरामध्ये लक्षणीय घट होते. तेल-मग्न शीतकरण प्रणाली उत्कृष्ट उष्णतेचे अपव्यय सुनिश्चित करते, उच्च-तापमान आणि उच्च-भाराच्या परिस्थितीतही स्थिर ऑपरेशन राखते. त्याची कॉम्पॅक्ट मॉड्यूलर रचना वाहतूक आणि स्थापना सुलभ करते आणि साइटवर देखभाल सुरक्षा वाढवते.

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

वैशिष्ट्ये

1. ANSI.IEC.GB.SANS.Standards पूर्ण करा किंवा त्यापेक्षा जास्त

2. सुरक्षित हाताळणी, स्थापना आणि ऑपरेशन.

3. आकर्षक, आधुनिक देखावा

4. वाजवी रचना

5. पूर्णपणे सीलबंद

6. उच्च प्रणाली विश्वसनीयता

7. ऑपरेशनमध्ये उच्च सुरक्षा आणि विश्वसनीयता

8. ओव्हरलोड आणि कार्यक्षमतेची उच्च क्षमता

9. उत्कृष्ट शॉर्ट सर्किट आणि थर्मल सहन करण्याची क्षमता असलेले मजबूत बांधकाम

10. ट्रान्सफॉर्मर कमी लोड न होणारे नुकसान आणि कमी झालेले लोड नुकसान यामुळे अधिक कार्यक्षम आहेत

S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मरचे चार मुख्य फायदे आहेत:

उच्च कार्यक्षमता आणि ऊर्जा बचत:कमी-तोट्याचे सिलिकॉन स्टील आणि ऑप्टिमाइझ केलेल्या कोर स्ट्रक्चरचा वापर केल्याने, नो-लोड लॉस आणि लोड लॉस दोन्ही पारंपारिक उत्पादनांच्या तुलनेत लक्षणीयरीत्या कमी आहेत, राष्ट्रीय ऊर्जा-बचत मार्गदर्शक तत्त्वांशी संरेखित करून आणि दीर्घकालीन ऑपरेशनवर ऑपरेटिंग खर्च लक्षणीयरीत्या कमी करतात.

सुपीरियर हीट डिसिपेशन आणि ओव्हरलोड क्षमता:एक म्हणूनतेल बुडवलेला ट्रान्सफॉर्मर, ते उच्च-कार्यक्षमता इन्सुलेटिंग तेल शीतकरण आणि उष्णतारोधक माध्यम म्हणून वापरते, उच्च उष्णता विघटन कार्यक्षमता देते आणि उच्च तापमान, जड भार किंवा कठोर परिस्थितीतही स्थिर ऑपरेशन राखते, प्रभावीपणे उपकरणांचे सेवा आयुष्य वाढवते.

कॉम्पॅक्ट स्ट्रक्चर डिझाइन:S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर्स कॉम्पॅक्ट सबस्टेशनसाठी सानुकूल-इंजिनियर केलेले आहेत, ज्यामध्ये एक लहान फूटप्रिंट आणि कॉम्पॅक्ट संरचना आहे जी सुलभ स्थापना आणि देखभाल सुलभ करते. ते विशेषतः इनडोअर किंवा आउटडोअर पॉवर डिस्ट्रिब्युशन साइटसाठी योग्य आहेत जेथे जागा प्रीमियमवर आहे.

उच्च विश्वसनीयता आणि सुरक्षितता:पूर्णपणे सीलबंद रचना प्रभावीपणे तेल ऑक्सिडेशन आणि ओलावा प्रवेश प्रतिबंधित करते, उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन आणि शॉर्ट-सर्किट सहन करण्याची क्षमता प्रदान करते, जटिल ग्रिड परिस्थितीत दीर्घकालीन सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करते.

अर्ज

ट्रान्सफॉर्मर सामान्य सेवा परिस्थिती

1. समुद्रसपाटीपासूनची उंची 1000m खाली आहे;

2. सभोवतालचे तापमान;

3. सर्वोच्च हवेचे तापमान +40°C;

4. सर्वोच्च दैनिक सरासरी हवेचे तापमान +30°C;

5. सर्वोच्च वार्षिक सरासरी हवेचे तापमान +20°C;

6. सर्वात कमी बाहेरील हवेचे तापमान -25°C;

मुख्य अनुप्रयोग परिस्थिती

शहरी वीज वितरण नेटवर्क:उच्च घनतेच्या वीज मागणीची पूर्तता करून निवासी क्षेत्रे, व्यावसायिक क्षेत्रे आणि औद्योगिक उद्यानांमध्ये कॉम्पॅक्ट सबस्टेशनसाठी उपयुक्त.

नवीन ऊर्जा प्रकल्प:S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर्स फोटोव्होल्टेइक आणि पवन ऊर्जा निर्मिती प्रणालीच्या स्टेप-अप किंवा वितरण टप्प्यात मोठ्या प्रमाणावर वापरले जातात, कठोर बाह्य वातावरणाचा सामना करण्यास सक्षम आहेत.

पायाभूत सुविधा बांधकाम:विमानतळ, भुयारी मार्ग, रुग्णालये आणि डेटा केंद्रे यासारख्या उच्च वीज पुरवठा विश्वासार्हता आवश्यकता असलेल्या स्थानांसाठी योग्य.

तात्पुरता आणि आपत्कालीन वीज पुरवठा:संक्षिप्त रचना, वाहतूक करण्यास सोपी, तात्पुरत्या सबस्टेशनसाठी किंवा आपत्कालीन दुरुस्तीच्या परिस्थितीसाठी योग्य.

उत्पादन पॅरामीटर (विशिष्टता)

S11 VS S13 ट्रान्सफॉर्मर तुलना

योग्य वितरण ट्रान्सफॉर्मर निवडणे हे तुमच्या प्रकल्पाचे ऊर्जा कार्यक्षमतेचे लक्ष्य, बजेट आणि दीर्घकालीन ऑपरेटिंग खर्चावर अवलंबून असते. S11 आणि S13 तेल बुडवलेले ट्रान्सफॉर्मर दोन्ही वीज वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जातात, परंतु ते भिन्न कार्यप्रदर्शन प्राधान्यांसाठी डिझाइन केलेले आहेत.

उत्पादन तपशील

मुख्य सामग्री आणि प्रक्रिया

S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर्स कोर उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील वापरून तयार केले आहे. कोर लॅमिनेशन अचूक-शिअर केलेले आहे आणि घट्ट सांधे आणि एकसमान चुंबकीय मार्ग सुनिश्चित करण्यासाठी स्वयंचलितपणे स्टॅक केलेले आहेत, मूलभूतपणे नो-लोड करंट आणि स्ट्रे लॉस कमी करतात.

वळण रचना

हाय-व्होल्टेज आणि लो-व्होल्टेज दोन्ही विंडिंग्स उच्च विद्युत चालकता आणि कमी प्रतिरोधक नुकसानांसाठी ऑक्सिजन-मुक्त तांबे कंडक्टर वापरतात. शिवाय, लो-व्होल्टेज विंडिंग्स एकसमान इंटर-लेयर इन्सुलेशनसह फॉइल-वाइंडिंग कॉन्फिगरेशनचा अवलंब करतात, ज्यामुळे शॉर्ट-सर्किट सहन करण्याची क्षमता लक्षणीय वाढते.

इन्सुलेशन प्रणाली

उच्च-गुणवत्तेचे खनिज इन्सुलेट तेल किंवा वैकल्पिकरित्या, पर्यावरणास अनुकूल हाय-फायर-पॉइंट इन्सुलेटिंग द्रवपदार्थ, उत्कृष्ट डायलेक्ट्रिक सामर्थ्य आणि रासायनिक स्थिरता प्रदान करण्यासाठी वापरले जाते. ऑइल-पेपर इन्सुलेशन सिस्टम कठोर व्हॅक्यूम ड्रायिंग आणि ऑइल-फिलिंग प्रक्रियेतून बाहेर पडते जेणेकरून कोणतेही अवशिष्ट हवेचे बुडबुडे राहू नयेत, मानक आवश्यकतांपेक्षा अधिक अंशतः डिस्चार्ज इनसेप्शन व्होल्टेज प्राप्त करून, ज्यामुळे दीर्घकालीन ऑपरेशनल विश्वासार्हता सुनिश्चित होते.

स्ट्रक्चरल डिझाइन तपशील

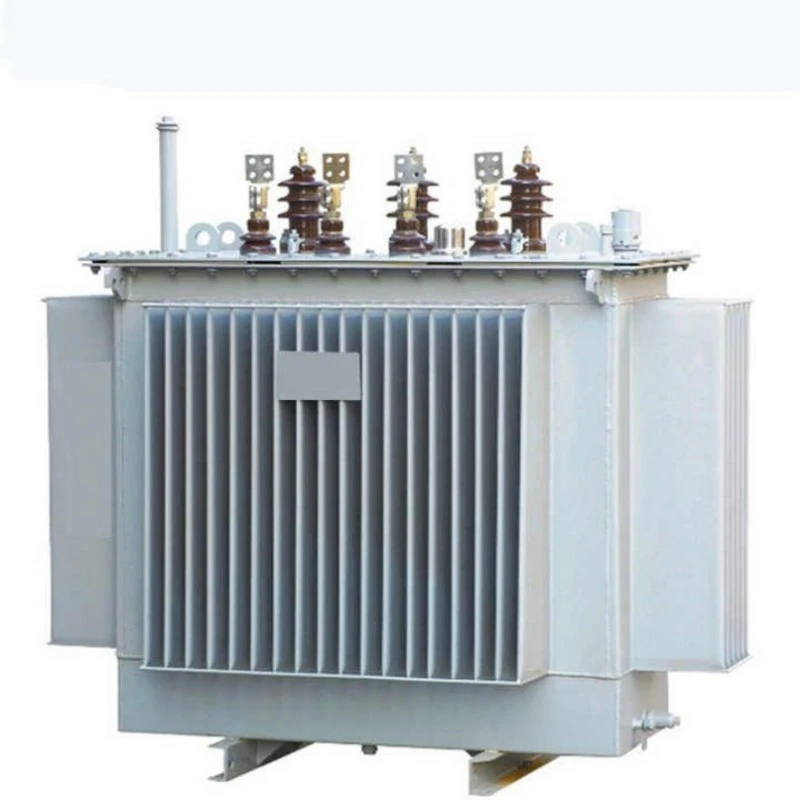

टाकी आणि सीलिंग संरचना

टाकीमध्ये कोरुगेटेड पॅनेल किंवा इंटिग्रेटेड फिन-टाइप रेडिएटर डिझाइन समाविष्ट केले आहे, कूलिंग आवश्यकता पूर्ण करते आणि तेलाच्या आवाजातील चढ-उतार आपोआप सामावून घेण्यासाठी लवचिक लवचिकता प्रदान करते. पूर्णपणे सीलबंद रचना प्रेशर रिलीफ व्हॉल्व्ह आणि ऑइल लेव्हल इंडिकेटरसह सुसज्ज आहे, ज्यामुळे तेल आणि सभोवतालच्या हवेचा संपर्क रोखला जातो, ज्यामुळे ऑक्सिडेशन आणि आर्द्रता शोषण टाळता येते आणि तेल बदलण्याचे अंतर वाढते.

कॉम्पॅक्ट इंटिग्रेटेड डिझाइन

कॉम्पॅक्ट सबस्टेशन ऍप्लिकेशन्ससाठी ऑप्टिमाइझ केलेले, S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर्स उच्च-व्होल्टेज स्विचगियर आणि कमी-व्होल्टेज वितरण पॅनेलसह पूर्व-स्थापित एकीकरण सक्षम करते. इलेक्ट्रिकल क्लीयरन्स आणि इन्सुलेशन अंतर आवश्यकता पूर्ण करताना फूटप्रिंट कमी करण्यासाठी बाह्य परिमाणांची अचूक गणना केली जाते. साइटवर जलद स्थापना आणि कनेक्शन सुलभ करण्यासाठी लिफ्टिंग लग्स, बेस माउंटिंग होल आणि केबल एंट्री पद्धती प्रमाणित केल्या आहेत.

संरक्षण आणि नियंत्रण कॉन्फिगरेशन

तापमान निरीक्षण आणि संरक्षण

ऑइल टेंपरेचर गेज आणि वाइंडिंग टेंपरेचर इंडिकेटर हे मानक म्हणून दिलेले आहेत, जे रिअल-टाइम तापमान मॉनिटरिंग सक्षम करतात आणि कॉन्फिगर करण्यायोग्य अलार्म आणि ट्रिप संपर्क ऑफर करतात. उच्च-क्षमतेच्या ट्रान्सफॉर्मरसाठी, एक पर्यायी फायबर-ऑप्टिक तापमान मापन प्रणाली विंडिंग हॉटपॉट तापमानाचे अचूक निरीक्षण करण्यास परवानगी देते, डायनॅमिक लोड व्यवस्थापनासाठी डेटा समर्थन प्रदान करते.

दबाव आणि तेल पातळी संरक्षण

प्रेशर रिलीफ व्हॉल्व्ह स्थापित केला जातो ज्यामुळे असामान्य अंतर्गत टाकीचा दाब, विकृती किंवा फाटणे टाळण्यासाठी आपोआप दबाव सोडला जातो. ऑइल लेव्हल गेजमध्ये कमी-तेल-स्तरीय अलार्म फंक्शन आहे, जे वेळेवर देखभाल हस्तक्षेप किंवा गळती शोधण्यास सक्षम करते.

गुणवत्ता आणि चाचणी आश्वासन

प्रत्येक ट्रान्सफॉर्मर डिलिव्हरीपूर्वी सर्वसमावेशक प्रकारच्या चाचण्या आणि दैनंदिन चाचण्या घेते, ज्यामध्ये नो-लोड लॉस आणि लोड लॉस चाचण्या, शॉर्ट-सर्किट प्रतिबाधा चाचण्या, प्रेरित ओव्हॉल्टेज विस्टंड चाचण्या, आंशिक डिस्चार्ज चाचण्या आणि लाइटनिंग इंपल्स चाचण्या यांचा समावेश होतो. सर्व प्रमुख कार्यप्रदर्शन निर्देशक राष्ट्रीय मानके आणि IEC तपशील या दोन्ही आवश्यकतांपेक्षा जास्त आहेत, जटिल फील्ड परिस्थितीत दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करतात.

लुगाओ पॉवर का निवडावे?

प्रगत उत्पादन क्षमता आणि कठोर गुणवत्ता व्यवस्थापन प्रणालीसह, लुगाओ पॉवर जगभरातील ग्राहकांना विश्वासार्ह ऊर्जा वितरण उपकरणे समाधाने प्रदान करते.

विशेष उत्पादक- लुगाओला पॉवर ट्रान्समिशन आणि वितरण उपकरणे क्षेत्रातील 10 वर्षांपेक्षा जास्त अनुभव आहे, ते तेल बुडवलेल्या ट्रान्सफॉर्मरच्या डिझाइन आणि निर्मितीमध्ये तज्ञ आहेत,कोरड्या प्रकारचे ट्रान्सफॉर्मर, प्रीफेब्रिकेटेड सबस्टेशन आणि मध्यम- आणि उच्च-व्होल्टेज स्विचगियर.

कठोर गुणवत्ता नियंत्रण— ऑन-साइट ऑपरेशन दरम्यान विश्वासार्हता सुनिश्चित करण्यासाठी प्रत्येक S11 मालिकेतील तेल-बुडवलेल्या ट्रान्सफॉर्मरची कारखाना सोडण्यापूर्वी सर्वसमावेशक नियमित चाचणी केली जाते, ज्यामध्ये नो-लोड आणि लोड लॉस चाचण्या, इन्सुलेशन रेझिस्टन्स चाचण्या, वाइंडिंग रेझिस्टन्स मापन, डायलेक्ट्रिक विसस्टंट व्होल्टेज चाचण्या आणि फॅक्टरी स्वीकृती तपासणी यांचा समावेश होतो.

सानुकूलित अभियांत्रिकी उपाय— आम्ही युटिलिटीज, उद्योग, अक्षय ऊर्जा आणि पायाभूत सुविधा प्रकल्पांसह विविध क्षेत्रांच्या गरजा पूर्ण करण्यासाठी व्होल्टेज रेटिंग, क्षमता, कनेक्शन गट, कूलिंग पद्धती, एन्क्लोजर डिझाइन आणि इंस्टॉलेशन कॉन्फिगरेशनसाठी कस्टमायझेशन सेवा ऑफर करतो.

ऊर्जा-कार्यक्षम डिझाइन— आमचे ट्रान्सफॉर्मर उच्च-गुणवत्तेचे कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट आणि उच्च-वाहकता तांबे विंडिंग वापरून उत्पादित केले जातात, जे ऊर्जेचा वापर कमी करण्यासाठी, ऑपरेशनल कार्यक्षमता सुधारण्यासाठी आणि संपूर्ण जीवनचक्रावर मालकीची एकूण किंमत कमी करण्यासाठी डिझाइन केलेले आहेत.

आंतरराष्ट्रीय मानकांचे पालन—— आमची उत्पादने ISO-प्रमाणित गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत उत्पादित केली जातात आणि IEC, GB आणि इतर संबंधित आंतरराष्ट्रीय मानकांचे पालन करतात. प्रकार चाचणी अहवाल आणि तांत्रिक दस्तऐवज विनंतीनुसार उपलब्ध आहेत.

विश्वसनीय जागतिक पुरवठा—— अनुभवी अभियांत्रिकी आणि निर्यात संघाच्या पाठिंब्याने, Lugao जागतिक ग्राहकांना तांत्रिक सल्ला, तत्पर कोटेशन, लवचिक OEM/ODM सेवा, सुरक्षित पॅकेजिंग आणि विक्रीनंतर प्रतिसाद देत आहे.

उत्पादन-विक्री सेवा

1. ट्रान्सफॉर्मर स्थापित केल्यानंतर आणि साइटवर कार्यान्वित केल्यानंतर, ते गळतीमुक्त राहण्याची हमी दिली जाते आणि पेंट सोलून किंवा फिकट होणार नाही याची हमी दिली जाते. 5 वर्षांची वॉरंटी प्रदान केली जाते; वॉरंटी कालावधीत सामान्य वापरादरम्यान उद्भवणाऱ्या कोणत्याही गुणवत्तेच्या समस्या वॉरंटीद्वारे संरक्षित केल्या जातील.

2. सर्व S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर्स आजीवन सेवेद्वारे कव्हर केले जातात, ज्यामुळे उत्पादनाच्या ॲक्सेसरीजची पूर्णता सुनिश्चित होते.

3. सेवा जीवन 30 वर्षांपेक्षा कमी नाही.

4. उपकरणे निकामी झाल्यास, पुरवठादार खरेदीदाराकडून सूचना मिळाल्याच्या एका तासाच्या आत प्रतिसाद देईल आणि 24 तासांच्या आत स्थानिक पातळीवर तांत्रिक कर्मचाऱ्यांना साइटवर पाठवेल.

सेवा वचनबद्धता

1. S11 कॉम्पॅक्ट सबस्टेशन इलेक्ट्रिकल ऑइल इमर्स्ड ट्रान्सफॉर्मर ISO 9001-2008 क्वालिटी मॅनेजमेंट सिस्टीमच्या आवश्यकतांनुसार कठोरपणे उत्पादित केला जातो, कारखाना सोडण्यापूर्वी उत्पादन 100% गुणवत्ता मानकांची पूर्तता करते याची खात्री करते.

2. ग्राहकांचे समाधान सुनिश्चित करण्यासाठी आमची कंपनी सर्वसमावेशक पूर्व-विक्री, विक्री आणि विक्रीनंतर सेवा प्रदान करते.

2. आमची कंपनी 60 महिन्यांची वॉरंटी देते. कोणत्याही गुणवत्तेच्या समस्या असल्यास, आम्ही 100% ग्राहक समाधानाची खात्री करून, उत्पादनाची विनामूल्य दुरुस्ती किंवा पुनर्स्थित करू.

ट्रान्सफॉर्मरची रचना आणि चाचणी खालील मानकांचे पालन करते:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पॉवर ट्रान्सफॉर्मर्स》

GB/T6451-2015 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी तपशील आणि तांत्रिक आवश्यकता》

JB/T3837-2010 《ट्रान्सफॉर्मर उत्पादनांसाठी प्रकार पदनाम संकलित करण्याची पद्धत》

GB/T311.1-3.11-97 《उच्च व्होल्टेज ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणांसाठी इन्सुलेशन समन्वय आणि उच्च व्होल्टेज चाचणी तंत्र》

GB10237-88 《पॉवर ट्रान्सफॉर्मर्ससाठी इन्सुलेशन पातळी आणि डायलेक्ट्रिक चाचण्या - बाह्य इन्सुलेशन एअर क्लिअरन्स》

GB7595-87 《सेवेतील ट्रान्सफॉर्मर तेलासाठी गुणवत्ता मानक》

GB7328-87 《ट्रान्सफॉर्मर्ससाठी आवाज पातळीचे मापन》

GB7534-87 《आंशिक डिस्चार्जचे मोजमाप》

GB/T15164-94 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी लोडिंग मार्गदर्शक》

DL/T586-95 《उर्जा उपकरण वापरकर्त्यांच्या उत्पादन पर्यवेक्षणासाठी तांत्रिक मार्गदर्शक》

GB/T311.1-3.11-97 《उच्च व्होल्टेज ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणांसाठी इन्सुलेशन समन्वय आणि उच्च व्होल्टेज चाचणी तंत्र》

GB2536-1990 《ट्रान्सफॉर्मर तेल》

JB/T56011-92 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी उत्पादन गुणवत्ता वर्गीकरण》

ZBK41005-89 《6-220KV ट्रान्सफॉर्मरची ध्वनी पातळी》
