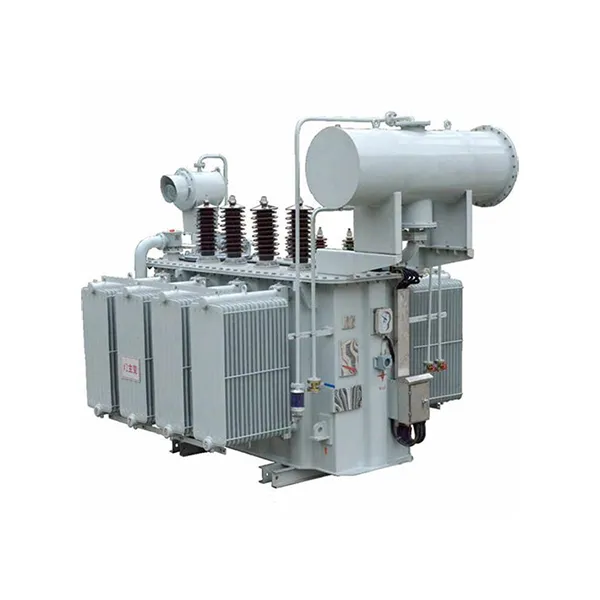

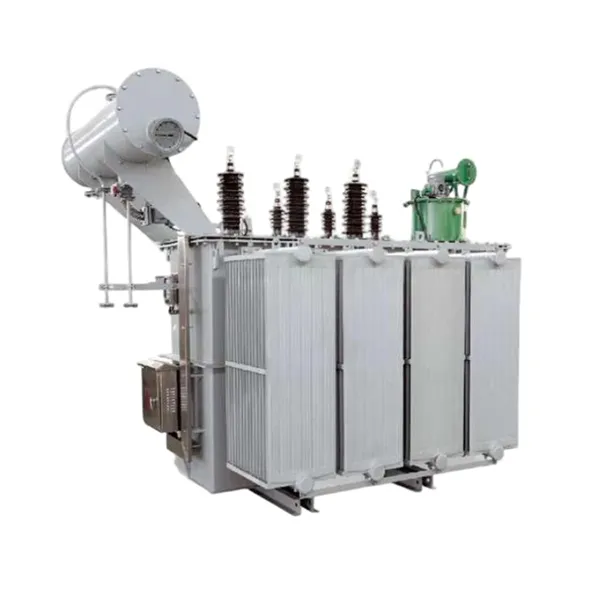

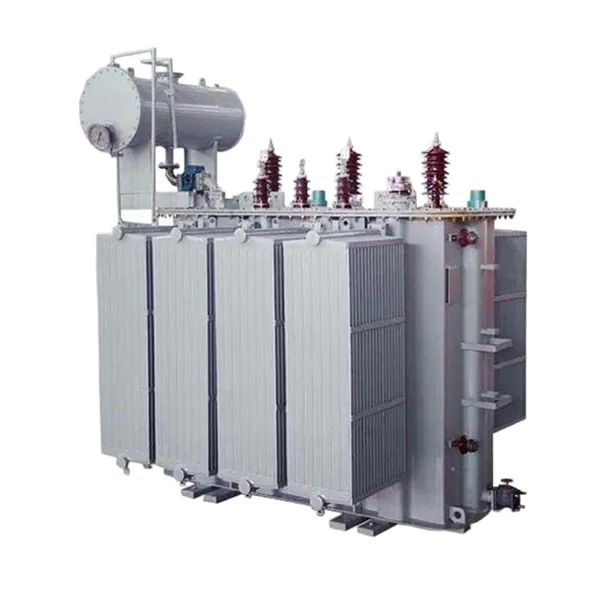

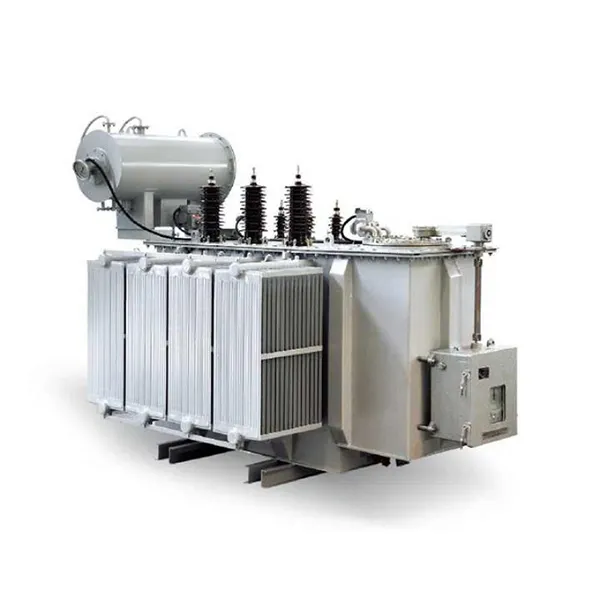

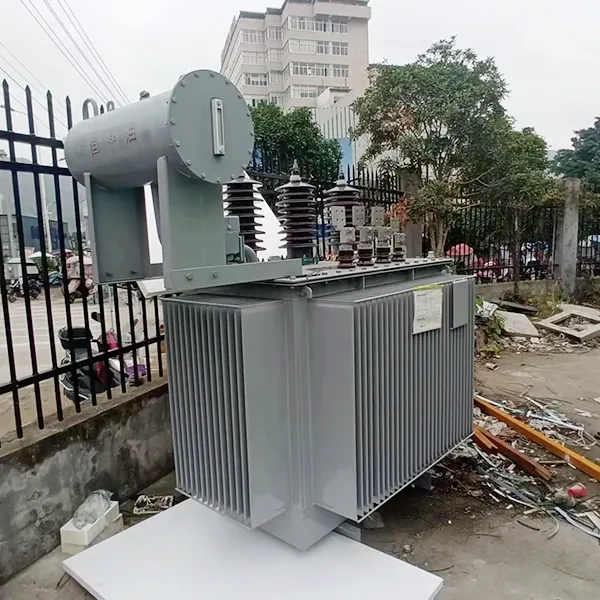

स्टेप अप थ्री फेज मध्यम व्होल्टेज इलेक्ट्रिक ट्रान्सफॉर्मर

आमचा स्टेप-अप थ्री फेज मध्यम व्होल्टेज इलेक्ट्रिक ट्रान्सफॉर्मर कमी-व्होल्टेज पॉवर (जसे की 0.4kV) मध्यम-व्होल्टेज आउटपुटमध्ये (जसे की 11kV, 22kV, किंवा 33kV) रूपांतरित करण्यासाठी, लांब अंतरावर कार्यक्षम प्रसारण सक्षम करण्यासाठी किंवा वितरण नेटवर्कमध्ये एकत्रीकरण करण्यासाठी डिझाइन केलेले आहे. हे उत्पादन नूतनीकरणक्षम ऊर्जा प्रकल्प, औद्योगिक सुविधा आणि विश्वसनीय व्होल्टेज उंची आवश्यक असलेल्या पॉवर स्टेशनसाठी आवश्यक आहे.

ट्रान्सफॉर्मरमध्ये उच्च-पारगम्यता ग्रेन-ओरिएंटेड सिलिकॉन स्टील कोर आणि ऑक्सिजन-मुक्त तांबे विंडिंग्स आहेत, जे कमीतकमी नुकसान आणि उच्च थर्मल स्थिरता सुनिश्चित करतात. दतेल-मग्न शीतकरण प्रणालीउत्कृष्ट उष्णता नष्ट करणे प्रदान करते, तर पूर्णपणे सीलबंद रचना पर्यावरणीय दूषित पदार्थांपासून संरक्षण करते, देखभाल गरजा कमी करते आणि सेवा आयुष्य वाढवते.

उत्पादन पॅरामीटर (विशिष्टता)

स्टेप अप थ्री फेज ऑइल-इमर्स्ड ट्रान्सफॉर्मर-टीपिकल स्पेसिफिकेशन्स (0.4kV / 11kV)

मानक उपकरणे समाविष्ट

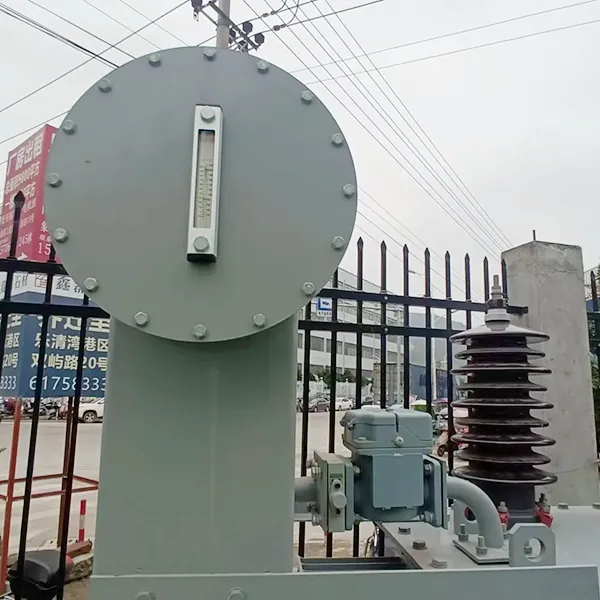

1. लो-लेव्हल अलार्मसह ऑइल लेव्हल गेज

2. प्रेशर रिलीफ वाल्व

3. अलार्म संपर्कांसह थर्मामीटर डायल करा

4. दोष शोधण्यासाठी पर्यायी गॅस रिले

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

वैशिष्ट्ये

स्टेप अप थ्री फेज मध्यम व्होल्टेज इलेक्ट्रिक ट्रान्सफॉर्मर आंतरराष्ट्रीय मानकांची पूर्तता करतात किंवा त्यापेक्षा जास्त आहेत-- IEC 60076, ANSI C57.12, GB1094, आणि SANS 780 सह सुसंगत, जागतिक लागू आणि विश्वासार्हता सुनिश्चित करते.

पूर्णपणे सीलबंद नालीदार टाकी डिझाइन--संरक्षकाची गरज दूर करते, तेल ऑक्सिडेशन आणि ओलावा प्रवेश प्रतिबंधित करते, विस्तारित कालावधीसाठी देखभाल-मुक्त ऑपरेशन सक्षम करते.

उच्च ओव्हरलोड क्षमता आणि थर्मल स्थिरता--तेल-मग्न शीतकरण प्रणाली सतत उच्च-भाराच्या परिस्थितीत किंवा चढ-उतार इनपुट व्होल्टेजमध्ये स्थिर कामगिरी सुनिश्चित करते.

कमी आवाज ऑपरेशन--ऑप्टिमाइज्ड कोर जॉइंट स्ट्रक्चर आणि कंपन-डॅम्पिंग डिझाइन ऑपरेशनल आवाज कमी करते, निवासी किंवा आवाज-संवेदनशील वातावरणासाठी योग्य.

लवचिक स्थापनेसाठी कॉम्पॅक्ट स्ट्रक्चर--मॉड्युलर डिझाइन पोल-माउंट, पॅड-माउंट किंवा सबस्टेशन कॉन्फिगरेशनसाठी, जागा-प्रतिबंधित किंवा बाह्य साइट्सशी जुळवून घेण्यास परवानगी देते.

मजबूत शॉर्ट-सर्किट सहन करण्याची क्षमता--फॉइल-प्रकार कमी-व्होल्टेज विंडिंग्ज आणि कडक कॉइल सपोर्ट स्ट्रक्चर्स अचानक फॉल्ट परिस्थितीत यांत्रिक अखंडता सुनिश्चित करतात.

सुलभ स्थापना आणि कमी देखभाल--मानकीकृत लिफ्टिंग लग, बेस माउंटिंग होल आणि केबल एंट्री पर्याय साइटवर इंस्टॉलेशन सुलभ करतात; पूर्णपणे सीलबंद डिझाइन नियमित देखभाल कमी करते.

आजीवन समर्थनासह दीर्घ सेवा जीवन--किमान 30 वर्षांच्या ऑपरेशनल जीवनासाठी डिझाइन केलेले, आजीवन तांत्रिक समर्थन आणि सुटे भाग उपलब्धतेद्वारे समर्थित.

व्होल्टेज रेग्युलेशनसाठी एकाधिक टॅपिंग श्रेणी-- ±5%, ±2×2.5% टॅपिंग पर्याय प्रदान करते, ग्रिड किंवा लोड भिन्नता पूर्ण करण्यासाठी अचूक व्होल्टेज समायोजन करण्यास अनुमती देते.

पर्यावरणास अनुकूल इन्सुलेट फ्लुइड पर्याय--इको-कॉन्शस ऍप्लिकेशन्ससाठी नैसर्गिक एस्टर (वनस्पती तेल) किंवा हाय-फायर-पॉइंट इन्सुलेट फ्लुइड्ससह उपलब्ध.

प्रश्नोत्तरे: की स्टेप अप ट्रान्सफॉर्मर इनसाइट्स

प्रश्न: स्टेप अप ट्रान्सफॉर्मर म्हणजे काय?

A: एक स्टेप अप ट्रान्सफॉर्मर कमी इनपुट व्होल्टेज उच्च आउटपुट व्होल्टेजमध्ये वाढवतो. यात प्राथमिक वळणावर कमी वळणे आहेत आणि दुय्यम वळणावर जास्त वळणे आहेत. या प्रकारचा ट्रान्सफॉर्मर अक्षय ऊर्जा प्रणालींसाठी महत्त्वपूर्ण आहे, जसे की सौर शेत आणि पवन ऊर्जा संयंत्रे, जेथे ग्रिड ट्रान्समिशनसाठी कमी-व्होल्टेज वीज निर्माण करणे आवश्यक आहे.

प्रश्न: हा स्टेप-अप ट्रान्सफॉर्मर ऊर्जा कार्यक्षमता कशी सुधारतो?

A: आमचा ट्रान्सफॉर्मर उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टीलचा वापर करतो ज्यामध्ये स्टेप्ड लॅप जॉइंट कोर डिझाइन आहे. पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत हे हिस्टेरेसिस आणि एडी करंट लॉस लक्षणीयरीत्या कमी करते, नो-लोड आणि लोड लॉस कमी करते, ज्यामुळे ऑपरेशनल खर्च थेट कमी होतो.

प्रश्न: स्टेप-अप ऍप्लिकेशन्ससाठी तेल-मग्न शीतकरण प्रणाली महत्त्वाची का आहे?

उ: इन्सुलेटिंग तेल डायलेक्ट्रिक शक्ती आणि कार्यक्षम उष्णता नष्ट करणे दोन्ही प्रदान करते. हे कोर आणि विंडिंगमधून टाकीच्या पृष्ठभागावर उष्णता हस्तांतरित करते, सतत उच्च-भार किंवा उच्च-तापमानाच्या स्टेप-अप ऍप्लिकेशन्समध्ये वैशिष्ट्यपूर्ण परिस्थितीतही स्थिर ऑपरेशन सुनिश्चित करते.

प्रश्न: हा स्टेप अप थ्री फेज मध्यम व्होल्टेज इलेक्ट्रिक ट्रान्सफॉर्मर घराबाहेर वापरता येईल का?

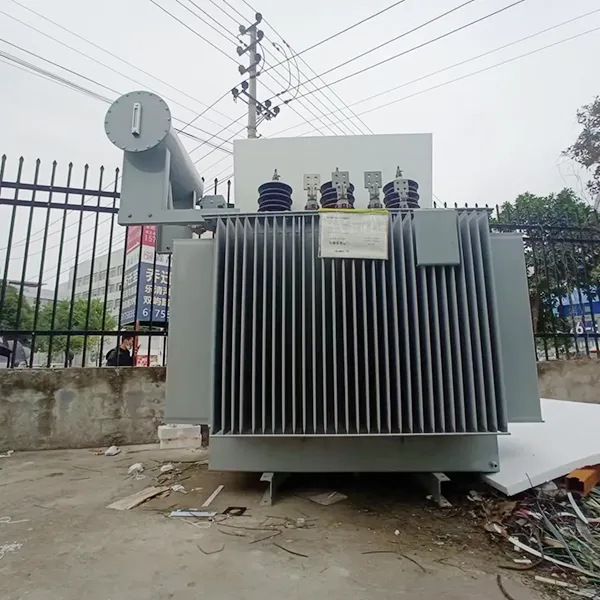

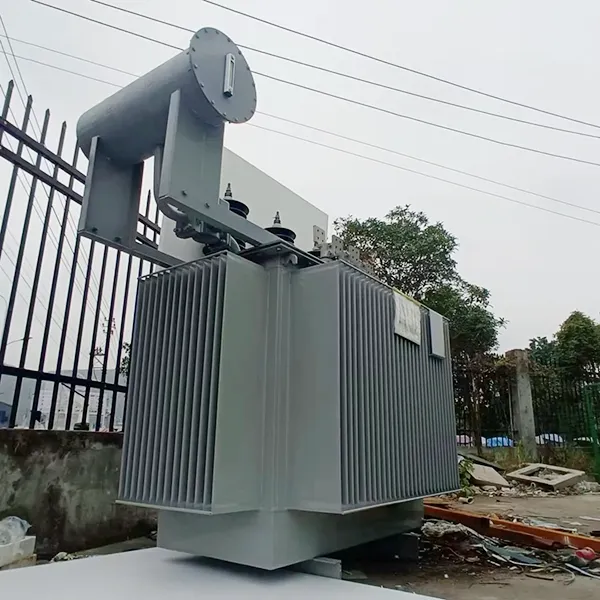

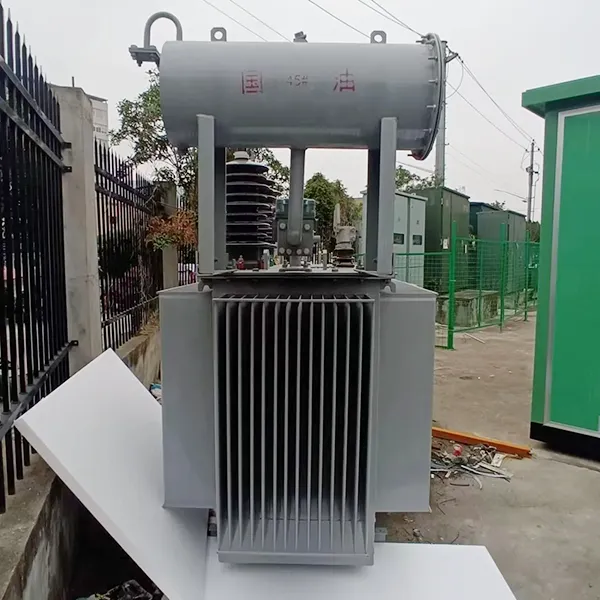

उ: होय. पूर्णपणे सीलबंद पन्हळी टाकी डिझाइन अंतर्गत घटकांना आर्द्रता, धूळ आणि संक्षारक वातावरणापासून संरक्षण करते, ज्यामुळे ते सौर उर्जा संयंत्र, पवन शेत आणि औद्योगिक सबस्टेशन्स सारख्या बाह्य स्थापनेसाठी आदर्श बनते.

वैशिष्ट्यांचे फायदे

लक्षणीयरीत्या कमी झालेल्या ऑपरेटिंग खर्च: ऑप्टिमाइझ केलेले चुंबकीय सर्किट आणि कमी-तोटा सामग्रीमुळे ऊर्जा नुकसान कमी होते, ट्रान्सफॉर्मरच्या जीवनकाळात विजेचा खर्च कमी होतो.

उच्च ऑपरेशनल विश्वासार्हता: प्रगत शॉर्ट-सर्किट प्रतिरोधक डिझाइन आणि सुधारित इन्सुलेशन प्रणाली ग्रीड चढउतार किंवा दोष परिस्थितीतही स्थिर ऑपरेशन सुनिश्चित करतात.

कमी देखभाल आवश्यकता: पूर्णपणे सीलबंद रचना तेल बदलण्याची गरज दूर करते आणि तपासणी वारंवारता कमी करते, डाउनटाइम आणि देखभाल खर्च कमी करते.

संक्षिप्त आणि जुळवून घेण्यायोग्य डिझाइन: मॉड्यूलर रचना जागा-मर्यादित वातावरणात लवचिक स्थापनेला अनुमती देते, तर प्रमाणित इंटरफेस स्विचगियर आणि नियंत्रण प्रणालीसह एकत्रीकरण सुलभ करतात.

उत्पादने पर्यावरणाशी जुळवून घेतात

अनुप्रयोग परिस्थिती

रिन्युएबल एनर्जी सिस्टीम्स: ग्रीड कनेक्शनसाठी कमी-व्होल्टेज पॉवर ते मध्यम-व्होल्टेज पातळी वाढवण्यासाठी सौर फार्म आणि पवन ऊर्जा संयंत्रांसाठी आदर्श.

औद्योगिक सुविधा: उत्पादन संयंत्रे आणि जड उद्योगांमध्ये वापरले जाते जेथे जनरेटर किंवा इन्व्हर्टरमधून कमी-व्होल्टेज वीज वितरणासाठी भारदस्त असणे आवश्यक आहे.

पायाभूत सुविधा प्रकल्प: विमानतळ, रेल्वे आणि डेटा सेंटरसाठी योग्य ज्यांना बॅकअप किंवा मुख्य पॉवर सिस्टमसाठी विश्वसनीय व्होल्टेज उंची आवश्यक आहे.

पॉवर स्टेशन्स: लहान प्रमाणात वीज निर्मिती केंद्रांमध्ये लागू केले जाते जेथे लांब अंतरावरील प्रसारणासाठी व्होल्टेज वाढवणे आवश्यक आहे.

उत्पादन तपशील

मुख्य सामग्री आणि प्रक्रिया

स्टेप-अप ट्रान्सफॉर्मर्स कोर उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टीलचा वापर करून स्टेप्ड लॅप जॉइंट डिझाइनसह तयार केला जातो. एकसमान चुंबकीय प्रवाह वितरण, नो-लोड लॉस आणि चुंबकीय प्रवाह कमी करणे सुनिश्चित करण्यासाठी कोर अचूक-कट आणि स्वयंचलितपणे स्टॅक केलेला आहे.

वळण रचना

उच्च-व्होल्टेज आणि कमी-व्होल्टेज दोन्ही विंडिंग्स ऑक्सिजन-मुक्त तांबे कंडक्टरसह जखमेच्या आहेत. लो-व्होल्टेज विंडिंग्स रेखांशाच्या तेल नलिकांसह फॉइल किंवा हेलिकल स्ट्रक्चरचा वापर करतात, यांत्रिक शक्ती वाढवतात आणि शॉर्ट-सर्किट सहन करण्याची क्षमता वाढवतात.

इन्सुलेशन आणि कूलिंग सिस्टम

उच्च-गुणवत्तेचे खनिज तेल किंवा पर्यावरणास अनुकूल हाय-फायर-पॉइंट इन्सुलेटिंग द्रवपदार्थ वापरला जातो. ऑइल-पेपर इन्सुलेशन सिस्टममध्ये व्हॅक्यूम ड्रायिंग आणि ऑइल-फिलिंग प्रक्रियेतून अवशिष्ट ओलावा आणि हवा काढून टाकली जाते, ज्यामुळे उच्च डायलेक्ट्रिक ताकद आणि दीर्घकालीन विश्वासार्हता सुनिश्चित होते.

टाकी आणि सीलिंग

नालीदार टाकीची रचना कंझर्व्हेटरची आवश्यकता न घेता थर्मल विस्ताराची भरपाई देते. पूर्णपणे सीलबंद रचना तेल ऑक्सिडेशन आणि ओलावा प्रवेश प्रतिबंधित करते, देखभाल वारंवारता कमी करते आणि तेलाचे आयुष्य वाढवते.

प्रश्नोत्तरे: उत्पादन आणि गुणवत्ता हमी

प्रश्न: तुम्ही स्टेप अप थ्री फेज ऑइल-इमर्स्ड ट्रान्सफॉर्मर शॉर्ट-सर्किट सहन करण्याची क्षमता कशी सुनिश्चित करता?

उत्तर: आमचे ट्रान्सफॉर्मर राष्ट्रीय मान्यताप्राप्त प्रयोगशाळांमध्ये शॉर्ट सर्किट चाचणी घेतात. फॉइल विंडिंग्ज, कडक कॉइल सपोर्ट्स आणि सेल्फ-लॉकिंग फास्टनर्स यांचे संयोजन अचानक बिघडलेल्या परिस्थितीत संरचना अबाधित राहण्याची खात्री देते.

प्रश्न: तुम्ही कोणती गुणवत्ता मानके पाळता?

A: सर्व उत्पादने IEC 60076, GB1094 आणि ISO 9001:2015 मानकांनुसार डिझाइन, उत्पादित आणि चाचणी केली जातात. प्रसूतीपूर्वी प्रत्येक युनिट सर्वसमावेशक दिनचर्या आणि प्रकारच्या चाचण्या घेते.

ट्रान्सफॉर्मरची रचना आणि चाचणी खालील मानकांचे पालन करते:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पॉवर ट्रान्सफॉर्मर्स》

GB/T6451-2015 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी तपशील आणि तांत्रिक आवश्यकता》

JB/T3837-2010 《ट्रान्सफॉर्मर उत्पादनांसाठी प्रकार पदनाम संकलित करण्याची पद्धत》

GB/T311.1-3.11-97 《उच्च व्होल्टेज ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणांसाठी इन्सुलेशन समन्वय आणि उच्च व्होल्टेज चाचणी तंत्र》

GB10237-88 《पॉवर ट्रान्सफॉर्मर्ससाठी इन्सुलेशन पातळी आणि डायलेक्ट्रिक चाचण्या - बाह्य इन्सुलेशन एअर क्लिअरन्स》

GB7595-87 《सेवेतील ट्रान्सफॉर्मर तेलासाठी गुणवत्ता मानक》

GB7328-87 《ट्रान्सफॉर्मर्ससाठी आवाज पातळीचे मापन》

GB7534-87 《आंशिक डिस्चार्जचे मोजमाप》

GB/T15164-94 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी लोडिंग मार्गदर्शक》

DL/T586-95 《उर्जा उपकरण वापरकर्त्यांच्या उत्पादन पर्यवेक्षणासाठी तांत्रिक मार्गदर्शक》

GB/T311.1-3.11-97 《उच्च व्होल्टेज ट्रान्समिशन आणि ट्रान्सफॉर्मेशन उपकरणांसाठी इन्सुलेशन समन्वय आणि उच्च व्होल्टेज चाचणी तंत्र》

GB2536-1990 《ट्रान्सफॉर्मर तेल》

JB/T56011-92 《तेल बुडवलेल्या पॉवर ट्रान्सफॉर्मरसाठी उत्पादन गुणवत्ता वर्गीकरण》

ZBK41005-89 《6-220KV ट्रान्सफॉर्मरची ध्वनी पातळी》
