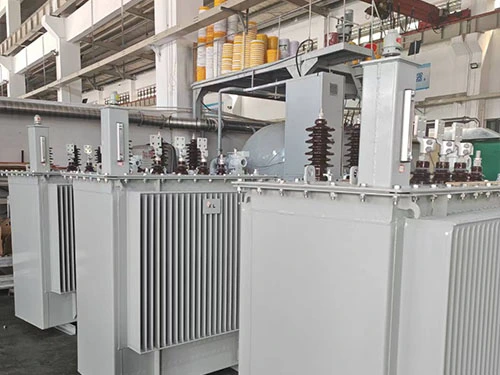

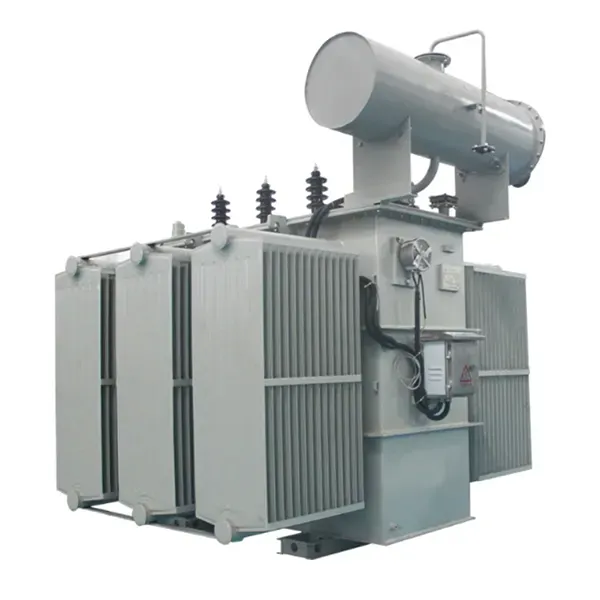

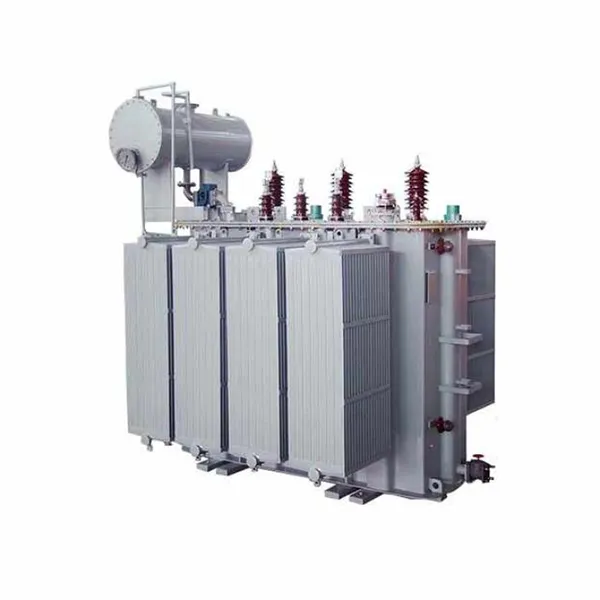

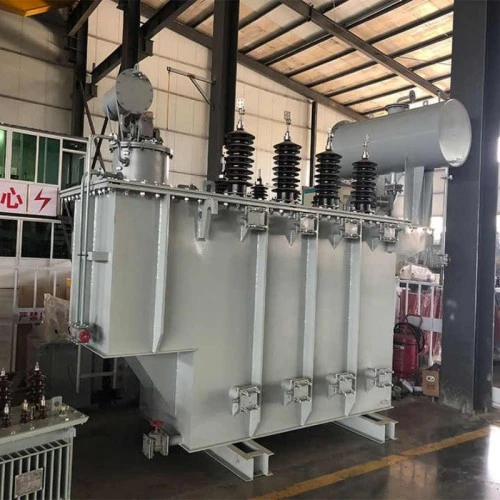

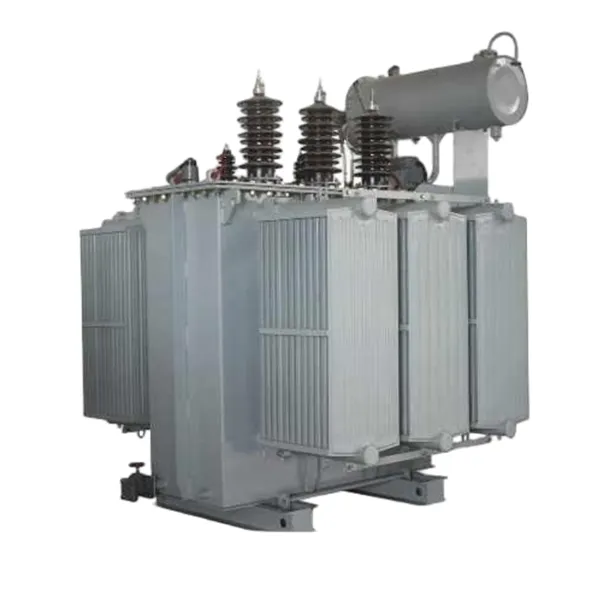

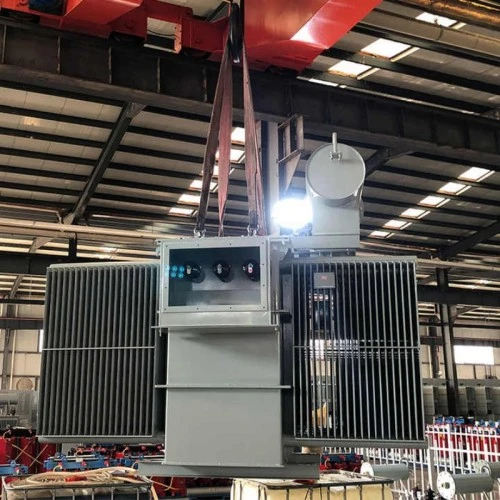

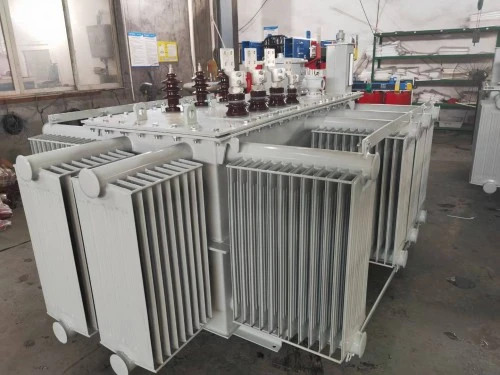

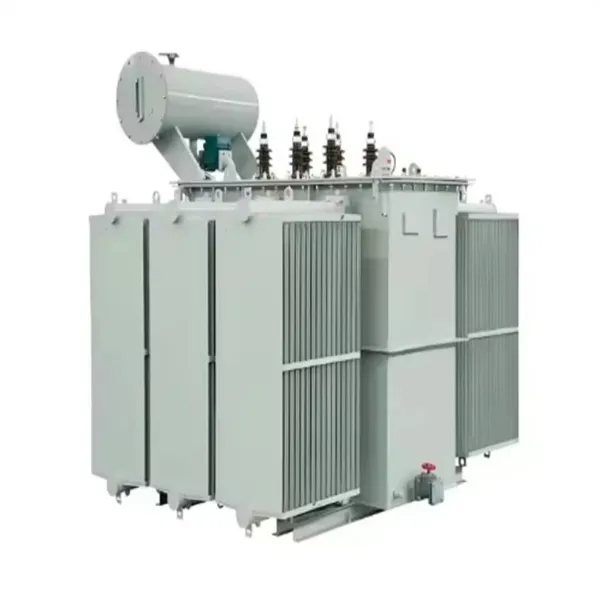

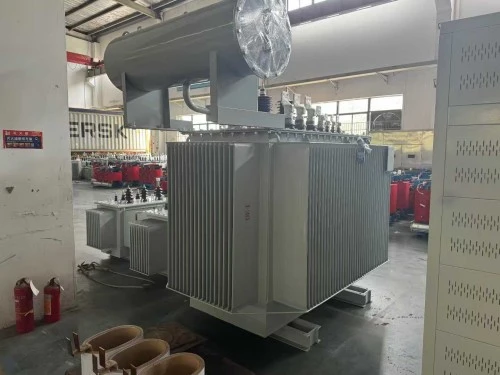

दोन विंडिंग सिंगल फेज ऑइल बुडवलेले ओएनएएन ट्रान्सफॉर्मर

टू वाइंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर पारंपारिक परंतु अत्यंत विश्वासार्ह पॉवर कन्व्हर्जन तंत्रज्ञानाच्या शिखराचे प्रतिनिधित्व करतो. येथेलुगाओ पॉवर कं, लि.आम्ही समजतो की कोणत्याही विद्युत वितरण नेटवर्कचा कणा त्याच्या ट्रान्सफॉर्मरच्या मजबूततेमध्ये असतो. हे मॉडेल विशेषत: उच्च-पारगम्यता सिलिकॉन स्टील कोरद्वारे विभक्त केलेल्या प्राथमिक आणि दुय्यम विंडिंग कॉन्फिगरेशनचा वापर करून दोन भिन्न इलेक्ट्रिकल सर्किट्समधील व्होल्टेज खाली करण्यासाठी किंवा स्टेप अप करण्यासाठी डिझाइन केलेले आहे.

"ओएनएएन" (ऑइल नॅचरल एअर नॅचरल) पदनाम हे सूचित करते की हे युनिट नैसर्गिक संवहन प्रक्रियेवर अवलंबून आहे. उष्णतारोधक तेल नैसर्गिकरित्या फिरते जसे ते गरम होते, औष्णिक ऊर्जा टाकीच्या भिंतींवर हस्तांतरित करते, जी नंतर सभोवतालच्या हवेत पसरते. यामुळे बाह्य कूलिंग पंखे किंवा पंपांची गरज नाहीशी होते, परिणामी ट्रान्सफॉर्मर केवळ शांतच नाही तर यांत्रिक बिघाड होण्याची शक्यता देखील कमी होते.

ऑटो-ट्रान्सफॉर्मरच्या विपरीत, आमचा टू विंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर प्राथमिक आणि दुय्यम बाजूंमधील संपूर्ण विद्युत अलगाव प्रदान करतो. हे गॅल्व्हॅनिक अलगाव सुरक्षिततेसाठी महत्त्वपूर्ण आहे, प्रभावीपणे हार्मोनिक्स फिल्टर करते आणि संवेदनशील डाउनस्ट्रीम उपकरणांचे क्षणिक वाढीपासून संरक्षण करते. उच्च-व्होल्टेज ट्रान्समिशन सबस्टेशनसाठी किंवा व्यावसायिक कॉम्प्लेक्ससाठी सेवा प्रवेश ट्रान्सफॉर्मर म्हणून वापरला जात असला तरीही, हे युनिट अपवादात्मक शॉर्ट-सर्किट सहन करण्याची क्षमता आणि थर्मल कार्यक्षमतेची हमी देते.

उत्पादन पॅरामीटर (विशिष्टता)

Lugao Power Co., Ltd. विशिष्ट ग्रिड आवश्यकता पूर्ण करण्यासाठी उच्च प्रमाणात सानुकूलनासह या युनिट्सचे उत्पादन करते. खाली मानक तांत्रिक वैशिष्ट्ये आहेत:

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रश्न: ऑटो-ट्रान्सफॉर्मरवर टू वाइंडिंग डिझाइन का निवडावे?

1. HV आणि LV सर्किट्स दरम्यान भौतिक आणि विद्युत अलगाव प्रदान करते.

2. लाट (उदा. विजा) दुय्यम बाजूकडे जाण्यापासून प्रतिबंधित करते.

3. निवासी, औद्योगिक नियंत्रण आणि वैद्यकीय सुविधांमध्ये सुरक्षिततेसाठी आवश्यक.

4. चढउतार लोड अंतर्गत चांगले व्होल्टेज नियमन ऑफर करते.

प्रश्न: सक्तीच्या कूलिंगऐवजी ओएनएएन कूलिंग का वापरावे?

1. कोणतेही हलणारे भाग (कोणतेही पंखे नाहीत, पंप नाहीत) - सहाय्यक प्रणालीमध्ये बिघाड होण्याचा धोका शून्य आहे.

2. मर्यादित देखभाल प्रवेशासह दुर्गम स्थानांसाठी आदर्श.

3. शांत ऑपरेशन--आवाज-संवेदनशील वातावरणासाठी योग्य.

4. कमीत कमी हस्तक्षेपाने आयुर्मान बहुतेकदा 25 वर्षांपेक्षा जास्त होते.

प्रश्न: लुगाओ पॉवर कोर आणि वाइंडिंग गुणवत्ता कशी सुनिश्चित करते?

1. स्टेप-लॅप कोर बांधकामासह CRGO सिलिकॉन स्टील वापरते.

2. मानक स्टॅक केलेले कोर विरुद्ध जवळजवळ 20% नो-लोड नुकसान कमी करते.

3. उच्च-वाहकता तांबे किंवा ॲल्युमिनियममधील विंडिंग्स, एकसमान जखमेच्या.

4. फॅक्टरी सोडण्यापूर्वी प्रत्येक युनिट हीट-रन आणि प्रेरित ओव्हरव्होल्टेज चाचण्या घेते.

विशिष्ट अनुप्रयोग परिस्थिती

1. ग्रामीण उपयोगिता वितरण: कृषी पंप आणि दुर्गम शेतात वीज वाहिन्यांचा विस्तार करणे.

2. रेल्वे सिग्नलिंग: ट्रॅक-साइड उपकरणांसाठी विश्वसनीय उर्जा प्रदान करणे.

3. निवासी संकुल: एकल-कुटुंब घरे किंवा उंच इमारती सेवांसाठी मध्यम व्होल्टेज 120V/240V वर खाली करणे.

4. औद्योगिक प्रकाश: हेवी-ड्यूटी औद्योगिक प्रकाश ग्रिडला शक्ती देणे.

5. नूतनीकरणयोग्य एकत्रीकरण: पृथक सिंगल-फेज लोड फीड करण्यासाठी सोलर इनव्हर्टरसह जोडणे.

उत्पादन तपशील

1. कोर आणि वळण बांधकाम

टू वाइंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मरचे हृदय त्याच्या गाभ्यामध्ये आहे. लुगाओ पॉवर उच्च-पारगम्यता सीआरजीओ स्टीलपासून बनवलेला एक अचूक-कट, माइटर्ड कोर वापरते. हे डिझाइन हवेतील अंतर कमी करते, चुंबकीय प्रवाह आणि आवाज लक्षणीयरीत्या कमी करते. विंडिंग्स एकाग्रतेने ठेवलेले असतात- LV वळण कोरच्या जवळ स्थित असते, HV वळण त्याच्याभोवती गुंडाळलेले असते. ही व्यवस्था इलेक्ट्रोमॅग्नेटिक कपलिंग आणि यांत्रिक शक्ती अनुकूल करते.

2. इन्सुलेशन आणि टाकी

आम्ही उच्च-दर्जाचे ट्रान्सफॉर्मर तेल (विनंतीनुसार खनिज तेल किंवा नैसर्गिक एस्टर) वापरतो जे डायलेक्ट्रिक इन्सुलेटर आणि कूलिंग माध्यम दोन्ही म्हणून कार्य करते. टाकी हेवी-ड्युटी स्टीलपासून बनविली गेली आहे, पाच-चरण पृष्ठभाग उपचार प्रक्रियेसह लेपित आहे: डीग्रेझिंग, फॉस्फेटिंग, प्राइमिंग, इंटरमीडिएट कोटिंग आणि यूव्ही-प्रतिरोधक पेंटचा अंतिम टॉपकोट. हे किनारी किंवा दमट वातावरणात गंज प्रतिकार सुनिश्चित करते.

3. गुणवत्ता आश्वासन आणि प्रमाणपत्रे

प्रत्येक युनिट ISO 9001:2015 मानकांचे पालन करून उत्पादित केले जाते. आमच्या चाचणी प्रोटोकॉलमध्ये हे समाविष्ट आहे:

1. नियमित चाचण्या: वाइंडिंग रेझिस्टन्स मापन, व्होल्टेज रेशो टेस्ट, नो-लोड लॉस आणि वर्तमान मापन, शॉर्ट-सर्किट प्रतिबाधा आणि डायलेक्ट्रिक चाचण्या.

2. प्रकार चाचण्या: तापमान वाढ चाचणी, लाइटनिंग इम्पल्स चाचणी (LI), आणि शॉर्ट-सर्किट सहन करण्याची क्षमता चाचणी.

3. आमचे ट्रान्सफॉर्मर आंतरराष्ट्रीय बाजारात स्वीकारले जातील याची खात्री करून, आमच्याकडे IEC 60076 आणि ANSI/IEEE C57.12.00 सारख्या जागतिक मानकांची पूर्तता करणारी प्रमाणपत्रे आहेत.

लुगाओ पॉवर का निवडावे? (स्पर्धक तुलना)

टू वाइंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर सोर्सिंग करताना, मार्केट कमी किमतीच्या पर्यायांनी भरलेले असते जे साहित्याच्या गुणवत्तेशी तडजोड करते. Lugao Power Co., Ltd. वेगळे का आहे ते येथे आहे:

आमची वचनबद्धता: आम्ही फक्त ट्रान्सफॉर्मर विकत नाही; आम्ही अभियंता उपाय प्रदान करतो. आमची तांत्रिक टीम प्रतिबाधा गणना, टॅप चेंजर कॉन्फिगरेशन आणि इंस्टॉलेशन मार्गदर्शनासाठी मदत करते. लुगाओ पॉवरसह, तुम्हाला दोन विंडिंग सिंगल फेज ऑइल इमर्स्ड ONAN ट्रान्सफॉर्मर मिळतो जो कमी देखभाल गरजा आणि उच्च उर्जा कार्यक्षमतेमुळे सातत्याने कमी एकूण मालकीचा खर्च (TCO) देतो.

अर्ज केस स्टडी: ग्रामीण विद्युतीकरण प्रकल्प

2024 च्या Q2 मध्ये, आग्नेय आशियातील नगरपालिका युटिलिटीला विजेच्या कडकडाटामुळे आयात केलेल्या ड्राय-टाइप ट्रान्सफॉर्मरच्या वारंवार अपयशाचा सामना करावा लागला. त्यांनी लुगाओ पॉवरच्या टू विंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर युनिट्स (50 kVA, 11kV/230V) वर स्विच केले.

परिणाम:

1. कमी झालेला अयशस्वी दर: दोन पावसाळी हंगामात 0% अपयशी दर.

2. थर्मल परफॉर्मन्स: ONAN कूलिंगने 90% लोड अंतर्गत मागील युनिट्सपेक्षा 15°C कमी वळण तापमान राखले.

3. देखभाल: मजबूत तेल संरक्षण प्रणालीमुळे युटिलिटीने शून्य देखभाल हस्तक्षेप नोंदवला.

पॅकेजिंग आणि शिपिंग

लॉजिस्टिक्स उत्पादनाइतकेच गंभीर असू शकते हे समजून घेऊन, लुगाओ पॉवर हे सुनिश्चित करते की प्रत्येक टू विंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर ग्लोबल ट्रांझिटसाठी पॅकेज केलेले आहे.

पॅकेजिंग: युनिट्स उच्च-गुणवत्तेच्या इन्सुलेटिंग तेलाने भरलेली असतात. आम्ही निर्यातीसाठी लाकडी क्रेट्स (ISPM 15 प्रमाणित) वापरतो किंवा संरक्षणात्मक रॅपिंगसह स्टील फ्रेम्स वापरतो. संक्रमणास होणारे नुकसान टाळण्यासाठी सर्ज अरेस्टर्स आणि बुशिंग्स शॉक-शोषक फोममध्ये स्वतंत्रपणे पॅक केले जातात.

दस्तऐवजीकरण: प्रत्येक शिपमेंटमध्ये सर्वसमावेशक मॅन्युअल, चाचणी अहवाल आणि स्थापना आकृत्या समाविष्ट असतात.

लीड टाइम: मानक युनिट्स 20--25 कार्य दिवसांमध्ये उपलब्ध आहेत. सानुकूल ऑर्डरसाठी 30--35 दिवस आवश्यक आहेत.

लोडिंग पोर्ट: निंगबो.

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: हा ट्रान्सफॉर्मर अति तापमानात घराबाहेर वापरता येईल का?

A: अगदी. ONAN शीतकरण प्रणाली -25°C ते +50°C पर्यंतचे वातावरणीय तापमान हाताळण्यासाठी डिझाइन केलेली आहे. अत्यंत वातावरणासाठी (वाळवंट किंवा आर्क्टिक), लुगाओ पॉवर तेलाचे प्रमाण आणि टाकीचे रेडिएटर डिझाइन त्यानुसार समायोजित करू शकते. मजबूत टँक कोटिंग यूव्ही आणि ओलावा प्रतिरोध सुनिश्चित करते, ज्यामुळे टू विंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर पोल-माउंटिंग किंवा ग्राउंड-लेव्हल आउटडोअर इंस्टॉलेशनसाठी आदर्श बनते.

Q2: या ट्रान्सफॉर्मरचे विशिष्ट आयुष्य किती आहे?

उत्तर: योग्य स्थापना आणि नियमित तेल चाचणीसह, ऑपरेशनल आयुर्मान सामान्यत: 25 ते 30 वर्षांच्या दरम्यान असते. कोर आणि विंडिंग्स थर्मल क्लाससह डिझाइन केलेले आहेत जे रेट केलेल्या लोड परिस्थितीत 30-वर्षांचे इन्सुलेशन आयुष्यासाठी परवानगी देतात. लुगाओ पॉवर विस्तारित सेवा करारासह, मानक 5 वर्षांची उत्पादन हमी देते.

Q3: तुम्ही व्होल्टेज नियमनासाठी टॅप चेंजर्स प्रदान करता?

उ: होय. आम्ही अर्जावर अवलंबून ऑफ-सर्किट टॅप चेंजर्स (OCTC) आणि ऑन-लोड टॅप चेंजर्स (OLTC) दोन्ही ऑफर करतो. मानक वितरणासाठी, आम्ही ग्रीड चढउतारांसाठी समायोजित करण्यासाठी डी-एनर्जाइज्ड टॅप्स (+/- 2.5% किंवा 5%) एकत्रित करतो. सतत व्होल्टेजची आवश्यकता असलेल्या संवेदनशील औद्योगिक उपकरणांसाठी तुम्ही टू विंडिंग सिंगल फेज ऑइल इमर्स्ड ओएनएएन ट्रान्सफॉर्मर खरेदी करत असल्यास, आम्ही ओएलटीसी सिस्टम स्थापित करू शकतो.

Q5: मानक ट्रान्सफॉर्मर आणि तुम्ही ऑफर करत असलेल्या "हेवी ड्यूटी" प्रकारात काय फरक आहे?

उत्तर: आमची मानक युनिट्स व्यावसायिक आणि सामान्य निवासी वापरासाठी बांधली गेली आहेत. आमचे "हेवी ड्यूटी" प्रकारदोन विंडिंग सिंगल फेज ऑइल बुडवलेले ओएनएएन ट्रान्सफॉर्मरकमी कालावधीसाठी 150% पर्यंत चक्रीय ओव्हरलोड्सचा सामना करण्यासाठी कॉपर क्रॉस-सेक्शन, प्रबलित कोर योक आणि इन्सुलेट ऑइल (नैसर्गिक एस्टर) ची उच्च श्रेणीची वैशिष्ट्ये. हे वेल्डिंग ऍप्लिकेशन्स, खाणकाम उपकरणे किंवा कृषी भारांसाठी आदर्श आहे जेथे प्रारंभिक प्रवाह जास्त आहेत.

Lugao Power Co., Ltd. शी आजच संपर्क साधा

तुमच्या पॉवर नेटवर्कची सातत्य सुनिश्चित करा. आमच्या टू वाइंडिंग सिंगल फेज ऑइल इमर्स्ड ONAN ट्रान्सफॉर्मरची टिकाऊपणा, कार्यक्षमता आणि सुरक्षितता निवडा. कोट्स, तांत्रिक रेखाचित्रे किंवा मोठ्या प्रमाणात ऑर्डर सवलतींसाठी, कृपया खालील चौकशी फॉर्म वापरा.
