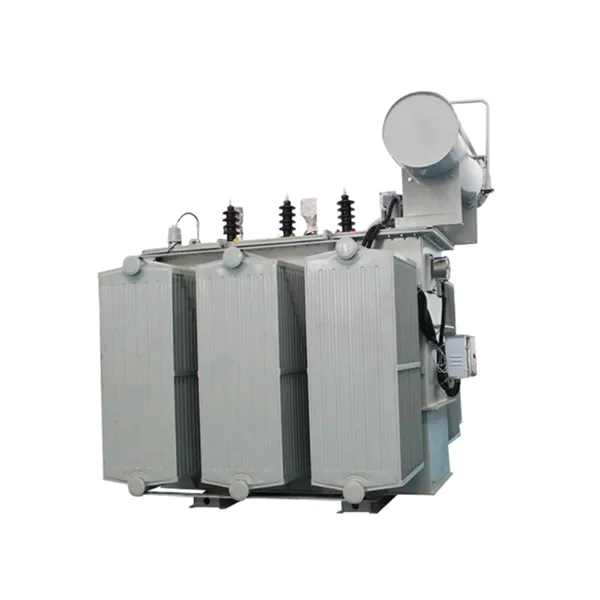

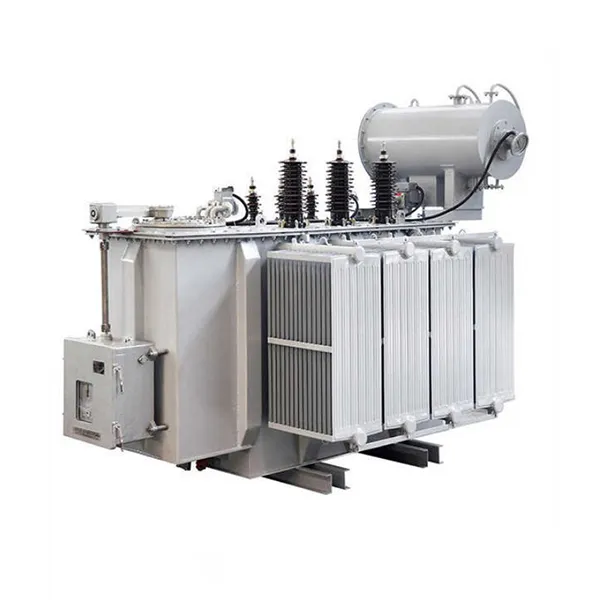

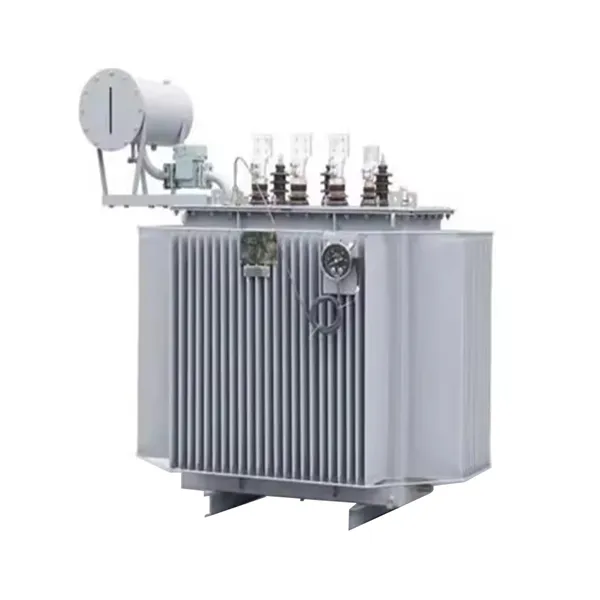

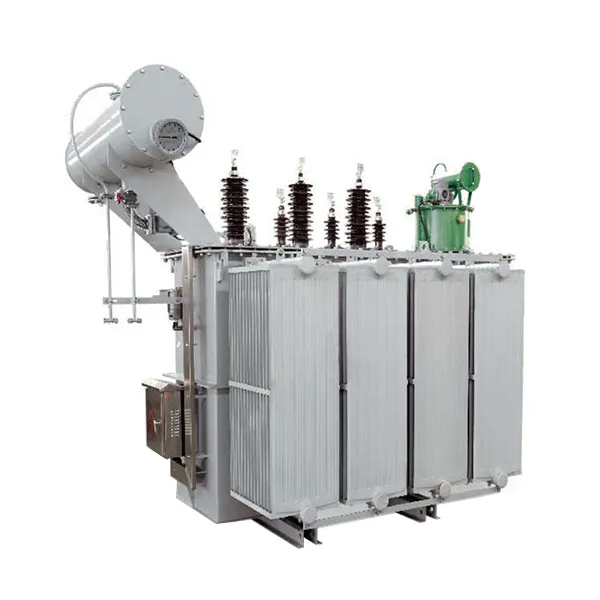

500kva तेल बुडवलेला आउटडोअर हाय व्होल्टेज ट्रान्सफॉर्मर

500kVA वर रेट केलेला हा तीन-टप्प्यामध्ये तेल-विसर्जन केलेला आउटडोअर हाय-व्होल्टेज ट्रान्सफॉर्मर, 10kV किंवा 35kV सारख्या उच्च व्होल्टेजला 0.4kV सारख्या कमी व्होल्टेज पातळीपर्यंत खाली आणण्यासाठी डिझाइन केले आहे, ज्यामुळे ते टर्मिनल वितरण प्रणालीसाठी आदर्श आहे. ट्रान्सफॉर्मरमध्ये उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टीलपासून तयार केलेला कोर आहे ज्यामध्ये स्टेप्ड लॅप जॉइंट डिझाइन आहे, ज्यामुळे हिस्टेरेसिस आणि एडी करंट नुकसान प्रभावीपणे कमी होते. नो-लोड लॉस मूल्ये राष्ट्रीय मानकांपेक्षा लक्षणीयरीत्या पुढे आहेत.

दोन्ही उच्च-व्होल्टेज आणि कमी-व्होल्टेज विंडिंग्स ऑक्सिजन-मुक्त तांबे कंडक्टरपासून बनविल्या जातात. लो-व्होल्टेज वळण रेखांशाच्या तेल नलिकांसह फॉइल-जखमेच्या कॉन्फिगरेशनचा अवलंब करते, ज्यामुळे यांत्रिक शक्ती आणि शॉर्ट-सर्किट सहन करण्याची क्षमता लक्षणीयरीत्या सुधारते. पूर्णपणे सीलबंद नालीदार टाकीचे डिझाइन तेलाच्या आवाजातील बदलांची आपोआप भरपाई करताना उत्कृष्ट उष्णता नष्ट करते. हे डिझाईन इन्सुलेटिंग ऑइल आणि सभोवतालच्या हवेच्या संपर्कास प्रतिबंध करते, तेल ऑक्सिडेशन आणि आर्द्रता काढून टाकते, त्यामुळे सेवा आयुष्य वाढवते.

तेलाने बुडवलेला ट्रान्सफॉर्मर ग्रिड व्होल्टेज चढउतार सामावून घेण्यासाठी एकाधिक टॅपिंग श्रेणींना (±5%, ±2×2.5%) सपोर्ट करतो. त्याचे कॉम्पॅक्ट, मजबूत बांधकाम पोल-माउंटेड, प्लॅटफॉर्म किंवा ग्राउंड-लेव्हल आउटडोअर इंस्टॉलेशन्ससाठी अनुकूल आहे, विविध हवामान परिस्थितीत विश्वसनीय कामगिरी सुनिश्चित करते.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

उच्च उर्जा कार्यक्षमता: उच्च-पारगम्यता सिलिकॉन स्टील आणि ऑप्टिमाइझ्ड कोर स्ट्रक्चर वापरते, पारंपारिक उत्पादनांच्या तुलनेत नो-लोड लॉस 15% पेक्षा कमी करते, उपकरणाच्या आयुष्यभर मोजता येण्याजोग्या उर्जेची बचत करते.

पूर्णपणे सीलबंद बांधकाम: नालीदार टाकीचे डिझाइन कंझर्व्हेटरची गरज काढून टाकते, तेल ऑक्सिडेशन आणि ओलावा शोषण्यास प्रतिबंध करते, देखभाल-मुक्त ऑपरेशन सक्षम करते.

सुपीरियर वेदर रेझिस्टन्स: -25°C ते +40°C पर्यंत आणि 1000 मीटर पर्यंतच्या उंचीवर सभोवतालच्या तापमानात विश्वसनीयरित्या कार्य करते. IP54 संरक्षण धूळ आणि पावसाचा प्रतिकार सुनिश्चित करते.

उच्च शॉर्ट-सर्किट सहन करण्याची क्षमता: ग्रिड दोषांदरम्यान सुरक्षितता सुनिश्चित करण्यासाठी शॉर्ट-सर्किट प्रभाव चाचण्या उत्तीर्ण करून, विंडिंगला मजबूत क्लॅम्पिंग सिस्टमसह यांत्रिकरित्या मजबूत केले जाते.

लवचिक स्थापना: कॉम्पॅक्ट परिमाणे पोल-माउंटेड, प्लॅटफॉर्म किंवा ग्राउंड-लेव्हल इन्स्टॉलेशनला समर्थन देतात, शहरी आणि ग्रामीण दोन्ही साइटच्या मर्यादांशी जुळवून घेतात.

मुख्य अनुप्रयोग परिस्थिती

शहरी ऊर्जा वितरण नेटवर्क: निवासी क्षेत्रे, व्यावसायिक जिल्हे आणि औद्योगिक उद्यानांसाठी योग्य जेथे विश्वसनीय टर्मिनल वितरण आवश्यक आहे.

औद्योगिक सुविधा: मॅन्युफॅक्चरिंग प्लांट्स, प्रोसेसिंग लाइन्स आणि जड मशिनरी यांना स्थिर कमी-व्होल्टेज पॉवर प्रदान करते, चढ-उतार होणारे भार सहजतेने हाताळतात.

नूतनीकरणक्षम ऊर्जा प्रकल्प: स्टेप-अप किंवा वितरण अनुप्रयोगांसाठी फोटोव्होल्टेइक आणि पवन ऊर्जा निर्मिती प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते, बाह्य वातावरणाशी मजबूत अनुकूलतेसह.

पायाभूत सुविधांचे बांधकाम: विमानतळ, भुयारी मार्ग, रुग्णालये आणि डेटा केंद्रांमध्ये तैनात केले जाते जेथे उच्च वीज पुरवठा विश्वासार्हता गंभीर आहे.

तात्पुरता आणि आपत्कालीन वीज पुरवठा: संक्षिप्त आणि वाहतूक करण्यायोग्य डिझाइन तात्पुरत्या सबस्टेशन्स किंवा आपत्कालीन दुरुस्तीच्या परिस्थितीसाठी आदर्श बनवते.

उत्पादन तपशील

मुख्य सामग्री आणि उत्पादन प्रक्रिया

45° स्टेप्ड लॅप जॉइंट डिझाइनसह उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील वापरून कोर तयार केला जातो. घट्ट सांधे आणि एकसमान चुंबकीय मार्ग सुनिश्चित करण्यासाठी कोर लॅमिनेशन्स अचूक-शिअर केलेले असतात आणि स्वयंचलितपणे स्टॅक केलेले असतात. कोर अर्ध-कोरड्या काचेच्या टेपने सुरक्षितपणे बांधला जातो, ज्यामुळे कंपन आणि आवाज कमी होतो आणि नो-लोड तोटा कमी होतो.

वळण रचना

हाय-व्होल्टेज आणि लो-व्होल्टेज दोन्ही विंडिंग्स ऑक्सिजन-मुक्त तांबे कंडक्टर वापरून जखमेच्या आहेत, उच्च विद्युत चालकता आणि कमी प्रतिरोधक नुकसान देतात. लो-व्होल्टेज वळण एकसमान इंटर-लेयर इन्सुलेशन आणि अनुदैर्ध्य ऑइल डक्ट्ससह फॉइल-वाऊंड कॉन्फिगरेशनचा अवलंब करते, ज्यामुळे यांत्रिक शक्ती आणि शॉर्ट-सर्किट सहन करण्याची क्षमता लक्षणीय वाढते.

इन्सुलेशन आणि कूलिंग सिस्टम

उच्च-गुणवत्तेचे खनिज इन्सुलेटिंग तेल हे डायलेक्ट्रिक माध्यम आणि शीतलक दोन्ही म्हणून काम करते, उत्कृष्ट रासायनिक स्थिरता आणि डायलेक्ट्रिक सामर्थ्य प्रदान करते. ऑइल-पेपर इन्सुलेशन सिस्टममध्ये अवशिष्ट ओलावा आणि हवेचे फुगे काढून टाकण्यासाठी कठोर व्हॅक्यूम कोरडे आणि तेल भरण्याच्या प्रक्रियेतून पार पडतो, ज्यामुळे आंशिक डिस्चार्ज इनसेप्शन व्होल्टेज मानक आवश्यकतांपेक्षा जास्त आहे.

टाकी आणि सीलिंग संरचना

टाकीमध्ये एक नालीदार पॅनेल डिझाइन आहे जे उष्णता नष्ट करणे आणि थर्मल विस्तार भरपाई दोन्ही प्रदान करते, बाह्य संरक्षकाची आवश्यकता दूर करते. पूर्णपणे सीलबंद रचना तेल ऑक्सिडेशन आणि ओलावा प्रवेश प्रतिबंधित करते, ट्रान्सफॉर्मरच्या संपूर्ण सेवा जीवनात देखभाल-मुक्त ऑपरेशन सुनिश्चित करते. प्रेशर रिलीफ व्हॉल्व्ह आणि ऑइल लेव्हल गेज मानक सुरक्षा वैशिष्ट्ये म्हणून प्रदान केले जातात.

गुणवत्ता आणि चाचणी आश्वासन

प्रत्येक तेल बुडवलेला आउटडोअर हाय व्होल्टेज ट्रान्सफॉर्मर प्रसूतीपूर्वी सर्वसमावेशक दिनचर्या आणि प्रकारच्या चाचण्या घेतात, ज्यामध्ये लोड कमी होणे आणि भार कमी होणे मोजमाप, शॉर्ट-सर्किट प्रतिबाधा चाचण्या, प्रेरित ओव्हर-व्होल्टेज प्रतिकार चाचण्या, आंशिक डिस्चार्ज चाचण्या आणि लाइटनिंग इंपल्स चाचण्या समाविष्ट आहेत. सर्व प्रमुख कार्यप्रदर्शन निर्देशक राष्ट्रीय मानके आणि IEC तपशील या दोन्ही आवश्यकतांपेक्षा जास्त आहेत, जटिल फील्ड परिस्थितीत दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करतात.

प्रश्नोत्तरे: मुख्य उत्पादन अंतर्दृष्टी

Q1: 500kVA तेल बुडवलेला आउटडोअर हाय व्होल्टेज ट्रान्सफॉर्मर म्हणजे काय आणि तो कुठे वापरला जातो?

A: हा ट्रान्सफॉर्मर 500kVA क्षमतेसह 10kV किंवा 35kV सारख्या उच्च व्होल्टेजला 0.4kV सारख्या कमी व्होल्टेज पातळीपर्यंत खाली आणतो. हे शहरी वितरण नेटवर्क, औद्योगिक उद्याने, अक्षय ऊर्जा प्रकल्प आणि पायाभूत सुविधा अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जाते जेथे बाह्य स्थापना आणि दीर्घकालीन विश्वासार्हता आवश्यक आहे.

Q2: हा ट्रान्सफॉर्मर ऊर्जा कार्यक्षम कशामुळे होतो?

उ: उच्च-पारगम्यता धान्य-केंद्रित सिलिकॉन स्टील आणि ऑप्टिमाइझ केलेल्या कोर जॉइंट डिझाइनच्या वापराद्वारे ऊर्जा कार्यक्षमता प्राप्त केली जाते. ही वैशिष्ट्ये पारंपारिक उत्पादनांच्या तुलनेत नो-लोड लॉस 15% पेक्षा जास्त कमी करतात, ज्यामुळे ट्रान्सफॉर्मरच्या ऑपरेटींग लाइफमध्ये विजेची लक्षणीय बचत होते.

Q3: पूर्ण सीलबंद बांधकामाचे काय फायदे आहेत?

उ: पूर्णपणे सीलबंद नालीदार टाकी संरक्षक आणि श्वासोच्छ्वास प्रणालीची गरज दूर करते. हे इन्सुलेटिंग ऑइलला वातावरणातील हवेशी संपर्क साधण्यापासून प्रतिबंधित करते, ऑक्सिडेशन आणि आर्द्रता शोषण टाळते. हे देखभाल आवश्यकता कमी करते आणि तेल आणि ट्रान्सफॉर्मर दोन्हीचे सेवा आयुष्य वाढवते.

Q4: शॉर्ट-सर्किट परिस्थितीत हा ट्रान्सफॉर्मर कसा कार्य करतो?

A: 500kVA तेल बुडवलेला आउटडोअर हाय व्होल्टेज ट्रान्सफॉर्मर यांत्रिकरीत्या प्रबलित वाइंडिंग स्ट्रक्चर आणि मजबूत क्लॅम्पिंग सिस्टमसह डिझाइन केलेले आहे. याने राष्ट्रीय स्तरावर मान्यताप्राप्त चाचणी प्रयोगशाळांमध्ये शॉर्ट-सर्किट प्रभाव चाचण्या यशस्वीपणे पार केल्या आहेत, ग्रिड दोषांदरम्यान विश्वसनीय कामगिरी आणि सुरक्षितता सुनिश्चित केली आहे.

Q5: कोणती वॉरंटी आणि विक्रीनंतरचे समर्थन प्रदान केले जाते?

उत्तर: आम्ही सामान्य वापरा अंतर्गत उत्पादन दोष कव्हर करणारी 5 वर्षांची वॉरंटी ऑफर करतो. आजीवन तांत्रिक सहाय्य आणि सुटे भागांची उपलब्धता प्रदान केली जाते. अयशस्वी झाल्यास, आम्ही अधिसूचनेच्या एका तासाच्या आत प्रतिसाद देतो आणि 24 तासांच्या आत तांत्रिक कर्मचारी देशांतर्गत पाठवतो. ट्रान्सफॉर्मर 30 वर्षांपेक्षा कमी नसलेल्या सेवा आयुष्यासाठी डिझाइन केलेले आहे.

लुगाओ पॉवर का निवडावे?

प्रमाणन आणि गुणवत्ता हमी

ISO 9001:2008 गुणवत्ता व्यवस्थापन प्रणाली प्रमाणित

सीई चिन्हांकित

राष्ट्रीय ट्रान्सफॉर्मर गुणवत्ता पर्यवेक्षण आणि चाचणी केंद्राकडून चाचणी अहवाल टाइप करा

वितरणापूर्वी 100% नियमित चाचणी: नो-लोड लॉस, लोड लॉस, शॉर्ट-सर्किट प्रतिबाधा, प्रेरित ओव्हर-व्होल्टेज, आंशिक डिस्चार्ज, लाइटनिंग आवेग आणि बरेच काही

पॅकेजिंग आणि वितरण

पॅकेजिंग: समुद्र, जमीन किंवा रेल्वे वाहतुकीसाठी उपयुक्त लाकडी क्रेट किंवा हवामान-प्रतिरोधक गुंडाळलेले पॅकेजिंग

शिपिंग स्थिती: तेलाने भरलेले, सीलबंद, फॅक्टरी चाचणी अहवालांसह, सूचना पुस्तिका आणि स्थापना रेखाचित्रे

मानक ॲक्सेसरीज: ऑइल लेव्हल गेज, प्रेशर रिलीफ व्हॉल्व्ह, डायल थर्मामीटर, बुशिंग्ज, ग्राउंडिंग बोल्ट आणि संपूर्ण हार्डवेअर सेट

विक्रीनंतरची सेवा वचनबद्धता

5-वर्षांची वॉरंटी: चालू केल्यानंतर सामान्य वापरात उद्भवणाऱ्या गुणवत्तेच्या समस्यांसाठी विनामूल्य दुरुस्ती किंवा बदली.

आजीवन सेवा समर्थन: उत्पादनाच्या संपूर्ण जीवनकाळात तांत्रिक सहाय्य आणि सुटे भागांची उपलब्धता.

30-वर्ष डिझाइन लाइफ: दीर्घकालीन विश्वासार्हता सुनिश्चित करण्यासाठी उच्च-दर्जाच्या सामग्रीसह तयार केलेले.

आपत्कालीन प्रतिसाद: फॉल्ट नोटिफिकेशनच्या एका तासाच्या आत प्रतिसाद; 24 तासांच्या आत घरगुती ऑन-साइट सेवा.
