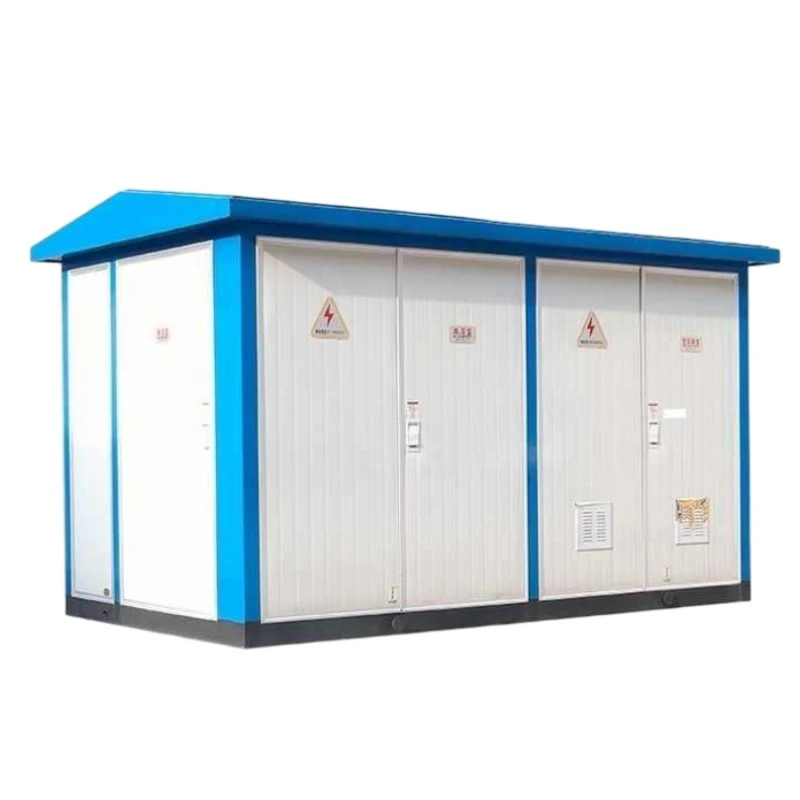

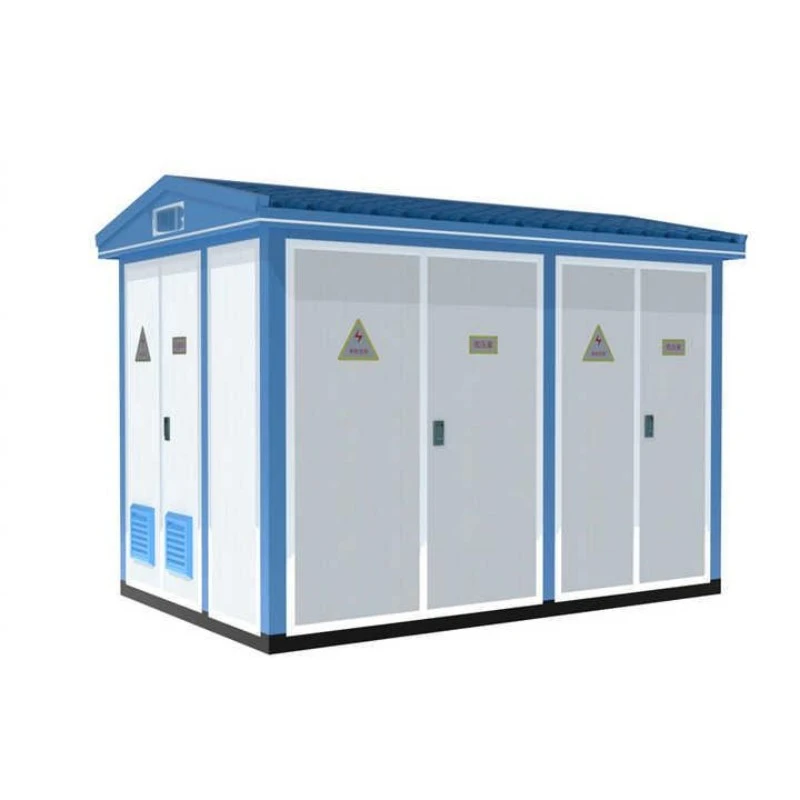

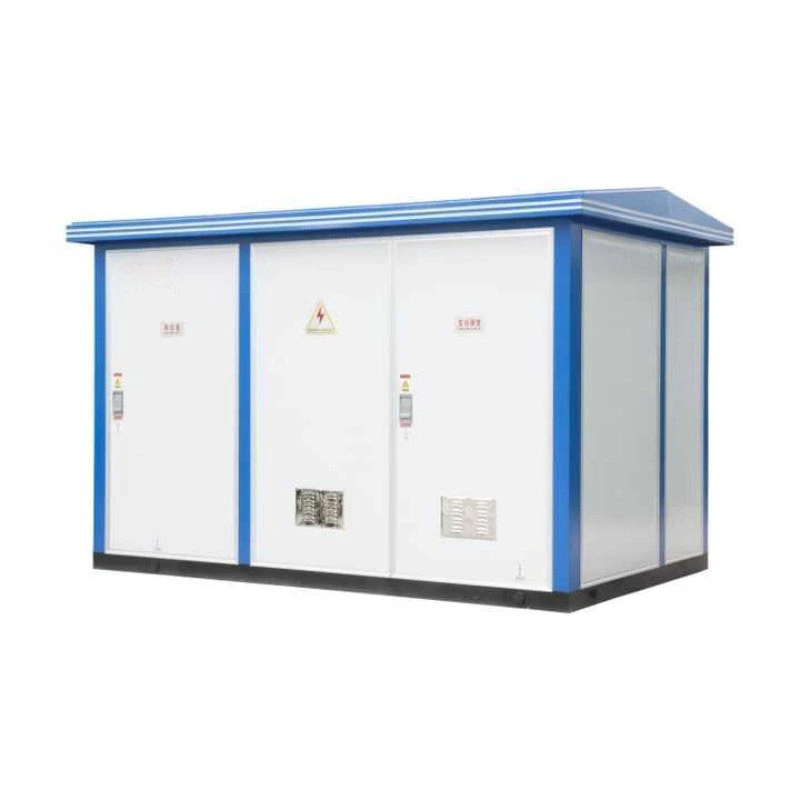

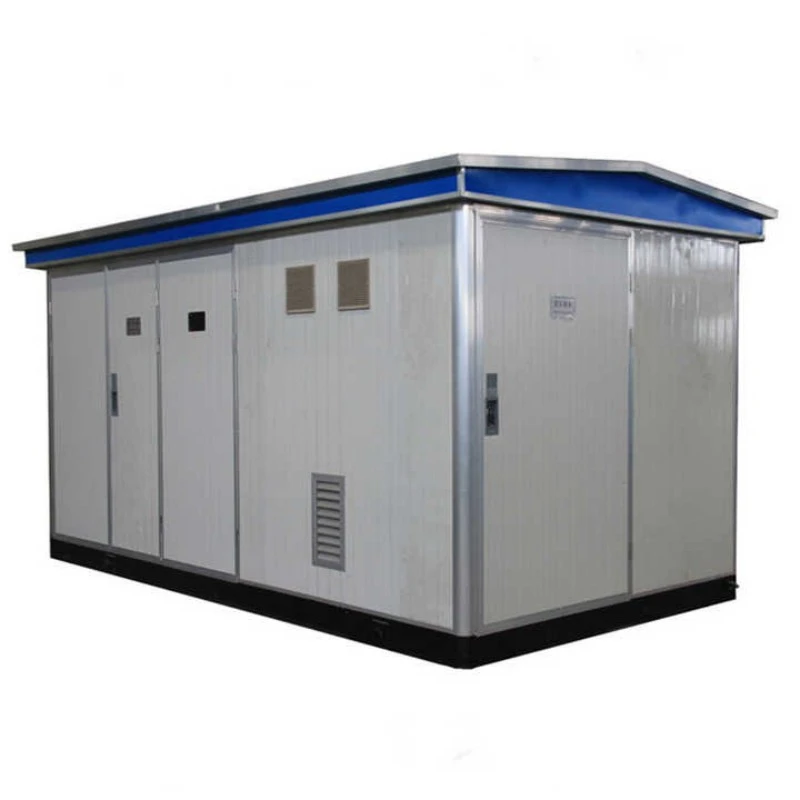

स्मार्ट पूर्व-स्थापित युरोपियन प्रकार ट्रान्सफॉर्मर सबस्टेशन

स्मार्ट प्री-इंस्टॉल केलेले युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन हे फॅक्टरी-असेम्बल केलेले, कॉम्पॅक्ट पॉवर डिस्ट्रिब्युशन युनिट आहे जे एकात्मिकमध्यम-व्होल्टेज स्विचगियर, कमी-व्होल्टेज वितरण पॅनेल, आणि तेल-बुडवलेला किंवा कोरड्या-प्रकारचा ट्रान्सफॉर्मर एकाच, बंदिस्त घरांमध्ये. पारंपारिक स्थापत्य अभियांत्रिकी सबस्टेशनच्या विपरीत, हे युरोपियन-शैलीचे युनिट प्रीफॅब्रिकेटेड, चाचणी आणि स्थापित करण्यासाठी तयार प्रणाली म्हणून वितरित केले जाते.

ते काय करते?

हे निवासी समुदाय, व्यावसायिक इमारती, कारखाने आणि नूतनीकरणक्षम ऊर्जा संयंत्रांमध्ये सुरक्षित वितरणासाठी मध्यम-व्होल्टेज वीज (सामान्यत: 6kV–35kV) कमी-व्होल्टेज पातळीपर्यंत (400V–690V) खाली आणते. स्मार्ट प्री-इंस्टॉल केलेले युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन लोड, तापमान आणि पॉवर गुणवत्तेच्या बुद्धिमान निरीक्षणास देखील समर्थन देते, रिमोट फॉल्ट निदान आणि स्वयंचलित अलार्म कार्ये सक्षम करते. हे स्मार्ट ग्रीड्स आणि अप्राप्य सबस्टेशनसाठी एक आदर्श पर्याय बनवते.

उत्पादन फायदे

1. स्मार्ट मॉनिटरिंग आणि रिमोट कंट्रोल

स्मार्ट प्री-इंस्टॉल केलेले युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन पर्यायी इंटेलिजेंट टर्मिनल युनिट (ITU) सह येते जे व्होल्टेज, करंट, पॉवर फॅक्टर आणि तेलाचे तापमान यावर रिअल-टाइम डेटा गोळा करते. डेटा 4G, इथरनेट किंवा फायबर ऑप्टिक्सद्वारे केंद्रीय नियंत्रण कक्षात प्रसारित केला जाऊ शकतो, ज्यामुळे साइटवरील तपासणी खर्च कमी होतो.

2. कॉम्पॅक्ट फूटप्रिंट आणि वेगवान तैनाती

ते कारखान्यात प्री-असेम्बल केलेले असल्यामुळे, स्मार्ट प्री-इंस्टॉल केलेल्या युरोपियन प्रकारच्या ट्रान्सफॉर्मर सबस्टेशनला साइटवर फक्त एक साधा पाया आवश्यक आहे. स्थापनेला आठवड्यांऐवजी 1-2 दिवस लागतात, नागरी कामे आणि जमीन व्यवसायात 60% पर्यंत बचत होते.

3. कठोर परिस्थितीत उच्च विश्वसनीयता

वाळवंटात, किनारी भागात किंवा उच्च-उंचीच्या प्रदेशात सतत कार्यरत राहून -25°C ते +40°C पर्यंत हे सबस्टेशन धूळ, पाऊस, मीठ धुके आणि अति तापमानाला प्रतिकार करते.

4. ऊर्जा कार्यक्षमता आणि कमी तोटा

S11 किंवा S13 मालिका लो-लॉस ट्रान्सफॉर्मरसह सुसज्ज, स्मार्ट प्री-इंस्टॉल केलेले युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन पारंपारिक युनिट्सच्या तुलनेत 30% पर्यंत नो-लोड लॉस कमी करते, 20 वर्षांच्या आयुष्यात थेट वीज बिल आणि कार्बन उत्सर्जन कमी करते.

5. पूर्णपणे सानुकूल करण्यायोग्य

आम्ही लवचिक कॉन्फिगरेशन ऑफर करतो: तांबे किंवा ॲल्युमिनियम विंडिंग्ज, ऑन-लोड टॅप चेंजर्स, ऑटोमॅटिक पॉवर फॅक्टर करेक्शन (APFC), आणि सर्ज अरेस्टर्स. तुम्हाला व्हिला क्षेत्रासाठी 200kVA युनिट किंवा इंडस्ट्रियल पार्कसाठी 2500kVA युनिटची आवश्यकता असली तरीही, आम्ही समाधान तयार करू शकतो.

उत्पादन वैशिष्ट्य

पूर्णपणे बंद आणि हवामानरोधक गृहनिर्माण---गॅल्वनाइज्ड स्टील किंवा ॲल्युमिनियम धातूंचे बनलेले, गंजरोधक पेंटसह लेपित, बाहेरील स्थापनेसाठी योग्य.

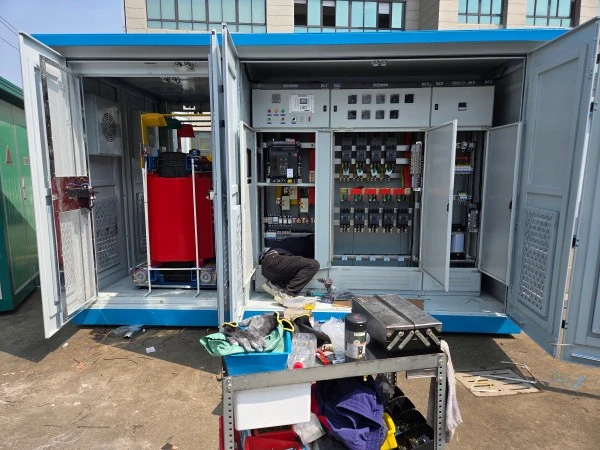

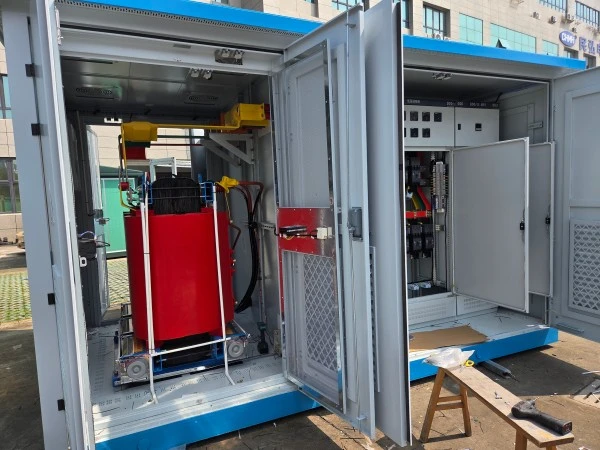

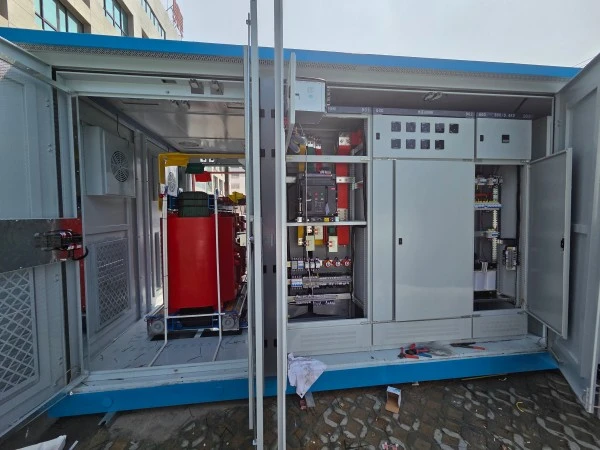

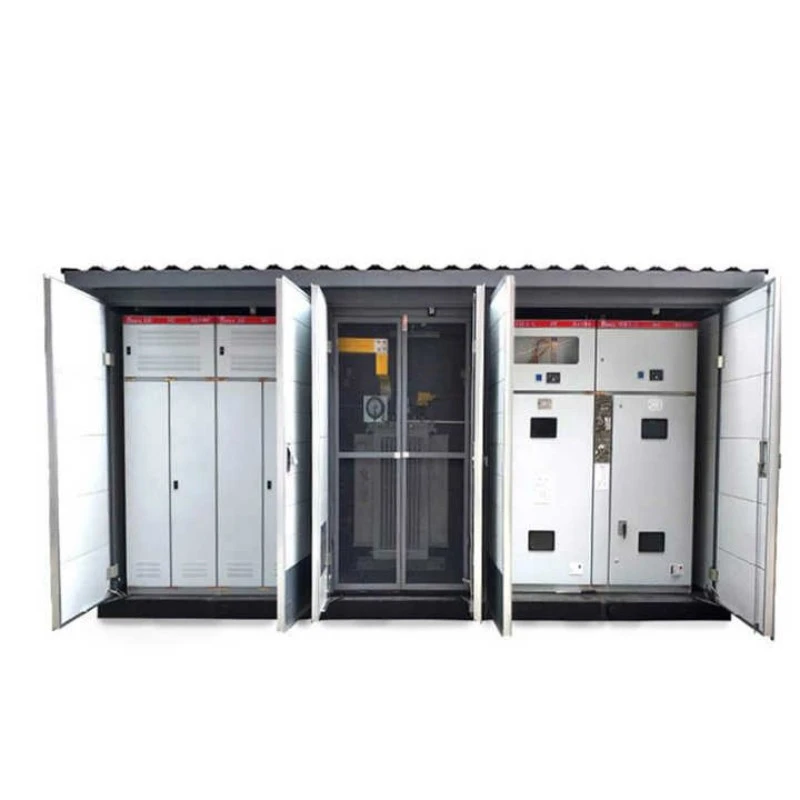

मॉड्युलर अंतर्गत मांडणी---एचव्ही स्विचगियर, ट्रान्सफॉर्मर आणि एलव्ही वितरणासाठी, ऑपरेटर सुरक्षिततेची खात्री करण्यासाठी यांत्रिक इंटरलॉकसह वेगळे कंपार्टमेंट.

इंटेलिजेंट कूलिंग सिस्टम---ड्राय-टाइप ट्रान्सफॉर्मरसाठी तापमान-नियंत्रित पंखे किंवा तेल-बुडवलेल्या युनिट्ससाठी नालीदार रेडिएटर पॅनेल, तापमान सेटपॉईंट ओलांडल्यावर आपोआप सक्रिय होते.

आर्क फ्लॅश आणि ओव्हरलोड संरक्षण---IEC 62271-202 मानकांची पूर्तता करण्यासाठी SF6 किंवा व्हॅक्यूम सर्किट ब्रेकर, फ्यूज केलेले स्विच आणि सर्ज प्रोटेक्शन डिव्हाइसेस (SPD) सह सुसज्ज.

वापरकर्ता-अनुकूल इंटरफेस---स्थानिक टचस्क्रीन डिस्प्ले (पर्यायी) रिअल-टाइम डेटा आणि फॉल्ट रेकॉर्ड दर्शविते, तर स्मार्टफोन ॲपद्वारे रिमोट ऍक्सेस देखभाल कर्मचाऱ्यांसाठी उपलब्ध आहे.

कमी आवाज ऑपरेशन---निवासी अनुप्रयोगांसाठी ध्वनी पातळी ≤55dB(A), कंपन-डॅम्पिंग माउंट्स आणि ध्वनिक इन्सुलेशन पॅनेलद्वारे प्राप्त केले जाते.

अँटी-थेफ्ट आणि सिक्युरिटी डिझाइन---हेवी-ड्यूटी लॉक, डोअर सेन्सर्स आणि पर्यायी सीसीटीव्ही इंटिग्रेशन स्मार्ट प्री-इंस्टॉल केलेले युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन रिमोट, अटेंडेड साइट्ससाठी योग्य बनवते.

उत्पादन अर्ज

स्मार्ट पूर्व-स्थापित युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन मोठ्या प्रमाणावर वापरले जाते:

शहरी वीज वितरण

निवासी संकुले, शॉपिंग मॉल्स, हॉटेल्स आणि रुग्णालये जिथे जागा मर्यादित आहे आणि अग्निसुरक्षा महत्त्वाची आहे.

अंडरग्राउंड पार्किंग लॉट्स किंवा रूफटॉप इंस्टॉलेशन्सना त्याच्या कॉम्पॅक्ट, ऑइल-कंटेनमेंट डिझाइनचा फायदा होतो.

अक्षय ऊर्जा प्रकल्प

सोलर फार्म आणि किनार्यावरील पवन उद्यानांना जलद उपयोजन आणि हवामान प्रतिकार आवश्यक आहे. हे सबस्टेशन पीव्ही इनव्हर्टर आणि विंड टर्बाइन कन्व्हर्टरसह अखंडपणे एकत्रित होते.

पायाभूत सुविधा आणि सार्वजनिक सुविधा

अखंड प्रकाश आणि वायुवीजन सुनिश्चित करण्यासाठी विमानतळ, भुयारी रेल्वे स्थानके, बोगदे आणि पूल त्याच्या उच्च विश्वासार्हतेवर आणि रिमोट मॉनिटरिंगवर अवलंबून असतात.

औद्योगिक आणि खाण साइट्स

कारखाने, रासायनिक संयंत्रे आणि खाणी ग्रिड दोष वेगळे करण्यासाठी आणि संवेदनशील यंत्रसामग्रीचे संरक्षण करण्यासाठी स्मार्ट पूर्व-स्थापित युरोपियन प्रकारच्या ट्रान्सफॉर्मर सबस्टेशनचा वापर करतात.

तात्पुरती आणि आपत्कालीन शक्ती

बांधकाम साइट्स, आपत्ती निवारण क्षेत्रे आणि बाह्य कार्यक्रमांना त्याच्या प्लग-अँड-प्ले स्वरूपाचा आणि सुलभ पुनर्स्थापनेचा फायदा होतो.

उत्पादन तपशील

गृहनिर्माण आणि यांत्रिक डिझाइन

स्मार्ट प्री-इंस्टॉल केलेल्या युरोपियन प्रकारच्या ट्रान्सफॉर्मर सबस्टेशनचे बाह्य आवरण लेसर-कट, वाकलेले आणि वेल्डेड स्टील प्लेट्स वापरून तयार केले जाते. वेल्डिंगनंतर, स्केल काढण्यासाठी संपूर्ण घरामध्ये शॉट ब्लास्टिंग केले जाते, त्यानंतर इलेक्ट्रोस्टॅटिक पावडर कोटिंग 80µm च्या किमान जाडीसह होते. हे किनारी किंवा औद्योगिक वातावरणासाठी C5-M गंज प्रतिरोध (ISO 12944) प्रदान करते.

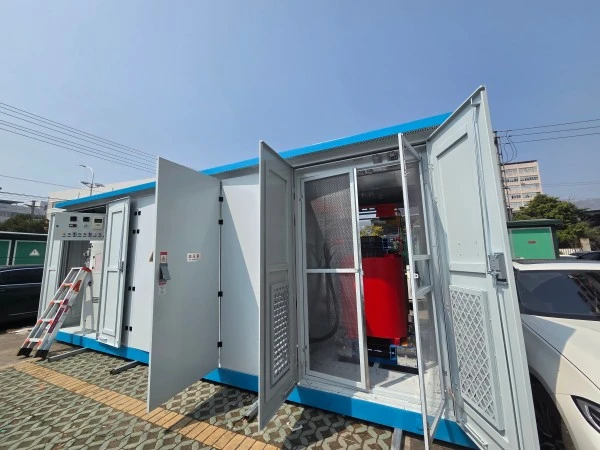

दरवाजे पॉलीयुरेथेन गॅस्केट, कॉम्प्रेशन लॅचेस आणि काढता येण्याजोग्या बिजागरांनी सुसज्ज आहेत. एक उतार असलेली छप्पर पाण्याचे एकत्रीकरण प्रतिबंधित करते, आणि बेस चॅनेलमध्ये फोर्कलिफ्ट पॉकेट्स आणि सहज वाहतुकीसाठी लिफ्टिंग लग्स समाविष्ट असतात.

ट्रान्सफॉर्मर कोर आणि विंडिंग्ज

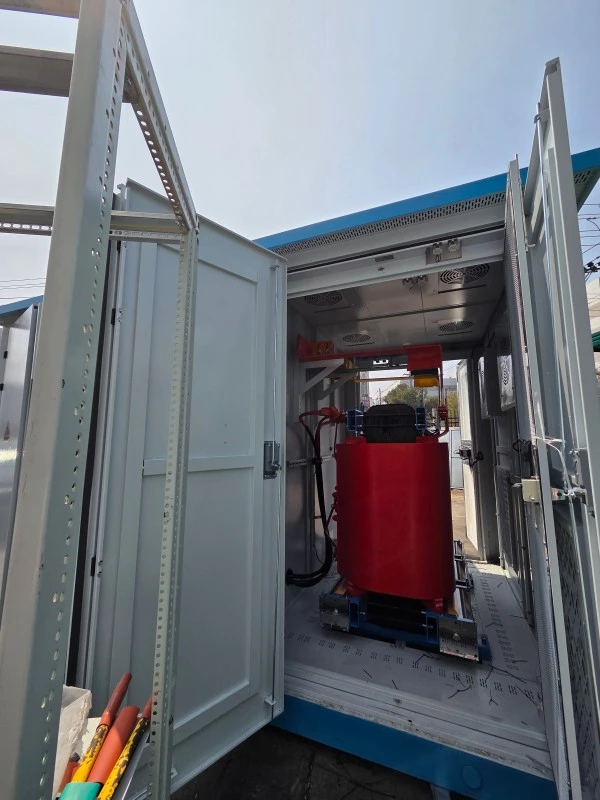

नो-लोड करंट कमी करण्यासाठी आम्ही स्टेप-लॅप जॉइंट्ससह उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील (0.23 मिमी किंवा 0.27 मिमी) वापरतो. विंडिंग्स ऑक्सिजन-मुक्त तांबे किंवा ॲल्युमिनियम फॉइल (कमी व्होल्टेजसाठी) आणि गोल तांबे वायर (उच्च व्होल्टेजसाठी) बनलेले असतात. कोरड्या प्रकारच्या आवृत्त्यांसाठी, क्लास एच इपॉक्सी रेझिन व्हॉईड्स दूर करण्यासाठी आणि आंशिक डिस्चार्ज <10pC प्राप्त करण्यासाठी व्हॅक्यूम-कास्ट आहे. तेल-बुडवलेल्या आवृत्त्यांसाठी, तेलाचा विस्तार शोषण्यासाठी आम्ही खनिज तेल किंवा नालीदार टाकीसह नैसर्गिक एस्टर द्रवपदार्थ वापरतो.

स्विचगियर आणि बसबार

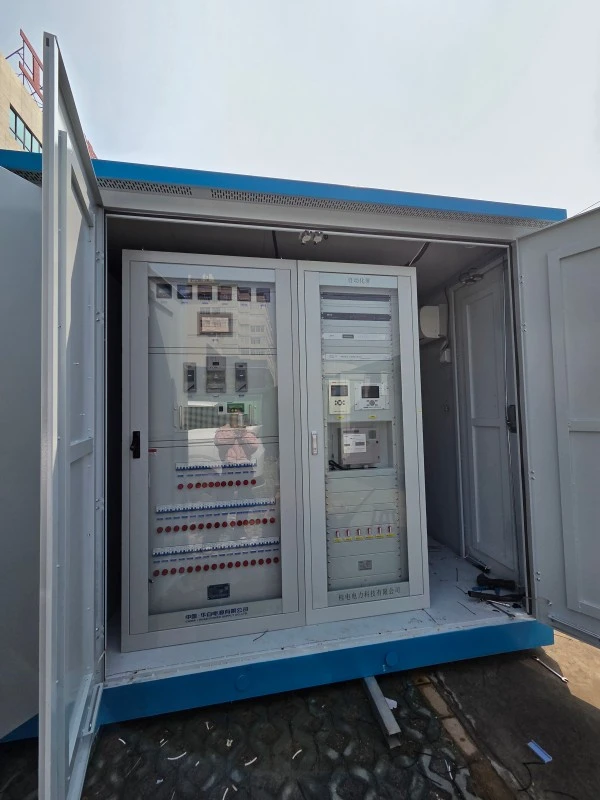

स्मार्ट पूर्व-स्थापित युरोपियन प्रकारच्या ट्रान्सफॉर्मर सबस्टेशनच्या आत, HV कंपार्टमेंटमध्ये दृश्यमान ब्रेक संपर्कांसह लोड ब्रेक स्विच किंवा सर्किट ब्रेकर (SF6 किंवा व्हॅक्यूम प्रकार) असतो. LV कंपार्टमेंटमध्ये मुख्य मोल्डेड केस सर्किट ब्रेकर (MCCB), फीडर ब्रेकर्स आणि 4000A पर्यंत रेट केलेली बसबार प्रणाली समाविष्ट आहे. सर्व बसबार हीट-श्रिंक इन्सुलेशनसह टिन-प्लेटेड तांबे आहेत.

इंटेलिजेंट मॉनिटरिंग सिस्टम (पर्यायी)

आम्ही स्मार्ट RTU (रिमोट टर्मिनल युनिट) समाकलित करतो जे 31 व्या ऑर्डरपर्यंत तीन-फेज व्होल्टेज, प्रवाह, सक्रिय/प्रतिक्रियाशील शक्ती आणि हार्मोनिक्स मोजते. डेटा दर 5 मिनिटांनी लॉग केला जातो आणि 90 दिवसांसाठी संग्रहित केला जातो. ओव्हरव्होल्टेज, अंडरव्होल्टेज, ओव्हर टेम्परेचर आणि दरवाजा उघडण्याचे अलार्म एसएमएस किंवा ईमेलद्वारे पाठवले जातात.

गुणवत्ता चाचणी

प्रत्येक स्मार्ट पूर्व-स्थापित युरोपियन प्रकारचे ट्रान्सफॉर्मर सबस्टेशन 100% फॅक्टरी चाचणी घेते:

1. डायलेक्ट्रिक प्रतिकार चाचणी (1 मिनिटासाठी 2.5kV)

2. डायनॅमिक शॉर्ट-सर्किट चाचणी (नक्कल)

3. IP54 पाणी प्रवेश चाचणी

4. तापमान वाढ चाचणी (पूर्ण लोडवर 8 तास)

5. आंशिक डिस्चार्ज मापन (कोरड्या प्रकारासाठी ≤10pC)

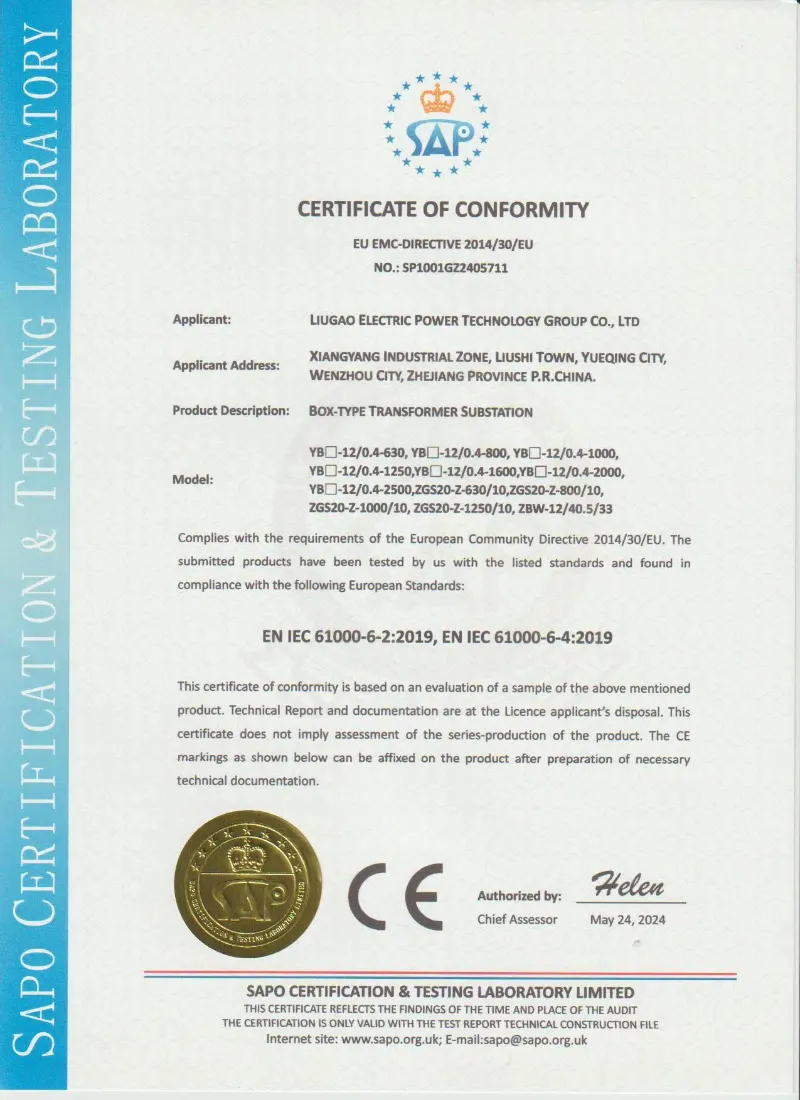

6. IEC 62271-202, GB/T 17467 आणि EN 61330 मानकांचे पालन करून प्रत्येक शिपमेंटसह चाचणी अहवाल प्रदान केले जातात.
