प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन टाइप सबस्टेशन

प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकाराचे सबस्टेशन हे फॅक्टरी-असेम्बल केलेले, तीन-चेंबर बंद वीज वितरण युनिट आहे जे मध्यम-व्होल्टेज वीज प्राप्त करण्यासाठी, रूपांतरित करण्यासाठी आणि कमी-व्होल्टेज लोडवर वितरित करण्यासाठी डिझाइन केलेले आहे. पारंपारिक काँक्रीट-निर्मित सबस्टेशन्सच्या विपरीत, ज्यासाठी ऑन-साइट बांधकामासाठी आठवडे लागतात, हे युनिट कनेक्शनसाठी तयार आहे.

ते काय आहे?

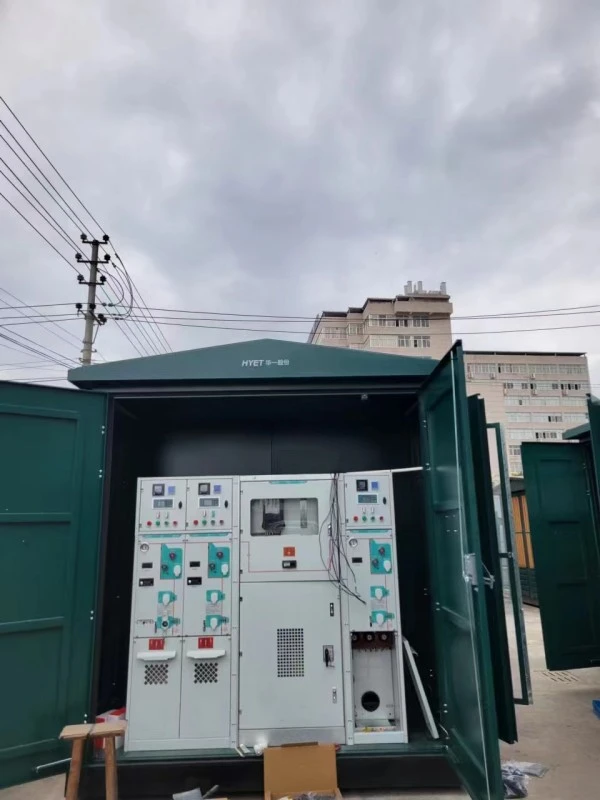

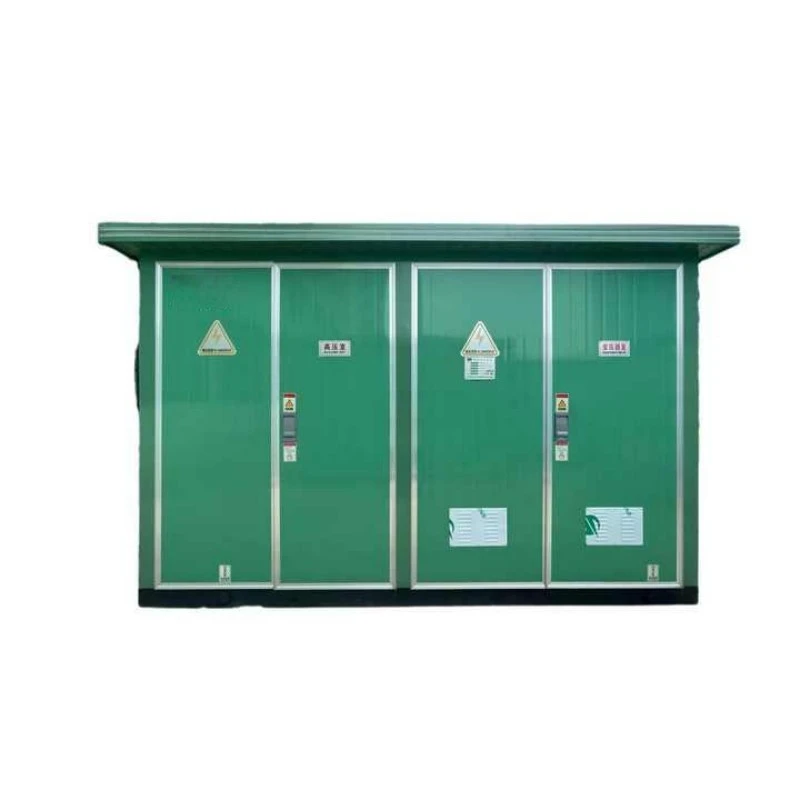

प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन टाइप सबस्टेशन (याला एयुरोपियन बॉक्स सबस्टेशन) मध्ये तीन वेगळे, विभक्त कंपार्टमेंट असतात:

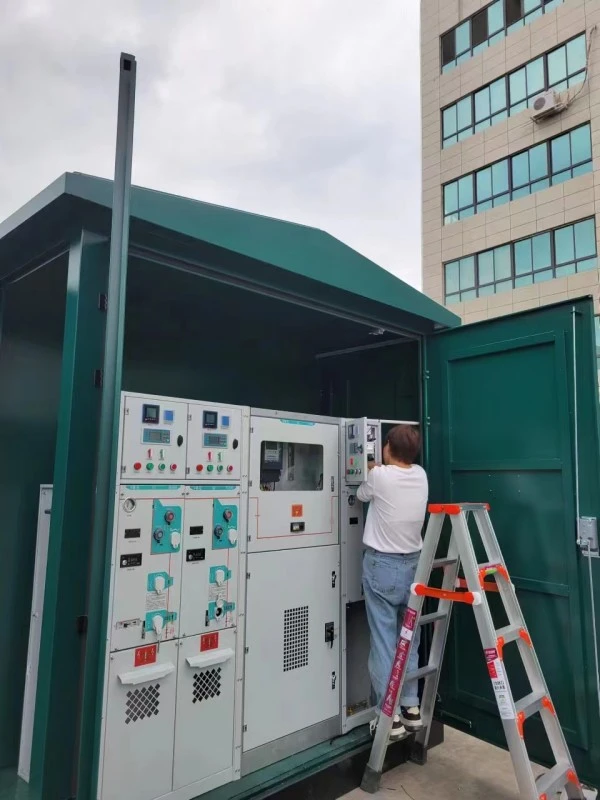

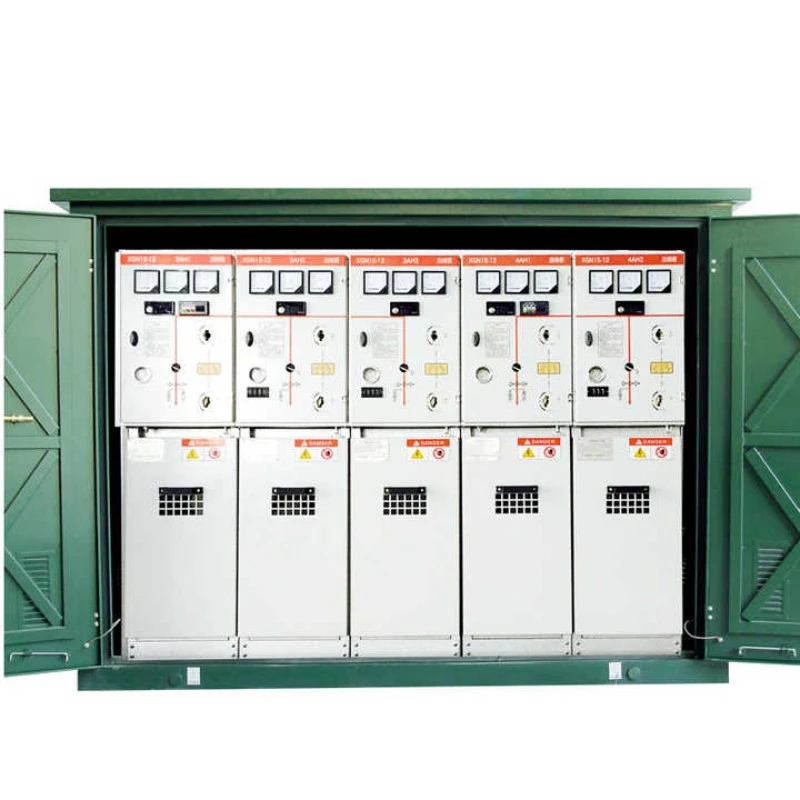

1. हाय-व्होल्टेज (HV) कंपार्टमेंट: घरे स्विचगियर, संरक्षण रिले आणि मीटरिंग उपकरणे.

2. ट्रान्सफॉर्मर कंपार्टमेंट: तेलाने बुडवलेला किंवा कोरड्या प्रकारचा ट्रान्सफॉर्मर असतो.

3. लो-व्होल्टेज (LV) कंपार्टमेंट: यामध्ये वितरण पॅनेल, सर्किट ब्रेकर्स आणि आउटगोइंग फीडर असतात.

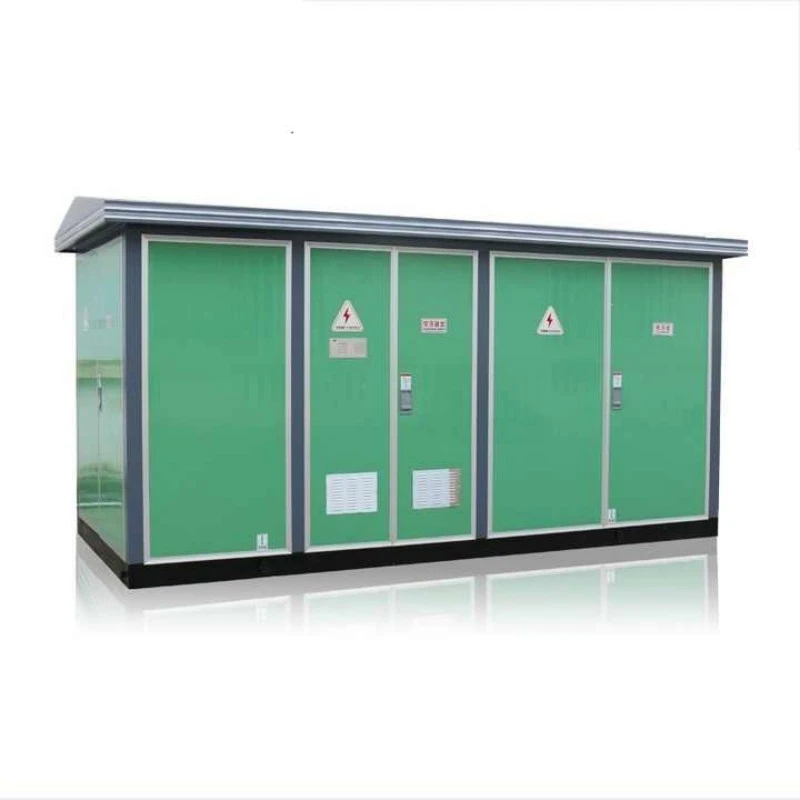

हे तिन्ही चेंबर्स "I" किंवा "II" आकारात एकल, वेदरप्रूफ स्टील किंवा कंपोझिट एन्क्लोजरमध्ये मांडलेले आहेत. दोष प्रसार रोखण्यासाठी प्रत्येक कंपार्टमेंट भौतिकरित्या धातूच्या विभाजनांद्वारे वेगळे केले जाते.

ते काय करू शकते?

हे उपकरण तीन मुख्य कार्ये करते:

1. स्टेप-डाउन व्होल्टेज रूपांतरण: येणारे मध्यम व्होल्टेज (6kV, 10kV, 20kV, 35kV) वापरण्यायोग्य कमी व्होल्टेज (400V, 230V) मध्ये रूपांतरित करते.

2. संरक्षण आणि अलगाव: डाउनस्ट्रीम मालमत्तेचे संरक्षण करून, फ्यूज किंवा सर्किट ब्रेकरद्वारे दोषपूर्ण सर्किट्स स्वयंचलितपणे वेगळे करते.

3. लोड व्यवस्थापन: निवडक स्विचिंग, मीटरिंग आणि मॉनिटरिंग सक्षम करून, एकाधिक आउटगोइंग सर्किट्सना वीज वितरित करते.

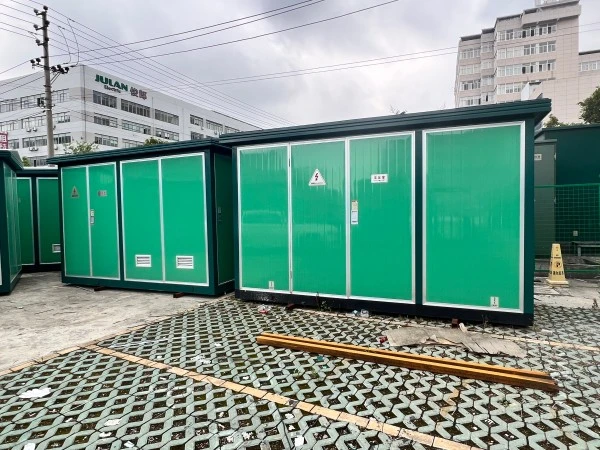

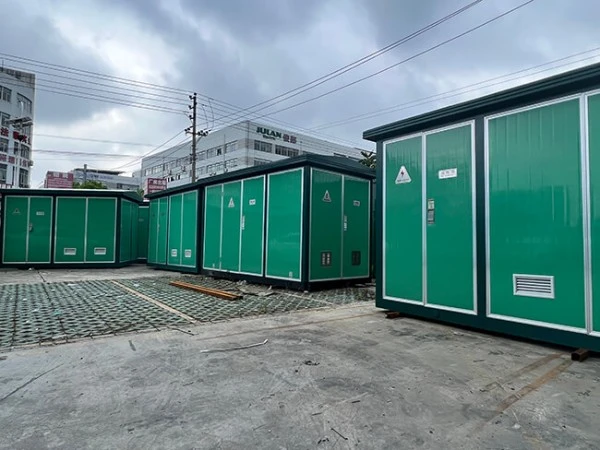

प्रीफेब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकाराचे सबस्टेशन प्री-वायर केलेले असल्यामुळे आणि कारखान्यात त्याची चाचणी केली जाते, यामुळे साइटवरील वायरिंगमधील गुंतागुंतीच्या त्रुटी दूर होतात. हे निवासी ब्लॉक्स, कारखाने, सोलर फार्म आणि ईव्ही चार्जिंग स्टेशन्समध्ये अंतिम वीज वितरणासाठी तंत्रिका केंद्र म्हणून काम करते.

उत्पादन फायदे

जेव्हा तुम्ही लुगाओ पॉवरमधून प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकारचे सबस्टेशन निवडता, तेव्हा तुम्हाला पारंपारिक सबस्टेशन्स आणि अमेरिकन प्रकारच्या पर्यायांपेक्षा पाच वेगळे स्पर्धात्मक फायदे मिळतात.

फायदा 1: वरिष्ठ कर्मचारी सुरक्षा

तीन-कंपार्टमेंट "कंपार्टमेंटलाइज्ड" डिझाइन हे कोणत्याही अस्सल प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन सबस्टेशनचे वैशिष्ट्य आहे. प्रत्येक विभाग यांत्रिक आणि इलेक्ट्रिकल इंटरलॉकसह पूर्णपणे जोडलेला आहे. उदाहरणार्थ, मुख्य ब्रेकर बंद असल्याशिवाय एलव्ही दरवाजा उघडू शकत नाही; अर्थिंग स्विच बंद केल्याशिवाय HV दरवाजा उघडू शकत नाही. हे अनुक्रमिक सुरक्षा तर्क लाइव्ह-फ्रंट एक्सपोजर प्रतिबंधित करते, ऑपरेटरसाठी आर्क-फ्लॅश जोखीम मोठ्या प्रमाणात कमी करते. अमेरिकन-प्रकारच्या सबस्टेशनमध्ये, याउलट, फ्यूज बदलण्याच्या वेळी अनेकदा थेट भाग उघड होतात.

फायदा 2: अखंडित वीज पुरवठा क्षमता

अमेरिकन प्रकारच्या युनिट्सच्या विपरीत जेथे फ्यूज बदलण्यासाठी संपूर्ण ट्रान्सफॉर्मर डी-एनर्जिझ करणे आवश्यक आहे, आमचे प्रीफेब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकारचे सबस्टेशन स्वतंत्र देखभाल करण्यास परवानगी देते. HV बाजू लाइव्ह असताना तुम्ही मीटर रीडिंगसाठी LV कंपार्टमेंट उघडू शकता. अधिक प्रगत आवृत्त्या लूप-स्विचिंग RMU (रिंग मेन युनिट) सामावून घेऊ शकतात, एक "टू-इन, टू-आउट" कॉन्फिगरेशन सक्षम करते जे अपस्ट्रीम फॉल्ट दरम्यान देखील डाउनस्ट्रीम ग्राहकांना पॉवर राखते. हे रुग्णालये आणि डेटा केंद्रांसाठी अपरिहार्य बनवते.

फायदा 3: उत्कृष्ट थर्मल व्यवस्थापन

प्रत्येक ट्रान्सफॉर्मर कंपार्टमेंटमध्ये सक्तीचे वायुवीजन (स्वयंचलित थर्मोस्टॅटिकली नियंत्रित पंखे) तसेच नैसर्गिक संवहन लूव्हर्स असतात. भौतिक पृथक्करण म्हणजे ट्रान्सफॉर्मरद्वारे निर्माण होणारी उष्णता HV कंपार्टमेंटमधील संवेदनशील इलेक्ट्रॉनिक रिलेवर परिणाम करत नाही. आमच्या चाचण्या दाखवतात की उन्हाळ्याच्या पीक भारांमध्ये अंतर्गत तापमान 15-20°C कमी राहते, जे थेट इन्सुलेशन आयुर्मान वाढवते.

फायदा 4: अत्यंत पर्यावरणीय अनुकूलता

IP54 किमान (धूळ-घट्ट आणि पाण्याच्या जेट्सपासून संरक्षित) बांधलेले, हे संलग्नक मीठ फवारणी, वाळूचे वादळ आणि मुसळधार पावसाला तोंड देते. 40 मिमी एअर गॅप अधिक कंडेन्सेशन विरोधी हीटर्स अंतर्गत ओलावा रोखतात. ऑपरेटिंग रेंज: -40°C ते +55°C. या मजबूतपणामुळे प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकारचे सबस्टेशन ही किनारपट्टीवरील पवन फार्म आणि वाळवंटातील सौर प्रकल्पांसाठी डिफॉल्ट निवड आहे.

फायदा 5: मालकीची कमी एकूण किंमत (TCO)

प्रारंभिक खरेदी किंमत तुलनात्मक अमेरिकन-प्रकार युनिटपेक्षा 15-20% जास्त असू शकते, परंतु 20 वर्षांपेक्षा जास्त TCO 30% कमी आहे. का? युरोपियन-प्रकारच्या युनिट्समध्ये बदलण्यायोग्य, मॉड्यूलर घटक असतात (आपण फक्त एक दोषपूर्ण फ्यूज बदलता, संपूर्ण बसबार नाही). ऑइल कंटेनमेंट सॅम्प्स ग्राउंड दूषित होण्यापासून रोखतात. किमान नागरी कामे (फक्त एक सपाट काँक्रीट पॅड) विरुद्ध काँक्रिटची ​​खोली बांधल्यास प्रतिष्ठापन श्रमात प्रति युनिट $5,000–$10,000 ची बचत होते.

उत्पादन वैशिष्ट्ये

खाली आमच्या प्रीफेब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकाराच्या सबस्टेशनची विशिष्ट अभियांत्रिकी वैशिष्ट्ये आहेत:

उत्पादन तपशील

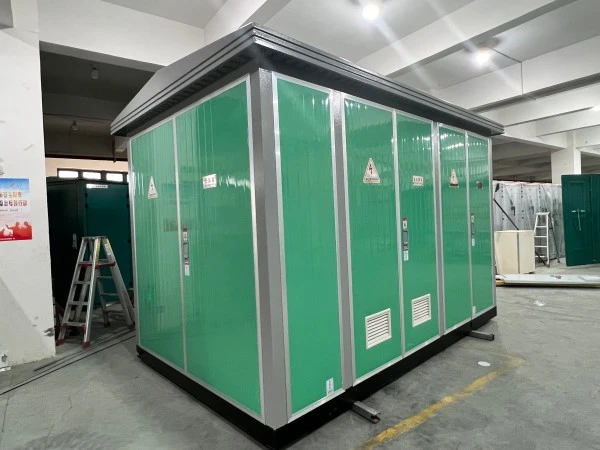

लुगाओ पॉवर आमच्या ISO 9001-प्रमाणित 25,000m² कारखान्यात प्रत्येक प्रीफॅब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकाराचे सबस्टेशन तयार करते. खाली मुख्य उत्पादन तपशील आहेत जे आमच्या गुणवत्तेत फरक करतात.

साहित्य निवड

स्टील: आयात केलेले DX51D+Z275 गॅल्वनाइज्ड स्टील, CNC बुर्ज पंचावर कातरलेले आणि वाकलेले (सहिष्णुता ±0.2 मिमी).

GRP (ग्लास प्रबलित पॉलिस्टर): तटीय ऑर्डरसाठी ऑफर केले - शून्य गंज, परंतु जास्त किंमत. अग्निरोधक वर्ग VO (UL94).

ट्रान्सफॉर्मर कोर: आकारहीन धातू किंवा CRGO सिलिकॉन स्टील (M5 ग्रेड, 0.23 मिमी जाडी). स्टँडर्ड स्टीलच्या तुलनेत नो-लोड लॉस 70% कमी.

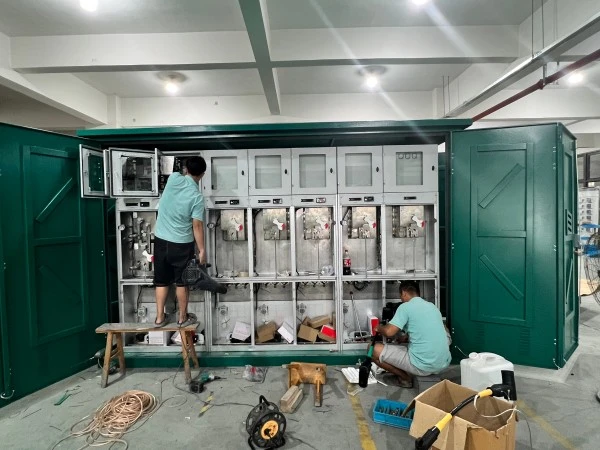

विधानसभा प्रक्रिया

कंपार्टमेंट फॅब्रिकेशन: एचव्ही, ट्रान्सफॉर्मर आणि एलव्ही विभागांसाठी वेगळे वेल्डिंग जिग. प्रत्येक कंपार्टमेंट साबणाच्या द्रावणाने (तेल ठेवण्यासाठी) गळती-चाचणी केली जाते.

पेंटिंग: प्रीट्रीटमेंट (डिग्रेझिंग, फॉस्फेटिंग) → इपॉक्सी प्राइमर (80μm) → पॉलिस्टर टॉपकोट (70μm). मीठ फवारणी चाचणी: क्रिपेजशिवाय 720 तास.

अंतर्गत वायरिंग: हॅलोजन-मुक्त, 90°C-रेटेड कॉपर केबल्स, हेक्स डायसह क्रिम केलेल्या (पुल-आउट टेस्ट>200N). उष्णता-संकुचित मार्करसह लेबल केलेले सर्व टर्मिनल.

ट्रान्सफॉर्मरची स्थापना: तेलाने भरलेले ट्रान्सफॉर्मर व्हॅक्यूम ड्रायिंगमधून जातात (अवशिष्ट ओलावा <0.5%). ड्राय-टाइप ट्रान्सफॉर्मर व्हॅक्यूम प्रेशर (VPI) अंतर्गत दोनदा गर्भित केले जातात.

गुणवत्ता नियंत्रण तपासणी

1. डायलेक्ट्रिक चाचणी: HV बाजूसाठी 28kV/1min; LV बाजूसाठी 3kV/1मि.

2. हीट रन: 8 तासांसाठी 40°C वातावरणात पूर्ण भार; 12 PT100 सेन्सरद्वारे तापमान वाढीचे निरीक्षण केले जाते.

3. आयपी चाचणी: 8 तासांसाठी डस्ट चेंबर, त्यानंतर वॉटर जेट चाचणी (100 लिटर/मिनिट वेगाने 12.5 मिमी नोजल).

4. कार्यात्मक इंटरलॉक चाचणी: प्रत्येक स्विचवर 50 ओपन-क्लोज सायकल.

सानुकूलित पर्याय

1. रंग: RAL 7035 (हलका राखाडी) मानक; विनंती केल्यावर कोणताही RAL कोड (+15 दिवसांचा लीड टाइम).

2. केबल एंट्री: तळाशी (प्लिंथद्वारे) किंवा बाजूला (ग्रंथी प्लेट्स).

3. स्मार्ट वैशिष्ट्ये: 4G/WiFi द्वारे IoT-सक्षम रिमोट मॉनिटरिंग (वर्तमान, व्होल्टेज, तापमान, दरवाजा स्थिती).

पॅकेजिंग, शिपिंग, वॉरंटी

पॅकेजिंग आणि शिपिंग

प्रत्येक प्रीफेब्रिकेटेड कॉम्पॅक्ट युरोपियन प्रकाराचे सबस्टेशन चार अंगभूत लिफ्टिंग लग्स वापरून उचलले जाते (2× एकूण वजनाची चाचणी केली जाते). पॅकेजिंग प्रक्रिया:

● आतील भाग: ट्रान्झिट ओलावा शोषण्यासाठी प्रत्येक डब्यात सिलिका जेल डेसिकेंट पॅक (2kg) ठेवले जातात.

● केबल एंट्री: प्लॅस्टिक कॅप्स आणि सेल्फ-व्हल्कनाइझिंग टेपने सीलबंद.

● बाह्य: VCI (वाष्प संक्षारण अवरोधक) फिल्मसह स्ट्रेच-रॅप केलेले, नंतर हेवी-ड्यूटी वॉटरप्रूफ ताडपत्रीने झाकलेले.

● क्रेटिंग: स्टीलच्या शिपिंग स्किडवर बोल्ट केलेले (फोर्कलिफ्ट पॉकेटसाठी 1200 मिमी उंची). कॉर्नर प्रोटेक्टर आणि स्ट्रॅपिंग बँड.

लीड टाइम: मानक 630kVA युनिटसाठी 25 कार्य दिवस; सानुकूल ऑर्डरसाठी 35 दिवस (स्मार्ट मीटरिंगसह).

हमी आणि विक्री नंतर

वॉरंटी कालावधी: कमिशनिंगच्या तारखेपासून 12 महिने किंवा शिपमेंटपासून 14 महिने (जे आधी येईल).

कव्हरेज: साहित्य किंवा कारागिरीमधील सर्व उत्पादन दोष. वीज पडणे, पूर येणे, नेमप्लेटच्या पलीकडे ओव्हरलोडिंग किंवा अनधिकृत सुधारणांमुळे होणारे नुकसान कव्हर करत नाही.
