पवन ऊर्जा पॅकेज केलेले युरोपियन प्रकारचे सबस्टेशन

लुगाओ पॉवरचे विंड पॉवर पॅकेज केलेले युरोपियन प्रकाराचे सबस्टेशन हे पवन शेतांसाठी कारखाना-असेम्बल केलेले समाधान आहे, जे एमव्ही स्विचगियर, ट्रान्सफॉर्मर, एलव्ही वितरण, संरक्षण, मीटरिंग आणि रिमोट मॉनिटरिंगचे एकत्रीकरण करते. चीनमध्ये बनवलेले, ते 10–35kV ग्रिड कनेक्शन आणि 1000–8000kVA रेटिंगचे समर्थन करते. ऑनशोर, कोस्टल आणि ऑफशोअर पवन प्रकल्पांसाठी कस्टमाइज्ड डिझाईन्स उपलब्ध आहेत.

चौकशी पाठवा

उत्पादन वर्णन

विंड पॉवर पॅकेज्ड युरोपियन प्रकाराचे सबस्टेशन हे फॅक्टरी-असेम्बल केलेले, कॉम्पॅक्ट पॉवर कन्व्हर्जन युनिट आहे जे विशेषतः एका किंवा अनेक विंड टर्बाइनमधून मध्यम-व्होल्टेज वीज गोळा करण्यासाठी, ग्रिड-सुसंगत पातळीपर्यंत खाली (किंवा वर) आणण्यासाठी आणि टर्बाइन आणि युटिलिटी नेटवर्क दोन्हीचे विद्युत दोषांपासून संरक्षण करण्यासाठी डिझाइन केलेले आहे.

जेनेरिक बॉक्स सबस्टेशनच्या विपरीत, हे युनिट पवन निर्मितीच्या अनन्य मागण्यांसाठी उद्देशाने तयार केले आहे:

● उच्च कंपन सहनशीलता: प्रबलित अंतर्गत बसबार आणि अँटी-लूजिंग हार्डवेअर.

● वाइड व्होल्टेज स्विंग निवास: 400V (टर्बाइन टर्मिनल) ते 35kV (कलेक्शन ग्रिड) पर्यंत आउटपुट चढ-उतार हाताळते.

● रिमोट मॉनिटरिंग तयार: टर्बाइन कंट्रोल रूमसाठी एकात्मिक SCADA पोर्ट.

भौतिकदृष्ट्या, विंड पॉवर पॅकेज्ड युरोपियन प्रकाराचे सबस्टेशन क्लासिक युरोपियन थ्री-कंपार्टमेंट आर्किटेक्चर (HV साइड, ट्रान्सफॉर्मर, LV साइड) राखते परंतु पवन-विशिष्ट वैशिष्ट्ये जोडते: एक समर्पित इंटरफेस संरक्षण रिले, हार्मोनिक फिल्टरिंग टर्मिनल्स आणि किनार्यावरील मीठ स्प्रेसाठी रेट केलेले हवामानरोधक संलग्नक.

हे काय करू शकते?

प्राथमिक कार्य: पवन टर्बाइन जनरेटर आणि मध्यम-व्होल्टेज संकलन नेटवर्कमधील विद्युत इंटरफेस म्हणून कार्य करते.

चार मुख्य नोकऱ्या:

1. व्होल्टेज परिवर्तन:युनिटच्या आत असलेल्या स्टेप-अप ट्रान्सफॉर्मरचा वापर करून टर्बाइनचे आउटपुट व्होल्टेज (सामान्यत: 690V) कलेक्शन ग्रिड व्होल्टेज (10kV–35kV) मध्ये रूपांतरित करते.

2. दोष अलगाव:ग्रिड पॅरामीटर्स (व्होल्टेज, फ्रिक्वेन्सी) परवानगीयोग्य मर्यादेबाहेर वाहून गेल्यास, दोन्ही मालमत्तेचे संरक्षण करत असल्यास टर्बाइन स्वयंचलितपणे डिस्कनेक्ट करते.

3. पॉवर गुणवत्ता कंडिशनिंग:टर्बाइनच्या आत व्हेरिएबल-फ्रिक्वेंसी ड्राइव्हद्वारे व्युत्पन्न होणारे हार्मोनिक्स कमी करण्यासाठी ग्राउंडिंग, सर्ज अरेस्टर्स आणि फिल्टरिंग पॉइंट प्रदान करते.

4. ऊर्जा मीटरिंग आणि निरीक्षण:फीड-इन टॅरिफ मापन आणि रिमोट परफॉर्मन्स ट्रॅकिंगसाठी युटिलिटी-ग्रेड सीटी आणि पीटी घरे.

पवन उर्जा पॅकेज केलेले युरोपियन प्रकारचे सबस्टेशन पूर्णपणे प्री-वायर्ड आणि चाचणी केलेले असल्याने, पवन फार्म विकासक साइटवर अनेक महिने विद्युत असेंब्ली टाळतात. एक युनिट एकतर एक मोठे टर्बाइन (2MW–6MW) किंवा "डेझी चेन" कॉन्फिगरेशनमध्ये लहान टर्बाइनचे छोटे क्लस्टर देते.

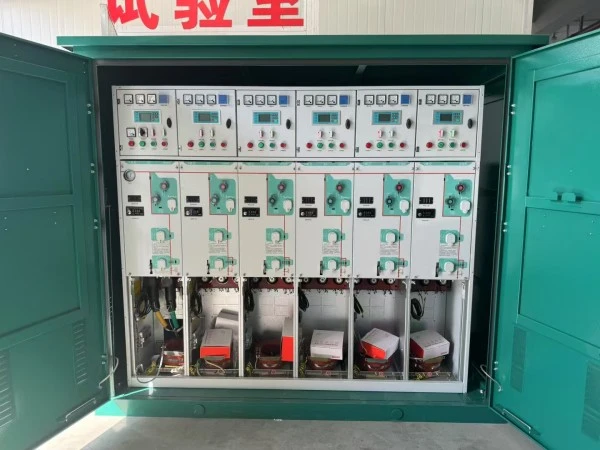

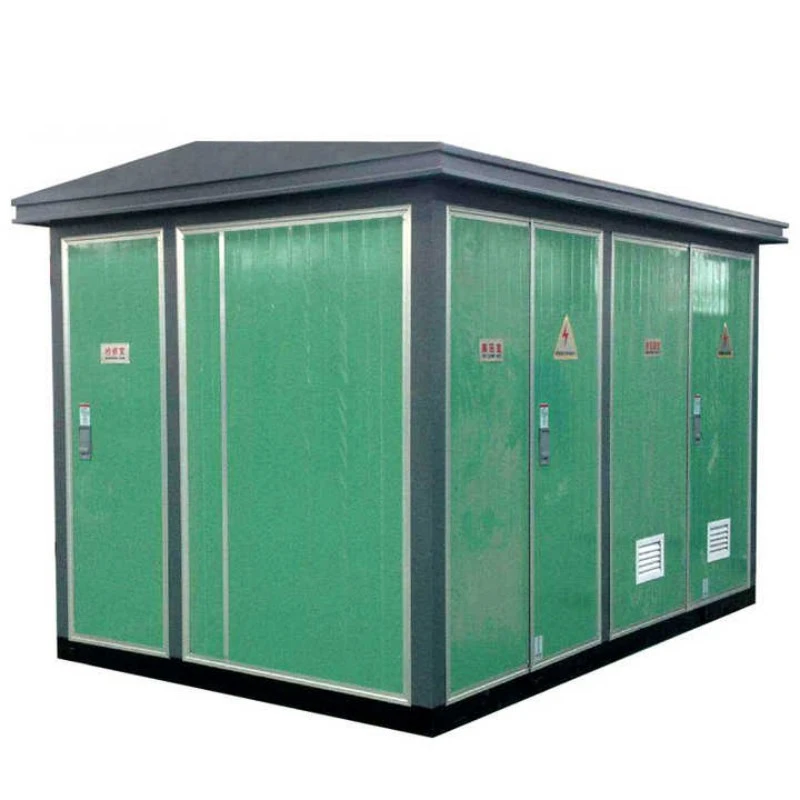

Wind Power Packaged European Type Substation

उत्पादन पॅरामीटर

लुगाओ पॉवरच्या पवन उर्जा पॅकेज्ड युरोपियन प्रकारच्या सबस्टेशनसाठी खाली मानक तांत्रिक वैशिष्ट्ये आहेत. विनंतीनुसार सानुकूल रेटिंग उपलब्ध.

पॅरामीटर	मानक मूल्य	पर्यायी श्रेणी
रेटेड पॉवर (kVA)	2000 kVA	1000 kVA – 8000 kVA
उच्च व्होल्टेज बाजू (kV)	35 केव्ही	10kV, 20kV, 33kV, 35kV
कमी व्होल्टेज बाजू (V)	६९० व्ही	400V, 480V, 690V (टर्बाइन मानक)
ट्रान्सफॉर्मर प्रकार	तेलात बुडवलेले, ओएनएन थंड करणे	कास्ट राळ ड्राय-प्रकार, किंवा नैसर्गिक एस्टर द्रवपदार्थ
वारंवारता	50 Hz	60 Hz (निर्यात आवृत्ती)
प्रतिबाधा व्होल्टेज	६%	4% - 8%
नो-लोड लॉस	≤ 1.8 kW (2MVA साठी)	अनाकार कोर: ≤ 0.9 kW
लोड कमी (75°C)	≤ 15 kW (2MVA साठी)	कोर ग्रेडवर अवलंबून आहे
HV स्विचगियर प्रकार	लोड ब्रेक स्विच + फ्यूजसह SF6 रिंग मेन युनिट (RMU).	व्हॅक्यूम सर्किट ब्रेकर (>4MVA साठी)
एलव्ही स्विचगियर	ACB (एअर सर्किट ब्रेकर) + MCCBs	स्मार्ट डिजिटल संरक्षण रिले समाविष्ट
संलग्न संरक्षण	IP54 (मानक)	IP65 (धूळ-प्रूफ, उच्च-दाब जेट)
संलग्न साहित्य	2.0 मिमी गॅल्वनाइज्ड स्टील, पावडर-लेपित	GRP संमिश्र (ऑफशोअरसाठी शून्य गंज)
ऑपरेटिंग तापमान	-25°C ते +50°C	-40°C ते +55°C (थंड हवामान पॅकेज)
उंची	≤ 1000 मी	≤ 3000m (डिरेटिंग लागू होते)
भूकंप क्षमता	झोन २ (०.२ ग्रॅम)	प्रबलित बेससह झोन 4 (0.4 ग्रॅम).
अंतर्गत देखरेख	तेलाचे तापमान, दाब, दरवाजाची स्थिती	रिमोट कंपन सेन्सर, आंशिक डिस्चार्ज मॉनिटरिंग
परिमाण (L×W×H)	4200mm × 2400mm × 2500mm (2MVA साठी)	पॉवर रेटिंगनुसार बदलते
वजन (अंदाजे)	6500 किलो (तेल भरलेले)	कोरडा प्रकार: अंदाजे. 20% फिकट
अनुपालन	IEC 62271-202, IEC 60076	IEEE (उत्तर अमेरिका) विनंतीनुसार

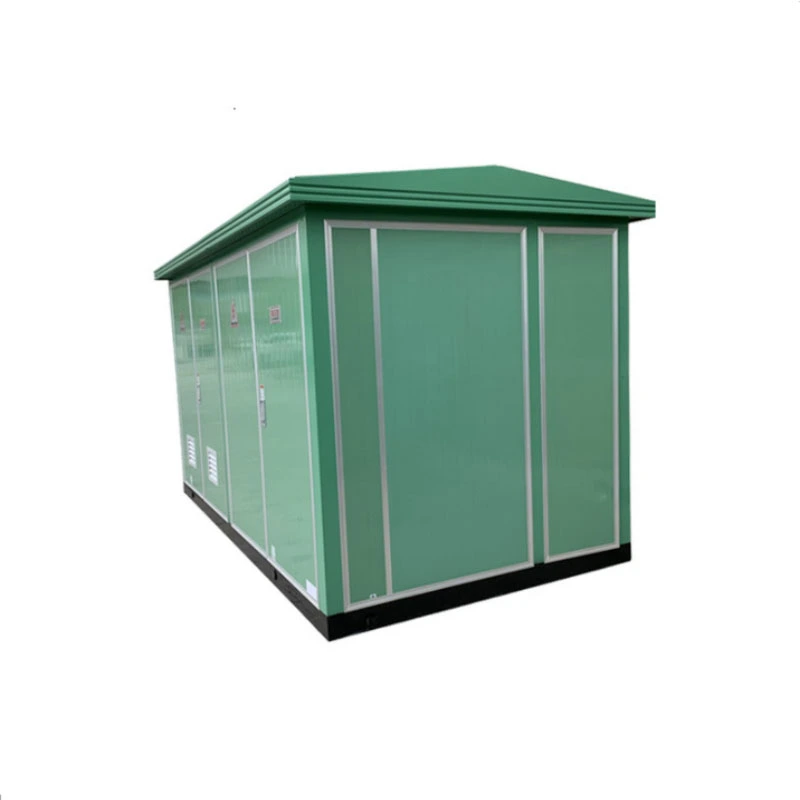

Wind Power Packaged European Type Substation

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

Q1: पवन ऊर्जा पॅकेज केलेले युरोपियन प्रकाराचे सबस्टेशन मानक युरोपियन सबस्टेशनपेक्षा वेगळे काय करते?

A: तीन वारा-विशिष्ट वैशिष्ट्ये. प्रथम, पवन उर्जा पॅकेज्ड युरोपियन प्रकारातील सबस्टेशनमधील ट्रान्सफॉर्मर द्वि-दिशात्मक उर्जा प्रवाह आणि वारंवार व्होल्टेज चढ-उतारासाठी डिझाइन केलेले आहे - टर्बाइन सतत वर आणि खाली जातात. दुसरे, LV कंपार्टमेंटमध्ये एक समर्पित ग्रिड इंटरफेस संरक्षण रिले समाविष्ट आहे जो युटिलिटी इंटरकनेक्शन मानकांनुसार (उदा. IEEE 1547, IEC 61727) आवश्यकतेनुसार ग्रिड व्होल्टेज किंवा फ्रिक्वेंसी ड्रिफ्ट झाल्यास 100ms च्या आत जाते. तिसरे, संपूर्ण संलग्नक सर्व विद्युत संपर्कांवर अँटी-कंपन माउंट वापरते; स्टँडर्ड युनिट्स टर्बाइनजवळ सहा महिन्यांनंतर स्क्रू सैल होताना दिसतील.

प्रश्न 2: हे युनिट मोकळ्या वाऱ्याच्या शेतात सामान्यतः विजेचे झटके कसे हाताळते?

A: प्रत्येक पवन उर्जा पॅकेज केलेले युरोपियन प्रकारचे सबस्टेशन HV आणि LV दोन्ही बाजूंना टाइप 1+2 सर्ज अरेस्टर्सने सुसज्ज आहे (डिस्चार्ज क्षमता 25kA प्रति पोल). याव्यतिरिक्त, ट्रान्सफॉर्मर टाकीमध्ये 120mm² कॉपर केबलसाठी थेट ग्राउंडिंग लग आहे. आमच्या फॅक्टरी चाचणीमध्ये, आम्ही अंतर्गत फ्लॅशओव्हरशिवाय 100kA पर्यंत 10/350μs लाइटनिंग इम्पल्सचे अनुकरण करतो.

Q3: हे सबस्टेशन किनार्यावरील आणि ऑफशोअर वाऱ्यासाठी वापरले जाऊ शकते का?

उ: किनारा - अगदी. ऑफशोरसाठी, आम्ही "ऑफशोर पॅकेज" नावाची अपग्रेड केलेली आवृत्ती ऑफर करतो. मानक पवन उर्जा पॅकेज्ड युरोपियन प्रकारच्या सबस्टेशनला IP54 रेटिंग आहे, जे किनार्यावरील किनारी क्षेत्रांसाठी योग्य आहे. ऑफशोअरसाठी (टर्बाइन प्लॅटफॉर्मवर किंवा जॅकेट फाउंडेशनवर), आम्ही IP66 वर अपग्रेड करतो, C5-M मरीन-ग्रेड कोटिंग (400μm जाडीपेक्षा जास्त) वापरतो आणि सर्व स्टँडर्ड स्टील बोल्ट 316L स्टेनलेस स्टीलने बदलतो. पर्यावरणीय नियमांची पूर्तता करण्यासाठी ट्रान्सफॉर्मर तेल नैसर्गिक एस्टर (बायोडिग्रेडेबल) ने बदलले आहे.

Q4: या युनिटसाठी सर्वात सामान्य अनुप्रयोग परिस्थिती काय आहेत?

A: चार प्राथमिक अनुप्रयोग:

अर्ज	ठराविक रेटिंग	मुख्य आवश्यकता
सिंगल लार्ज टर्बाइन (2MW–6MW)	2000-6000 kVA	टर्बाइन टॉवरच्या पुढे पॅड-माउंट; कॉम्पॅक्ट फूटप्रिंट
वारा क्लस्टर संकलन बिंदू	4000–8000 kVA	भूमिगत केबल्सद्वारे 2-4 लहान टर्बाइन (प्रत्येकी 500kW) सेवा देणारे एक युनिट
जुन्या पवन शेतांना पुन्हा शक्ती देणे	1500-3000 kVA	वृद्ध अमेरिकन-प्रकार युनिट्स पुनर्स्थित करते; आधुनिक रिमोट मॉनिटरिंग देते
संकरित वारा + सौर फार्म	2000 kVA	स्वयंचलित स्रोत स्विचिंगसह ड्युअल एलव्ही इनपुट (वाऱ्यासाठी एक, सौर पीव्हीसाठी एक)

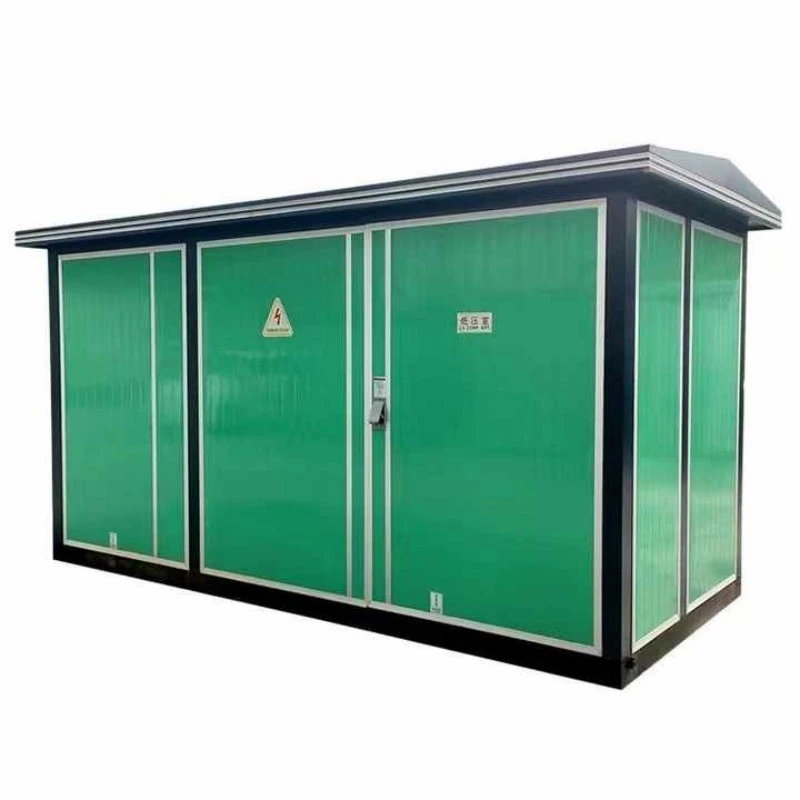

Wind Power Packaged European Type Substation

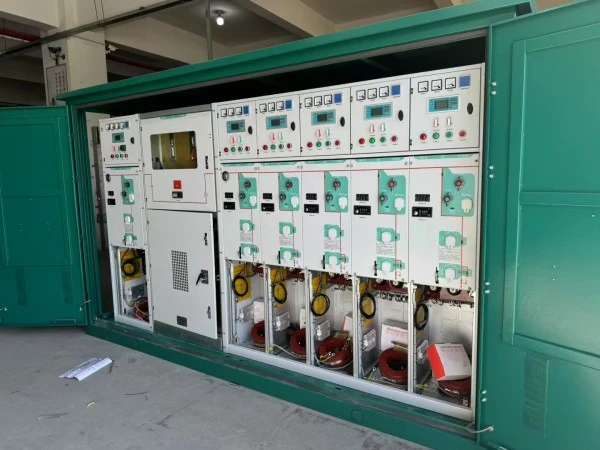

उत्पादन तपशील

लुगाओ पॉवर एक उत्तम पवन उर्जा पॅकेज केलेले युरोपियन प्रकारचे सबस्टेशन कसे तयार करते

तपशील 1: कंपन विरोधी अभियांत्रिकी

विंड फार्म्समधील बहुतेक सबस्टेशन अपयश सतत टर्बाइन दोलन (0.5-2 Hz) पासून सैल झालेल्या कनेक्शनकडे परत येतात. आमचे समाधान: प्रत्येक बसबार कनेक्शन बोल्ट हेडखाली बेलेविले डिस्क स्प्रिंग्स वापरते, घटक कंपन होत असतानाही क्लॅम्पिंग फोर्स राखतात. टर्मिनल ब्लॉक्स हे केज-क्लॅम्प प्रकारचे असतात (स्क्रू-क्लॅम्प नाहीत). अंतर्गत केबल संबंध स्टेनलेस स्टीलच्या लॉकिंग पट्ट्यांसह बदलले जातात. परिणाम: 5,000 तासांच्या सिम्युलेटेड कंपनानंतर (2g, 5–200Hz स्वीप), टॉर्क धारणा सुरुवातीच्या मूल्याच्या 90% > राहते.

तपशील 2: विंड ड्युटी सायकलसाठी ट्रान्सफॉर्मर डिझाइन

मानक वितरण ट्रान्सफॉर्मर स्थिर भार पाहतात. विंड ट्रान्सफॉर्मर 10 सेकंदांखाली 0% ते 110% पर्यंत जलद स्विंग पाहतात. आमचेपवन ऊर्जा पॅकेज केलेले युरोपियन प्रकारचे सबस्टेशन4.5 एमपीए (वि. उद्योग मानक 2.5 एमपीए) च्या अक्षीय क्लॅम्पिंग दाबासह उच्च-शॉर्ट-सर्किट-शक्तीचा कोर वापरते. विंडिंग्स अनेक समांतर स्ट्रँड्सऐवजी सतत ट्रान्सपोस्ड कंडक्टर (CTC) असतात, जे असंतुलित भारांच्या दरम्यान फिरणारे विद्युत् नुकसान दूर करतात. आम्ही थेट LV विंडिंगमध्ये एम्बेड केलेले फायबर ऑप्टिक तापमान सेन्सर देखील जोडतो—फक्त टॉप ऑइल थर्मामीटरच नाही — टर्बाइन कंट्रोलरला रिअल-टाइम हॉटस्पॉट डेटा देतो.

तपशील 3: पेंटच्या पलीकडे गंज संरक्षण

पवन फार्म वर्ग C3 (अंतर्देशीय) ते C5-M (ऑफशोअर) वातावरणात बसतात. मानक पावडर कोटिंग कापलेल्या कडांवर अपयशी ठरते. आमची प्रक्रिया:

1. एज सीलिंग: प्रत्येक लेसर-कट काठाला पेंटिंग करण्यापूर्वी इपॉक्सी एज सीलरचा मणी मिळतो.

2. झिंक-युक्त प्राइमर: 95% झिंक डस्ट इपॉक्सी प्राइमरचे 80μm (बलिदान संरक्षण).

3. इंटरमीडिएट कोट: 100μm उच्च-बिल्ड इपॉक्सी.

4. टॉपकोट: 80μm पॉलीयुरेथेन (RAL 7035 हलका राखाडी, किंवा कस्टम).

एकूण DFT (ड्राय फिल्म जाडी) = 260μm किमान. मिठाच्या फवारणीची चाचणी 1,500 तास विना रेंगाळली (ASTM B117).

आमचा फायदा विरुद्ध स्पर्धक

पैलू	टिपिकल स्पर्धक	लुगाओ पॉवर
कंपन चाचणी	काहीही नाही किंवा "दृश्य तपासणी"	थेट निरीक्षणासह 5,000-तास शेकर टेबल
गंज संरक्षण	सिंगल पावडर कोट (80-120μm)	3-कोट सिस्टम (260μm) + काठ सीलिंग
ट्रान्सफॉर्मर वळण	मानक गोल वायर	CTC windings + फायबर ऑप्टिक सेन्सर्स
दस्तऐवजीकरण	सामान्य मॅन्युअल	साइट-विशिष्ट रेखाचित्रे, ऑसिलोग्रामसह FAT अहवाल
लीड टाइम (2MVA युनिट)	45-60 दिवस	२८ दिवस (साठा केलेल्या घटकांमुळे)
दूरस्थ समर्थन	फक्त ईमेल	ऑसिलोस्कोप शेअरिंगसह थेट व्हिडिओ कॉल

पवन ऊर्जा उपकेंद्रासाठी लुगाओ पॉवर का निवडावे?

10+ वर्षे पॉवर इक्विपमेंट मॅन्युफॅक्चरिंग

समर्पित ट्रान्सफॉर्मर आणि MV स्विचगियर अभियांत्रिकी टीम

1MVA ते 8MVA पर्यंत पवन उर्जा सबस्टेशन सोल्यूशन्स

शिपमेंट करण्यापूर्वी फॅक्टरी चाचणी

किनार्यावरील आणि तटीय पवन प्रकल्पांसाठी सानुकूलित डिझाइन्स

IEC-अनुरूप उत्पादन आणि चाचणी

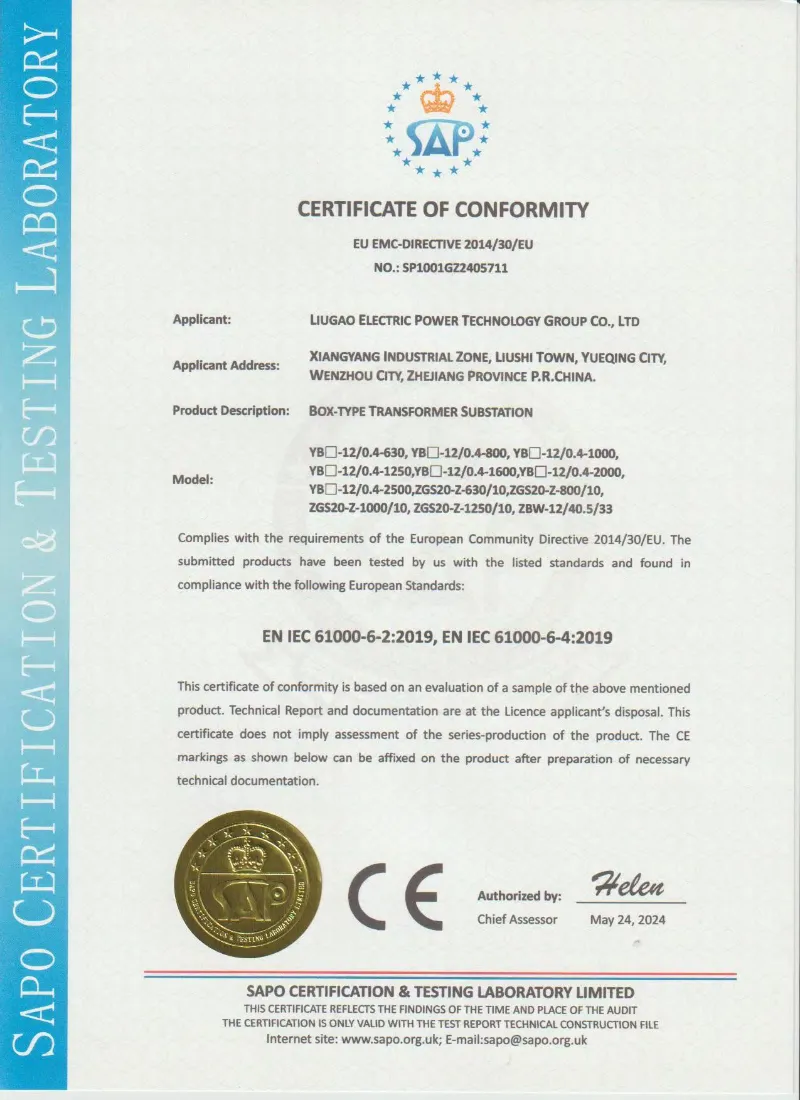

lugao factory Wind power Packaged European type Substation IEC 61000
