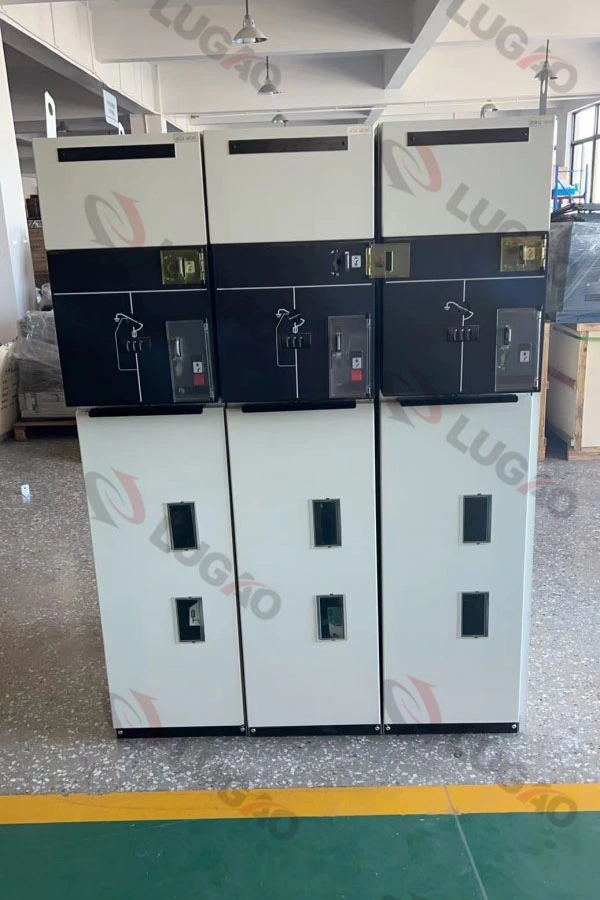

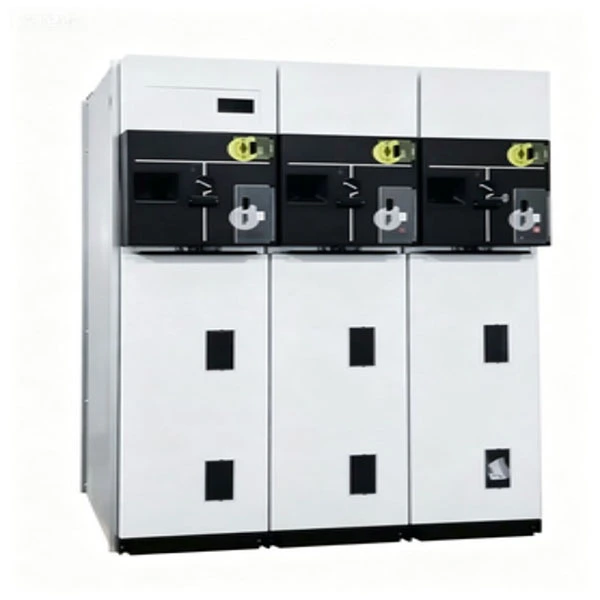

कॉम्पॅक्ट सीलबंद पूर्णपणे इन्सुलेटेड RMU

कॉम्पॅक्ट सीलबंद पूर्णपणे इन्सुलेटेड RMU (रिंग मुख्य युनिट) हे फॅक्टरी-असेम्बल केलेले, टाइप-टेस्ट केलेले मेटल-बंद स्विचगियर आहे. हे लोड-ब्रेक स्विचेस, व्हॅक्यूम सर्किट ब्रेकर्स, फ्यूज आणि अर्थिंग स्विचेस एकाच पूर्ण सीलबंद आणि पूर्णपणे इन्सुलेटेड स्टेनलेस स्टीलच्या टाकीमध्ये एकत्रित करते.

ते काय करते?

दुय्यम वितरण नेटवर्क (6kV–24kV) मध्ये पॉवर लूप जोडते आणि वेगळे करते

उच्च-विश्वसनीयता पॉवर ग्रिडसाठी फॉल्ट आयसोलेशन आणि लूप स्विचिंग प्रदान करते

पारंपारिक एअर-इन्सुलेटेड RMU च्या विपरीत, हे कॉम्पॅक्ट सील केलेले पूर्णपणे इन्सुलेटेड RMU प्राथमिक इन्सुलेशन माध्यम म्हणून SF6 किंवा इको-फ्रेंडली इन्सुलेटिंग गॅस वापरते, ज्यामुळे ओलावा, धूळ साचणे आणि प्राण्यांची घुसखोरी दूर होते--- ते किनारपट्टी, वाळवंट, उच्च-उंची आणि जास्त प्रदूषित क्षेत्रांसाठी आदर्श बनवते.

उत्पादन वर्णन

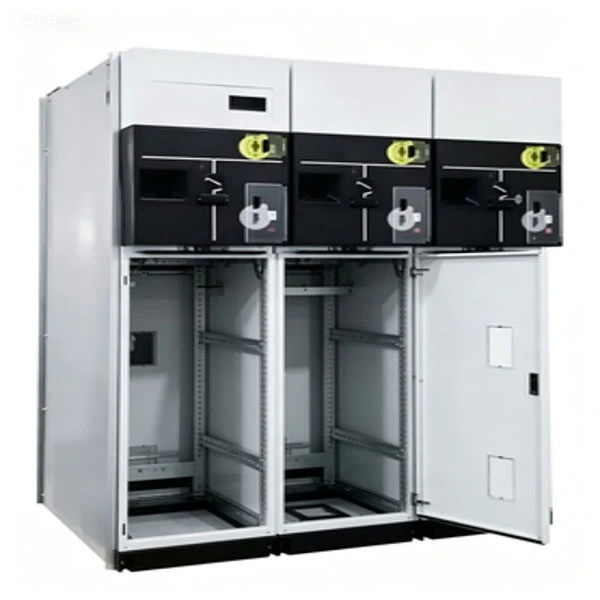

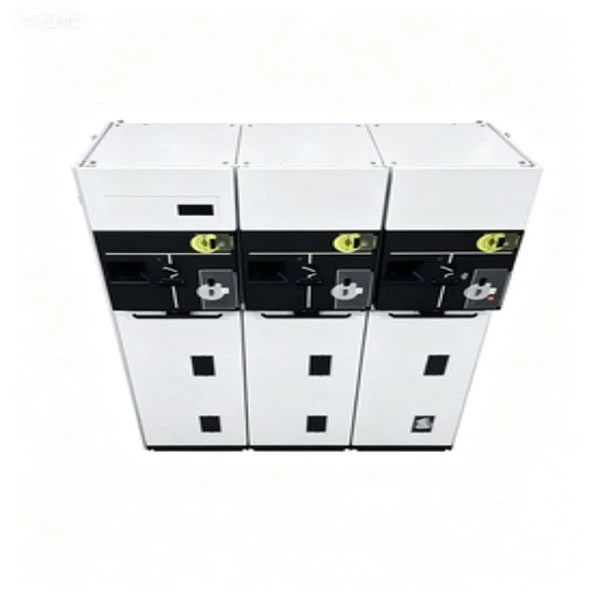

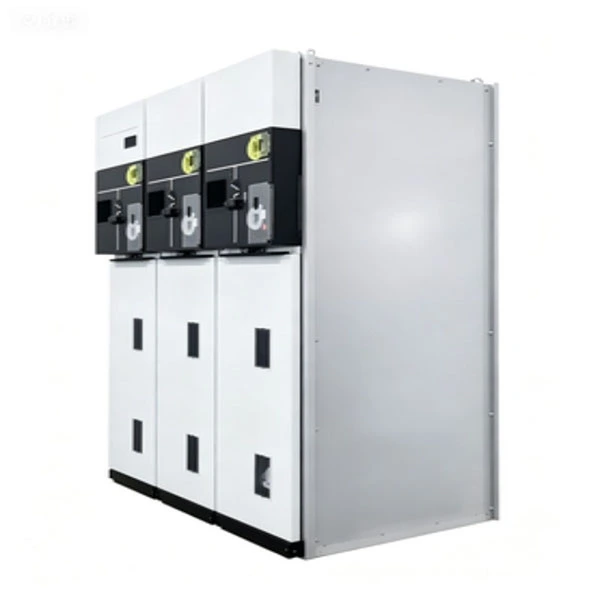

आमचे कॉम्पॅक्ट सील केलेले पूर्णपणे इन्सुलेटेड RMU हे शहरी ऊर्जा वितरण, औद्योगिक उद्याने, पवन/सौर ऊर्जा प्रकल्प आणि विमानतळ आणि डेटा केंद्रांसारख्या पायाभूत सुविधा प्रकल्पांसाठी विकसित केलेले पुढील पिढीचे रिंग मुख्य युनिट आहे. रेट केलेले व्होल्टेज 12kV ते 24kV पर्यंत असते, मुख्य बसबारसाठी 630A आणि फ्यूज-संरक्षित सर्किट्ससाठी 125A रेट केलेले प्रवाह.

मुख्य तांत्रिक वैशिष्ट्ये:

1. पूर्णपणे सीलबंद स्टेनलेस स्टील टाकी (IP67 संरक्षण रेटिंग)

2. SF6 गॅस इन्सुलेशन (किंवा पर्यायी इको-फ्रेंडली गॅस)

3. अंतर्गत चाप वर्गीकरण IAC AFLR 20kA/1s

4. यांत्रिक जीवन: लोड-ब्रेक स्विचसाठी 5,000 पर्यंत ऑपरेशन्स

5. स्ट्रेन रिलीफसह एकात्मिक केबल कनेक्शन कंपार्टमेंट

6. पर्यायी रिमोट कंट्रोल आणि SCADA एकत्रीकरण

7. कॉम्पॅक्ट सील केलेल्या पूर्णपणे इन्सुलेटेड RMU ला कोणत्याही अंतर्गत साफसफाईची किंवा अँटी-कंडेन्सेशन हीटिंगची आवश्यकता नाही, जे ओपन-टाइप स्विचगियरच्या तुलनेत देखभाल खर्च मोठ्या प्रमाणात कमी करते.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

1. पूर्णपणे सीलबंद, पूर्णपणे इन्सुलेटेड---आर्द्रता, मीठ धुके, धूळ किंवा लहान प्राण्यांचा कोणताही प्रभाव नाही.

2. कॉम्पॅक्ट स्ट्रक्चर---रुंदी सामान्यत: 350-450 मिमी प्रति युनिट, 50% मजल्यापर्यंत जागा वाचवते.

3. आर्क-प्रूफ डिझाइन---आयएसी एएफएलआर 20kA/1s चे पालन करते, ऑपरेटरची सुरक्षितता सुनिश्चित करते.

4. 20+ वर्षांसाठी देखभाल-मुक्त---सामान्य परिस्थितीत साफसफाई, कोरडे करणे किंवा गॅस रिफिलिंगची आवश्यकता नाही.

5. दृश्यमान ब्रेक ---लोड-ब्रेक स्विच स्थितीसाठी पर्यायी निरीक्षण विंडो.

6. उच्च यांत्रिक विश्वसनीयता --- सीलबंद बेअरिंगसह स्टेनलेस स्टील यंत्रणा.

7. स्मार्ट रेडी --- ऑटोमेशनसाठी PT, CT आणि मोटार चालवण्याच्या यंत्रणेसह सुसज्ज असू शकते.

अनुप्रयोग परिस्थिती

● शहरी वीज वितरण नेटवर्क---निवासी संकुल, व्यावसायिक इमारती, रुग्णालये, डेटा केंद्रे.

● अक्षय ऊर्जा प्रकल्प---विंड टर्बाइन स्टेप-अप स्टेशन, सौर फार्म कलेक्शन लाइन.

● पायाभूत सुविधांचे बांधकाम---विमानतळ, भुयारी मार्ग, बोगदे, बंदरे.

● तात्पुरता आणि आपत्कालीन वीज पुरवठा---मोबाइल सबस्टेशन, बांधकाम साइट.

● औद्योगिक क्षेत्र---उच्च विश्वासार्हता आणि कमी देखभाल आवश्यक असलेले कारखाने.

प्रश्नोत्तरे

Q1: कॉम्पॅक्ट सील केलेले पूर्णपणे इन्सुलेटेड RMU उच्च आर्द्रता असलेल्या किनारपट्टीच्या वातावरणात कसे कार्य करते?

उ: उत्कृष्ट. पूर्णपणे इन्सुलेटेड RMU IP67 संरक्षणासह पूर्णपणे सीलबंद स्टेनलेस स्टील टाकी वापरत असल्याने, ओलावा इन्सुलेशन कंपार्टमेंटमध्ये प्रवेश करू शकत नाही. अँटी-कंडेन्सेशन हीटर्सची आवश्यकता नाही. ओपन-टाइप स्विचगियरवर हा एक मोठा फायदा आहे, जो बर्याचदा उच्च-आर्द्रता असलेल्या प्रदेशांमध्ये अंतर्गत फ्लॅशओव्हरचा त्रास सहन करतो.

Q2: गॅस गळती दर किती आहे? मला त्याच्या जीवनकाळात पुन्हा भरण्याची गरज आहे का?

A: आमच्या उत्पादन प्रक्रियेमध्ये हेलियम गळती चाचणीचा समावेश आहे जेणेकरुन दर वर्षी 0.1% पेक्षा कमी गळतीची खात्री होईल. सामान्य ऑपरेशनमध्ये, 30 वर्षांच्या आत गॅस रिफिलिंगची आवश्यकता नसते. कमी दाबाचा अलार्म लवकर चेतावणीसाठी पर्यायी वैशिष्ट्य म्हणून समाविष्ट केला आहे.

Q3: कॉम्पॅक्ट सील केलेले पूर्णपणे इन्सुलेटेड RMU अग्नि-सुरक्षित आहे का?

उ: होय. टाकी 2 मिमी जाडीच्या स्टेनलेस स्टीलची बनलेली आहे, आणि अंतर्गत चाप चाचणी हे सुनिश्चित करते की क्वचितच अंतर्गत बिघाड झाल्यास, कंस समोर किंवा बाजूंना गरम वायू बाहेर न टाकता समाविष्ट आहे. आग-संवेदनशील अनुप्रयोगांसाठी (उदा. रुग्णालये, डेटा केंद्रे), आम्ही पर्यायी निष्क्रिय अग्निसुरक्षा कोटिंग देखील ऑफर करतो.

Q4: मी हे RMU माझ्या सध्याच्या SCADA सिस्टीममध्ये समाकलित करू शकतो का?

A: अगदी. कॉम्पॅक्ट RMU मोटार चालवलेल्या कार्यप्रणाली, सहायक संपर्क आणि संप्रेषण मॉड्यूल्स (RS485, Modbus, IEC 61850 वैकल्पिक) चे समर्थन करते. रिअल-टाइम स्थिती, दोष आणि दबाव स्थितीचे दूरस्थपणे निरीक्षण केले जाऊ शकते.

Q5: तुमच्यात काय फरक आहेRMUआणि पारंपारिक एअर-इन्सुलेटेड कॅबिनेट?

A: पारंपारिक एअर-इन्सुलेटेड कॅबिनेटची नियमित साफसफाई, मोठ्या क्लिअरन्स अंतर आणि अँटी-कंडेन्सेशन हीटिंगची आवश्यकता असते. आमचे कॉम्पॅक्ट सील केलेले पूर्णपणे इन्सुलेटेड RMU या सर्व गरजा काढून टाकते — लहान पदचिन्ह, उच्च विश्वासार्हता आणि 10-20 वर्षांमध्ये मालकीची कमी एकूण किंमत.

Q6: तुम्ही 12 महिन्यांची वॉरंटी ऑफर करता का?

उत्तर: होय, आम्ही शिपमेंटच्या तारखेपासून 12 महिन्यांची मानक वॉरंटी ऑफर करतो, सशुल्क सेवा करारांतर्गत 24 किंवा 36 महिन्यांपर्यंत वाढवण्याच्या पर्यायासह. वॉरंटी कालावधी दरम्यान, कोणतेही उत्पादन दोष दुरुस्त केले जातात किंवा ते विनामूल्य बदलले जातात.

उत्पादन तपशील

टाकी आणि सीलिंग प्रक्रिया

कॉम्पॅक्ट सील केलेल्या पूर्णपणे इन्सुलेटेड RMU ची टाकी 2mm जाडीच्या AISI 304 स्टेनलेस स्टील, लेसर-वेल्डेड आणि हीलियम-लीक-चाचणीपासून तयार केली जाते. सीलिंगमध्ये हायड्रोजनेटेड नायट्रिल रबर (HNBR) पासून बनवलेल्या ड्युअल ओ-रिंगचा वापर केला जातो, जो वृद्धत्व किंवा क्रॅक न होता 30 वर्षांहून अधिक काळ लवचिकता राखतो. आंशिक स्त्राव दूर करण्यासाठी सर्व बुशिंग्स एम्बेडेड शील्डसह इपॉक्सी-कास्ट आहेत.

इन्सुलेशन आणि आर्क व्यत्यय

लोड-ब्रेक स्विच SF6 गॅसमध्ये 0.04–0.05 MPa सापेक्ष दाबाने कार्य करतो. पफर-टाइप आर्क एक्टिंग्युशिंग डिझाइन 630A पर्यंत लोड करंट आणि केबल चार्जिंग करंट बनवणे/ब्रेकिंगची खात्री देते. ट्रान्सफॉर्मर संरक्षणासाठी पर्यायी व्हॅक्यूम सर्किट ब्रेकर मॉड्यूल उपलब्ध आहेत, "कॉम्बो" युनिट तयार करण्यासाठी वर्तमान-मर्यादित फ्यूजसह एकत्रित केले जातात.

ऑपरेटिंग यंत्रणा

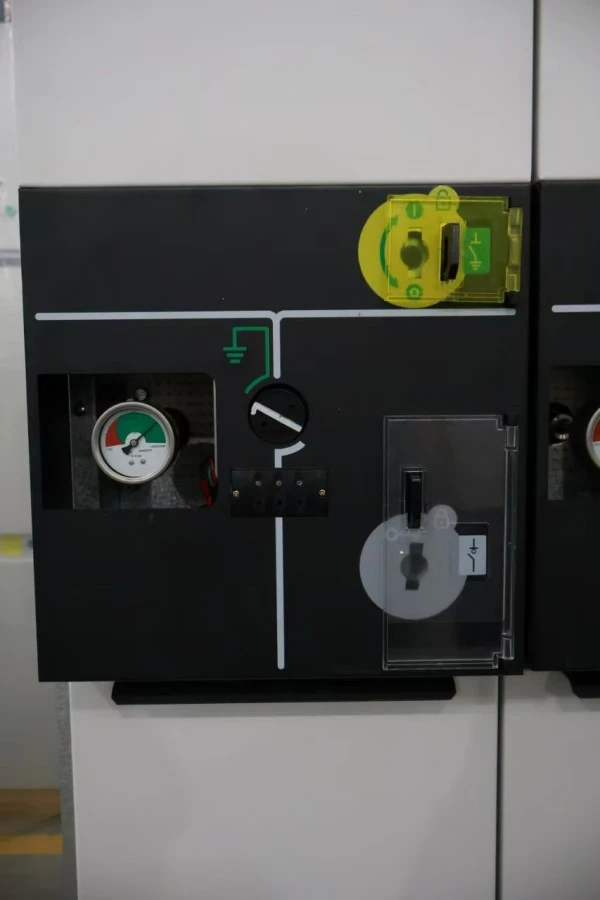

थ्री-पोझिशन स्विच (बंद/ओपन/अर्थ्ड) स्प्रिंग-असिस्टेड मेकॅनिकल मेकॅनिझमद्वारे चालविले जाते ज्यामध्ये स्पष्ट स्थिती निर्देशक असतो. सर्व हलणारे भाग टाकीच्या आत सीलबंद केले जातात, ऑक्सिडेशन आणि धूळ जमा करणे दूर करतात. पुढील पॅनेलमध्ये यांत्रिक इंटरलॉक प्रतिबंधित आहेत:

1. लोड स्विच बंद असताना पृथ्वी स्विच बंद करणे

2. पृथ्वीचे स्विच उघडे असताना केबल कंपार्टमेंट कव्हर उघडणे

केबल कनेक्शन आणि अर्थिंग

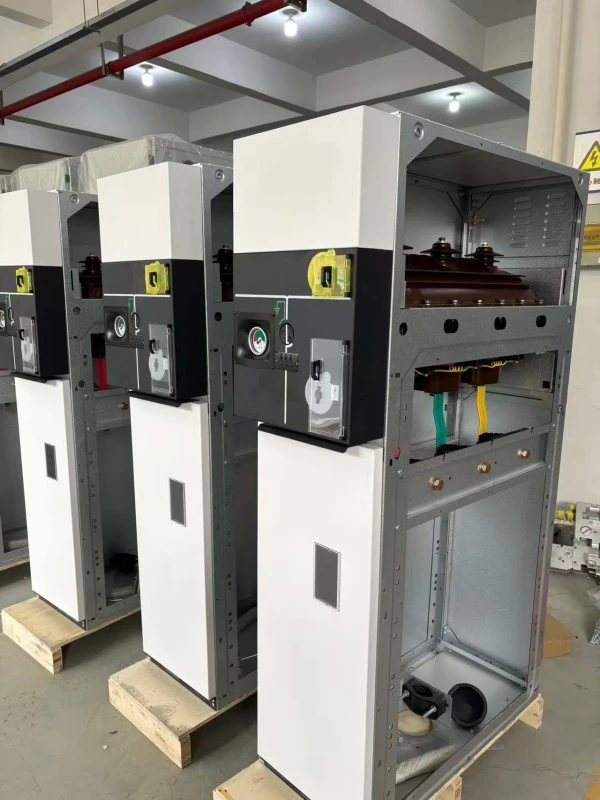

केबल कंपार्टमेंट स्ट्रेस कोन सपोर्ट असलेल्या सिंगल किंवा समांतर केबल्ससाठी डिझाइन केलेले आहेत. मानक केबल बॉक्स उष्णता-संकोचन किंवा कोल्ड-संकोचन समाप्ती स्वीकारतात. सुरक्षेच्या अनुपालनासाठी ड्युअल अर्थिंग पॉइंट्ससह सर्व युनिट्समधून एकात्मिक कॉपर अर्थ बार चालते.

गुणवत्ता आणि चाचणी आश्वासन

प्रत्येक कॉम्पॅक्ट सीलबंद पूर्णपणे इन्सुलेटेड RMU शिपमेंटपूर्वी नियमित चाचण्या घेते:

● मुख्य सर्किट प्रतिकार मापन

● पॉवर-फ्रिक्वेंसी विसस्टँड व्होल्टेज चाचणी (12kV साठी 42kV/1min; 24kV साठी 65kV/1min)

● लाइटनिंग इंपल्स चाचणी (12kV साठी 75kV शिखर; 24kV साठी 125kV शिखर)

● गॅस गळती चाचणी (हीलियम मास स्पेक्ट्रोमेट्री)

● यांत्रिक ऑपरेशन चाचणी (200 चक्र)

● आंशिक डिस्चार्ज मापन (<5pC)

● अंतर्गत चाप पडताळणी (प्रकार चाचणी, तृतीय-पक्ष प्रयोगशाळेद्वारे केली जाते)

● सर्व उत्पादने IEC 62271-200, GB 3906, GB/T 11022 आणि GB/T 3804 चे पालन करतात.

पॅकेजिंग आणि वितरण

पॅकेजिंग: शॉक-प्रूफ फोम आणि आर्द्रता अडथळा असलेले लाकडी निर्यात क्रेट. प्रत्येक युनिट स्वतंत्रपणे व्हॅक्यूम-सीलबंद प्लास्टिकमध्ये डेसिकंट पिशव्यांसह गुंडाळलेले असते.

ॲक्सेसरीज: ऑपरेशन हँडल, अर्थिंग किट, स्पेअर ओ-रिंग्ज, केबल लग्स आणि इंस्टॉलेशन मॅन्युअल.

वितरण: एफओबी शांघाय किंवा निंगबो. ऑर्डर पुष्टीकरणानंतर 25-35 दिवसांनी मानक वितरण. तातडीच्या प्रकल्पांसाठी हवाई मालवाहतूक उपलब्ध.
