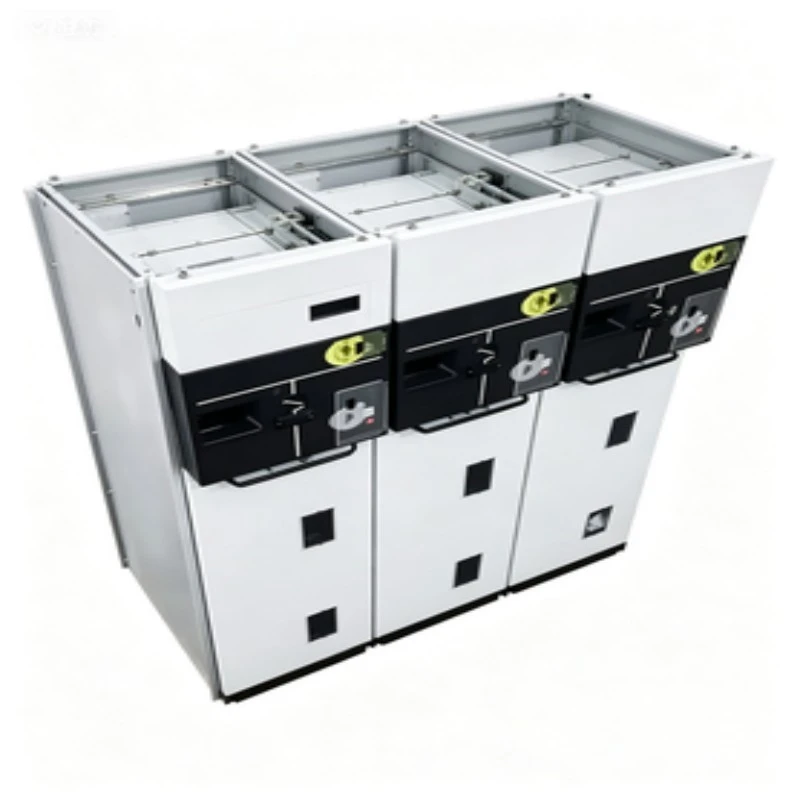

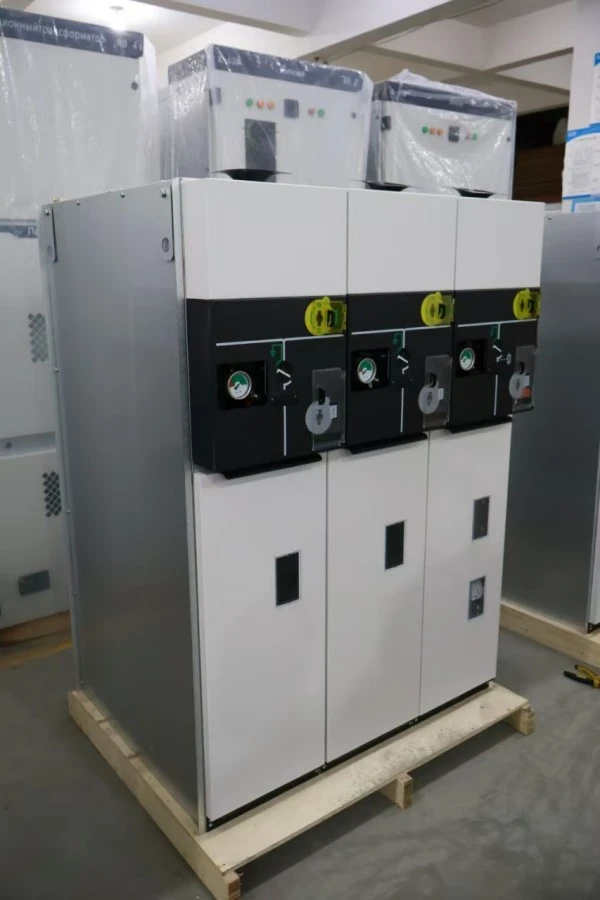

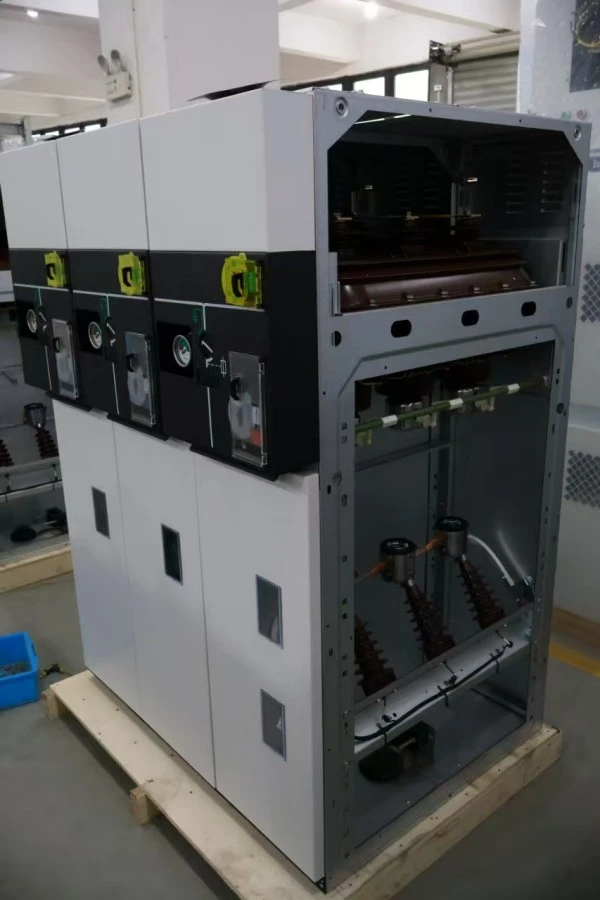

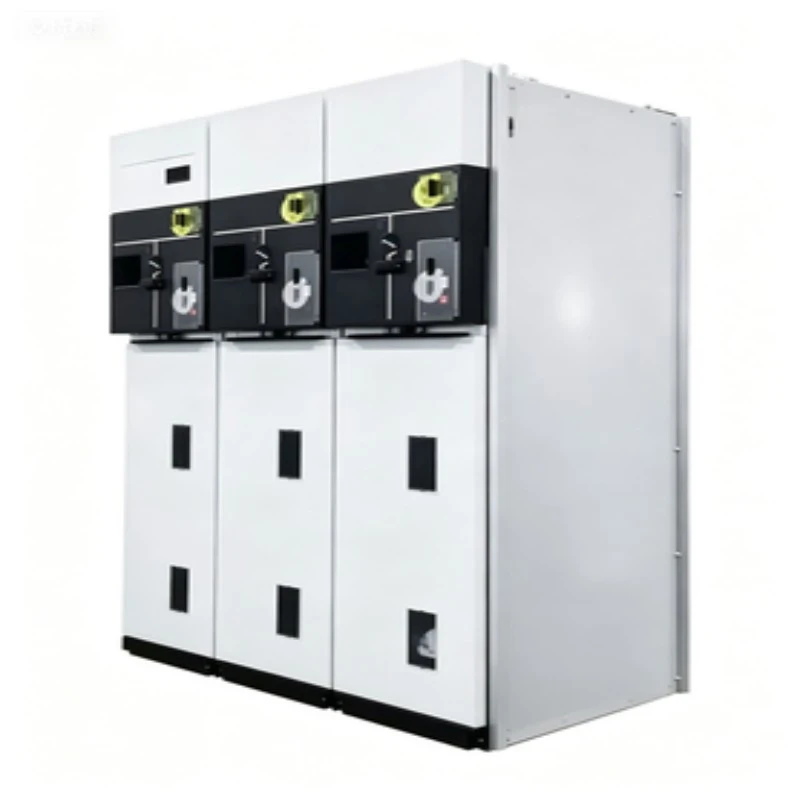

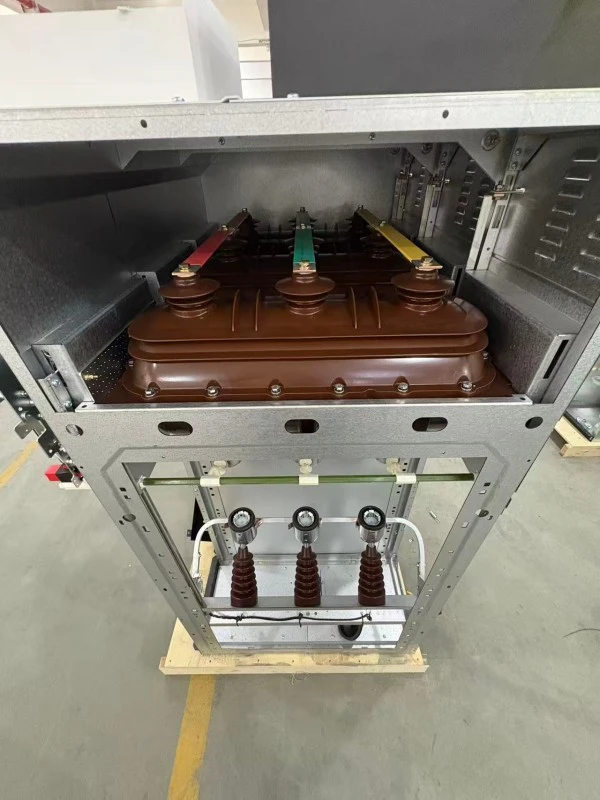

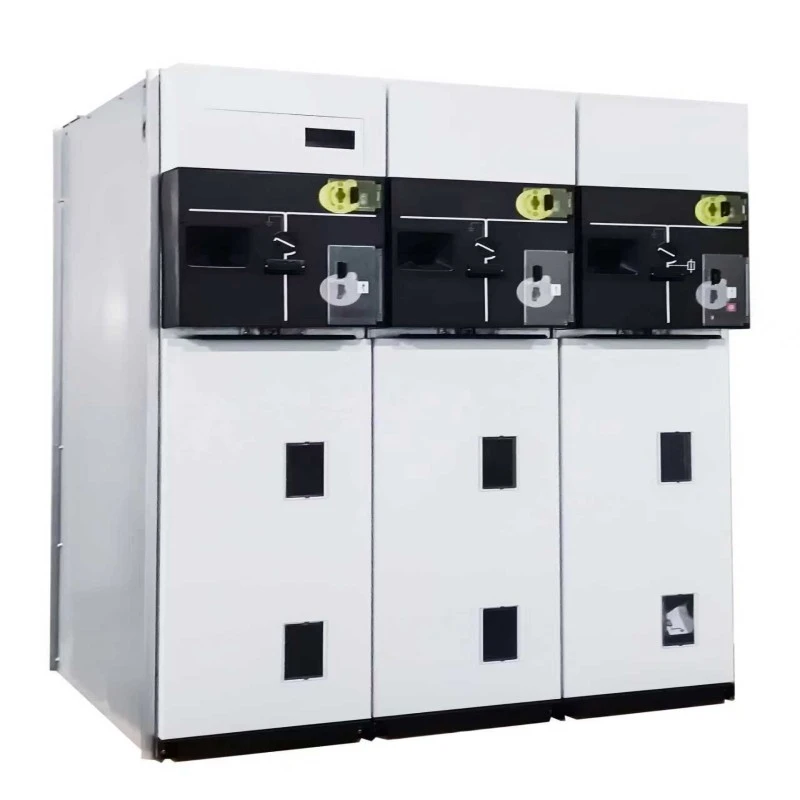

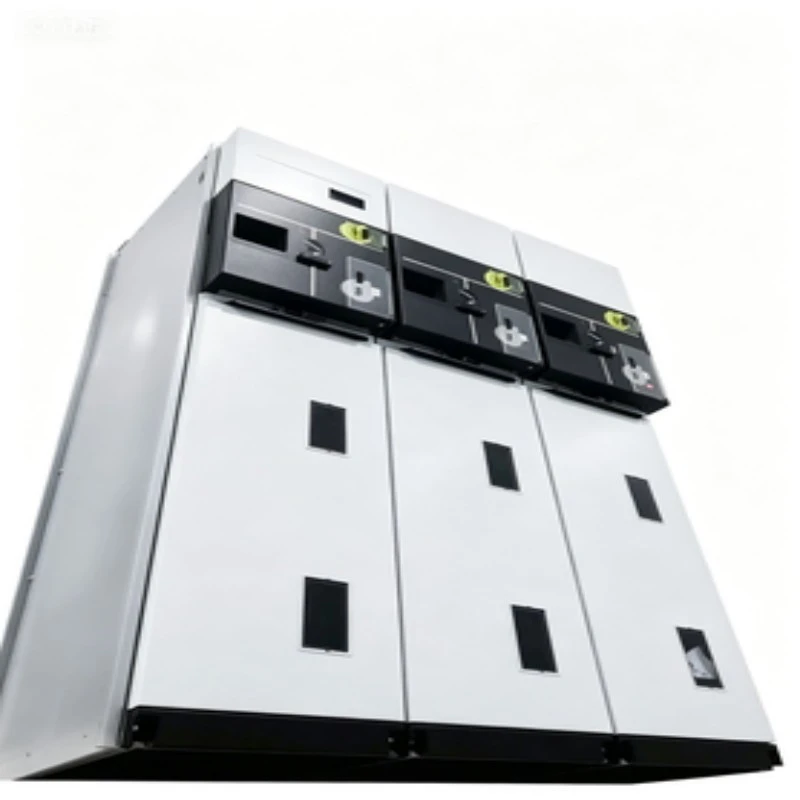

रिंग मेन युनिट Sf6 मागे घेण्यायोग्य स्विचगियर

रिंग मेन युनिट SF6 विथड्रॉवेबल स्विचगियर काय आहे?

दस्विचगियरहे फॅक्टरी-असेम्बल केलेले, मेटल-बंद, SF6 इन्सुलेटेड स्विचगियर आहे जे मध्यम व्होल्टेज रिंग नेटवर्कसाठी (24kV/36kV पर्यंत) डिझाइन केलेले आहे. स्थिर-प्रकार विपरीतRMUs, या काढता येण्याजोग्या आवृत्तीमध्ये काढता येण्याजोग्या ट्रक-माउंटेड स्विचिंग डिव्हाइसेस आहेत---विशेषत: व्हॅक्यूम सर्किट ब्रेकर किंवा SF6 लोड ब्रेक स्विच जे संपूर्ण बसबार डी-एनर्जाइज न करता देखभाल, तपासणी किंवा बदलण्यासाठी भौतिकरित्या संलग्नकाबाहेर आणले जाऊ शकते.

ते काय करू शकते?

हे रिंग मेन युनिट SF6 विथड्रॉवेबल स्विचगियर पॉवर वितरणामध्ये तीन महत्त्वपूर्ण कार्ये करते:

1. रिंग नेटवर्क कनेक्शन---इनकमिंग फीडरला दोन दिशांनी जोडते, अनावश्यक वीज पुरवठा सक्षम करते.

2. ट्रान्सफॉर्मर संरक्षण---इंटिग्रेटेड फ्यूज किंवा सर्किट ब्रेकर वापरून 2500kVA पर्यंतचे वितरण ट्रान्सफॉर्मर स्विच आणि संरक्षित करते.

3. देखरेखीसाठी अलगाव--- काढता येण्याजोगा यंत्रणा दृश्यमान ब्रेकिंग गॅप प्रदान करते, ज्यामुळे डाउनस्ट्रीम काम करणाऱ्या कर्मचाऱ्यांसाठी पूर्ण सुरक्षितता सुनिश्चित होते.

4. फॉल्ट व्यत्यय---25kA पर्यंत शॉर्ट-सर्किट करंट्समध्ये व्यत्यय आणतो.

5. केबल टेस्टिंग आणि ग्राउंडिंग---अर्थ स्विच आणि केबल टेस्ट पोर्ट सुरक्षित केबल कामाला परवानगी देतात.

लुगाओ पॉवरचे प्रत्येक SF6 RMU स्विचगियर IEC 62271-200 चे पालन करते, कॉम्पॅक्ट फूटप्रिंटमध्ये लोड मेक/ब्रेक क्षमता आणि फॉल्ट करंट हे दोन्ही ऑफर करते (रुंदी प्रति पॅनेल 450 मिमी इतकी कमी).

उत्पादन पॅरामीटर (विशिष्टता)

टीप: निवडलेल्या कॉन्फिगरेशननुसार तांत्रिक पॅरामीटर्स बदलू शकतात. अंतिम तांत्रिक डेटा शीटसाठी कृपया लुगाओ पॉवरशी संपर्क साधा.

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

वैशिष्ट्य प्रश्नोत्तर - काढता येण्याजोगा फायदा समजून घेणे

Q1: निश्चित RMU पेक्षा पैसे काढता येण्याजोगे डिझाइन कशामुळे चांगले बनते?

A: निश्चित RMU ला स्विचगियर देखभालीसाठी पूर्ण पॅनेल डी-एनर्जायझेशन आवश्यक आहे. रिंग मेन युनिट sf6 विथड्रॉवेबल स्विचगियरसह, तुम्ही स्विचिंग मॉड्यूल फक्त "डिस्कनेक्ट" किंवा "चाचणी" स्थितीवर आणता. बसबार थेट राहतो, आणि डाउनस्ट्रीम सर्किट्स सुरक्षितपणे सर्व्ह केले जाऊ शकतात. डाउनटाइम तासांपासून मिनिटांपर्यंत कमी होतो.

Q2: काढता येण्याजोगा ट्रक योग्य स्थितीत आहे हे मला कसे कळेल?

A: लुगाओ पॉवरच्या डिझाइनमध्ये तीन भिन्न यांत्रिक स्थानांचा समावेश आहे---कनेक्ट केलेले, चाचणी आणि डिस्कनेक्ट केलेले---प्रत्येक स्पर्शिक अभिप्राय, ट्रकवरील व्हिज्युअल इंडिकेटर आणि रिमोट SCADA मॉनिटरिंगसाठी सहायक संपर्क. ट्रक मागे घेतल्यावर सुरक्षितता शटर स्वयंचलितपणे निश्चित संपर्कांना कव्हर करते.

Q3: या काढता येण्याजोग्या डिझाइनमध्ये SF6 गॅस देखभाल-मुक्त आहे का?

उ: होय. SF6 टाकी आयुष्यभर सील केली आहे (सामान्य परिस्थितीत ≥30 वर्षे). काढता येण्याजोगी यंत्रणा कमी-व्होल्टेजच्या डब्यात किंवा समोरच्या ट्रकच्या भागात असते – गॅस टाकीच्या आत नाही. म्हणून, स्विच मागे घेतल्याने SF6 दाब किंवा डायलेक्ट्रिक अखंडतेला त्रास होत नाही. हे SF6 विथड्रॉवेबल रिंग मेन युनिटचे मुख्य भिन्नता आहे.

Q4: हे RMU रिमोट कंट्रोलला सपोर्ट करते का?

उ: होय. काढता येण्याजोग्या ट्रकमध्ये मोटार चालवलेल्या यंत्रणा आणि पोझिशन फीडबॅक सेन्सर बसवले जाऊ शकतात, पूर्ण रिमोट रॅकिंग इन/आउट सक्षम करणे - IEC 61850 GOOSE मेसेजिंगशी सुसंगत.

SF6 इन्सुलेटेड स्विचगियरसाठी योग्य अनुप्रयोग

उत्पादन तपशील

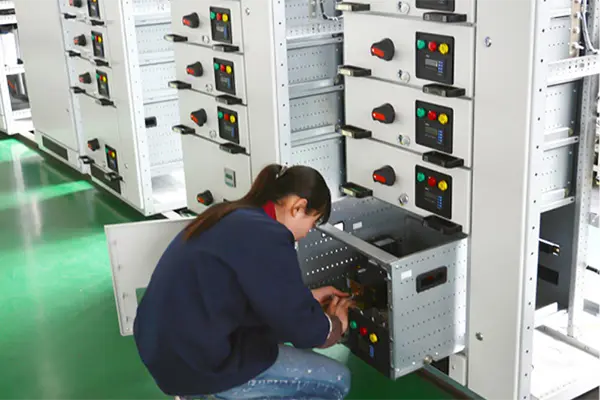

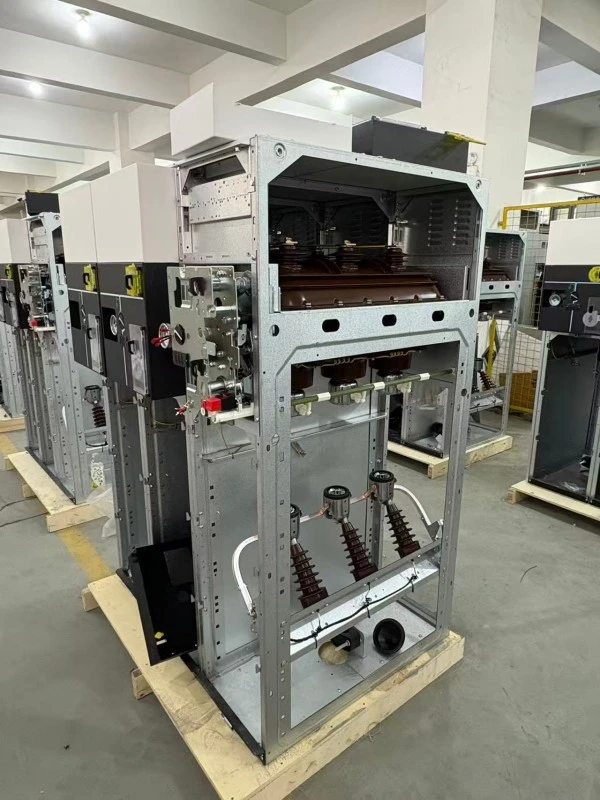

प्रत्येक रिंग मेन युनिट sf6 विथड्रॉवेबल स्विचगियर आमच्या ISO 9001 प्रमाणित सुविधेमध्ये निश्चित आणि काढता येण्याजोग्या प्रकारांसाठी समर्पित असेंबली लाइनसह तयार केले जाते.

मुख्य उत्पादन टप्पे:

1. टँक फॅब्रिकेशन---3 मिमी स्टेनलेस स्टील, रोबोटिक लेसर वेल्डिंग, 100% हीलियम लीक चाचणी (गळती दर <1×10⁻⁶ mbar·L/s).

2. SF6 प्रक्रिया---दव बिंदूसह व्हॅक्यूम भरणे ≤ -50°C, दाब 20°C संदर्भात कॅलिब्रेटेड.

3. काढता येण्याजोगा ट्रक असेंबली---प्रिसिजन गाईड रेल, अँटी-फ्रिक्शन रोलर्स, सेल्फ-अलाइनिंग प्राथमिक संपर्क (सिल्व्हर-प्लेटेड कॉपर, 12μm जाडी).

4. इंटरलॉक ट्युनिंग---मेकॅनिकल इंटरलॉकची पडताळणी करण्यासाठी प्रत्येक युनिटमध्ये 200 इनसर्शन/विथड्रॉवल सायकल असतात.

5. उच्च व्होल्टेज चाचणी---पॉवर फ्रिक्वेन्सी विसस्टँड: 42kV/1min (12kV युनिट्स); आंशिक डिस्चार्ज <5pC 1.2Ur वर.

6. तापमान वाढ चाचणी---1.1× रेट केलेले वर्तमान, सर्व बिंदू मानक मर्यादेत.

7. अद्वितीय अनुक्रमांक---संपूर्ण ट्रेसेबिलिटीसाठी संलग्न आणि काढता येण्याजोगा ट्रक या दोन्हींवर कोरलेला.

गुणवत्ता नियंत्रण तपासणी नाके

पॅकेजिंग

प्रत्येक रिंग मेन युनिट sf6 विथड्रॉवेबल स्विचगियर पॅनेल निर्यात करण्यासाठी स्वतंत्रपणे पॅक केले जाते:

क्रेटवर खुणा:

1. "SF6 गॅस भरला - सोडू नका"

2. "आतून काढता येण्याजोगा ट्रक - काळजीपूर्वक हाताळा"

3. गुरुत्व केंद्र, उचलण्याचे बिंदू, नाजूक लेबले

नुकसान टाळण्यासाठी, काढता येण्याजोगा ट्रक पॅनेलच्या आत (डिस्कनेक्ट केलेल्या स्थितीत) पाठविला जातो. एकाधिक ट्रकच्या ऑर्डरसाठी, पर्यायी स्वतंत्र पॅकेजिंग उपलब्ध आहे.

विक्रीनंतर आणि हमी

वॉरंटी कालावधी:

कमिशनिंग तारखेपासून 12 महिने किंवा शिपमेंट तारखेपासून 18 महिने (जे आधी येते).

काय समाविष्ट आहे:

1. काढता येण्याजोग्या ट्रक, इंटरलॉक, शटरसह सर्व यांत्रिक भाग

2. SF6 गॅस प्रणाली (ग्राहकांच्या गळतीमुळे गॅस रिफिल वगळता)

3. प्राथमिक आणि दुय्यम संपर्क

4. पृथ्वी स्विच यंत्रणा

काय समाविष्ट नाही:

1. अयोग्य पैसे काढणे/इनसर्ट करताना नुकसान

2. बाह्य वायरिंग बदल

3. निसर्गाची कृती (पूर, वीज)

४. उपभोग्य वस्तू (फ्यूज, इंडिकेटर दिवे)

सेवा वचनबद्धता:

1. तांत्रिक चौकशी प्रतिसाद: 2 तासांच्या आत (कामाचे दिवस)

2. सुटे भाग पाठवणे: 24 तासांच्या आत

3. दूरस्थ समस्यानिवारण: विनामूल्य व्हिडिओ कॉल समर्थन

उत्पादन आणि गुणवत्ता नियंत्रण

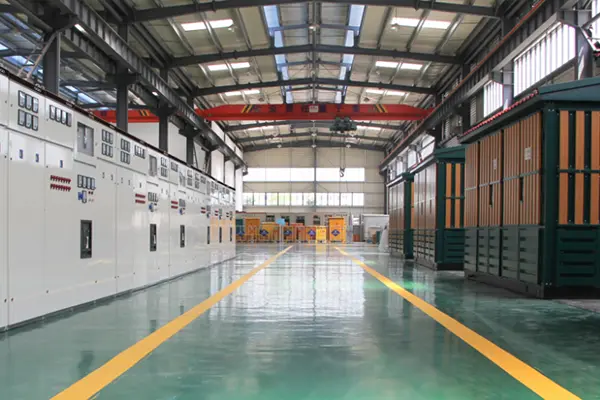

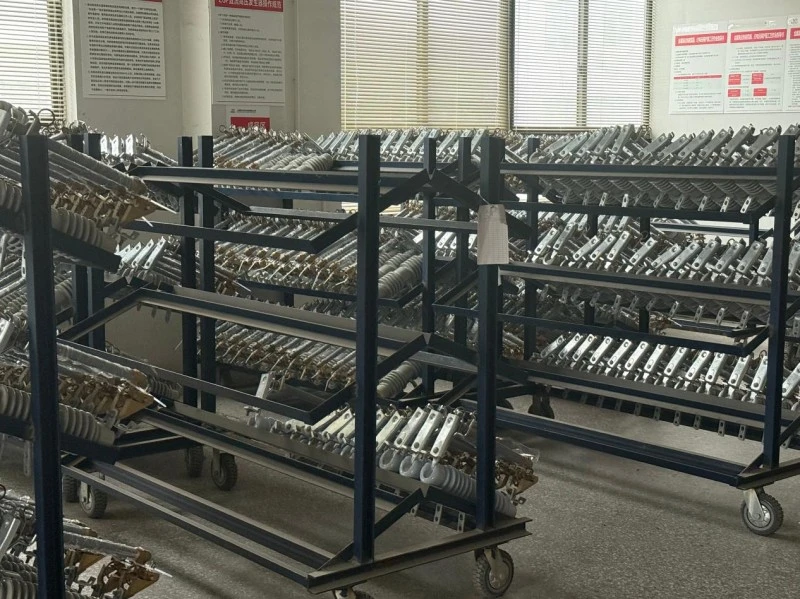

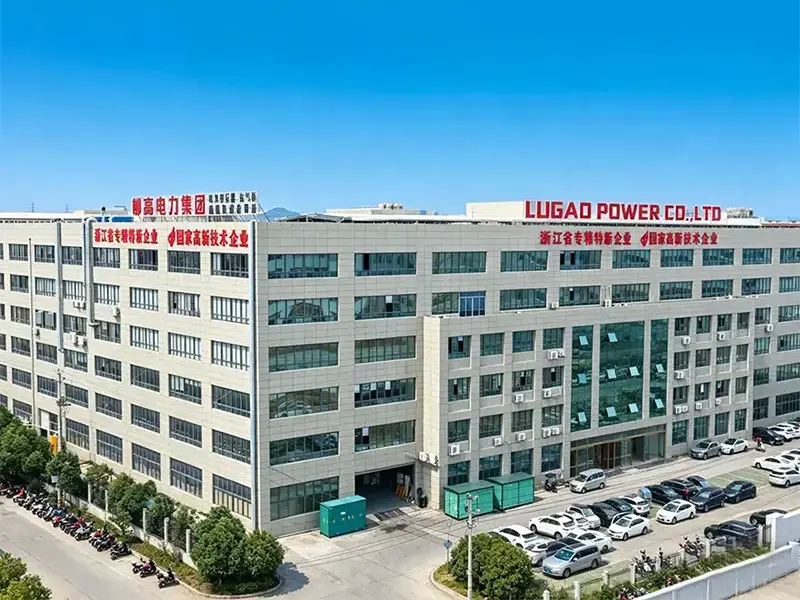

Lugao Power Co., Ltd. ट्रान्सफॉर्मरसह उच्च, मध्यम आणि कमी-व्होल्टेज पॉवर ट्रान्समिशन आणि वितरण उपकरणांच्या R&D आणि उत्पादनात माहिर आहे,स्विचगियर, सर्किट ब्रेकर, डिस्कनेक्टर आणि संबंधित इलेक्ट्रिकल उत्पादने.

घरातील उत्पादन, अभियांत्रिकी आणि चाचणी क्षमतांसह, लुगाओ पॉवर जगभरातील उपयुक्तता, औद्योगिक सुविधा, अक्षय ऊर्जा प्रकल्प आणि पायाभूत सुविधांसाठी सानुकूलित OEM/ODM सोल्यूशन्स आणि वन-स्टॉप पॉवर वितरण उपाय प्रदान करते.
