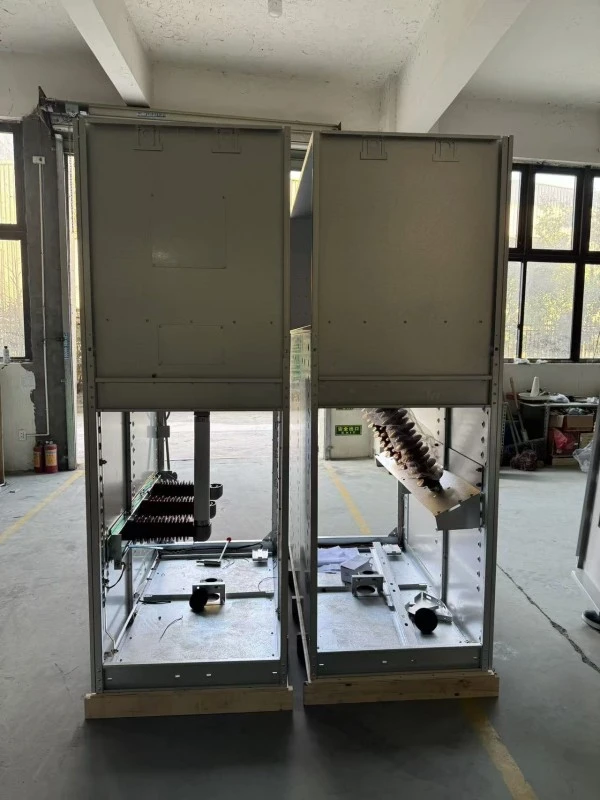

पर्यावरणास अनुकूल गॅस इन्सुलेशन RMU

पर्यावरणास अनुकूल गॅस इन्सुलेशन RMU (रिंग मुख्य युनिट) हे फॅक्टरी-असेम्बल केलेले, सीलबंद, धातू-बंद मध्यम व्होल्टेज स्विचगियर (24kV पर्यंत) आहे जे शुद्ध SF6 ऐवजी प्राथमिक इन्सुलेट आणि आर्क-क्वेंचिंग माध्यम म्हणून इको-फ्रेंडली गॅस मिश्रण वापरते. पारंपारिक SF6 RMU च्या विपरीत ज्यात उच्च ग्लोबल वार्मिंग पोटेंशियल आहे (GWP = 23,500), SF₆ चे GWP सध्याच्या EU संदर्भ डेटानुसार अंदाजे 24,300 आहे. लुगाओ पॉवरचे इको-आरएमयू एकतर सिंथेटिक हवा, N₂/SF₆ मिश्रण (10% SF6 पेक्षा कमी असलेले), किंवा फ्लोरोकेटोन-आधारित (C5-FK) गॅस वापरते. हे वायू गैर-विषारी, ज्वलनशील नसतात आणि शुद्ध SF6 साठी 23,500 च्या तुलनेत 1 (सिंथेटिक हवेसाठी) किंवा 600 पेक्षा कमी (C5-FK साठी) GWP असतात.

उत्पादन फायदे

का निवडालुगाओ पॉवरच्या इको-गॅस RMU प्रती SF6 पर्याय?

उत्पादन वैशिष्ट्ये

तांत्रिक स्पष्टीकरणांसह वैशिष्ट्य सूची

उत्पादन तपशील

लुगाओ पॉवर इको-गॅस RMU कसे बनवते

प्रत्येक पर्यावरणास अनुकूल गॅस इन्सुलेशन RMU चे उत्पादन आमच्या ISO 9001:2021 आणि ISO 14001 प्रमाणित सुविधेमध्ये चीनमधील वेन्झोऊ येथे केले जाते. उत्पादन प्रक्रिया विशेषत: इको-गॅस हाताळणीसाठी अनुकूल केली जाते - SF6 उत्पादन लाइनपेक्षा वेगळी.

चरण-दर-चरण उत्पादन प्रक्रिया

1. टँक फॅब्रिकेशन

● 3mm स्टेनलेस स्टील (AISI 304) – लेसर कट, रोबोटिक बेंट, स्वयंचलित MIG प्रक्रियेद्वारे वेल्डेड.

● 100% हीलियम गळती ओळख: व्हॅक्यूम चेंबरमध्ये टाकी बुडली; हेलियम स्प्रे चाचणी – गळती दर <1×10⁻⁶ mbar·L/s (IEC आवश्यकतेपेक्षा 20x कडक).

2. घटक असेंब्ली

● क्लीनरूममध्ये (वर्ग 100,000) एकत्र केलेली तीन-स्थिती स्विच यंत्रणा.

● कॉपर कॉन्टॅक्ट सिल्व्हर प्लेटेड (15μm जाडी) – कमी संपर्क प्रतिकार (<30μΩ) सुनिश्चित करते.

● शटर यंत्रणा – स्टेनलेस स्टील, कॅम-चालित.

3. व्हॅक्यूम प्रक्रिया

● व्हॅक्यूम (<10 Pa) अंतर्गत 80°C वर 8 तासांसाठी टाकी गरम केली जाते - ओलावा काढून टाकते (लक्ष्य <10ppm).

● अंतर्गत कंडेन्सेशन आणि डायलेक्ट्रिक ब्रेकडाउन प्रतिबंधित करते.

4. इको-गॅस भरणे

● गॅस मिश्रण समर्पित मिक्सिंग स्टेशनमध्ये तयार केले जाते (अचूकता ±1%).

● C5-FK मिश्रणासाठी: C5-FK (फ्लोरोकेटोन) + CO₂ + O₂ (ट्रेस).

● भरा दाब: 0.04 MPa सापेक्ष 20°C वर.

● प्रत्येक टाकी गॅस रचना लेबलसह अनुक्रमांकीत आहे.

5. अंतिम विद्युत चाचणी

● पॉवर वारंवारता सहन करते: 42kV/1min (12kV युनिट).

● लाइटनिंग आवेग: 75kV शिखर (1.2/50μs).

● आंशिक डिस्चार्ज: <5pC 1.2Ur वर (12kV = 14.4kV चाचणी व्होल्टेज).

● संपर्क प्रतिकार मापन: चाचणी प्रमाणपत्रावर रेकॉर्ड केले.

● यांत्रिक ऑपरेशन चाचणी: 50 ओपन/क्लोज सायकल – गॅस प्रेशर बदल नाही.

6. इंटरलॉक सत्यापन

● सर्व मेकॅनिकल इंटरलॉक गेज पिनसह तपासले - फोर्स मापन रेकॉर्ड केले गेले.

7. पॅकेजिंग

● गॅसने भरलेले युनिट व्हॉल्व्हवर ट्रान्सपोर्ट कॅपसह सील केलेले आहे.

● प्रेशर गेज फोम कव्हरसह संरक्षित

गुणवत्ता नियंत्रण टप्पे

विक्रीनंतरची सेवा आणि हमी

वॉरंटी कालावधी:

कमिशनिंग तारखेपासून 12 महिने किंवा शिपमेंट तारखेपासून 18 महिने (जे आधी येते).

वॉरंटी अंतर्गत संरक्षित:

1. सर्व यांत्रिक भाग (स्विच यंत्रणा, इंटरलॉक, अर्थ स्विच, इंडिकेटर)

2. गॅस टाकीची अखंडता (उत्पादन दोषामुळे गळती)

3. प्राथमिक आणि दुय्यम संपर्क

4. इको-गॅस रचना (फॅक्टरी भरणे प्रमाणपत्रापासून विचलित झाल्यास)

5. प्रेशर गेज आणि घनता मॉनिटर

कव्हर नाही:

1. अयोग्य स्टोरेज किंवा इंस्टॉलेशनमुळे होणारे नुकसान (उदा. युनिट टाकणे)

2. आक्रमक वातावरणामुळे बाह्य गंज (उदा. रासायनिक वनस्पती)

3. निसर्गाची कृती (भूकंप, पूर, वीज)

4. उपभोग्य वस्तू (फ्यूज, इंडिकेटर दिवे, बॅटरी)

वारंवार विचारले जाणारे प्रश्न

Q1: पर्यावरणास अनुकूल गॅस इन्सुलेशन RMU मध्ये नेमका कोणता वायू वापरला जातो?

उ: लुगाओ पॉवर दोन पर्याय देते:

● पर्याय A (अर्थव्यवस्था): N₂ + 10% SF₆ मिश्रण – GWP ≈ 2,350 (अजूनही शुद्ध SF₆ पेक्षा 90% कमी).

● पर्याय B (ग्रीन प्रीमियम): C5-FK (फ्लोरोकेटोन) + CO₂ + O₂ – GWP < 600, PFAS नाही, उच्च-GWP SF₆ इन्सुलेशन वायूंवरील अवलंबित्व कमी करू पाहणाऱ्या प्रकल्पांसाठी योग्य..

दोन्ही गैर-विषारी, ज्वलनशील नसलेले आणि IEC 62271-200 द्वारे मंजूर आहेत.

Q2: गॅसची कार्यक्षमता SF6 सारखीच आहे का?

उत्तर: होय, त्याच ऑपरेटिंग प्रेशरवर (0.04-0.05 MPa), डायलेक्ट्रिक ताकद आणि चाप-शमन क्षमता समतुल्य आहेत. आमचे पर्यावरणस्नेही RMU SF6 युनिट्स सारख्याच प्रकारच्या चाचण्या उत्तीर्ण करते: 42kV withstand, 20kA शॉर्ट-सर्किट बनवणे आणि 50 यांत्रिक ऑपरेशन्स.

Q3: गॅस गळती झाल्यास काय होते? कामगारांसाठी धोकादायक आहे का?

A: इको-गॅस हा गैर-विषारी आहे (SF6 च्या विपरीत जो आर्सिंग अंतर्गत विषारी उपउत्पादने तयार करू शकतो). तथापि, मर्यादित जागांमध्ये मोठ्या प्रमाणात गळतीमुळे ऑक्सिजन विस्थापित होऊ शकतो. लुगाओ पॉवरच्या RMU मध्ये कमी दाबाचा अलार्म समाविष्ट आहे. ट्रिगर झाल्यास, प्रवेश करण्यापूर्वी खोलीला हवेशीर करा. गॅस स्वतःच थोड्या प्रमाणात श्वास घेण्यास सुरक्षित आहे (CO₂ अग्निशामक डिस्चार्ज प्रमाणेच).

Q4: आवश्यक असल्यास मी स्थानिक पातळीवर गॅस पुन्हा भरू शकतो का?

उ: टाकी आयुष्यभर सील केली आहे---तुम्हाला सामान्य परिस्थितीत कधीही रिफिल करण्याची गरज नाही (गळती दर <0.1% प्रति वर्ष). तथापि, वाल्व खराब झाल्यास, लुगाओ पॉवर अचूक गॅस मिश्रणासह रिफिल किट प्रदान करते. आम्ही स्थानिक SF6 वापरण्याची शिफारस करत नाही - ज्यामुळे पर्यावरणीय हेतू नष्ट होईल.

Q5: तुमचे पर्यावरणास अनुकूल गॅस इन्सुलेशन RMU SF6 पेक्षा जास्त महाग आहे का?

उ: गॅस मिश्रण आणि समर्पित उत्पादन लाइनमुळे प्रारंभिक खरेदी खर्च अंदाजे 8-12% जास्त आहे. तथापि:

1. तुम्ही भविष्यातील SF6 पुनर्प्राप्ती खर्च टाळता

2. तुम्ही ग्रीन बिल्डिंग कर प्रोत्साहनांसाठी पात्र आहात (उदा. सिंगापूर, EU मध्ये).

3. बऱ्याच युटिलिटीज आता त्यांच्या खरेदी स्कोअरिंगमध्ये SF6-मुक्त स्विचगियरसाठी प्रीमियम भरतात.

4. 20-वर्षांहून अधिक जीवनचक्र, लुगाओचे इको-आरएमयू किफायतशीर किंवा स्वस्त आहे.

Q6: या RMU कडे कोणती प्रमाणपत्रे आहेत?

A: संपूर्ण IEC 62271-200 प्रकारच्या चाचण्या (KEMA प्रमाणित). अतिरिक्त:

● ISO 14001 (उत्पादन पर्यावरण व्यवस्थापन)

● CE चिन्हांकन

● चीनी GB/T 3906

Q7: मी विद्यमान SF6 RMU पॅनेल इको-गॅससह रीट्रोफिट करू शकतो का?

उ: नाही, गॅस हाताळणी प्रणाली, सील आणि दाब सेटिंग्ज भिन्न आहेत. तथापि, लुगाओ पॉवरचेगॅस-इन्सुलेटेड RMUबहुतेक मानक SF6 RMUs प्रमाणेच बाह्य परिमाणे आणि बसबार अंतर आहे. हे नागरी कामांशिवाय "ड्रॉप-इन" बदलण्याची परवानगी देते.

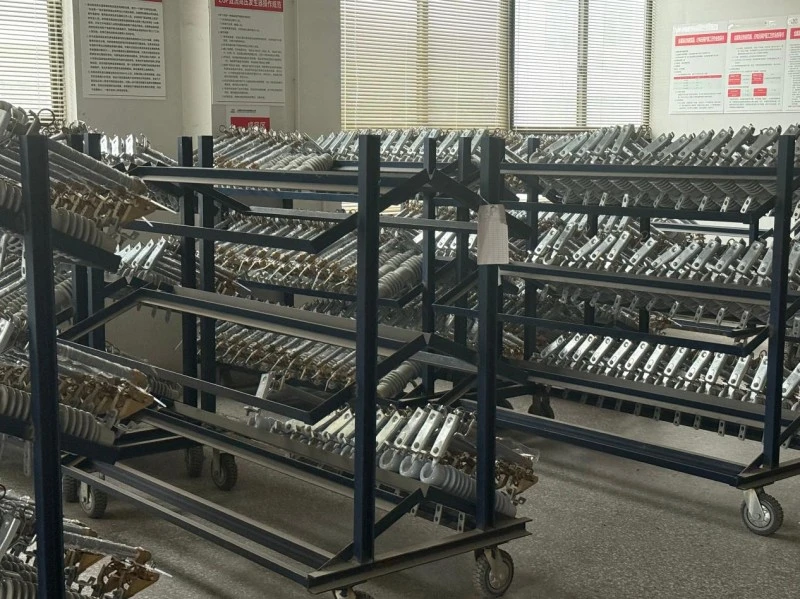

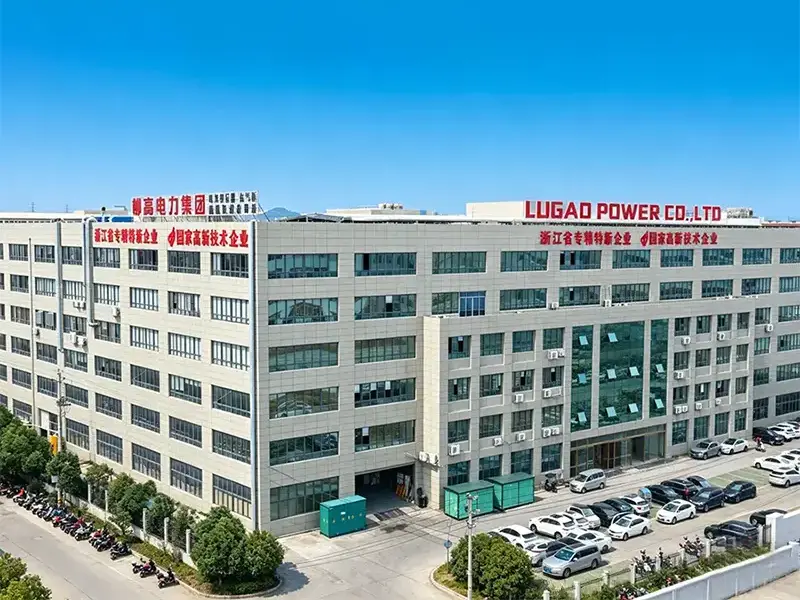

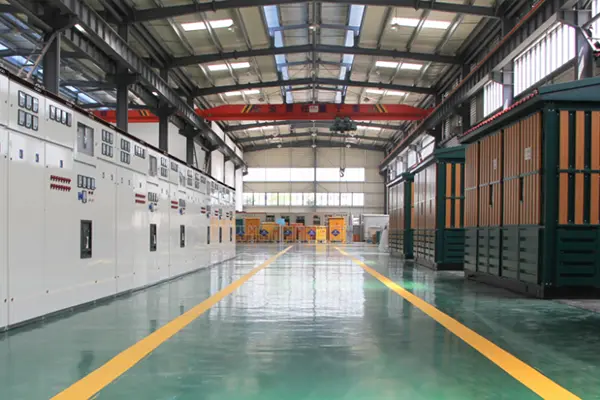

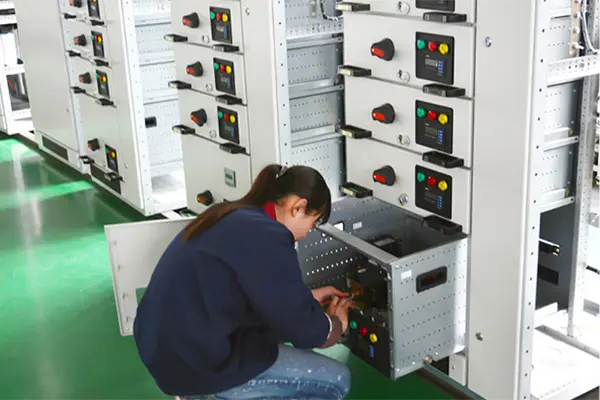

लुगाव कारखाना
