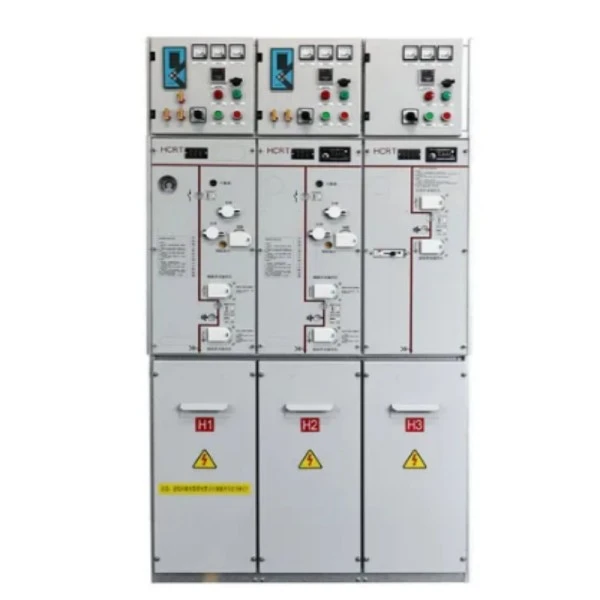

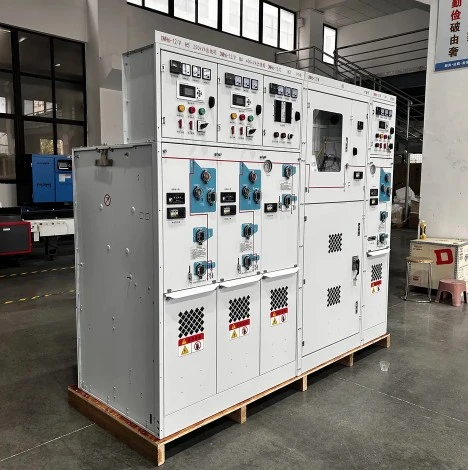

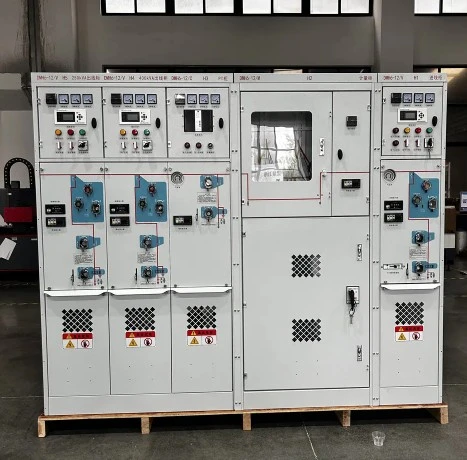

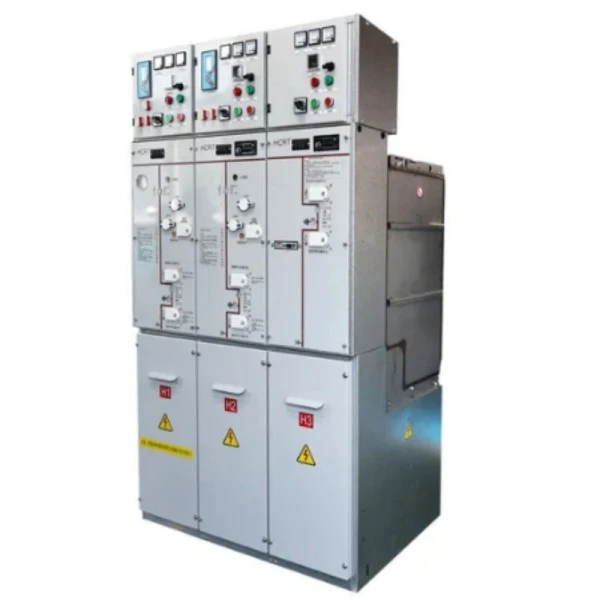

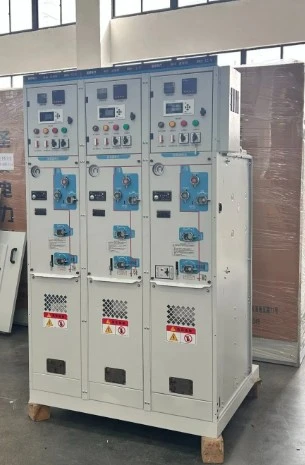

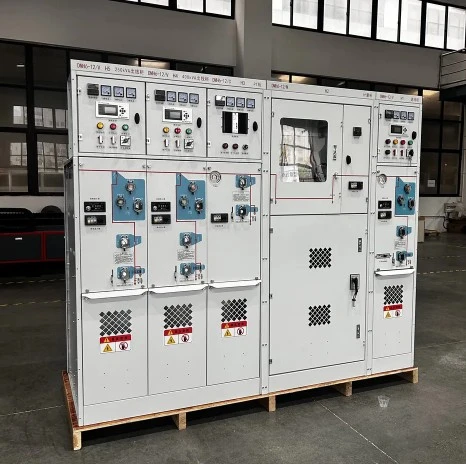

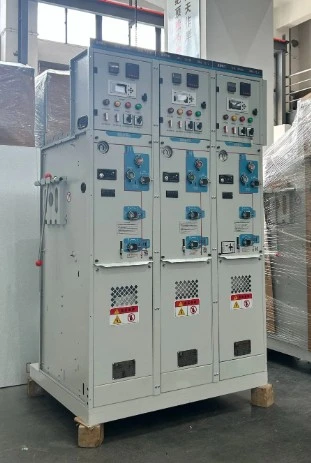

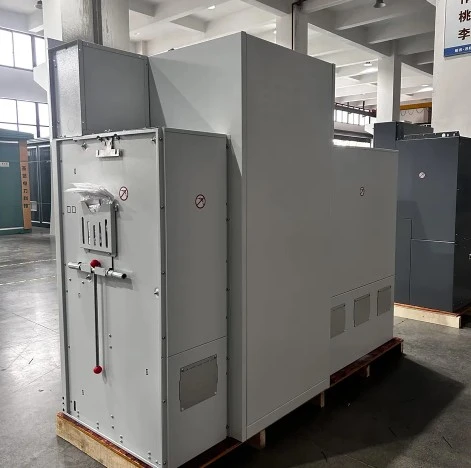

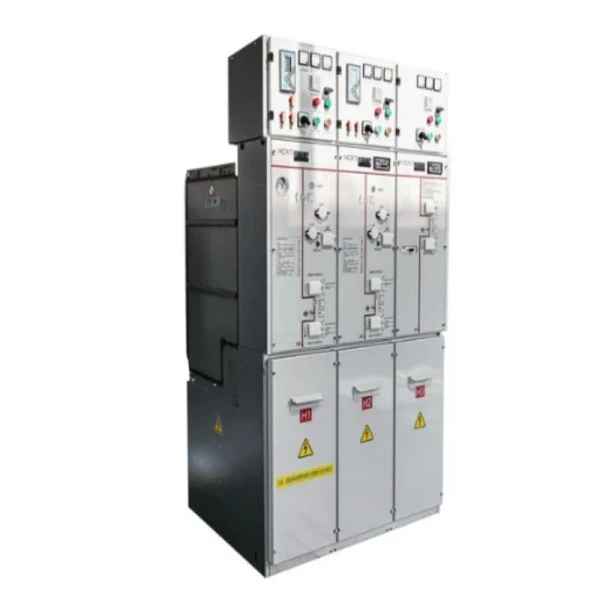

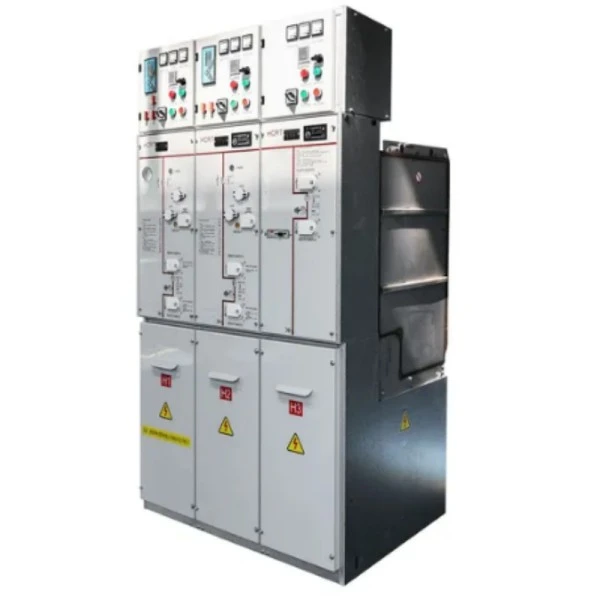

35kv मध्यम व्होल्टेज Sf6 सीलबंद स्विचगियर

35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर हे फॅक्टरी-असेम्बल केलेले, धातू-बंद विद्युत उपकरण आहे जे सल्फर हेक्साफ्लोराइड (SF6) गॅस इन्सुलेट आणि आर्क-शमन माध्यम म्हणून वापरते. पारंपारिक ओपन-टाइप स्विचगियरच्या विपरीत, सर्व जिवंत भाग---सर्किट ब्रेकर, डिस्कनेक्टर आणि ग्राउंडिंग स्विचसह----नियंत्रित दाबाने SF6 गॅसने भरलेल्या स्टेनलेस स्टीलच्या टाकीमध्ये हर्मेटिकली सीलबंद केले जातात.

ते काय करू शकते?

प्रामुख्याने, हे 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर 35kV पॉवर नेटवर्कमध्ये विद्युत ऊर्जा प्राप्त करणे, वितरण आणि नियंत्रित करण्यासाठी जबाबदार आहे. हे ट्रान्सफॉर्मर, मोटर्स आणि फीडरचे ओव्हरलोड्स, शॉर्ट सर्किट्स आणि क्षणिक ओव्हरव्होल्टेजपासून संरक्षण करते. जेव्हा एखादा दोष आढळतो, तेव्हा SF6 सर्किट ब्रेकर मिलिसेकंदांमध्ये चाप विझवतो, ज्यामुळे डाउनस्ट्रीम उपकरणांचे कमीत कमी नुकसान होते. याव्यतिरिक्त, ते रिमोट स्विचिंग ऑपरेशन्स आणि रिअल-टाइम स्थिती निरीक्षण सक्षम करते, ज्यामुळे ते आधुनिक स्मार्ट ग्रिड्सचा मुख्य घटक बनते. थोडक्यात, जिथे जागा मर्यादित आहे किंवा पर्यावरणीय परिस्थिती गंभीर आहे अशा ऍप्लिकेशन्समध्ये ते अवजड एअर-इन्सुलेटेड स्विचगियर (AIS) ची जागा घेते.

उत्पादन फायदे

35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियरचे मूल्यमापन करताना, लुगाओ पॉवरचे सोल्यूशन पाच प्रमुख फायद्यांमधून दिसते:

1. अति-उच्च विश्वासार्हता: कारण SF6 वायू उत्कृष्ट डायलेक्ट्रिक सामर्थ्य प्रदान करतो (हवेच्या अंदाजे 3 पट), अंतर्गत घटक धूळ, आर्द्रता, मीठ धुके आणि प्रदूषणापासून रोगप्रतिकारक असतात. याचा परिणाम अत्यंत कमी अपयशी दरात होतो—दहा वर्षांच्या ऑपरेशनमध्ये ०.१% पेक्षा कमी.

2. कॉम्पॅक्ट फूटप्रिंट: सीलबंद डिझाईन फेज-टू-फेज आणि फेज-टू-ग्राउंड क्लीयरन्स मोठ्या प्रमाणात कमी करते. सामान्य Lugao 35kV SF6 रिंग मुख्य युनिट प्रति फीडर फक्त 1.2m² व्यापते, AIS साठी 3.5m² च्या तुलनेत. हे युटिलिटीज आणि औद्योगिक प्लांटना सध्याच्या बिल्डिंग फूटप्रिंटमध्ये रीट्रोफिट किंवा विस्तारित करण्यास अनुमती देते.

3. देखभाल-मुक्त ऑपरेशन: सर्व हलणारे भाग कोरड्या, सीलबंद SF6 वातावरणात कार्य करत असल्याने, नियमित साफसफाई, संपर्क समायोजन किंवा इन्सुलेशन प्रतिरोध चाचणीची आवश्यकता नाही. फक्त शिफारस केलेली तपासणी म्हणजे दर सहा महिन्यांनी एकदा गॅस प्रेशर गेज रीडिंग. 20 वर्षांच्या सेवा जीवनात, यामुळे ऑपरेशनल खर्चात 70% पर्यंत बचत होते.

4. कार्मिकांसाठी वर्धित सुरक्षा: मेटल-बंद, वेल्डेड टाकी 50kA/1s पर्यंत अंतर्गत आर्क फॉल्ट कंटेनमेंट (IAC) साठी रेट केली जाते. एखाद्या अंतर्गत बिघाडाखाली देखील, प्रेशर रिलीफ व्हॉल्व्ह गरम वायूंना सुरक्षित एक्झॉस्ट डक्टकडे निर्देशित करते—कधीही ऑपरेटरकडे जात नाही. सर्व इंटरलॉक IEC 62271-200 चे पालन करतात.

5. सर्व-हवामान कामगिरी: अल्पाइन सबस्टेशन्समध्ये -40°C पासून +55°C पर्यंत वाळवंटातील सोलर फार्ममध्ये, हे 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर कमी न करता चालते. आवारात कोणत्याही ट्रेस हीटिंग किंवा एअर कंडिशनिंगची आवश्यकता नाही.

उत्पादन वैशिष्ट्ये

● लुगाओ पॉवरच्या 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियरमध्ये खालील विशिष्ट तांत्रिक वैशिष्ट्ये समाविष्ट आहेत:

1. वेल्डेड स्टेनलेस स्टील टँक: 3 मिमी जाड, 316L ग्रेड, हेलियम गळती-चाचणी प्रति वर्ष 0.1% पेक्षा कमी. कोणतेही गॅस्केट किंवा ओ-रिंग वातावरणाच्या संपर्कात नाहीत.

2. थ्री-पोझिशन स्विच: इंटिग्रेटेड लोड ब्रेक स्विच, डिस्कनेक्टर आणि ग्राउंडिंग स्विच एकाच यंत्रणेमध्ये. यांत्रिक इंटरलॉक चुकीच्या अनुक्रम ऑपरेशन्स प्रतिबंधित करते.

3. SF6 प्रेशर गेज (तापमान-भरपाई): सभोवतालच्या तापमानाकडे दुर्लक्ष करून खरे दाब वाचन प्रदान करते. ग्रीन झोन = ०.१२–०.१४ एमपीए (निरपेक्ष). रिमोट मॉनिटरिंगसाठी कमी-दाब अलार्म संपर्क उपलब्ध आहेत.

4. व्हॅक्यूम सर्किट ब्रेकर पर्याय: फीडर संरक्षणासाठी, SF6 बाह्य इन्सुलेशनसह एक अंगभूत व्हॅक्यूम इंटरप्टर SF6 च्या इन्सुलेशन ताकदीसह व्हॅक्यूमची उच्च ब्रेकिंग क्षमता एकत्र करते. रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट: 31.5kA.

5. केबल कंपार्टमेंट: मोठे, काढता येण्याजोगे फ्रंट कव्हर केबल लग इन्स्टॉलेशनसाठी सहज प्रवेश देते. 500mm² पर्यंत सिंगल-कोर कॉपर किंवा ॲल्युमिनियम केबल्ससाठी योग्य.

6. चुंबकीय किंवा स्प्रिंग ॲक्ट्युएटर: एकतर चुंबकीय ॲक्ट्युएटर (100,000 यांत्रिक ऑपरेशन्ससाठी) किंवा संचयित-ऊर्जा स्प्रिंग यंत्रणा (किंमत-संवेदनशील प्रकल्पांसाठी) म्हणून उपलब्ध.

7. फ्रंट पॅनल मिमिक बस: स्विच पोझिशन, अर्थिंग स्टेटस आणि SF6 प्रेशरसाठी एलईडी इंडिकेटरसह स्पष्ट, कोरलेली एक-लाइन आकृती.

8. सहाय्यक संपर्क: 6NO + 6NC, 220V DC साठी रेट केलेले, थेट मुख्य शाफ्टमधून चालवले जाते (स्लिप करण्यासाठी कोणतेही कॅम नाहीत).

उत्पादन अर्ज

35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियरची अष्टपैलुत्व पुढील अनुप्रयोगांसाठी योग्य बनवते:

1. विंड फार्म: प्रत्येक टर्बाइनच्या टॉवर बेसमध्ये किंवा ऑफशोअर प्लॅटफॉर्म कलेक्टर रिंगमध्ये वापरले जाते. कंपन, मीठ स्प्रे आणि मर्यादित जागा सहन करते.

2. सोलर पीव्ही पॉवर प्लांट्स: कॉम्बाइनर बॉक्स आउटपुट आणि स्टेप-अप ट्रान्सफॉर्मर प्राथमिक बाजूला स्थापित केले जातात. सीलबंद डिझाइन वाळवंटातील वातावरणात धूळ प्रवेश प्रतिबंधित करते.

3. औद्योगिक उपकेंद्र: स्टील मिल्स, सिमेंट प्लांट आणि पेट्रोकेमिकल सुविधा जेथे सतत उत्पादनासाठी जास्त वेळ लागतो. SF6 स्विचगियर मोठ्या मोटर्स (3MW–10MW) आणि आर्क फर्नेसला फीड करतो.

4. डेटा केंद्रे: बॅकअप जनरेटर आणि UPS प्रणालींना विश्वसनीय 35kV इनकमिंग पुरवठा प्रदान करते. त्याचा कॉम्पॅक्ट आकार आयटी रॅकसाठी अधिक मजला जागा सोडतो.

5. रेल्वे ट्रॅक्शन सबस्टेशन्स: 27.5kV किंवा 35kV प्रणालीवर विद्युतीकृत रेल्वेसाठी. दSF6 स्विचगियरसंपर्क परिधान न करता वारंवार स्विचिंग (5,000 ऑपरेशन्स/वर्षापर्यंत) हाताळते.

6. भूमिगत सबस्टेशन्स: शहराच्या केंद्रांमध्ये किंवा व्यावसायिक संकुलांमध्ये जेथे जमीन प्रतिबंधितपणे महाग आहे. स्विचगियर 2.5m-उंच व्हॉल्टमध्ये दोन स्तरांमध्ये स्टॅक केले जाऊ शकते.

7. उपयुक्तता दुय्यम वितरण: 35kV लूपमधून निवासी ब्लॉक्स किंवा लहान औद्योगिक उद्यानांना फीड करण्यासाठी रिंग मेन युनिट (RMU) म्हणून.

आम्ही ज्या मानकांचे पालन करतो

लुगाओ पॉवरचे 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर सुरक्षा, विश्वासार्हता आणि दीर्घ सेवा आयुष्य सुनिश्चित करण्यासाठी आंतरराष्ट्रीय आणि उद्योग मानकांनुसार डिझाइन आणि उत्पादित केले आहे.

उत्पादन तपशील

लुगाओ पॉवरच्या 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियरच्या प्रत्येक युनिटला उत्पादनाच्या कठोर पायऱ्या पडतात:

● टँक फॅब्रिकेशन: लेसर-कट 316L स्टेनलेस स्टील प्लेट्स एका जिगमध्ये रोबोट-वेल्डेड आहेत. सर्व वेल्ड्सची डाई पेनिट्रंट आणि पिनहोल्ससाठी एक्स-रे सह तपासणी केली जाते. प्रत्येक टाकी नंतर 24 तासांसाठी 0.3 MPa (2*ऑपरेटिंग प्रेशर) वर दाब-चाचणी केली जाते.

● पृष्ठभाग उपचार: बाह्य भाग फॉस्फेट केलेला आहे आणि RAL 7035 इपॉक्सी पॉलिस्टर पावडर (किमान 80μm जाडी) सह लेपित आहे. मीठ स्प्रे प्रतिकार: 1,000 तास.

● SF6 गॅस प्रक्रिया: सर्व अंतर्गत घटक (बुशिंग्ज, कॉन्टॅक्ट्स, ॲक्ट्युएटर) एकत्र केल्यानंतर टाकी < 10 Pa पर्यंत रिकामी केली जाते. नंतर शुद्धतेसह SF6 गॅस > 99.97% 0.12 MPa पूर्ण भरला जातो. दव बिंदू < -50°C वर पडताळला जातो.

● यांत्रिक सहनशक्ती चाचणी: अंतिम असेंब्लीपूर्वी चाचणी बेंचवर प्रत्येक ऑपरेटिंग मेकॅनिझम 500 वेळा (ओपन/क्लोज/अर्थ) सायकल चालवली जाते.

● उच्च व्होल्टेज चाचणी: 70kV/1min पॉवर फ्रिक्वेंसी व्होल्टेज (कोरडे) आणि 110kV/1.2/50μs लाइटनिंग इंपल्स चाचणी.

● आंशिक डिस्चार्ज मापन: 1.1× रेटेड व्होल्टेज (38.5kV) वर 5pC पेक्षा कमी. वाइडबँड पीडी डिटेक्टरसह मोजले.

● लीक डिटेक्शन: स्निफर प्रोब (हॅलोजन डिटेक्टर) प्रत्येक वेल्ड सीम आणि बुशिंग फ्लँज स्कॅन करते. गळती दर हमी <0.1% प्रति वर्ष.

● शोधण्यायोग्यता: प्रत्येक स्विचगियरला एक अद्वितीय QR कोड प्राप्त होतो. QR कोड फॅक्टरी चाचणी अहवालास जोडतो ज्यामध्ये दाब चाचणी वक्र, PD पातळी आणि गॅस भरण्याची तारीख समाविष्ट आहे.

SF6 सीलबंद स्विचगियर वि एअर-इन्सुलेटेड स्विचगियर (AIS)

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियरला किती वेळा रिफिलिंग करावे लागते?

A: सामान्य परिस्थितीत, गळती दर प्रति वर्ष 0.1% पेक्षा कमी आहे. 0.12 MPa प्रारंभिक भरल्यावर, अलार्म थ्रेशोल्ड (0.10 MPa) वर येण्यासाठी 20 वर्षांपेक्षा जास्त वेळ लागेल. आम्ही दर 6 महिन्यांनी प्रेशर गेज तपासण्याची शिफारस करतो. सील अयशस्वी झाल्याशिवाय एका वर्षाच्या वॉरंटी कालावधीत रिफिलची आवश्यकता नसते.

Q2: SF6 वायू पर्यावरणास हानिकारक आहे का? आणि लुगाओ पर्याय देतात का?

A: SF6 मध्ये उच्च ग्लोबल वार्मिंग क्षमता आहे (GWP = 23,500). तथापि, Lugao चे 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर प्रति युनिट 2kg पेक्षा कमी वापरते आणि आमची सीलबंद टाकी रचना अक्षरशः उत्सर्जन काढून टाकते. ग्रीन गॅसची आवश्यकता असलेल्या प्रकल्पांसाठी, आम्ही 99% कमी GWP सह पर्यायी "ग्रीन गॅस" (C5-FK) फिल ऑफर करतो, जरी थोड्या कमी इन्सुलेशन रेटिंगवर.

Q3: हे करू शकतास्विचगियरअतिरिक्त बंदोबस्ताशिवाय घराबाहेर वापरले जाऊ शकते?

उत्तर: होय, 35kV मध्यम व्होल्टेज SF6 सीलबंद स्विचगियर स्वतः सीलबंद टाकीसाठी IP67-रेट केलेले आहे आणि कमी-व्होल्टेज कंपार्टमेंटसाठी IP4X आहे. तथापि, थेट बाहेरच्या स्थापनेसाठी, आम्ही "हवामानरोधक हुड" पर्याय ऑर्डर करण्याची शिफारस करतो (संपूर्ण क्युबिकलमध्ये IP54 रेटिंग जोडते). अन्यथा, ते मूलभूत किओस्क किंवा सबस्टेशन इमारतीमध्ये स्थापित करा.

Q4: एक वर्षाची वॉरंटी SF6 गॅसवरच समाविष्ट आहे का?

उ: होय, वॉरंटी कालावधी दरम्यान (साबणाचा बबल किंवा डिटेक्टर चाचणी वापरून) गळतीची पुष्टी झाल्यास, Lugao बदली गॅस सिलिंडर पुरवेल आणि कोणतेही शुल्क न घेता फिटिंग पुन्हा बंद करेल. तथापि, जर गळतीमुळे भौतिक नुकसान होत असेल (उदा., टाकीवर आदळणारा फोर्कलिफ्ट), दुरुस्ती बिल करण्यायोग्य आहे.

Q5: मी या स्विचगियरवर रिमोट SCADA इंटरफेस रीट्रोफिट करू शकतो का?

A: सर्व युनिट्स RTU किंवा PLC शी जोडणीसाठी तयार मानक 6NO+6NC सहाय्यक संपर्कांसह येतात. प्रगत निरीक्षणासाठी, आम्ही Modbus RTU (RS485) किंवा IEC 61850 (इथरनेट) आउटपुटसह पर्यायी प्लग-इन मॉड्यूल ऑफर करतो, रिअल-टाइम SF6 दाब, स्विच स्थिती आणि ऑपरेशन काउंटर डेटा प्रदान करतो.
