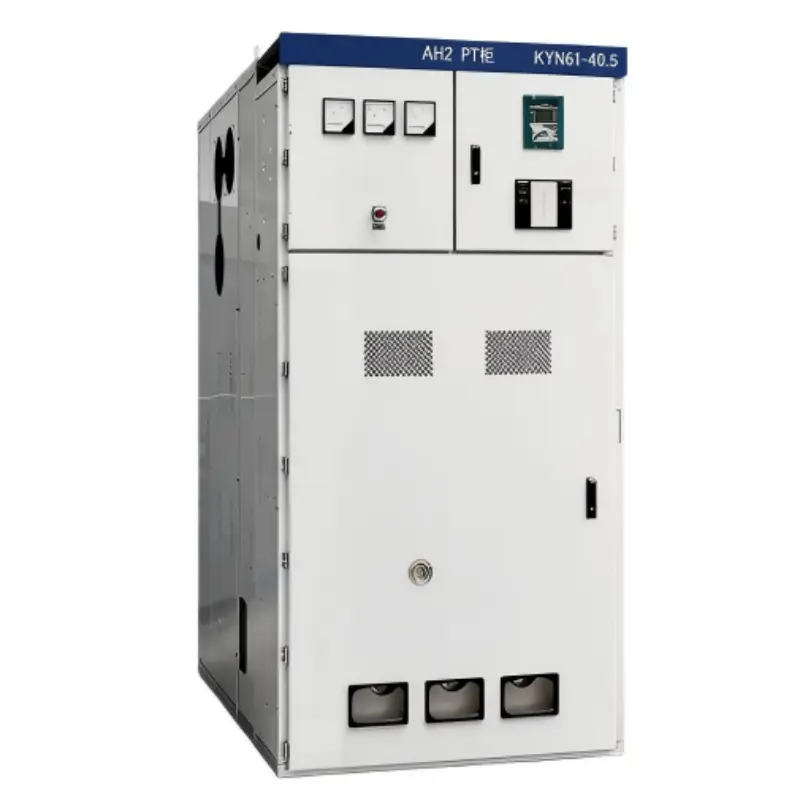

केवायएन हाय व्होल्टेज एअर-इन्सुलेटेड पॅनेल स्विचगियर

केवायएन हाय व्होल्टेज एअर-इन्सुलेटेड पॅनेल स्विचगियर काय आहे?

स्विचगियर हे मेटल-क्लड, एअर-इन्सुलेटेड, इनडोअर मीडियम-व्होल्टेज स्विचगियर असेंब्ली आहे जे 3.6kV ते 40.5kV, 50Hz किंवा 60Hz वर ऑपरेट करणाऱ्या तीन-फेज एसी पॉवर सिस्टमसाठी डिझाइन केलेले आहे.

"KYN" पदनाम चीनी राष्ट्रीय मानक नामकरणाचे अनुसरण करते

के - धातूचे कपडे

Y - हातगाडीचा प्रकार

एन - इनडोअर

SF6 वापरणाऱ्या गॅस-इन्सुलेटेड स्विचगियर (GIS) च्या विपरीत, KYN मालिका जिवंत भाग आणि पृथ्वी यांच्यातील प्राथमिक डायलेक्ट्रिक माध्यम म्हणून वातावरणातील हवेवर अवलंबून असते.

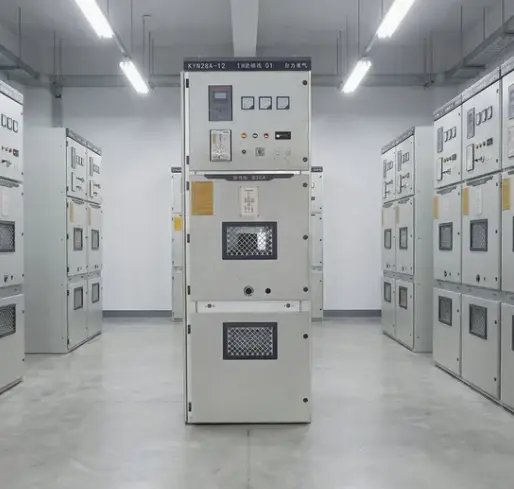

ते काय करू शकते?

हे KYN हाय व्होल्टेज एअर-इन्सुलेटेड पॅनेल स्विचगियर उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणे नियंत्रित करण्यासाठी, संरक्षण करण्यासाठी आणि वेगळे करण्यासाठी मध्यवर्ती केंद्र म्हणून काम करते. त्याच्या मुख्य कार्यांमध्ये हे समाविष्ट आहे:

1. विद्युत उर्जा प्राप्त करा आणि वितरित करा-मुख्य बसबारला ट्रान्सफॉर्मर किंवा जनरेटरकडून इनकमिंग पॉवर प्राप्त होते, नंतर ती एकाधिक आउटगोइंग फीडरवर वितरित करते. प्रत्येक फीडर स्वतंत्रपणे स्विच केला जाऊ शकतो.

2. इलेक्ट्रिकल फॉल्ट्सपासून संरक्षण करा-एकात्मिक व्हॅक्यूम सर्किट ब्रेकर्स (काढता येण्याजोग्या हँडकार्टमध्ये ठेवलेले) ओव्हरलोड, शॉर्ट सर्किट किंवा पृथ्वीवरील दोष शोधताना मिलिसेकंदांमध्ये स्वयंचलितपणे ट्रिप करतात. वर्तमान ट्रान्सफॉर्मरला दोष जाणवतो; संरक्षणात्मक रिले ट्रिप कमांड सुरू करतात.

3. देखभालीसाठी उपकरणे वेगळे करा-हँडकार्टला "डिस्कनेक्ट" स्थितीत आणले जाऊ शकते, ज्यामुळे ब्रेकर आणि निश्चित प्राथमिक संपर्कांमध्ये दृश्यमान हवा अंतर निर्माण होते. थेट निश्चित संपर्कांवर शटर स्वयंचलितपणे बंद होतात, ज्यामुळे संपूर्ण बसबार डी-एनर्जिझ न करता ब्रेकरची सुरक्षित तपासणी होते.

4. रिअल-टाइम मीटरिंग आणि मॉनिटरिंग प्रदान करा - केबल कंपार्टमेंट फीड सिग्नलमध्ये ॲमीटर, व्होल्टमीटर, पॉवर क्वालिटी ॲनालायझर आणि रिमोट टर्मिनल युनिट्स (आरटीयू) मध्ये बसवलेले वर्तमान ट्रान्सफॉर्मर (CTs) आणि व्होल्टेज ट्रान्सफॉर्मर्स (VTs).

5. सुरक्षित अर्थिंग सक्षम करा – मॅन्युअली ऑपरेट केलेले अर्थिंग स्विच, यांत्रिकरित्या हँडकार्टच्या स्थानाशी जोडलेले आहे, देखभालीचे काम सुरू होण्यापूर्वी केबलची बाजू सुरक्षितपणे पृथ्वीवर ठेवण्याची परवानगी देते.

6. संरक्षण रिलेसह समन्वय साधा-आधुनिक मायक्रोप्रोसेसर-आधारित रिले (पर्यायी) दिशात्मक ओव्हरकरंट, विभेदक, प्रतिबंधित पृथ्वी दोष आणि ब्रेकर अयशस्वी संरक्षण प्रदान करतात. Modbus किंवा IEC 61850 द्वारे संप्रेषण SCADA प्रणालींमध्ये एकीकरण सक्षम करते.

थोडक्यात, KYN हाय व्होल्टेज एअर-इन्सुलेट पॅनेल स्विचगियर हे मध्यम-व्होल्टेज नेटवर्क्सचे वर्कहॉर्स आहे-मजबूत, पारदर्शक (हवा इन्सुलेटेड जेणेकरुन तुम्ही काय होत आहे ते पाहू शकता), आणि इनडोअर इंस्टॉलेशनसाठी किफायतशीर.

उत्पादन पॅरामीटर्स

उत्पादन फायदे

1. कंपार्टमेंटलायझेशनसह खरे मेटल-क्लॅड बांधकाम

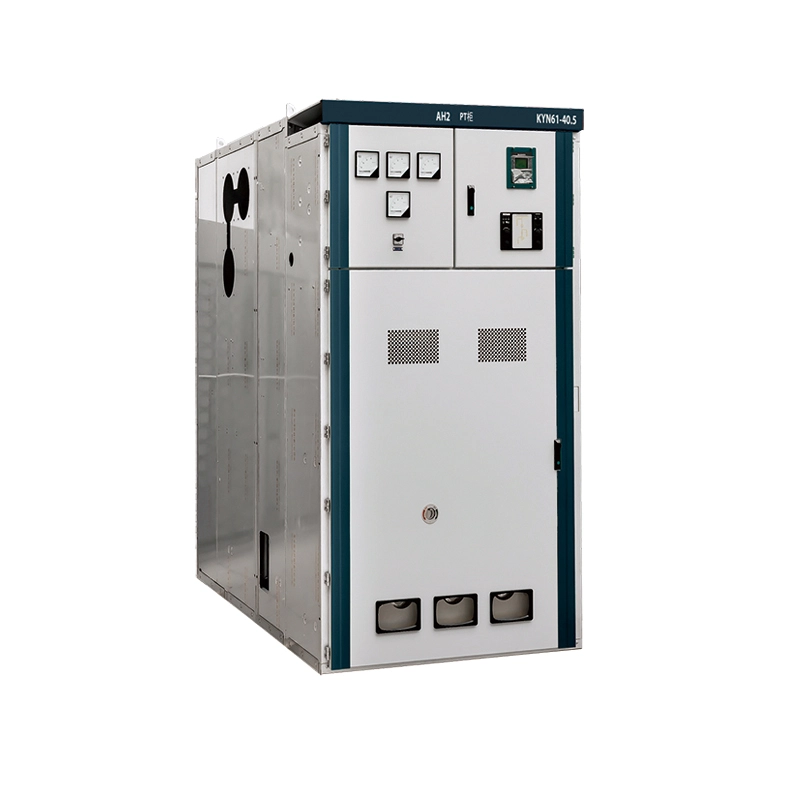

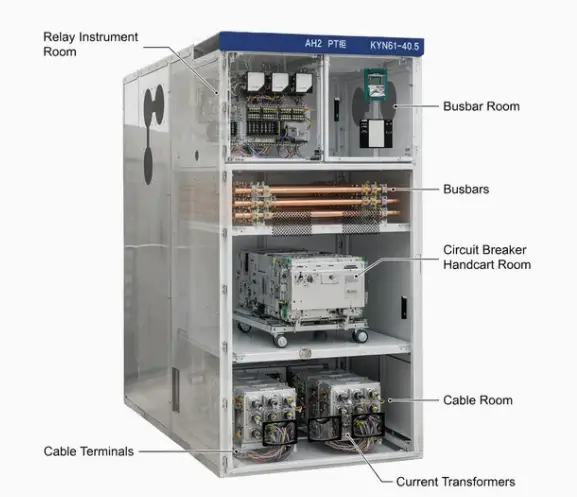

आमचे केवायएन स्विचगियर पॅनेलला चार पूर्णपणे विभक्त कंपार्टमेंटमध्ये विभाजित करते:

● बसबार कंपार्टमेंट (वरचा मागील)

● ब्रेकर हँडकार्ट कंपार्टमेंट (मध्यम समोर)

● केबल कंपार्टमेंट (खालचा मागील)

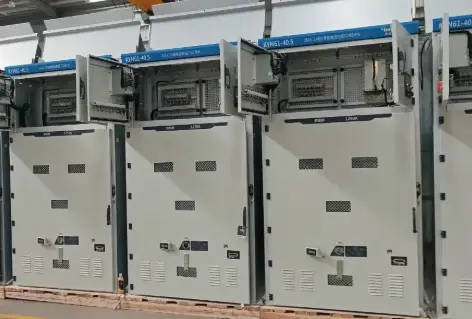

● लो-व्होल्टेज इन्स्ट्रुमेंट कंपार्टमेंट (शीर्ष समोर)

प्रत्येक कंपार्टमेंटला 3 मिमी जाड गॅल्वनाइज्ड स्टीलच्या अडथळ्यांनी बोल्ट केलेले प्रवेश कव्हर्स विभक्त केले आहेत. हे विभाजन साध्य करते:

● फॉल्ट कंटेन्मेंट-एका कंपार्टमेंटमध्ये अंतर्गत चाप आढळल्यास, तो जवळच्या कंपार्टमेंटमध्ये पसरू शकत नाही. आमच्या डिझाइनने 1 सेकंदासाठी 40kA पर्यंत IAC AFLR चाचणी उत्तीर्ण केली आहे.

● कार्मिक सुरक्षा–बसबार थेट परंतु स्थिर स्टीलच्या अडथळ्यांमागे पूर्णपणे बंद असताना हँडकार्ट प्रवेशासाठी ऑपरेटर ब्रेकर कंपार्टमेंटचा दरवाजा उघडू शकतात.

● समांतर देखभाल–ब्रेकर कंपार्टमेंट सर्व्हिस करत असताना केबल टर्मिनेशनचे काम पुढे जाऊ शकते.

2. थेट संपर्क संरक्षणासाठी स्वयंचलित शटर

जेव्हा हँडकार्ट कनेक्टेडवरून चाचणी स्थितीकडे सरकते, तेव्हा स्टेनलेस स्टीलचे शटर निश्चित प्राथमिक संपर्कांवर (रेषा आणि लोड बाजू) स्वयंचलितपणे सरकतात. प्रमुख वैशिष्ट्ये:

● साहित्य – 3 मिमी जाड स्टेनलेस स्टील (ॲल्युमिनियम किंवा प्लास्टिक नाही)

● ऑपरेशन – स्प्रिंग-चालित, अयशस्वी-सुरक्षित (यंत्रणा स्प्रिंग ब्रेक झाली तरीही शटर बंद होतात – गुरुत्वाकर्षण सहाय्य करते)

● इंटरलॉक – हँडकार्ट काढून टाकल्याशिवाय आणि विशेष अनलॉकिंग टूल वापरल्याशिवाय शटर मॅन्युअली उघडता येत नाहीत (अनधिकृत प्रवेशास प्रतिबंध करते)

● इन्सुलेशन - प्रेरित व्होल्टेज टाळण्यासाठी शटर मागील बाजूस 2 मिमी इन्सुलेटिंग इपॉक्सीने लेपित आहेत

3. हवा इन्सुलेशन - SF6 गॅस नाही

गॅस-इन्सुलेटेड स्विचगियर (GIS) च्या विपरीत, KYN हाय व्होल्टेज एअर-इन्सुलेटेड पॅनेल स्विचगियर इन्सुलेट माध्यम म्हणून फक्त वातावरणातील हवा वापरते. हे अनेक फायदे देते:

● शून्य हरितगृह वायू उत्सर्जन – SF6 मध्ये CO2 पेक्षा 23,500 पट ग्लोबल वार्मिंग क्षमता आहे. EU आणि अनेक यूएस राज्यांमधील नियामक SF6 वापर प्रतिबंधित करत आहेत. एअर-इन्सुलेटेड KYN ही भविष्यातील पुरावा निवड आहे.

● गॅस हाताळणी उपकरणे आवश्यक नाहीत-GIS ला महागड्या गॅस गाड्या, प्रेशर गेज, लीक डिटेक्टर आणि रिफिलिंगसाठी प्रमाणित तंत्रज्ञ आवश्यक आहेत. KYN ला यापैकी कशाचीही गरज नाही.

● व्हिज्युअलली व्हेरिफाय करण्यायोग्य एअर गॅप्स–ऑपरेटर उघडे संपर्क किंवा हँडकार्ट आणि निश्चित संपर्कांमधील अंतर पाहू शकतात. SF6 उपकरणे सीलबंद संलग्नकांच्या मागे सर्वकाही लपवतात.

● कमी लाइफसायकल खर्च – गॅस रिफिल नाही, नियतकालिक आर्द्रता चाचणी नाही, सील बदलणे नाही. हवा मोकळी आहे.

5. उच्च शॉर्ट-सर्किट सहन करण्याची क्षमता

आमचेकेवायएन स्विचगियरसाध्य करते:

● रेट केलेले शॉर्ट-टाईम स्टँड करंट – 3 सेकंदांसाठी 50kA पर्यंत

● रेट केलेले शिखर वर्तमान सहन करते - 125kA पर्यंत

● अंतर्गत चाप वर्गीकरण – IAC AFLR 40kA/1s (प्रवेश करण्यायोग्य समोर, बाजूकडील, मागील)

हे रेटिंग ठराविक उपयुक्तता आवश्यकता (सामान्यतः 3 सेकंदांसाठी 25kA किंवा 31.5kA) ओलांडतात. उच्च प्रतिकार क्षमता यातून येते:

● दुहेरी दुमडलेला 2.5mm बसबार सपोर्ट ब्रॅकेट

● किमान 70Nm बोल्ट टॉर्कसह सिल्व्हर-प्लेटेड कॉपर बसबार

● कंपन अंतर्गत फेज-टू-फेज फ्लॅशओव्हर टाळण्यासाठी इन्सुलेटेड बसबार स्लीव्हज.

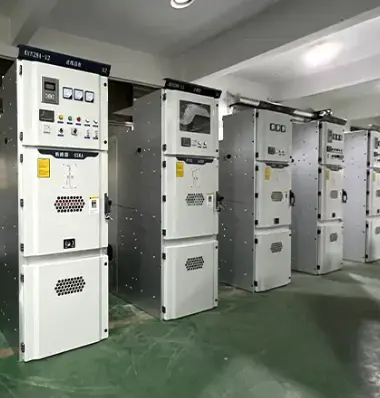

उत्पादन वैशिष्ट्ये

उत्पादन तपशील

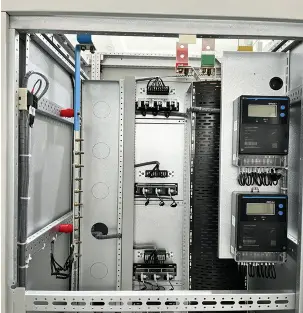

फ्रेम आणि संलग्नक

1. साहित्य: 2.5 मिमी कोल्ड-रोल्ड स्टील फ्रेम; 3.0 मिमी कंपार्टमेंट अडथळे

2. फॉर्मिंग: लेसर-कट, सीएनसी-पंच केलेले, रोबोटिक एमआयजी वेल्डेड

3. कोटिंग: नऊ-चरण प्रक्रिया – ई-कोट प्राइमर + पॉलिस्टर पावडर कोट, 100-120μm जाडी. मीठ स्प्रे > 1000 तास

4. रंग: RAL 7035 (हलका राखाडी) मानक

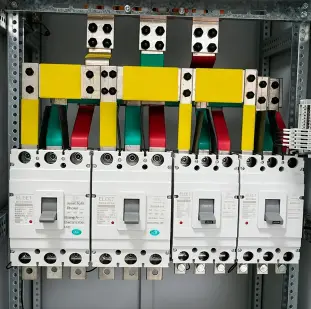

बसबार प्रणाली

1. तांबे: 99.95% E-Cu, चालकता ≥58 MS/m

2. सांधे: सिल्व्हर-प्लेटेड (10μm) + बेलेविले वॉशर्स, लाल पेंट मार्किंगसह 70Nm पर्यंत टॉर्क केलेले

3. इन्सुलेशन: उष्णता-संकुचित करण्यायोग्य ज्वाला-प्रतिरोधक बाही, आंशिक डिस्चार्ज <5pC वर 15kV

4. सपोर्ट इन्सुलेटर: सिलिका फिलरसह इपॉक्सी, क्रीपेज ≥20mm/kV

हातगाडी उत्पादन

1. चेसिस: पावडर-लेपित काळा; चार MoS2-नायलॉन रोलर्स (लोड क्षमता प्रत्येकी 500kg)

2. रॅकिंग: Acme लीड स्क्रू, 10 वळते चाचणी-टू-कनेक्ट, टॉर्क <15 Nm

3. ब्रेकर माउंटिंग: लुगाओ VCB किंवा ABB VD4/Siemens 3AH साठी डायरेक्ट बोल्ट-ऑन

4. सहाय्यक संपर्क: 8NO+8NC, चांदी-निकेल, 250V AC वर 10A

पॅकेजिंग, शिपिंग आणि विक्रीनंतरची सेवा

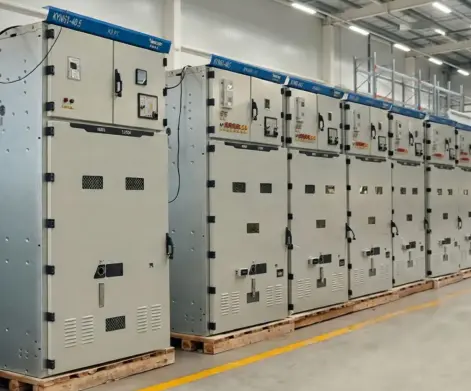

पॅकेजिंग आणि शिपिंग

प्रत्येक KYN एअर-इन्सुलेटेड मेटल-क्लड स्विचगियर कॅबिनेट ओलावा-प्रूफ फिल्म, फोम किंवा कॉर्नर गार्ड्ससह संरक्षित आहे आणि शिपमेंटच्या आवश्यकतांनुसार निर्यात लाकडी केस किंवा प्रबलित पॅलेट्समध्ये पॅक केलेले आहे. व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट्स, उपकरणे आणि उपकरणे वाहतुकीदरम्यान हालचाल कमी करण्यासाठी निश्चित किंवा स्वतंत्रपणे संरक्षित केली जाऊ शकतात. प्रकल्पाच्या गंतव्यस्थानानुसार समुद्री मालवाहतूक किंवा जमीन वाहतुकीद्वारे शिपिंगची व्यवस्था केली जाऊ शकते.

विक्रीनंतरची सेवा

लुगावपुष्टी केलेल्या ऑर्डर करारानुसार स्थापना, कमिशनिंग आणि ऑपरेशनसाठी तांत्रिक समर्थन प्रदान करते. शिपमेंटपूर्वी इलेक्ट्रिकल ड्रॉइंग, दुय्यम वायरिंग डायग्राम, ऑपरेशन सूचना आणि नियमित चाचणी अहवाल पुरवले जाऊ शकतात. वॉरंटी अटी आणि सुटे भाग समर्थन करार आणि पुष्टी तांत्रिक करार त्यानुसार प्रदान केले जातात.
