उच्च व्होल्टेज स्थिर एसी मेटल संलग्न स्विचगियर

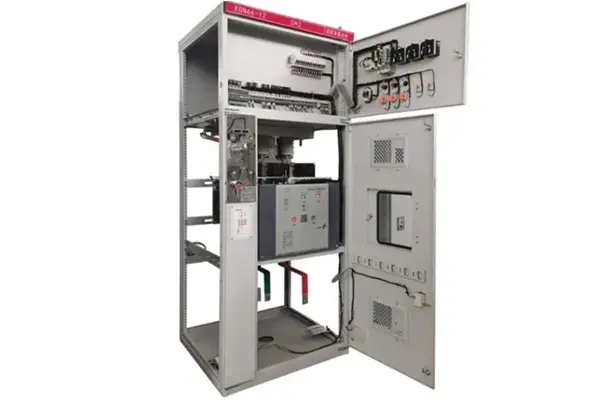

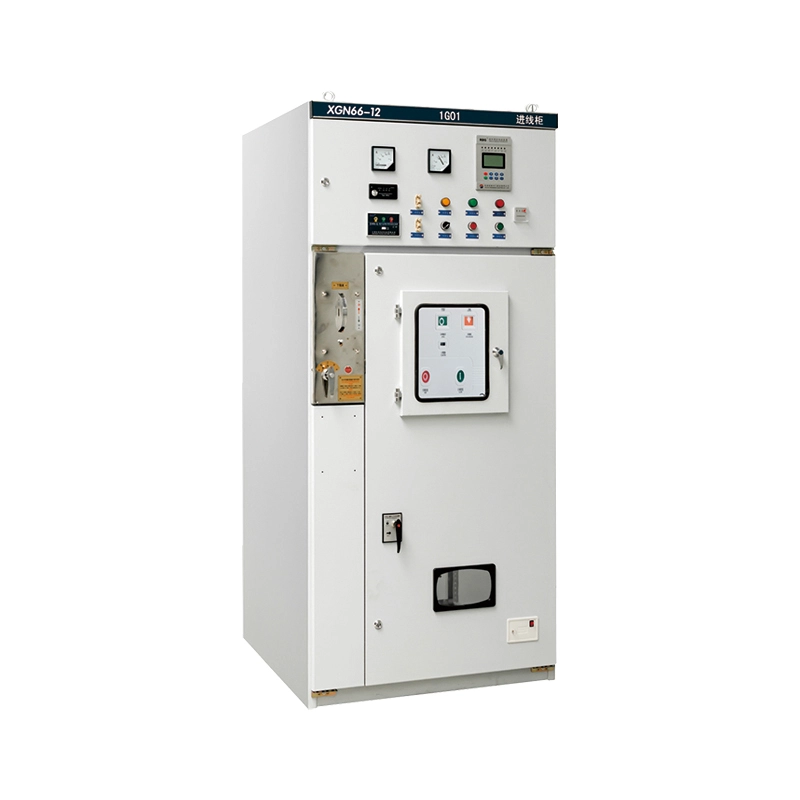

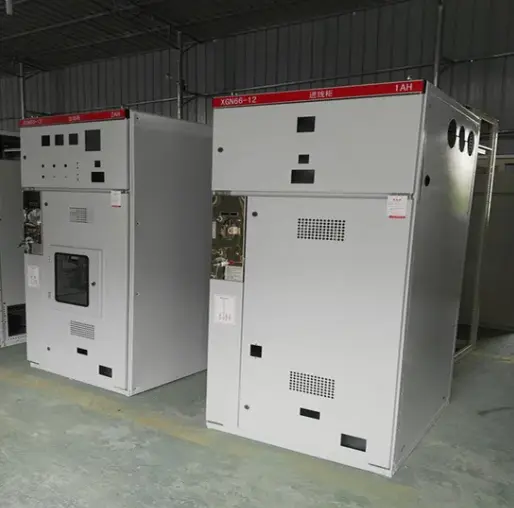

हाय व्होल्टेज फिक्स्ड एसी मेटल एनक्लोस्ड स्विचगियर (मॉडेल: XGN66-12) हा स्विचगियरचा इनडोअर, एअर-इन्सुलेटेड पूर्ण सेट आहे. हे 3.6kV, 7.2kV आणि 12kV च्या रेट केलेल्या व्होल्टेजवर कार्य करणाऱ्या तीन-फेज AC 50/60Hz पॉवर सिस्टमसाठी डिझाइन केलेले आहे.

काढता येण्याजोग्या वेरिएंटच्या विपरीत, हे फिक्स्ड एसी मेटल एनक्लोस्ड स्विचगियर फिक्स्ड-माउंट व्हॅक्यूम सर्किट ब्रेकर आणि संरचित आयसोलेशन सिस्टमचा वापर करते. हे डिझाइन तत्वज्ञान मुख्य सर्किट कनेक्शन्स सुलभ करते, यांत्रिक स्थिरता वाढवते आणि सुरक्षिततेशी तडजोड न करता एक किफायतशीर उपाय प्रदान करते. उच्च-शक्तीच्या कोल्ड-रोल्ड स्टीलच्या प्लेट्सपासून, वेल्डेड आणि बोल्ट करून एक मजबूत रचना तयार करण्यासाठी एनक्लोजर तयार केले जाते जे वाहतूक आणि ऑपरेशन दरम्यान विकृतीला प्रतिकार करते. हे ग्रिडमधून विद्युत ऊर्जा प्राप्त करण्यासाठी आणि ट्रान्सफॉर्मर्स, मोटर्स आणि इतर उच्च-व्होल्टेज लोड्समध्ये वितरित करण्यासाठी, एकात्मिक नियंत्रण, मीटरिंग आणि संरक्षण कार्ये एकाच, कॉम्पॅक्ट फूटप्रिंटमध्ये प्रदान करण्यासाठी महत्त्वपूर्ण इंटरफेस म्हणून कार्य करते.

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

मुख्य वैशिष्ट्ये (प्रश्नोत्तर शैली)

प्रश्न: या हाय व्होल्टेज फिक्स्ड एसी मेटल एनक्लोस्ड स्विचगियरचे "फिक्स्ड" डिझाइन काढता येण्याजोग्या प्रकारांपेक्षा चांगले काय बनवते?

A: साधेपणा आणि सामर्थ्य. कारण मुख्य घटक निश्चित केले आहेत, प्राथमिक सर्किट कनेक्शन अधिक मजबूत आहेत आणि हलत्या हातगाड्यांशी संबंधित संपर्क परिधान समस्या कमी प्रवण आहेत. हे डिझाइन लहान कॅबिनेट व्हॉल्यूम (पारंपारिक डिझाईन्सपेक्षा जवळपास 50% लहान) साठी अनुमती देते, ज्यामुळे ते जागा-मर्यादित इनडोअर सबस्टेशनसाठी योग्य बनते. गैरव्यवहार टाळण्यासाठी "फाइव्ह-प्रूफ" इंटरलॉकिंग यंत्रणा राखून ते सामान्यतः कमी प्रारंभिक खरेदी खर्च देखील देते.

प्रश्न: लुगाओ पॉवर ऑपरेटिंग कर्मचाऱ्यांची सुरक्षितता कशी सुनिश्चित करते?

उत्तर: यांत्रिकीमध्ये सुरक्षितता अंतर्भूत आहे. दस्विचगियरमुख्य स्विच, डिस्कनेक्टर आणि कॅबिनेट दरवाजे यांच्या दरम्यान अनिवार्य यांत्रिक लॉकिंग सिस्टमसह सुसज्ज आहे. हाय व्होल्टेज फिक्स्ड एसी मेटल एनक्लोस्ड स्विचगियरमध्ये दृश्यमान ब्रेकिंग पॉइंट (विलग करणारे स्विच) आहे, ज्यामुळे ऑपरेटरला जागतिक विद्युत सुरक्षा मानकांचे पालन करून, देखभाल करण्यापूर्वी पॉवर बंद आहे हे दृश्यमानपणे पुष्टी करण्यास अनुमती देते. शिवाय, GN30-12 डिस्कनेक्टर सारखे घटक आर्क फ्लॅश एक्सपोजर टाळण्यासाठी पूर्णपणे बंद केलेले आहेत.

प्रश्न: हे उत्पादन कोणत्या वातावरणात वापरले जाऊ शकते?

उत्तर: हे उत्पादन कठोर औद्योगिक वातावरणासाठी डिझाइन केलेले आहे. हे -25°C ते +40°C आणि 1000m पर्यंतच्या उंचीवर (उच्च उंचीसाठी सानुकूल करण्यायोग्य) तापमानात विश्वसनीयरित्या कार्य करते. हे मोठ्या प्रमाणावर वापरले जाते:

1. पॉवर प्लांट आणि सबस्टेशन: मुख्य इनकमिंग/आउटगोइंग युनिट म्हणून.

2. औद्योगिक आणि खाण उपक्रम: अवजड यंत्रसामग्री आणि ट्रान्सफॉर्मर नियंत्रित करण्यासाठी.

3. उंच इमारती: तळघर किंवा तांत्रिक मजल्यांमधील वीज वितरण खोल्यांसाठी.

4. नूतनीकरणक्षम ऊर्जा: पवन किंवा सौर शेतासाठी एक समक्रमण बिंदू म्हणून.

प्रश्न: हे हाय व्होल्टेज फिक्स्ड एसी मेटल संलग्न स्विचगियर सुलभ देखभालीचे समर्थन करते का?

A: अगदी. "निश्चित" असूनही देखभाल सरळ आहे. फ्रंट पॅनल सर्किट ब्रेकर कंपार्टमेंटमध्ये सहज प्रवेश करण्यास अनुमती देते आणि बसबार चेंबर शीर्षस्थानी वेगळे केले जाते. फ्यूज बदलणे (फ्यूज संयोजनात) सोपे आणि सुरक्षित आहे.

उत्पादन तपशील आणि गुणवत्ता हमी

तांत्रिक कारागिरी

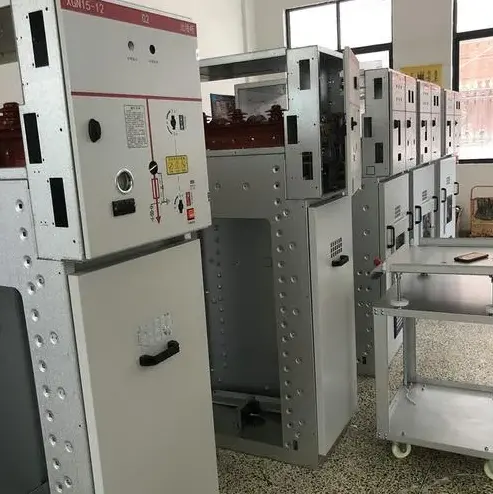

● प्रगत उत्पादन: उच्च सुस्पष्टता आणि आंतर-परिवर्तनक्षमता सुनिश्चित करून, सीएनसी पंचिंग, बेंडिंग आणि कातरणे मशीन वापरून धातूच्या आवरणावर प्रक्रिया केली जाते. फ्रेम उच्च-शक्तीच्या बोल्टसह एकत्र केली जाते, वेल्डिंग विकृती दूर करते.

● इन्सुलेशन कार्यप्रदर्शन: प्रणाली प्राथमिक इन्सुलेट माध्यम म्हणून हवा वापरते. तथापि, ऑप्टिमाइझ्ड बसबार फेज स्पेसिंग आणि हाय-क्रीपेज इन्सुलेटर्सच्या वापराद्वारे, हाय व्होल्टेज फिक्स्ड एसी मेटल एनक्लोस्ड स्विचगियर 42kV पॉवर फ्रिक्वेंसी व्होल्टेज चाचणी सहजपणे पास करते.

● इंटरलॉकिंग यंत्रणा: आम्ही एक विश्वासार्ह "पाच-प्रतिबंध" इंटरलॉक प्रणाली वापरतो:

1. अर्थिंग स्विच बंद असल्यास ब्रेकर बंद होण्यास प्रतिबंध करते.

2. ब्रेकर बंद असल्यास अर्थिंग स्विच बंद होण्यास प्रतिबंध करते.

3. ब्रेकर लाइव्ह असल्यास पुढील/मागील पटल उघडण्यास प्रतिबंध करते.

प्रमाणपत्रे

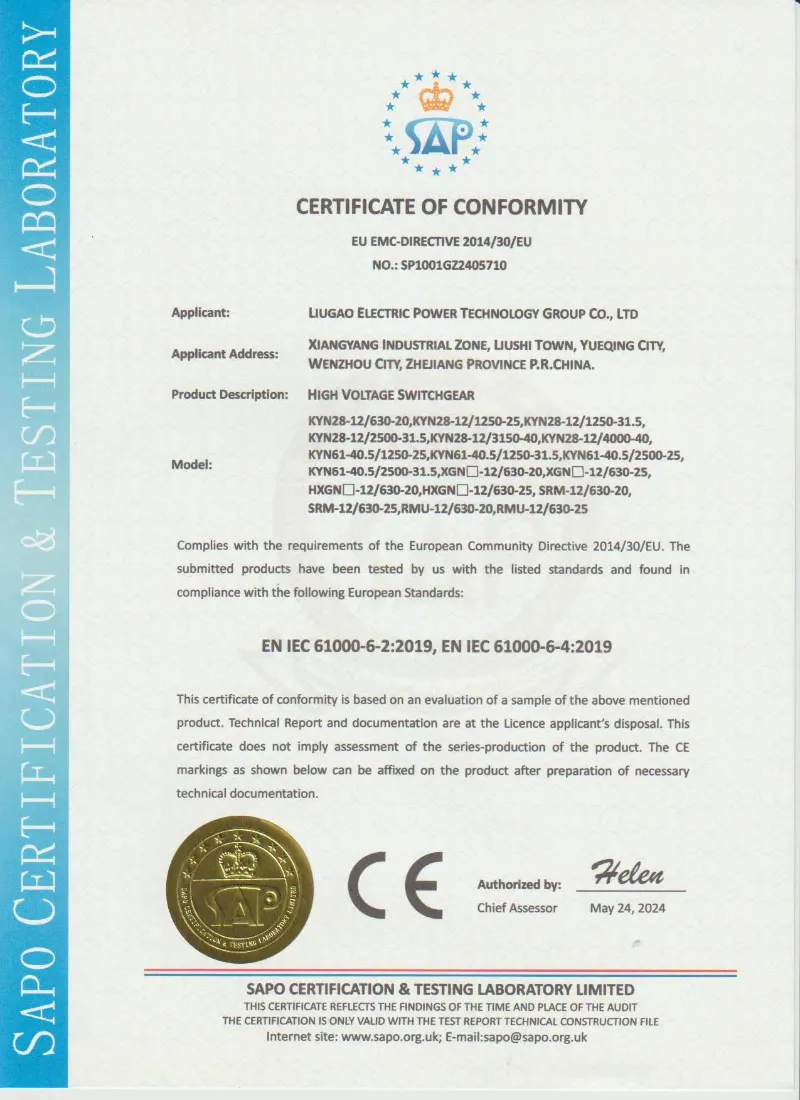

● लुगाओ पॉवर कं, लि.कठोर आंतरराष्ट्रीय मार्गदर्शक तत्त्वांचे पालन करते. आमची XGN66-12 मालिका पूर्णपणे टाइप-चाचणी केलेली आहे आणि IEC 62271-200 (AC मेटल-बंद स्विचगियर आणि कंट्रोलगियर) चे पालन करते. सातत्यपूर्ण गुणवत्ता सुनिश्चित करून आमच्या उत्पादन सुविधेसाठी आम्ही ISO 9001 प्रमाणपत्रे देखील धारण करतो.

उत्पादन पॅरामीटर (विशिष्टता)

योग्य रेटिंग निवडणे महत्वाचे आहे. 12kV वरील 1000kVA ट्रान्सफॉर्मरसाठी, आम्ही संभाव्य दोष प्रवाह प्रभावीपणे हाताळण्यासाठी 25kA अल्प-वेळ सहन करण्याच्या क्षमतेसह 630A रेटेड करंटची शिफारस करतो. लोड-विशिष्ट गणनांसाठी आमच्या अभियंत्यांचा सल्ला घ्या.

लुगाओ पॉवर कं, लि. का निवडावे?

सिद्ध निर्यात कौशल्य:गेल्या 5 वर्षांत फिलिपिन्स, व्हिएतनाम, सौदी अरेबिया आणि नायजेरियामध्ये 500 हून अधिक युनिट्स यशस्वीरित्या तैनात केल्यामुळे, आमचे पॅकेजिंग सोल्यूशन्स (प्रबलित स्टील क्रेट आणि VCI अँटी-कॉरोशन फिल्मसह) लांब-अंतराच्या समुद्री मालवाहतूक आणि दमट पोर्ट स्टोरेजसाठी युद्ध-चाचणी आहेत.

वास्तविक सानुकूलन:RAL रंग जुळण्यापलीकडे, आम्ही तुमच्या विद्यमान संरक्षण रिले योजनांमध्ये (ABB/Siemens/Schneider सुसंगत) बसण्यासाठी अनुरूप CT/VT गुणोत्तर आणि सहाय्यक संपर्क कॉन्फिगरेशन प्रदान करतो.

चपळ पुरवठा साखळी:आमच्या स्थानिक घटक इकोसिस्टमचा लाभ घेत, आम्ही प्रमुख घटकांची (VS1/ZN63 व्हॅक्यूम इंटरप्टर्स) गुणवत्तेचा त्याग न करता, 15-20 दिवसांच्या लीड टाइमची हमी देतो, जो युरोपियन समकक्षांपेक्षा लक्षणीयरीत्या वेगवान आहे.

विक्रीनंतरचा प्रतिसाद

हॉटलाइन:तांत्रिक प्रश्नांची उत्तरे 2 तासांच्या आत (24/7).

स्पेअर लॉजिस्टिक्स:गंभीर सुटे भाग DHL/FedEx द्वारे ४८ तासांच्या आत पाठवले जातात.

डिजिटल दस्तऐवजीकरण:आम्ही जहाज सुटण्यापूर्वी क्लाउड लिंकद्वारे संपूर्ण इंग्रजी वायरिंग आकृत्या, SLDs आणि ऑपरेशन मॅन्युअल प्रदान करतो, ज्यामुळे तुमच्या साइट टीमला आगाऊ तयारी करता येते.
