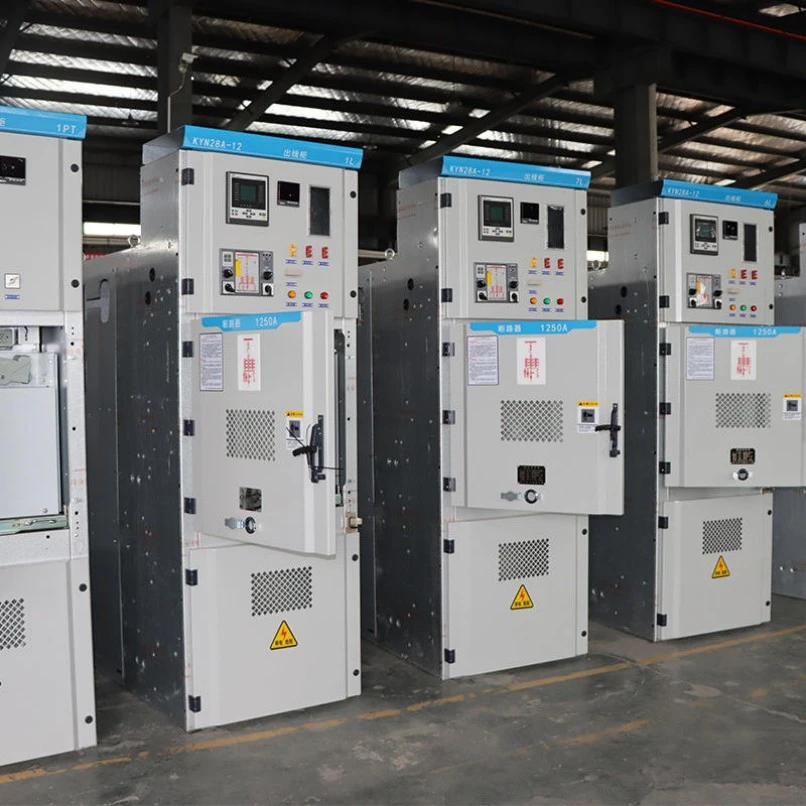

हँडकार्ट प्रकार निश्चित उच्च व्होल्टेज बोर्ड पॅनेल स्विचगियर

हँडकार्ट प्रकार फिक्स्ड हाय व्होल्टेज बोर्ड पॅनेल स्विचगियर हे मेटल-बंद आहे,एअर-इन्सुलेटेड मध्यम-व्होल्टेज स्विचगियरएकल-बसबार आणि दुहेरी-बसबार प्रणालीसाठी डिझाइन केलेले असेंब्ली. पण हे उत्पादन नक्की काय आहे आणि ते तुमच्या इलेक्ट्रिकल इन्फ्रास्ट्रक्चरसाठी काय करू शकते?

ते काय आहे:

हे एक हायब्रीड डिझाइन आहे जे प्राथमिक स्विचिंग उपकरणांसाठी (जसे की व्हॅक्यूम सर्किट ब्रेकर्स, कॉन्टॅक्टर्स किंवा VSDs) साठी काढता येण्याजोग्या हँडकार्ट यंत्रणेसह निश्चित पॅनेल गृहनिर्माण एकत्र करते. हँडकार्ट प्रत्यक्षरित्या पॅनेलच्या आत आणि बाहेर आणले जाऊ शकते, तर बसबार, केबल्स आणि सहायक घटक भिंतीमध्ये स्थिर राहतात. हे डिझाइन IEC 62271-200 आणि GB3906 अंतर्गत 3kV ते 40.5kV रेट केलेल्या व्होल्टेजसाठी प्रमाणित केले आहे.

ते काय करू शकते:

● पॉवर फ्लो नियंत्रित करा: हे ट्रान्सफॉर्मर, मोटर्स आणि कॅपेसिटर बँक्स सारख्या उच्च-व्होल्टेज भारांना सुरक्षितपणे कनेक्ट करते किंवा डिस्कनेक्ट करते.

● फॉल्ट प्रोटेक्शन प्रदान करा: ओव्हरलोड, शॉर्ट सर्किट किंवा पृथ्वी फॉल्ट दरम्यान एकात्मिक संरक्षणात्मक रिले आणि सर्किट ब्रेकर्स स्वयंचलितपणे ट्रिप करतात.

● सुरक्षित देखभाल सक्षम करा: हँडकार्ट एका वेगळ्या, मातीच्या स्थितीत मागे घेतली जाऊ शकते, ज्यामुळे एक दृश्यमान हवेतील अंतर निर्माण होते – तंत्रज्ञांना संपूर्ण बसबार डी-एनर्जाइज न करता ब्रेकरवर काम करण्याची परवानगी देते.

● मोजा आणि मॉनिटर करा: वर्तमान ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर आणि पॅनेलवर बसवलेले डिजिटल मीटर सिस्टम स्थितीवर रिअल-टाइम डेटा देतात.

● सुरक्षितपणे इंटरलॉक: यांत्रिक आणि इलेक्ट्रिकल इंटरलॉक मानवी चुका टाळतात जसे की हँडकार्ट मध्यभागी असताना ब्रेकर बंद करणे किंवा थेट कंपार्टमेंटमध्ये प्रवेश करणे.

थोडक्यात, हे हँडकार्ट प्रकार फिक्स्ड हाय व्होल्टेज बोर्ड पॅनेल स्विचगियर तुमच्या हाय-व्होल्टेज नेटवर्कचे गेटकीपर म्हणून काम करते – 20+ वर्षांच्या सेवेसाठी सुरक्षित, लवचिक आणि टिकाऊ.

उत्पादन पॅरामीटर्स (विशिष्टता)

खाली आमच्या हँडकार्ट प्रकार फिक्स्ड हाय व्होल्टेज बोर्ड पॅनेल स्विचगियरसाठी तपशीलवार तांत्रिक तपशील सारणी आहे. सर्व मूल्ये ठराविक 12kV मॉडेल्सचा संदर्भ घेतात; विनंतीनुसार उपलब्ध इतर व्होल्टेज.

उत्पादन वैशिष्ट्य आणि अर्ज (प्रश्नोत्तर स्वरूप)

Q1: पूर्णपणे स्थिर स्विचगियरपेक्षा हँडकार्ट डिझाइन कशामुळे चांगले होते?

A: हँडकार्ट डिझाईन प्राथमिक स्विचिंग डिव्हाइस (व्हॅक्यूम सर्किट ब्रेकर) पॅनेलच्या बसबार सक्रिय असताना देखभाल किंवा बदलण्यासाठी पॅनेलमधून भौतिकरित्या काढून टाकण्याची परवानगी देते. यामुळे डाउनटाइम तासांपासून मिनिटांपर्यंत कमी होतो. याउलट, फिक्स्ड स्विचगियरला ब्रेकरमध्ये प्रवेश करण्यासाठी संपूर्ण सेक्शन डी-एनर्जाइझ करणे आवश्यक असते. आमचे हँडकार्ट प्रकार फिक्स्ड हाय व्होल्टेज बोर्ड पॅनेल स्विचगियर तुम्हाला दोन्ही जगातील सर्वोत्तम देते: खडबडीत बसबार, तसेच सेवाक्षमतेसाठी हँडकार्ट ब्रेकर्स.

Q2: रॅकिंग दरम्यान ऑपरेटरची सुरक्षितता कशी सुनिश्चित करते?

A: आमच्या स्विचगियरमध्ये पाच अनिवार्य इंटरलॉक समाविष्ट आहेत:

1. हँडकार्ट “ऑपरेटिंग” (कनेक्टेड) ​​स्थितीत असल्याशिवाय ब्रेकर बंद करता येणार नाही.

2. ब्रेकर उघडल्याशिवाय हँडकार्ट “डिस्कनेक्टेड” वरून “कनेक्टेड” वर हलवता येत नाही.

3. हातगाडी "चाचणी/डिस्कनेक्ट" स्थितीत असतानाच अर्थिंग स्विच बंद केले जाऊ शकते.

4. अर्थिंग स्विच बंद असतानाच केबल कंपार्टमेंटचा दरवाजा उघडता येतो.

5. ब्रेकर बंद असताना हातगाडी घातली किंवा काढता येत नाही. हे इंटरलॉक यांत्रिक आणि विद्युत दोन्ही आहेत - डिझाइननुसार अयशस्वी-सुरक्षित आहेत.

Q3: हँडकार्ट प्रकार फिक्स्ड हाय व्होल्टेज बोर्ड पॅनेल स्विचगियर घराबाहेर वापरता येईल का?

A: मानक संलग्नक IP4X आहे, जे इनडोअर सबस्टेशनसाठी योग्य आहे. आउटडोअर ॲप्लिकेशन्ससाठी, आम्ही अतिरिक्त वेदरप्रूफ हाउसिंग किंवा IP54-रेट कियोस्क पुरवतो. बरेच ग्राहक आमचे स्विचगियर कंटेनराइज्ड सबस्टेशनमध्ये किंवा विंड फार्म्स किंवा सोलर प्लांट्सच्या जवळ असलेल्या लहान प्रीफॅब इमारतींमध्ये स्थापित करतात.

Q4: या स्विचगियरसाठी सर्वात सामान्य अनुप्रयोग कोणते आहेत?

A: हे हँडकार्ट प्रकार निश्चित उच्च व्होल्टेज बोर्ड पॅनेल स्विचगियर मोठ्या प्रमाणावर वापरले जाते:

● पॉवर युटिलिटी सबस्टेशन (प्राथमिक आणि दुय्यम वितरण).

● औद्योगिक संयंत्रे (स्टील मिल, सिमेंट कारखाने, पेट्रोकेमिकल्स)-मोटर नियंत्रण आणि ट्रान्सफॉर्मर संरक्षणासाठी.

● व्यावसायिक इमारती (रुग्णालये, डेटा केंद्रे, विमानतळ) – जिथे उच्च विश्वासार्हता आवश्यक आहे.

● अक्षय ऊर्जा (सौर शेत, पवन शेत)–ग्रिड कनेक्शन पॅनेल म्हणून.

● खाणकाम कार्ये – धूळयुक्त, दमट वातावरणासाठी पुरेसे मजबूत.

● रेल्वे ट्रॅक्शन पॉवर सप्लाय – 27.5kV किंवा 2×25kV सिस्टीमवर.

उत्पादन तपशील

1. संलग्न साहित्य आणि कोटिंग

● साहित्य: 2 मिमी जाड उच्च-दर्जाचे गॅल्वनाइज्ड स्टील शीट (बाओस्टीलमधून आयात केलेले), CNC बेंडिंग मशीनद्वारे दुमडलेले. दुहेरी दुमडलेल्या कडा कडकपणा वाढवतात.

● कोटिंग: इपॉक्सी-पॉलिएस्टर पावडर कोटिंग (किमान 80μm जाडी) सँडब्लास्टिंगनंतर SA 2.5 मानक. रंग RAL 7035 (हलका राखाडी). मीठ फवारणी चाचणी >500 तास - गंज नाही.

2. हातगाडीची यंत्रणा

● साहित्य: उच्च-शक्तीचे नायलॉन रोलर्स + स्टेनलेस स्टील रेल.

● ऑपरेशन: अँटी-बॅकलॅश डिझाइनसह स्क्रू-इन/स्क्रू-आउट लीडस्क्रू यंत्रणा. प्रत्येक हँडकार्टची 2000 संपूर्ण रॅकिंग सायकलसाठी चाचणी केली जाते.

● स्थिती निर्देशक: लाल (कनेक्ट केलेले), हिरवे (चाचणी), पिवळे (डिस्कनेक्ट केलेले), 5 मीटर अंतरावरून दृश्यमान.

3. शटर (स्वयंचलित सुरक्षा अडथळे)

● हँडकार्ट मागे घेतल्यावर, स्प्रिंग-लोडेड मेटल शटर निश्चित प्राथमिक संपर्कांना आपोआप कव्हर करतात. हे थेट भागांसह बोटांच्या अपघाती संपर्कास प्रतिबंध करते. आमचे शटर 3mm ॲल्युमिनियम मिश्र धातुचे गंजरोधक उपचारांसह बनलेले आहेत.

4. बसबार प्रणाली

● साहित्य: उच्च-वाहकता E-Cu तांबे (99.9% शुद्धता). सर्व सांध्यांवर चांदीचा मुलामा.

● क्रॉस-सेक्शन: रेट केलेल्या वर्तमानानुसार तापमान वाढ 65K च्या खाली ठेवण्यासाठी गणना केली जाते. 3150A साठी, आम्ही प्रति फेज दुहेरी बसबार वापरतो.

● इन्सुलेशन: फेज ओळखण्यासाठी आणि आंशिक डिस्चार्ज नियंत्रणासाठी उष्णता-संकुचित करण्यायोग्य इन्सुलेशन स्लीव्हज (केशरी रंग).

5. अर्थिंग स्विच

● प्रकार: दृश्यमान अर्थिंग ब्लेडसह क्विक-मेक, लोड-ब्रेकिंग.

● ऑपरेशन: मॅन्युअल स्प्रिंग-सहाय्यक यंत्रणा. पूर्ण शॉर्ट सर्किट करंट (एकदा 50kA) वर बंद होऊ शकतो.

● इंटरलॉक: हँडकार्टच्या स्थितीसह अनन्य यांत्रिक इंटरलॉक – जोपर्यंत हँडकार्ट चाचणी/डिस्कनेक्ट स्थितीत नसेल तोपर्यंत अर्थिंग स्विच बंद करू शकत नाही.

6. लो-व्होल्टेज कंपार्टमेंट

● वरच्या समोर स्थित (उंची 300mm), उच्च-व्होल्टेज भागांपासून पूर्णपणे विभक्त. घरे संरक्षणात्मक रिले (मायक्रोप्रोसेसर-आधारित), नियंत्रण स्विच, संकेत दिवे आणि सहायक फ्यूज.

● वायरिंग: सर्व दुय्यम केबल्स क्रमांकित आहेत, ज्वाला-प्रतिरोधक PVC नलिका मध्ये एकत्रित केल्या आहेत आणि अतिरिक्त संपर्कांसह टर्मिनल ब्लॉक्सवर समाप्त केल्या आहेत (20% अतिरिक्त राखीव).

7. आंशिक स्त्राव नियंत्रण

● सर्व उच्च-व्होल्टेज कंडक्टर तीक्ष्ण कडा काढून टाकण्यासाठी गोलाकार आहेत.

● प्रत्येक पॅनेलची आंशिक डिस्चार्ज चाचणी (≤10pC 1.1×Ur/√3) होते.

8. फॅक्टरी असेंब्लीची अचूकता

● प्रत्येक हँडकार्ट प्रकार निश्चित उच्च व्होल्टेज बोर्ड पॅनेल स्विचगियर लेसर-संरेखित जिगवर एकत्र केले जाते. हँडकार्ट-टू-फिक्स्ड कॉन्टॅक्ट मिसअलाइनमेंट <0.5 मिमी आहे.

● परिणाम: ग्राइंडिंग किंवा सक्ती न करता गुळगुळीत रॅकिंग – अनेक वर्षे वापरल्यानंतरही हातगाड्या अडकल्या नाहीत.

हँडकार्ट प्रकार मध्यम व्होल्टेज स्विचगियरसाठी लुगाओ का निवडा?

· प्रकल्प-आधारित अभियांत्रिकी: कॅबिनेट लेआउट, बसबार रेटिंग, संरक्षण रिले योजना, CT/VT कॉन्फिगरेशन आणि केबल एंट्री सिंगल-लाइन डायग्रामनुसार डिझाइन केली जाऊ शकते.

· मानक-आधारित उत्पादन: स्विचगियरची निर्मिती IEC 62271-200, GB/T 3906, DL/T 404 आणि प्रकल्पाच्या तांत्रिक वैशिष्ट्यांनुसार केली जाऊ शकते.

· लवचिक घटक निवड: Lugao VCB, ABB, Siemens, Schneider किंवा इतर निर्दिष्ट घटक ब्रँड प्रकल्प आवश्यकतांनुसार कॉन्फिगर केले जाऊ शकतात.

· शिपमेंट करण्यापूर्वी नियमित तपासणी: तांत्रिक करारानुसार मेकॅनिकल ऑपरेशन, इंटरलॉक फंक्शन, वायरिंग, इन्सुलेशन आणि पॉवर-फ्रिक्वेंसी विसस्टेंड चाचण्या डिलिव्हरीपूर्वी केल्या जाऊ शकतात.

· तांत्रिक दस्तऐवज समर्थन: प्रकल्प संदर्भासाठी सामान्य व्यवस्था रेखाचित्रे, सिंगल-लाइन आकृत्या, दुय्यम वायरिंग आकृत्या, ऑपरेशन सूचना आणि नियमित चाचणी अहवाल प्रदान केले जाऊ शकतात.
