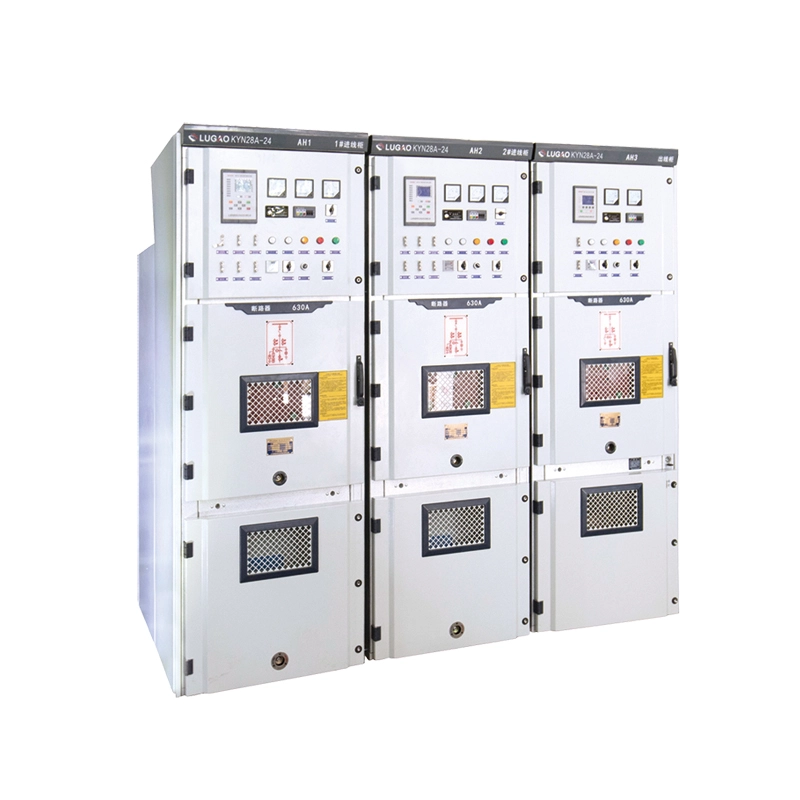

35kV KYN सबस्टेशन आर्मर्ड विथड्रॉवेबल प्रकार स्विचगियर

हे उपकरण काय आहे?

35kV KYN सबस्टेशन आर्मर्ड विथड्रॉबल टाईप स्विचगियर हे फॅक्टरी-असेम्बल केलेले, मेटल-बंद,इनडोअर हाय-व्होल्टेज स्विचगियर40.5kV (35kV नाममात्र) थ्री-फेज एसी पॉवर सिस्टमसाठी डिझाइन केलेले. हे KYN मालिकेशी संबंधित आहे आणि युटिलिटी सबस्टेशन्स, इंडस्ट्रियल पॉवर प्लांट्स, मोठे व्यावसायिक कॉम्प्लेक्स आणि अक्षय ऊर्जा संकलन केंद्रांमध्ये वापरले जाते.

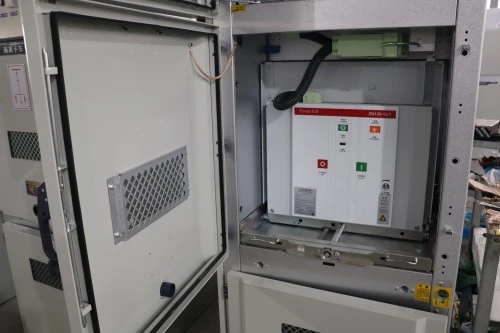

फिक्स्ड-टाइप स्विचगियरच्या विपरीत जेथे ब्रेकर्स जागी बोल्ट केले जातात, या आर्मर्ड विथड्रॉबल ट्रॉलीमध्ये एक मूव्हिंग ब्रेकर ट्रॉली आहे जी तीन भिन्न पोझिशन्समध्ये आणली जाऊ शकते: ऑपरेटिंग, चाचणी/विलग आणि मागे घेतली जाऊ शकते. हे डिझाइन दोषपूर्ण ब्रेकर संपूर्ण बसबारला डी-एनर्जिझ न करता काही मिनिटांत बदलण्याची परवानगी देते - सतत वीज पुरवठ्यासाठी एक महत्त्वपूर्ण फायदा.

ते काय करते?

ट्रान्सफॉर्मर किंवा ओव्हरहेड लाइनमधून 35kV इनकमिंग पॉवर प्राप्त करणे, सर्किट ब्रेकर्ससह डाउनस्ट्रीम नेटवर्कचे संरक्षण करणे आणि मध्यम-व्होल्टेज मोटर्स, दुय्यम ट्रान्सफॉर्मर, कॅपेसिटर बँक्स किंवा मोठ्या औद्योगिक भारांसारख्या आउटगोइंग फीडरला वीज वितरित करणे हे या उपकरणाचे मुख्य कार्य आहे. 35kV KYN सबस्टेशन आर्मर्ड विथड्रॉबल टाईप स्विचगियर देखील प्रदान करते:

● अलगाव – सुरक्षित देखरेखीसाठी दृश्यमान डिस्कनेक्शन

● संरक्षण – ओव्हरकरंट, अर्थ फॉल्ट आणि रिले किंवा IEDs द्वारे शॉर्ट-सर्किट ट्रिपिंग

● मीटरिंग – सबस्टेशन SCADA साठी व्होल्टेज आणि वर्तमान मापन

● इंटरलॉकिंग - मानवी त्रुटी दूर करण्यासाठी यांत्रिक पाच-प्रतिबंध प्रणाली

मॉडेल कोड ब्रेकडाउन

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

उत्पादन वैशिष्ट्य

वैशिष्ट्य 1: खरे आर्मर्ड मागे घेण्यायोग्य बांधकाम

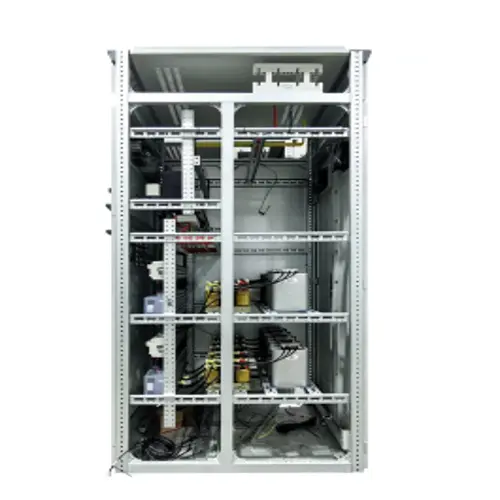

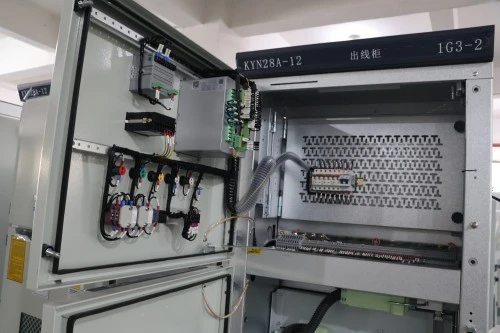

विथड्रॉवेबल मेटल-बंद स्विचगियरमध्ये ब्रेकर, बसबार, केबल टर्मिनेशन आणि लो-व्होल्टेज कंट्रोलसाठी वेगळे स्टील-प्लेट कंपार्टमेंट आहेत. प्रत्येक कंपार्टमेंट ग्राउंड केलेले आहे आणि आर्क फ्लॅश प्रसारापासून वेगळे केले आहे.

वैशिष्ट्य 2: पाच-प्रतिबंध यांत्रिक इंटरलॉकिंग

पाच-प्रतिबंध प्रणाली पूर्णपणे यांत्रिक आहे, सॉफ्टवेअरवर अवलंबून नाही. हे शारीरिकरित्या प्रतिबंधित करते:

1. ग्राउंडिंग स्विच बंद करून ब्रेकर बंद करणे

2. ब्रेकर बंद करून समोरचे कव्हर उघडणे

3. लाइव्ह असताना ब्रेकरला पोझिशन्स दरम्यान हलवणे

4. थेट कंडक्टरसह ऑपरेटिंग ग्राउंडिंग स्विच

5. नियंत्रण शक्तीशिवाय ब्रेकर बंद करणे

वैशिष्ट्य 3: उच्च आर्क फॉल्ट नियंत्रण

अंतर्गत चाप वर्गीकरण (IAC) 1 सेकंदासाठी 31.5kA वर चाचणी केली. आर्क फ्लॅप्स थेट दाब वरच्या दिशेने आणि ऑपरेटरपासून दूर करतात.

वैशिष्ट्य 4: उच्च-व्होल्टेज इन्सुलेशन विश्वसनीयता

फेज-टू-फेज आणि फेज-टू-ग्राउंड क्लीयरन्स IEC 62271-200 किमान ओलांडतात. सर्व बसबार हीट-श्रिंक इन्सुलेटेड किंवा अँटी-कोरोना शील्डिंगने झाकलेले असतात.

वैशिष्ट्य 5: इंटेलिजेंट मॉनिटरिंग आणि रिमोट ऑपरेशन

RS485/Modbus किंवा IEC 61850 GOOSE मेसेजिंगसह मानक IED (बुद्धिमान इलेक्ट्रॉनिक उपकरण). ब्रेकरची स्थिती, स्प्रिंग चार्ज स्थिती, SF6 (वापरल्यास), तापमान आणि आंशिक डिस्चार्जचे रिअल-टाइम निरीक्षण.

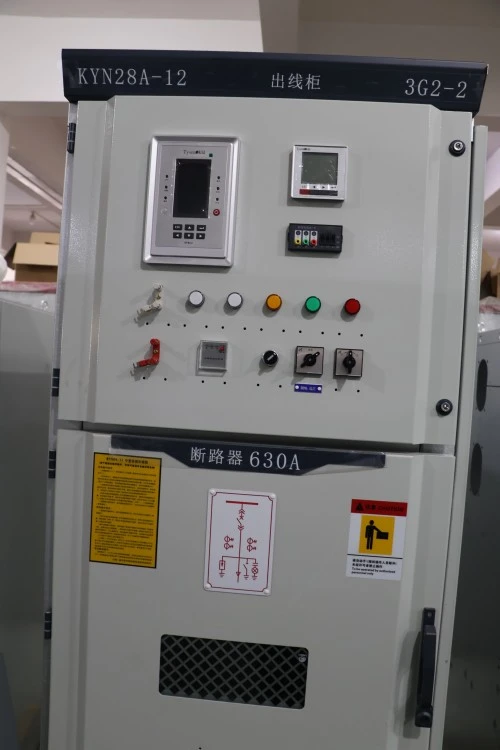

उत्पादन तपशील

प्रतिस्पर्ध्यांपेक्षा लुगाओ पॉवर कंपनी लिमिटेड का निवडावे?

ग्राहक आम्हाला वारंवार का निवडतात:

आम्ही इन्सुलेशन क्लिअरन्स, बसबार मटेरियल किंवा इंटरलॉकिंग मजबूती यावर कोपरे कापत नाही. आमचा कारखाना सोडणारा प्रत्येक KYN स्विचगियर पूर्ण 95kV प्रतिकार चाचणीतून जातो - कमी व्होल्टेज "नियमित" चाचणी नाही. आम्ही CAD आणि PDF मध्ये पॅनेल-विशिष्ट वायरिंग आकृती देखील प्रदान करतो, जेनेरिक टेम्पलेट्समध्ये नाही.

पॅकेजिंग, वितरण आणि विक्रीनंतरची सेवा

पॅकेजिंग

प्रत्येक 35kV KYN सबस्टेशन आर्मर्ड विथड्रॉबल टाईप स्विचगियर पॅनेल VCI अँटी-रस्ट पेपर + प्लास्टिक फिल्ममध्ये गुंडाळलेले आहे.

1. नंतर सर्व कोपऱ्यांवर आणि कडांवर फोम पॅडिंगसह फ्युमिगेशन-प्रमाणित प्लायवुड क्रेटमध्ये बंद करा

2. ब्रेकर ट्रॉली मागे घेतलेल्या स्थितीत पाठविली जाते, ट्रान्सपोर्ट ब्रॅकेटसह लॉक केली जाते

3. बसबार वेगळे केले जातात, वैयक्तिकरित्या गुंडाळले जातात, फेज आणि पॅनेल क्रमांकानुसार लेबल केले जातात

4. दुय्यम प्लग, रॅकिंग हँडल, अर्थिंग की आणि स्पेअर फ्यूज एलव्ही कंपार्टमेंटमध्ये हवामानरोधक ऍक्सेसरी बॉक्समध्ये पॅक केले जातात

5. सिलिका जेल डेसिकंट पिशव्या आर्द्रता-संवेदनशील शिपमेंटसाठी जोडल्या जातात (समुद्री मालवाहतूक)

शिपिंग

1. सागरी मालवाहतूक: 40 फूट HC कंटेनरमध्ये 6-8 पटल असतात (परिमाणांवर अवलंबून)

2. जमीन मालवाहतूक: अँटी-व्हायब्रेशन एअर बॅग आणि स्ट्रॅपिंगसह फ्लॅटबेड ट्रक

3. इनकोटर्म्स: EXW (फॅक्टरी), FOB ningbo

4. शिपमेंटसह दस्तऐवजीकरण समाविष्ट आहे

5. सामान्य मांडणी रेखाचित्र (जसे-बिल्ट)

6. पॅनेल क्रमांकासह सिंगल-लाइन आकृती

7. वायरिंग योजनाबद्ध (A3 आकार, लॅमिनेटेड)

8. साहित्याचे बिल (ब्रेकर, सीटी, व्हीटी, रिले)

9. नियमित चाचणी अहवाल (QA द्वारे स्वाक्षरी केलेला)

10. सूचना पुस्तिका (इंग्रजी किंवा स्थानिक भाषा)

11. इंटरलॉकिंग मॅट्रिक्स आणि की शेड्यूल (की इंटरलॉक वापरल्यास)

विक्रीनंतरची सेवा वचनबद्धता

1. वॉरंटी कालावधी: शिपमेंटच्या तारखेपासून 12 महिने (सशुल्क सेवा करारासह 24 किंवा 36 महिन्यांपर्यंत वाढवता येईल)

2. तांत्रिक समर्थन: आजीवन मोफत दूरस्थ सल्लामसलत. आमचे अभियंते वितरणापूर्वी तुमच्या सिंगल-लाइन डायग्राम आणि रिले सेटिंग्जचे पुनरावलोकन करतात.

3. फील्ड सेवा: इंस्टॉलेशन पर्यवेक्षण, कमिशनिंग सहाय्य, दोष निदान. वॉरंटी कालावधी दरम्यान विनामूल्य (प्रवास आणि निवास शुल्क आकारले जाते). वॉरंटीनंतर, दैनिक दर + भागांवर शुल्क आकारले जाते.

4. सुटे भागांचा पुरवठा: ब्रेकर ट्रॉली, प्राथमिक संपर्क, दुय्यम प्लग, रॅकिंग हँडल, ग्राउंडिंग स्विच, तापमान नियंत्रक आणि स्टॉकमध्ये ठेवलेले इंटरलॉकिंग घटक. गंभीर स्पेअरसाठी DHL/FedEx द्वारे पुढील दिवसाची शिपमेंट.

वारंवार विचारले जाणारे प्रश्न

Q1: 35kV KYN सबस्टेशन आर्मर्ड विथड्रॉबल टाईप स्विचगियर कॉम्पॅक्ट सबस्टेशनमध्ये बाहेर वापरले जाऊ शकते?

A:मानक: IP4X (केवळ इनडोअर).

पर्याय: हवामानरोधक छत आणि सक्तीचे वायुवीजन, अनेक पॅनल्स असलेले IP54 बाह्य संलग्न.

कृती: कोटची विनंती करताना "आउटडोअर" निर्दिष्ट करा.

Q2: ऊर्जा देण्यापूर्वी पाच-प्रतिबंध इंटरलॉकिंग कसे सत्यापित करावे?

A: मॅन्युअलमध्ये चरण-दर-चरण चाचणीचे अनुसरण करा (मूलभूत चाचणी: 10 मिनिटे).

मुख्य तपासणी: ब्रेकर ओपन + ग्राउंडिंग बंद → रॅकिंग ब्लॉक केले पाहिजे. ब्रेकर बंद → समोरचा दरवाजा लॉक असावा.

शिफारस: कमिशनिंग दरम्यान आणि दर 6 महिन्यांनी चाचणी.

Q3: प्राथमिक डिस्कनेक्ट होणारे संपर्क आणि बदलण्याचे सूचक यांचे आयुर्मान?

A：सिल्व्हर-प्लेटेड कॉपर संपर्क: 5,000 ऑपरेशन्ससाठी रेट केलेले.

परिधान सूचक: संपर्क बोटावर दिसणारी लाल रेषा → बदला.

ठराविक सबस्टेशन (एकदा/वर्ष रॅकिंग): 30+ वर्षे टिकते. वारंवार ऑपरेशन (आर्क फर्नेस): वार्षिक संपर्क प्रतिकार मोजा.
