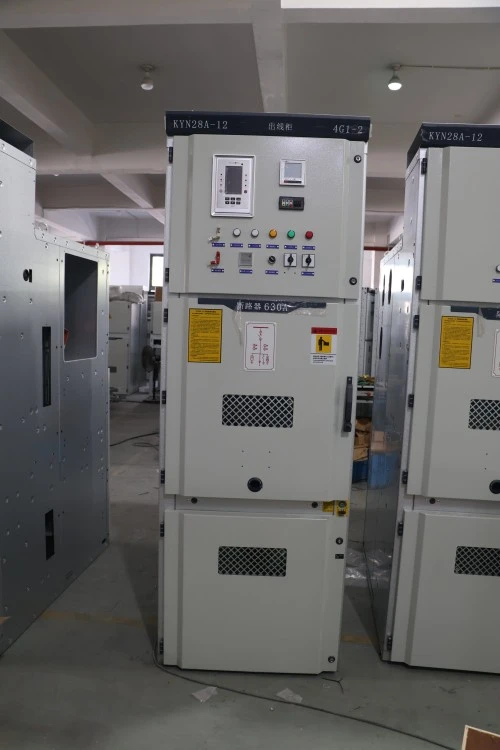

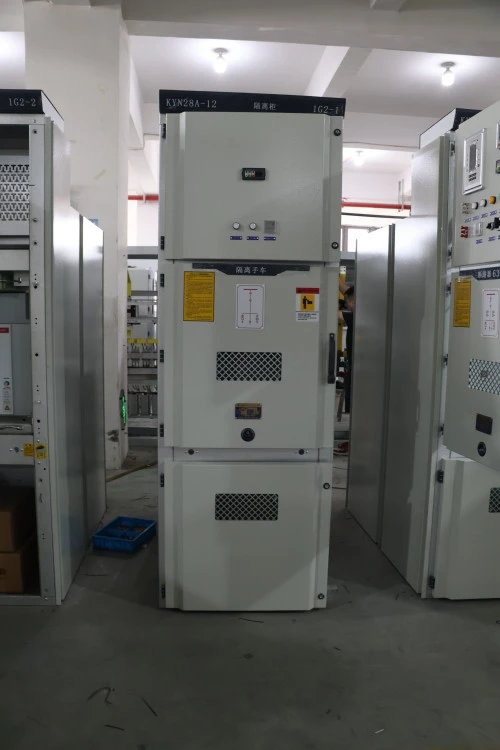

KYN केंद्र प्रकार पाच-प्रतिबंध इंटरलॉकिंग हाय व्होल्टेज स्विचगियर

KYN सेंटर प्रकार पाच-प्रतिबंध इंटरलॉकिंग उच्च व्होल्टेज स्विचगियर हे पूर्णपणे असेंबल केलेले, धातू-बंद, ड्रॉ-आउट प्रकाराचे स्विचगियर आहे जे प्रामुख्याने 3.6kV ते 12kV थ्री-फेज एसी पॉवर सिस्टममध्ये वापरले जाते. हे शाखा फीडर अनुप्रयोगांसह सिंगल बसबार किंवा डबल बसबार कॉन्फिगरेशनसाठी डिझाइन केलेले आहे.

हे उपकरण काय आहे?

हे उपकरण उच्च-व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट आहे ज्यामध्ये सर्किट ब्रेकर, डिस्कनेक्टर, ग्राउंडिंग स्विच, वर्तमान ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर आणि संरक्षण रिले आहेत. त्याचे परिभाषित वैशिष्ट्य म्हणजे "पाच-प्रतिबंध इंटरलॉकिंग" यंत्रणा, जी शारीरिकरित्या प्रतिबंधित करते:

1. ग्राउंडिंग स्विचसह बंद करणे बंद करणे

2. ब्रेकर बंद करून पुढील कव्हर उघडणे

3. स्विच बंद असताना ब्रेकर घालणे किंवा काढून टाकणे

4. लाइव्ह असताना ग्राउंडिंग स्विच ऑपरेट करणे

5. नियंत्रण शक्तीशिवाय सर्किट ब्रेकर बंद करणे

ते काय करते?

हे ट्रान्सफॉर्मर किंवा इनकमिंग लाइनमधून सुरक्षितपणे विद्युत ऊर्जा प्राप्त करते आणि मोटर्स, ट्रान्सफॉर्मर्स, कॅपेसिटर बँक्स किंवा दुय्यम सबस्टेशन्स सारख्या आउटगोइंग फीडरमध्ये वितरित करते. KYN सेंटर प्रकार पाच-प्रतिबंध इंटरलॉकिंग उच्च व्होल्टेज स्विचगियर मध्यम-व्होल्टेज औद्योगिक आणि उपयुक्तता नेटवर्कचा कणा आहे.

मॉडेल कोड ब्रेकडाउन:

● KYN – K: मेटल-क्लड Y: ड्रॉ-आउट प्रकार N: इनडोअर

● केंद्र प्रकार – मॉड्युलर सेंटर-ब्रेकर कॉन्फिगरेशन

● पाच-प्रतिबंध इंटरलॉकिंग – यांत्रिक आणि इलेक्ट्रिकल त्रुटी-प्रूफिंग

● उच्च व्होल्टेज स्विचगियर – 12kV पर्यंत रेट केलेले

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

1. उच्च सुरक्षा - पाच-प्रतिबंध इंटरलॉकिंग

KYN सेंटर प्रकार पाच-प्रतिबंध इंटरलॉकिंग हाय व्होल्टेज स्विचगियरमध्ये ब्रेकर, आयसोलेटिंग कॉन्टॅक्ट्स, ग्राउंडिंग स्विच आणि फ्रंट पॅनल्स दरम्यान अनिवार्य मेकॅनिकल इंटरलॉक आहेत. हे ऑपरेटर त्रुटीचा धोका दूर करते - आर्क फ्लॅश घटनांचे #1 कारण.

2. कॉम्पॅक्ट मॉड्यूलर बांधकाम

ड्रॉ-आउट ब्रेकर ट्रॉली तीन वेगळ्या पोझिशन्ससह रेलवर सहजतेने सरकते: ऑपरेटिंग, चाचणी/विलग आणि मागे घेतली. हे संपूर्ण बसबारला डी-एनर्जाइझ न करता देखभाल करण्यास अनुमती देते - डेटा सेंटर आणि रुग्णालयांसाठी एक महत्त्वपूर्ण फायदा.

3. बुद्धिमान देखरेख आणि नियंत्रण

पर्यायी बुद्धिमान IEDs (रिले) प्रदान करतात:

● रिअल-टाइम करंट, व्होल्टेज आणि पॉवर मॉनिटरिंग

● ओव्हरकरंट, पृथ्वी दोष आणि दिशात्मक संरक्षण

● RS485/Modbus किंवा IEC 61850 संप्रेषण

● SCADA द्वारे रिमोट उघडा/बंद

● ब्रेकर कंपार्टमेंटमधील मानक तापमान आणि आर्द्रता सेन्सर संक्षेपण रोखतात.

4. उच्च यांत्रिक विश्वसनीयता

● ब्रेकर मेकॅनिझम लाइफ: 30,000 ऑपरेशन्स (देखभाल-मुक्त)

● सहायक संपर्क: 10,000+ इलेक्ट्रिकल ऑपरेशन्ससाठी सिल्व्हर-निकेल मिश्र धातु

● प्राथमिक डिस्कनेक्टिंग संपर्क: स्प्रिंग प्रेशरसह सिल्व्हर-प्लेटेड कॉपर

अर्ज क्षेत्रे

उत्पादन तपशील

1. संलग्नक फॅब्रिकेशन

● 2.0 मिमी कोल्ड-रोल्ड स्टील (जस्त-कोटेड) किंवा 1.5 मिमी स्टेनलेस स्टील

● अचूकतेसाठी लेसर-कट आणि CNC-वाकलेले

● गंज-प्रतिरोधक पावडर कोटिंगसह वेल्डेड फ्रेम (RAL 7035 मानक)

2. पाच-प्रतिबंध इंटरलॉकिंग यंत्रणा

● स्टील कॅम प्लेट्स आणि इंटरलॉकिंग रॉड्स (प्लास्टिकचे भाग नाहीत)

● अयशस्वी न होता 10,000 इंटरलॉकिंग सायकलसाठी चाचणी केली

● इनकमिंग/आउटगोइंग आणि टाय पॅनेलसाठी की इंटरलॉक समाविष्ट करते

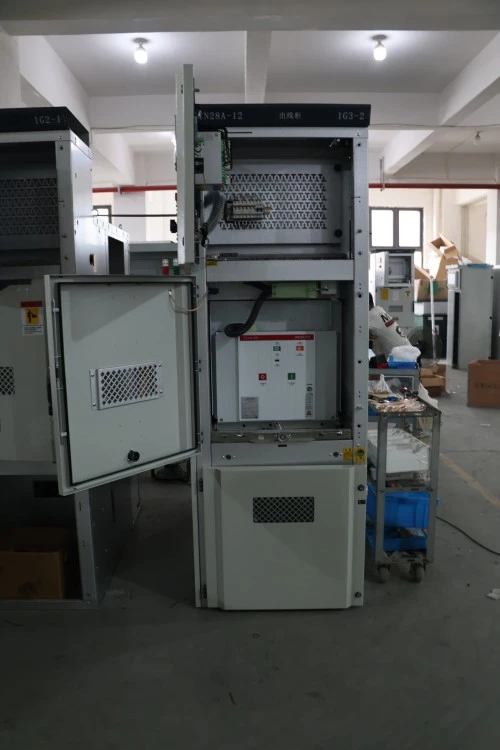

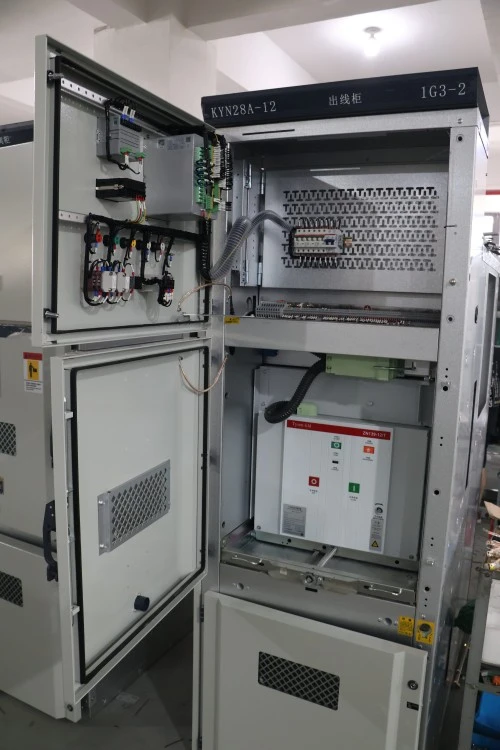

3. ब्रेकर ट्रॉली

● थ्री-पोझिशन लॉकिंगसह ड्रॉ-आउट चेसिस

● स्वयं-संरेखित प्राथमिक डिस्कनेक्ट

● 16-32 कंट्रोल सर्किटसह दुय्यम प्लग

4. बसबार प्रणाली

● उच्च-वाहकता E-Cu तांबे (ETP ग्रेड)

● बेलेविले वॉशरसह सिल्व्हर-प्लेटेड सांधे

● फेज अलगावसाठी उष्णता-संकोचन इन्सुलेटेड

5. केबल कंपार्टमेंट

● प्रति फेज 4×240mm² केबल्ससाठी उदार जागा

● काढता येण्याजोगा केबल क्लॅम्पिंग ब्रॅकेट

● शून्य-क्रम CT साठी तरतूद

6. फॅक्टरी चाचणी

● 100% डायलेक्ट्रिक प्रतिकार चाचणी

● यांत्रिक ऑपरेशन चाचणी (किमान ५० सायकल)

● आंशिक डिस्चार्ज मापन (1.2× रेटेड व्होल्टेजवर ≤5pC)

● संपर्क प्रतिकार मापन (मायक्रो-ओममीटर)

7. प्रमाणन आणि गुणवत्ता हमी

● GB/T 3906, IEC 62271-200 आणि DL/T 404 नुसार टाइप-चाचणी

● अंतर्गत चाप चाचणी केली (IAC AFLR 40kA/1s)

● ISO 9001:2015 प्रमाणित उत्पादन

● प्रत्येक पॅनेलमध्ये नियमित चाचणी अहवाल समाविष्ट केला आहे

प्रतिस्पर्ध्यांपेक्षा लुगाओ पॉवर कंपनी लिमिटेड का निवडावे?

सामान्य ग्राहक प्रश्न

Q1: हे KYN सेंटर टाइप फाइव्ह-प्रिव्हेंशन इंटरलॉकिंग हाय व्होल्टेज स्विचगियर 24kV सिस्टमसाठी वापरले जाऊ शकते का?

उ: नाही, मानक KYN 12kV पर्यंत रेट केलेले आहे. 24kV साठी, आम्ही वाढीव इन्सुलेशन क्लिअरन्ससह KYN28-24 प्रकार देऊ करतो. कोटची विनंती करताना कृपया तुमचा सिस्टम व्होल्टेज निर्दिष्ट करा.

Q2: तुम्ही केवायएन मेटल-क्लॅड स्विचगियरचा भाग म्हणून व्हॅक्यूम सर्किट ब्रेकर प्रदान करता?

उत्तर: होय, प्रत्येक पॅनेल फॅक्टरी-चाचणी केलेल्या व्हॅक्यूम सर्किट ब्रेकर (VS1 प्रकार) सह पूर्णपणे एकत्र केले जाते. आम्ही प्राधान्य दिल्यास ABB VD4, Siemens 3AH किंवा Schneider HVX सारखे सुसंगत पर्याय देखील ऑफर करतो.

Q5: तुम्ही इनकमिंग, मीटरिंग, फीडर आणि कॅपेसिटर पॅनल्ससह संपूर्ण स्विचगियर लाइनअप KYN मेटल-एनक्लोस्ड स्विचगियर म्हणून पुरवू शकता का?

A: अगदी. आम्ही सर्व आवश्यक सहायक कंपार्टमेंट, बसबार कनेक्शन आणि इंटर-पॅनल इंटरलॉकसह संपूर्ण लाइनअप डिझाइन आणि तयार करतो. फक्त तुमचा सिंगल-लाइन डायग्राम पाठवा.

Q6: तुम्ही कोणते दस्तऐवज प्रदान करता?

A: प्रत्येक KYN स्विचगियरसाठी, आम्ही प्रदान करतो: सामान्य व्यवस्था रेखाचित्र, वायरिंग योजनाबद्ध, सामग्रीचे बिल, चाचणी अहवाल, सूचना पुस्तिका आणि इंटरलॉकिंग मॅट्रिक्स – सर्व इंग्रजीमध्ये (किंवा तुमची स्थानिक भाषा).

Q7: पाच-प्रतिबंध इंटरलॉकिंग फील्ड-समायोज्य आहे का?

उ: नाही - आणि हे हेतुपुरस्सर आहे. इंटरलॉकिंग फॅक्टरी सेट आणि छेडछाड टाळण्यासाठी सीलबंद आहे. तथापि, आम्ही स्पष्ट यांत्रिक रेखाचित्रे प्रदान करतो जेणेकरून तुमच्या टीमला तर्क समजेल. तुम्हाला बदल हवे असल्यास, आमच्या अभियांत्रिकी विभागाशी संपर्क साधा.

उत्पादन क्षमता

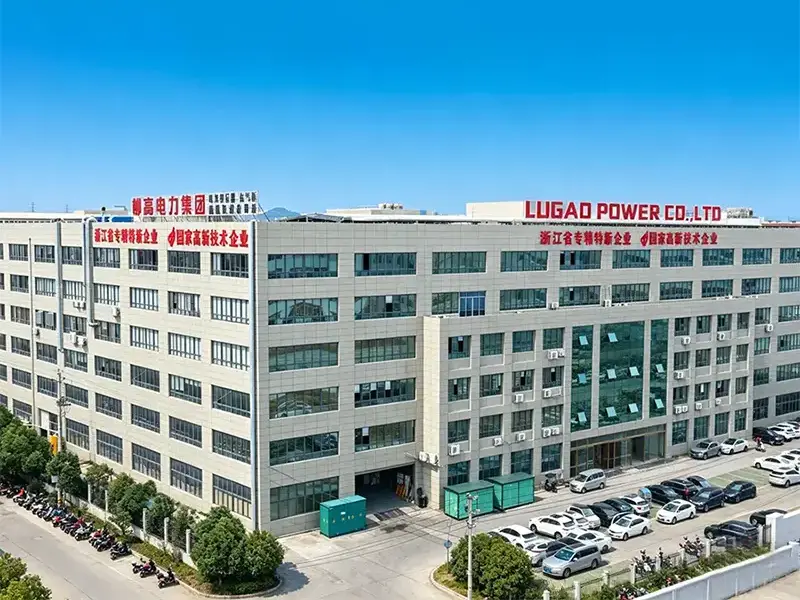

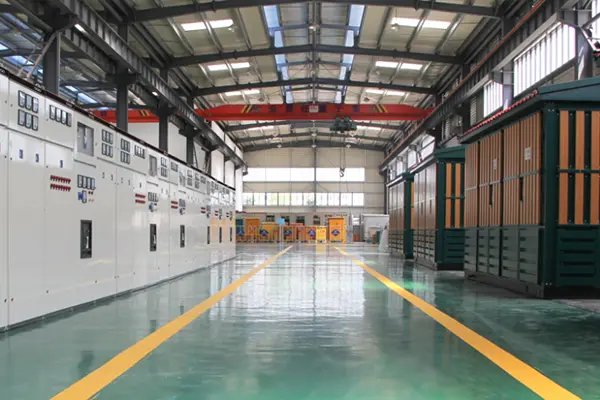

लुगाओ पॉवर कं, लि.प्रगत फॅब्रिकेशन, असेंब्ली आणि हाय-व्होल्टेज चाचणी उपकरणांनी सुसज्ज असलेल्या आधुनिक उत्पादन सुविधेमध्ये KYN सेंटर टाइप फाइव्ह-प्रिव्हेंशन इंटरलॉकिंग हाय व्होल्टेज स्विचगियर तयार करते. प्रत्येकस्विचगियर पॅनेलएक कठोर ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत उत्पादित केले जाते, सातत्यपूर्ण गुणवत्ता, विश्वासार्ह कामगिरी आणि आंतरराष्ट्रीय मानकांचे पूर्ण पालन सुनिश्चित करते.
