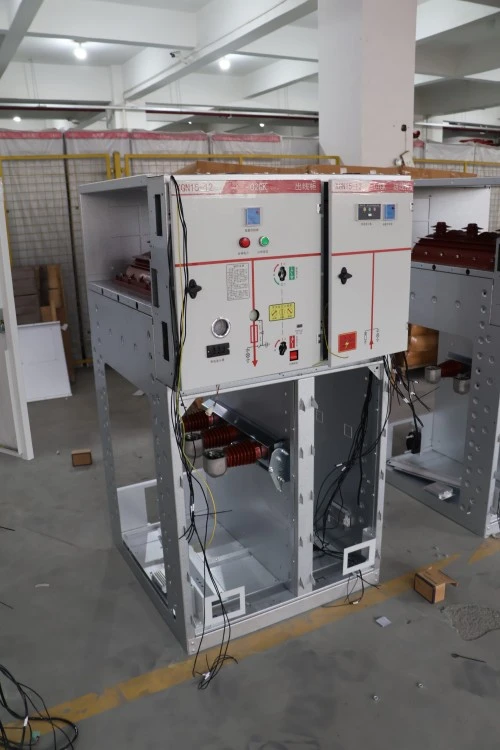

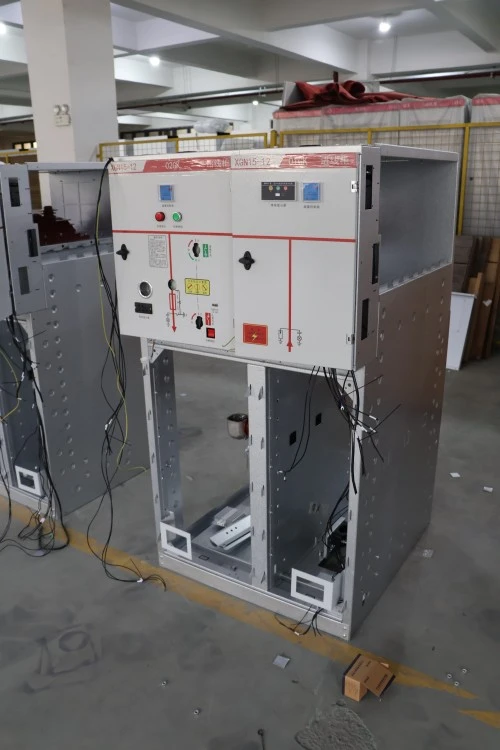

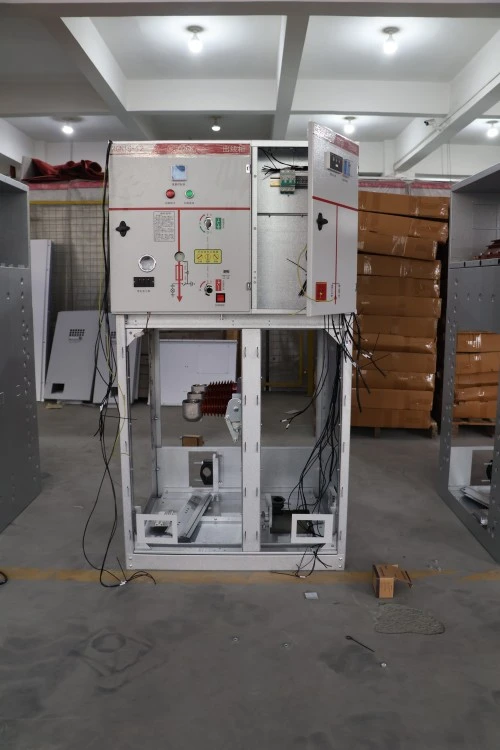

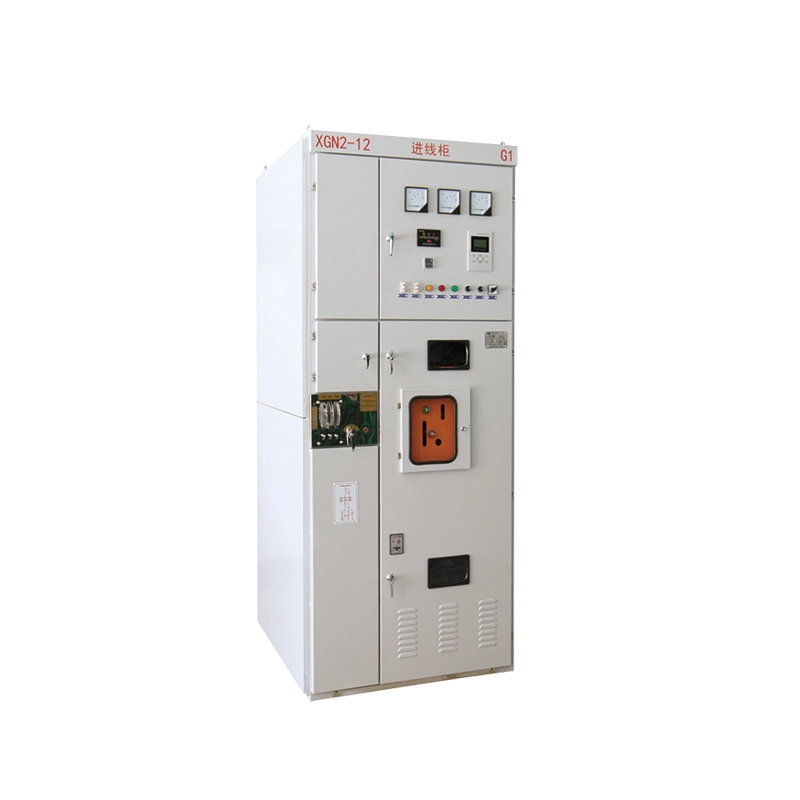

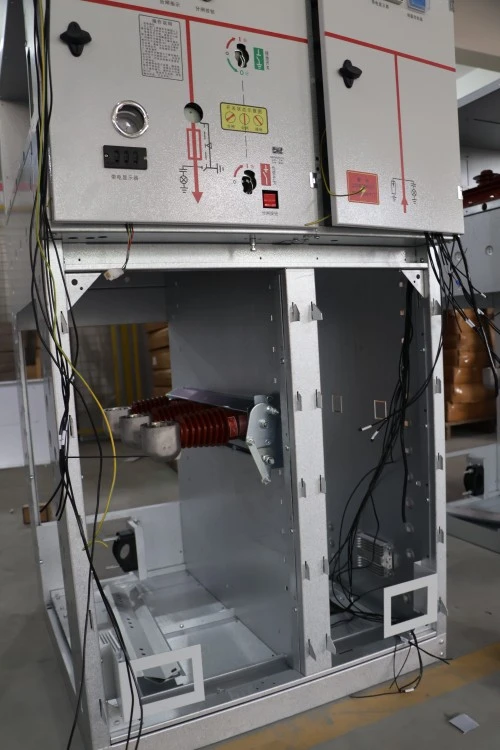

XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर

हे उपकरण काय आहे?

XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर (XGN म्हणजे "बॉक्स-प्रकार निश्चित प्रकार") एक धातू-बंद आहे,इनडोअर हाय-व्होल्टेज स्विचगियरविधानसभा हे प्रामुख्याने 6kV, 10kV, 20kV, किंवा 35kV च्या रेट केलेल्या व्होल्टेजसह आणि 50/60Hz ची रेटेड वारंवारता असलेल्या तीन-फेज एसी पॉवर सिस्टममध्ये वापरले जाते.

ते काय करते?

हे उपकरण विद्युत उर्जा प्राप्त करण्यासाठी आणि वितरणासाठी तसेच पॉवर लाईन्स आणि ट्रान्सफॉर्मरचे नियंत्रण, संरक्षण आणि निरीक्षण करण्यासाठी वापरले जाते. ड्रॉ-आउट प्रकार स्विचगियरच्या विपरीत, XGN बॉक्स-टाइप फिक्स्ड टाइप हाय व्होल्टेज स्विचगियर फिक्स्ड-माउंट केलेले सर्किट ब्रेकर वापरतो आणि दृश्यमान अलगाव अंतरांसह डिस्कनेक्टिंग स्विचेस वापरतो, ज्यामुळे ते अधिक कठोर, किफायतशीर आणि अनेक व्यावसायिक आणि औद्योगिक माध्यमांमध्ये देखरेख करणे सोपे होते.

मॉडेल कोड ब्रेकडाउन:

XGN – बॉक्स-प्रकार निश्चित प्रकार इनडोअर मेटल-बंद

बॉक्स-प्रकार - पूर्णपणे बंद धातू गृहनिर्माण

निश्चित प्रकार - मुख्य स्विचिंग घटकांची निश्चित स्थापना

ठराविक अनुप्रयोग:

कारखाने, निवासी संकुल, शॉपिंग मॉल्स, रुग्णालये, डेटा केंद्रे आणि अक्षय ऊर्जा केंद्रांमध्ये वीज वितरण कक्ष.

उत्पादन वर्णन

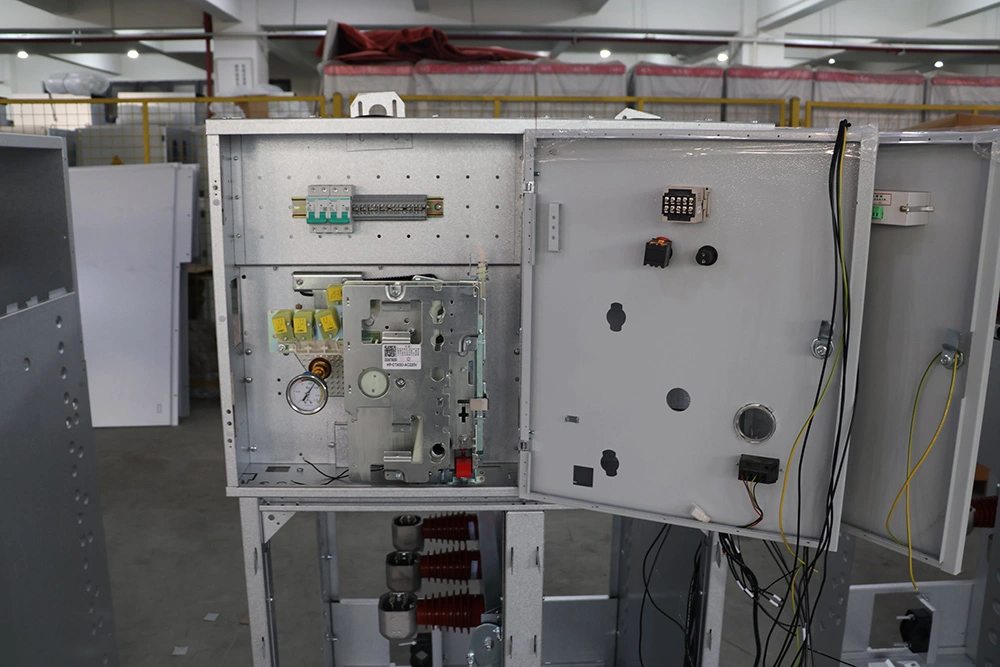

XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर एक प्रमाणित, किफायतशीर आणि अत्यंत विश्वासार्ह स्विचगियर समाधान आहे. त्याच्या मूळ संरचनेत एक निश्चित-माउंट व्हॅक्यूम सर्किट ब्रेकर, तीन-स्थिती अलग करणारे स्विच, वर्तमान ट्रान्सफॉर्मर्स, व्होल्टेज ट्रान्सफॉर्मर्स आणि एक व्यापक इंटरलॉकिंग यंत्रणा समाविष्ट आहे. उत्कृष्ट गंज प्रतिकार करण्यासाठी उत्कृष्ट दर्जाचे कोल्ड-रोल्ड स्टील किंवा स्टेनलेस स्टील, इलेक्ट्रोस्टॅटिक पावडरने लेपित केलेले बंदिस्त आहे.

मुख्य इलेक्ट्रिकल पॅरामीटर्स: रेट केलेले व्होल्टेज 12kV (24kV/40.5kV पर्यायी), 3150A पर्यंत रेट केलेले विद्युत् प्रवाह, 40kA पर्यंत विद्युत् प्रवाह सहन करणारे शॉर्ट-सर्किट. दस्विचगियरGB3906 आणि IEC62271‑200 मानकांचे पूर्णपणे पालन करते.

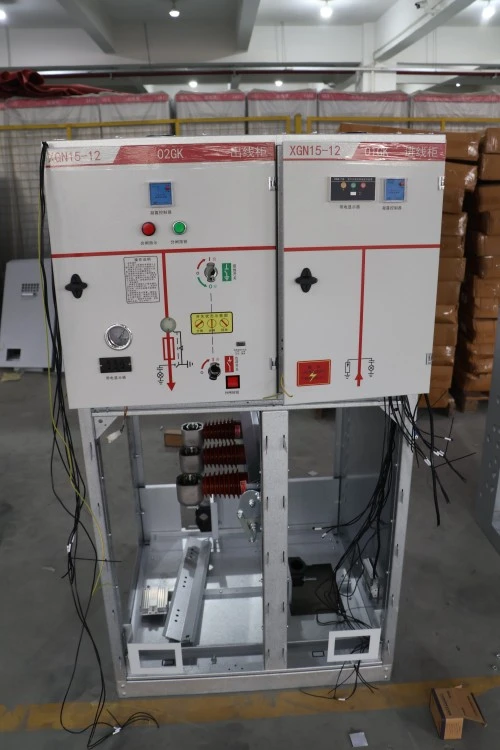

त्याची संक्षिप्त रचना (सामान्य रूंदी 800 मिमी, खोली 900 मिमी, उंची 2200 मिमी) मजल्यावरील मौल्यवान जागा वाचवते. सर्व हाय-व्होल्टेज कंपार्टमेंट पूर्णपणे बंद आणि एकमेकांना जोडलेले आहेत, सुरक्षित ऑपरेशन सुनिश्चित करतात. समोरच्या पॅनेलमध्ये स्पष्ट नक्कल आकृती, संकेत दिवे आणि आपत्कालीन प्रवास बटणे समाविष्ट आहेत.

XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर विशेषत: अशा प्रकल्पांसाठी योग्य आहे जेथे ड्रॉ-आउट कॉन्फिगरेबिलिटीपेक्षा साधे ऑपरेशन, कमी आगाऊ खर्च आणि सुलभ देखभाल यांना प्राधान्य दिले जाते.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

1. निश्चित प्रकार साधेपणा – कमी अपयश दर

कोणतीही गुंतागुंतीची चालणारी रेल्वे संरचना नाही. XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर बोल्ट किंवा थेट-संपर्क कनेक्शन वापरतो, ज्यामुळे यांत्रिक बिघाडाचे धोके मोठ्या प्रमाणात कमी होतात.

2. दृश्यमान डिस्कनेक्ट संपर्क - लॉकआउट/टॅगआउटसाठी सुरक्षित

पृथक्करण स्विच स्पष्टपणे दृश्यमान संपर्क स्थान प्रदान करते. ऑपरेटर देखरेखीपूर्वी सर्किट वेगळेपणाची पुष्टी करू शकतात - जुन्या तेल-प्रकार किंवा मिनी-टाइप गीअरवर एक गंभीर सुरक्षा फायदा.

3. कॉम्पॅक्ट आणि स्पेस-सेव्हिंग

12kV आवृत्त्यांसाठी 600mm इतकी कमी रुंदी. मर्यादित-स्पेस सबस्टेशनमध्ये रेट्रोफिटिंगसाठी आदर्श.

4. पूर्णपणे इंटरलॉक केलेले - गैरव्यवहार प्रतिबंधित करते

सर्किट ब्रेकर, आयसोलेटिंग स्विच आणि फ्रंट कव्हरमधील यांत्रिक आणि इलेक्ट्रिकल इंटरलॉक "पाच-प्रतिबंध" आवश्यकतांचे पालन करतात.

5. कठोर वातावरणासाठी अनुकूल

अँटी-कंडेन्सेशन हीटर्स आणि IP4X फ्रंट एन्क्लोजर दमट किंवा धुळीच्या वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करतात.

अर्ज क्षेत्रे

● औद्योगिक संयंत्रे – उत्पादन लाइनसाठी वीज पुरवठा

● व्यापारी संकुल – मुख्य वितरण कक्ष

● डेटा केंद्रे – बॅकअप पॉवर स्विचिंग

● पवन/सौर ऊर्जा केंद्रे – मध्यम-व्होल्टेज संकलन

● रुग्णालये - निश्चित गियरसह दुहेरी पॉवर स्विचिंग

प्रश्नोत्तरे

प्रश्न: तुमचा XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर आणि ड्रॉ-आउट प्रकार (KYN सारखा) मध्ये काय फरक आहे?

उ: छान प्रश्न. XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियरमध्ये निश्चित-माउंट केलेले सर्किट ब्रेकर आहेत. तुम्ही ब्रेकर "रोलआउट" करू शकत नाही, परंतु तुम्हाला अधिक कठोर रचना, कमी आगाऊ खर्च आणि सोपी देखभाल मिळते. उच्च-उपलब्धता रिडंडंसी गंभीर नसलेल्या अनुप्रयोगांसाठी (उदा. प्रति वर्ष 500 पेक्षा कमी ऑपरेशन्स), निश्चित प्रकार अधिक किफायतशीर आणि विश्वासार्ह आहे.

दरवाजा

उत्पादन तपशील

1. एन्क्लोजर मॅन्युफॅक्चरिंग

कोल्ड-रोल्ड स्टील प्लेट (≥2 मिमी जाडी) किंवा 304 स्टेनलेस स्टील

घरामध्ये वाकणे, वेल्डिंग आणि पृष्ठभागावरील उपचार

इलेक्ट्रोस्टॅटिक पावडर कोटिंग (जाडी ≥60μm, मीठ स्प्रे चाचणी ≥240h)

2. मुख्य घटक

फिक्स्ड-माउंट व्हॅक्यूम सर्किट ब्रेकर (ब्रँड: लुगाओ / पर्यायी सीमेन्स, एबीबी)

दृश्यमान ब्रेकसह तीन-स्थिती अलग करणारे स्विच

कॉपर बसबार (टिन केलेला किंवा चांदीचा मुलामा)

वर्तमान/व्होल्टेज ट्रान्सफॉर्मर (अचूकता वर्ग 0.5 / 0.2S)

3. अंतर्गत वायरिंग

वायर क्रमांक, टर्मिनल ब्लॉक्स आणि प्लास्टिक नलिका स्पष्टपणे चिन्हांकित आहेत

1 मिनिटासाठी 2kV वर दुय्यम वायरिंगची चाचणी केली

सर्व वायर्स ज्वाला-प्रतिरोधक आणि 105°C रेट केल्या आहेत

4. फॅक्टरी चाचणी

पॉवर वारंवारता व्होल्टेज चाचणी सहन करते

मुख्य सर्किट प्रतिकार मापन

यांत्रिक ऑपरेशन चाचणी (≥200 वेळा)

इंटरलॉक फंक्शन सत्यापन

आंशिक डिस्चार्ज मापन (≤10pC)

एक्सजीएन वि केवायएन स्विचगियर

XGN फिक्स्ड टाइप स्विचगियर आणिKYN काढण्यायोग्य स्विचगियर तुमच्या प्रकल्पाच्या आवश्यकता, देखभाल धोरण आणि बजेट यावर अवलंबून असते. XGN स्विचगियर हे ऍप्लिकेशन्ससाठी डिझाइन केले आहे जे विश्वासार्हता, साधे ऑपरेशन आणि कमी गुंतवणूक खर्चाला प्राधान्य देतात, तर KYN स्विचगियर वारंवार देखभाल किंवा उच्च ऑपरेशनल लवचिकता आवश्यक असलेल्या सिस्टमसाठी अधिक योग्य आहे.

प्रमाणन आणि गुणवत्ता हमी

● IEC 62271-200 अनुरूप

● GB 3906 प्रमाणित

● अंतर्गत चाप दोष चाचणी (IAC A-FL) – पर्यायी

● ISO 9001:2015 कारखाना व्यवस्थापन प्रणाली

● राष्ट्रीय उच्च-व्होल्टेज उपकरण चाचणी स्टेशन (झिआन / बीजिंग) वरून चाचणी अहवाल टाइप करा

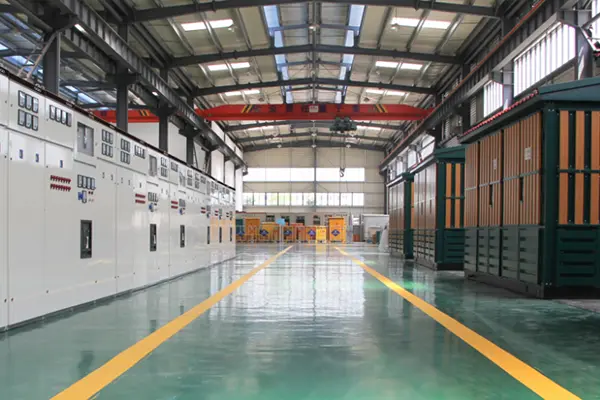

आमचे XGN स्विचगियर सीएनसी लेझर कटिंग मशीन, सीएनसी बेंडिंग सेंटर्स, रोबोटिक वेल्डिंग सिस्टम, कॉपर बसबार प्रोसेसिंग लाइन आणि सर्वसमावेशक उच्च-व्होल्टेज चाचणी प्रयोगशाळांनी सुसज्ज असलेल्या आधुनिक उत्पादन सुविधेत तयार केले आहे. तुमचा XGN बॉक्स-प्रकार निश्चित प्रकार उच्च व्होल्टेज स्विचगियर चाचणी अहवाल, वायरिंग आकृत्या आणि ऑपरेशन मॅन्युअल इंग्रजी आणि चीनी दोन्हीमध्ये पाठवले जाईल.

प्रतिस्पर्ध्यांच्या तुलनेत फायदे – लुगाओ का निवडावे?

पॅकेजिंग आणि वितरण

पॅकेजिंग मानक

● ओलावा-प्रूफ फिल्मसह वैयक्तिक उच्च-शक्तीचे प्लायवुड केस

● घटकांसाठी अंतर्गत फोम पॅडिंग

● सर्व आउटगोइंग टर्मिनल्स इन्सुलेटिंग कॅप्सने झाकलेले आहेत

● बसबार विभाग लेबलांसह स्वतंत्रपणे पॅक केलेले

शिपिंग गुण

● ऑर्डर क्रमांक, गंतव्यस्थान, वजन, “नाजूक” आणि “नो स्टॅक” चिन्हे

वितरण पर्याय

● FOB निंगबो / शांघाय

● लीड वेळ: मानक कॉन्फिगरेशनसाठी 15-25 दिवस

विक्रीनंतरची सेवा वचनबद्धता

● वॉरंटी कालावधी – शिपमेंट तारखेपासून १२ महिने (सेवा करारानुसार २४ किंवा ३६ महिन्यांपर्यंत वाढवता येईल)

● तांत्रिक सहाय्य – आजीवन मोफत सल्ला; व्यावसायिक दिवसांमध्ये 2 तासांच्या आत दूरस्थ समस्यानिवारण

● फील्ड सेवा – प्रतिष्ठापन मार्गदर्शन उपलब्ध; आवश्यकतेनुसार ऑनसाइट दोष हाताळणी (वारंटी दरम्यान विनामूल्य)

● सुटे भागांचा पुरवठा – सामान्य भागांचा साठा; तातडीच्या ऑर्डरसाठी पुढच्या दिवशी कुरिअर डिलिव्हरी
