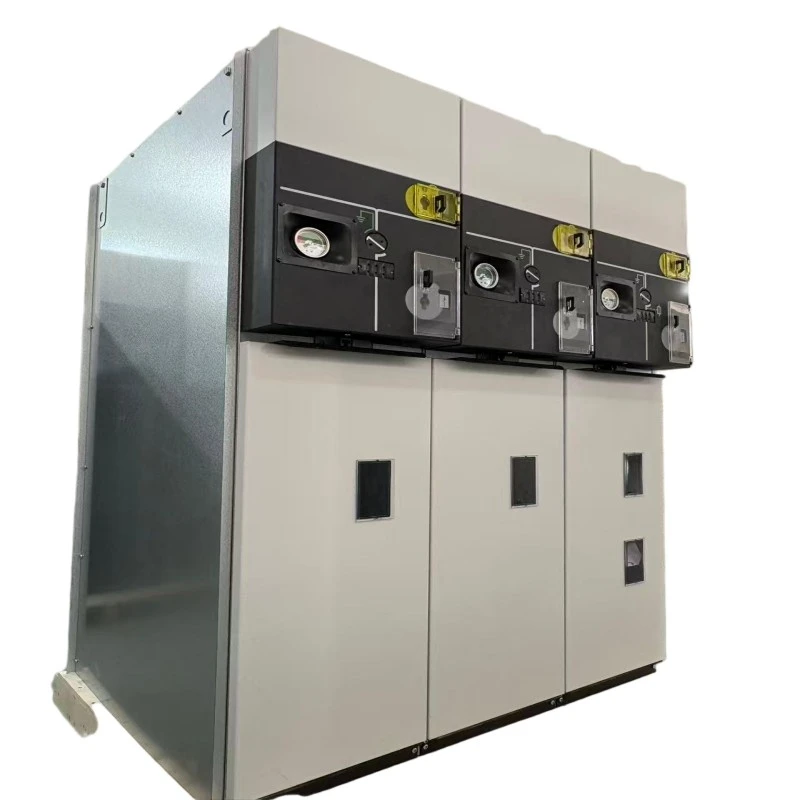

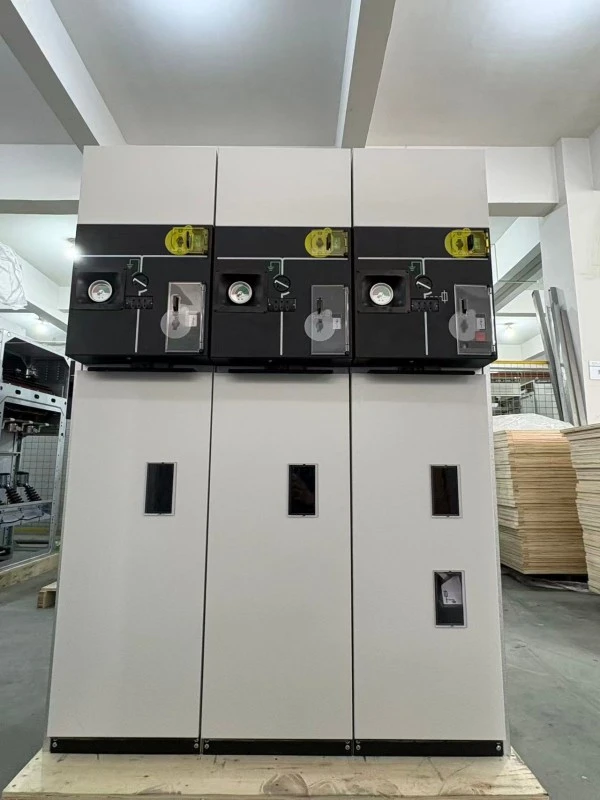

HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट

"एच" - बॉक्स-प्रकारचे संलग्नक,

"X" - रिंग नेटवर्क,

"जी" - हवा इन्सुलेटेड,

"एन" - घरातील

HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट मेटल-बंद स्विचगियर 6kV–24kV रिंग मुख्य आणि रेडियल वितरण प्रणालीसाठी डिझाइन केलेले आहे. विपरीतSF6-इन्सुलेटेडRMUs, हे युनिट मुख्य डायलेक्ट्रिक माध्यम म्हणून हवा वापरते, सर्व जिवंत भाग सीलबंद, धूळ-संरक्षित मेटल कॅबिनेटमध्ये बंद असतात.

ते काय करते?

1. दुय्यम वितरणामध्ये पॉवर लूप जोडते आणि वेगळे करते

2. लोड-ब्रेक स्विचेस आणि फ्यूज कॉम्बिनेशनद्वारे वितरण ट्रान्सफॉर्मरचे संरक्षण करते

3. सुरक्षित देखरेखीसाठी दृश्यमान अलगाव अंतर प्रदान करते

4. गॅस-इन्सुलेटेड स्विचगियरसाठी किफायतशीर पर्याय म्हणून काम करते

एचएक्सजीएन एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट मोठ्या प्रमाणावर अनुप्रयोगांमध्ये वापरले जाते जेथेSF6 गॅसप्रतिबंधित आहे, जेथे वारंवार दृश्यमान डिस्कनेक्शन आवश्यक आहे किंवा जेथे बजेटची मर्यादा सुरक्षिततेशी तडजोड न करता सिद्ध, साध्या तंत्रज्ञानास अनुकूल आहे.

उत्पादन वर्णन

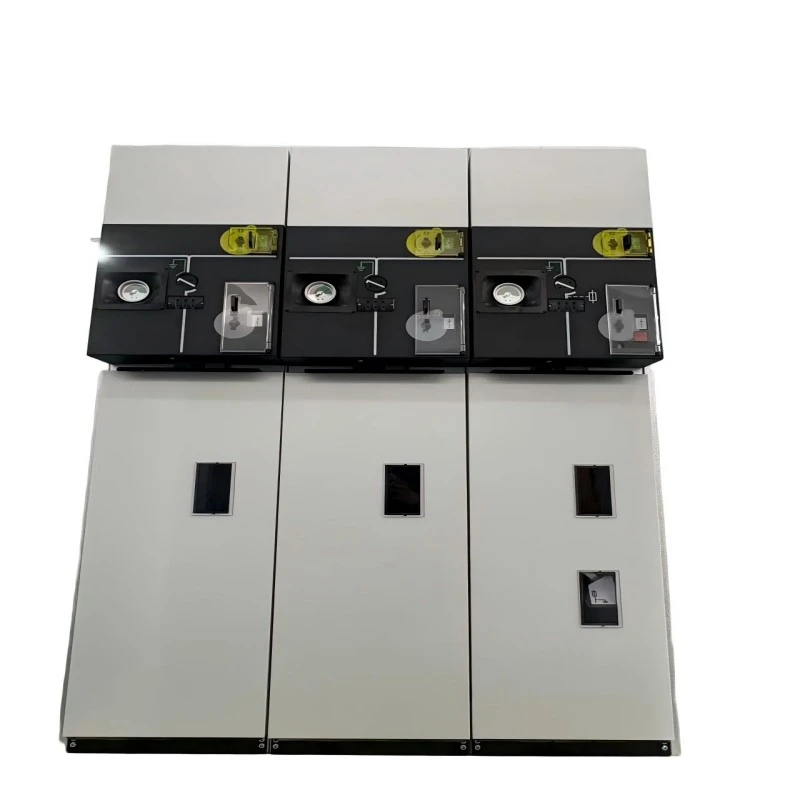

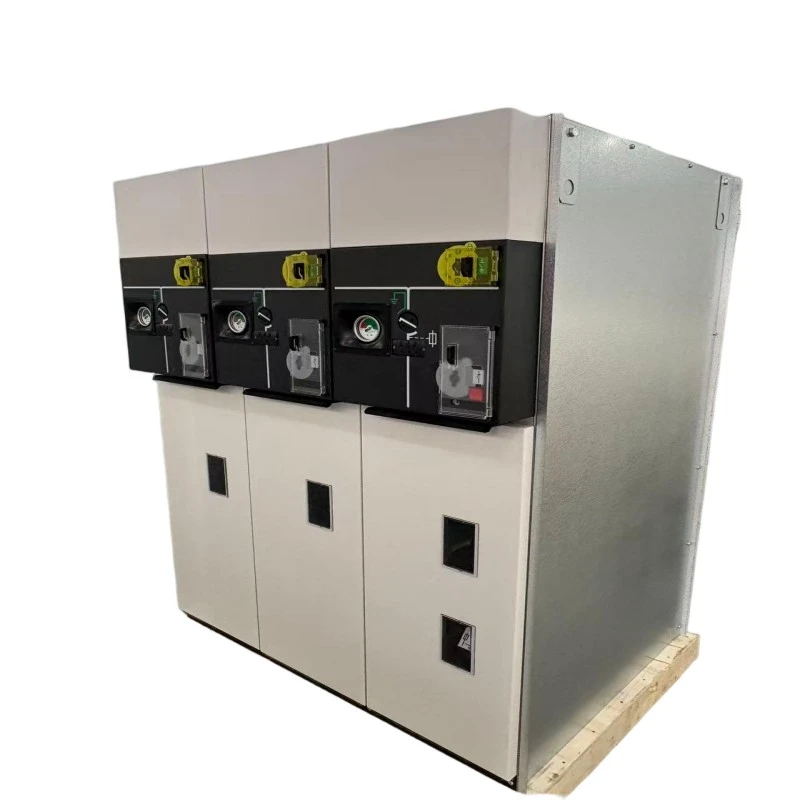

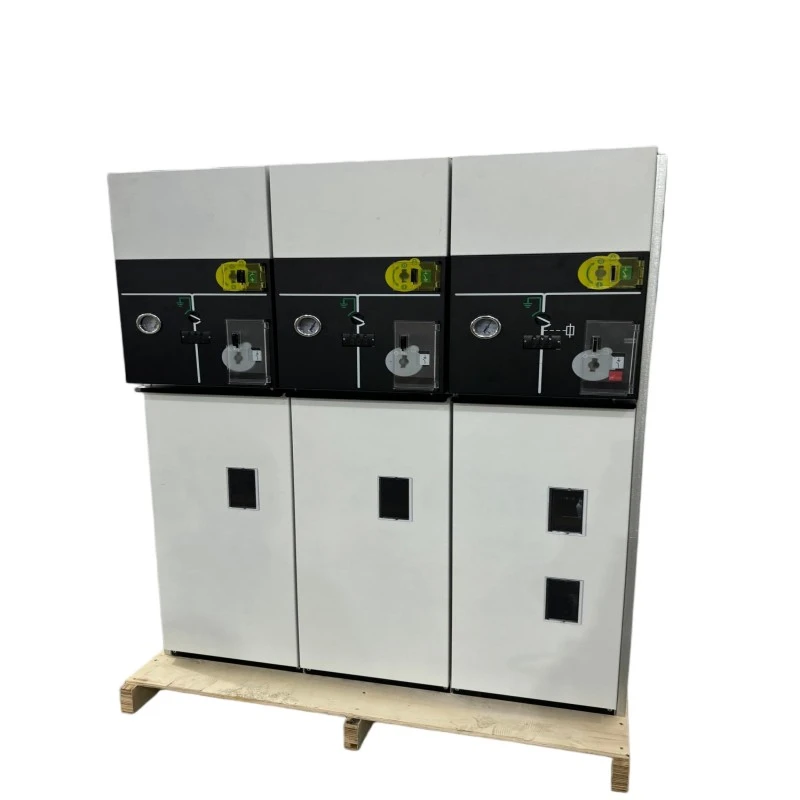

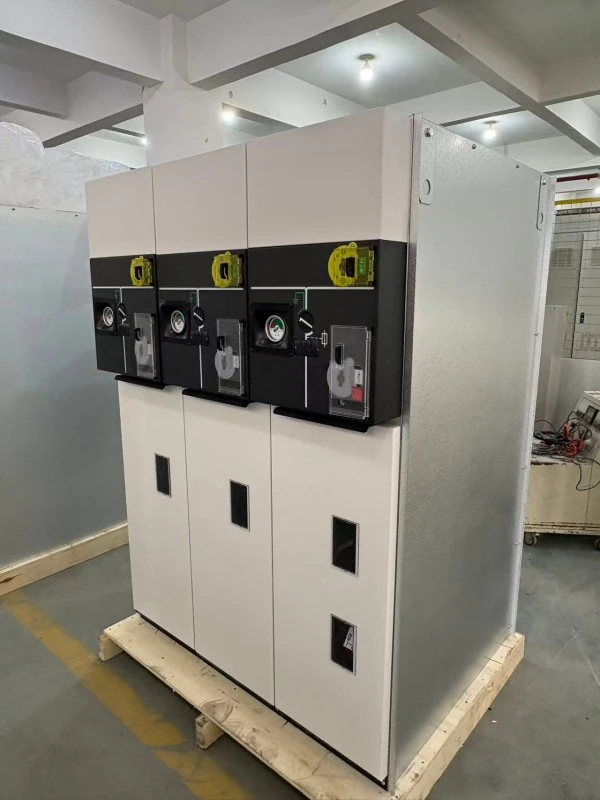

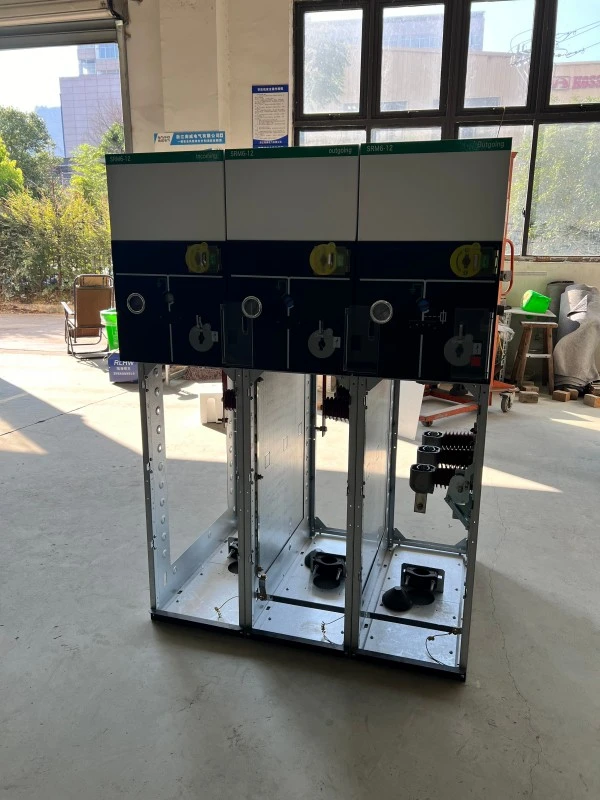

आमचे HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट हे पुढील पिढीचे एअर-इन्सुलेटेड रिंग मुख्य युनिट आहे जे सबस्टेशन्स, औद्योगिक प्लांट्स, व्यावसायिक इमारती आणि ग्रामीण वीज वितरण नेटवर्कमध्ये इनडोअर इंस्टॉलेशनसाठी डिझाइन केलेले आहे. रेट केलेले व्होल्टेज 6kV ते 24kV पर्यंत असते, मुख्य बसबारसाठी 630A आणि फ्यूज-संरक्षित ट्रान्सफॉर्मर सर्किटसाठी 125A रेट केलेले प्रवाह.

मुख्य तांत्रिक वैशिष्ट्ये:

1. ऑप्टिमाइझ्ड फेज स्पेसिंग आणि इन्सुलेटेड अडथळ्यांसह हवा इन्सुलेशन

2. सीलबंद एनक्लोजर डिझाइन (IP3X किंवा IP4X) धूळ आणि उंदीर प्रवेश प्रतिबंधित करते

3. दृश्यमान ब्रेकसह थ्री-पोझिशन लोड-ब्रेक स्विच (बंद/ओपन/अर्थ्ड)

4. ट्रान्सफॉर्मरसाठी एकात्मिक वर्तमान-मर्यादित फ्यूज संरक्षण (125A पर्यंत)

5. फीडर संरक्षणासाठी पर्यायी व्हॅक्यूम सर्किट ब्रेकर मॉड्यूल

6. यांत्रिक इंटरलॉक चुकीच्या ऑपरेशन्स प्रतिबंधित करते

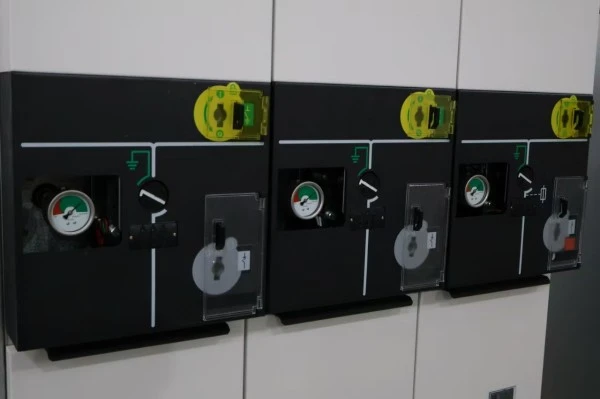

7. स्पष्ट स्थिती दर्शविणारा फ्रंट पॅनल बसची नक्कल करा

HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट एक पारदर्शक, तपासण्यास-सोप्या डिझाइनची ऑफर देते--- ऑपरेटर लोड स्विचच्या खुल्या स्थितीची पुष्टी करू शकतात, हे वैशिष्ट्य देखभाल आणि लॉकआउट/टॅगआउट प्रक्रियेदरम्यान अत्यंत मूल्यवान आहे. इन्स्टॉलेशन किंवा डिकमिशनिंगसाठी विशेष गॅस हाताळणी उपकरणे आवश्यक नाहीत.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

● SF6‑मुक्त आणि पर्यावरणास अनुकूल---फक्त हवा उष्णतारोधक माध्यम म्हणून वापरते, हरितगृह वायू उत्सर्जन होत नाही.

● दृश्यमान ब्रेक---लोड-ब्रेक स्विच एक स्पष्टपणे दृश्यमान अलग करणारे अंतर प्रदान करते, सुरक्षितता प्रक्रिया सुलभ करते.

● धूळ आणि उंदीरांपासून सीलबंद---एअर-इन्सुलेटेड स्विचगियरच्या बिघाडाची सामान्य कारणे रोखत, संलग्नक IP3X किंवा IP4X ला पूर्ण करते.

● कॉम्पॅक्ट फूटप्रिंट---युनिट रुंदी सामान्यत: 500---600 मिमी, जागा-मर्यादित इनडोअर सबस्टेशनसाठी योग्य.

● किफायतशीर---SF6 किंवा सॉलिड-इन्सुलेटेड RMU च्या तुलनेत कमी प्रारंभिक गुंतवणूक.

● साधी देखभाल--- गॅस प्रेशर मॉनिटरिंग किंवा रिफिलिंग आवश्यक नाही; फक्त व्हिज्युअल तपासणी आणि संपर्क स्वच्छता.

● इंटरलॉक सुरक्षा---लोड स्विच बंद असताना यांत्रिक इंटरलॉक पृथ्वी स्विच बंद होण्यास प्रतिबंध करतात.

अनुप्रयोग परिस्थिती

● ग्रामीण आणि टाउनशिप पॉवर ग्रिड

● औद्योगिक सुविधा---कारखाने, खाणकामाची ठिकाणे, सिमेंट प्लांट (धूळ संरक्षणासह)

● व्यावसायिक इमारती---शॉपिंग मॉल्स, ऑफिस कॉम्प्लेक्स, हॉटेल्स

● लहान ते मध्यम सबस्टेशन---6kV-24kV वितरण नोड्स

● अक्षय ऊर्जा---लहान हायड्रो, बायोमास आणि वितरित सौर (घरातील स्थापना)

● रेट्रोफिट प्रकल्प---कालबाह्य एअर-इन्सुलेटेड स्विचगियरला आधुनिक सीलबंद युनिट्ससह बदलणे

प्रश्नोत्तरे

Q1: HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट सिमेंट प्लांट किंवा ग्रेन सायलोसारख्या धुळीच्या वातावरणात कसे कार्य करते?

उ: उत्कृष्ट. HXGN एअर-इन्सुलेटेड सीलबंद रिंग मुख्य युनिटमध्ये IP3X रेट केलेले पूर्ण सीलबंद संलग्नक आहे (IP4X पर्यायी), म्हणजे 2.5mm किंवा 1mm पेक्षा मोठे कोणतेही धूळ कण आत जाऊ शकत नाहीत. हे सामान्यतः ओपन-टाइप एअर-इन्सुलेटेड स्विचगियरमध्ये दिसणारे ट्रॅकिंग आणि फ्लॅशओव्हर प्रतिबंधित करते. आम्ही नियमित बाह्य कॅबिनेट साफसफाईसह जड धूळ असलेल्या भागांसाठी IP4X आवृत्तीची शिफारस करतो.

Q2: उच्च आर्द्रता असलेल्या किनारपट्टीच्या प्रदेशात हवा इन्सुलेशन विश्वसनीय आहे का?

उत्तर: होय, योग्य डिझाइनसह. आमचे HXGN एअर-इन्सुलेटेड सीलबंद रिंग मुख्य युनिट हायड्रोफोबिक इन्सुलेटेड अडथळे आणि 240mm (12kV साठी) आणि 360mm (24kV साठी) पर्यंत वाढवलेले क्रीपेज अंतर वापरते. याव्यतिरिक्त, सीलबंद संलग्नक दमट हवेचे अभिसरण प्रतिबंधित करते आणि केबल कंपार्टमेंटमध्ये पर्यायी अँटी-कंडेन्सेशन हीटर्स स्थापित केले जाऊ शकतात. आम्ही 90%+ वार्षिक आर्द्रतेसह दक्षिणेकडील किनारपट्टीच्या प्रांतांमध्ये शेकडो युनिट्स यशस्वीरित्या तैनात केल्या आहेत.

Q3: हे उत्पादन SF6-इन्सुलेटेड RMU शी कसे तुलना करते?

A: SF6 RMU अधिक कॉम्पॅक्ट आणि पूर्णपणे सीलबंद आहेत परंतु त्यांना गॅस हाताळणी आवश्यक आहे आणि त्यांची किंमत जास्त आहे. HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट मोठे आहे परंतु ऑफर करते:

● कमी प्रारंभिक खरेदी किंमत (कॉन्फिगरेशन आणि प्रकल्प आवश्यकतांवर अवलंबून, तुलनात्मक SF6-इन्सुलेटेड सोल्यूशन्सपेक्षा सामान्यत: कमी प्रारंभिक गुंतवणूक ऑफर करते.)

● गॅस गळतीची चिंता नाही

● सुरक्षित देखरेखीसाठी दृश्यमान डिस्कनेक्शन

● सुलभ निकामी करणे आणि विल्हेवाट लावणे

कमी जीवनचक्र खर्चाला प्राधान्य देणाऱ्या ग्राहकांसाठी आणि अत्यंत जागेच्या मर्यादांशिवाय पर्यावरणीय प्रभाव, HXGN हा एक आदर्श पर्याय आहे.

Q4: तुमच्या HXGN RMU शी कोणते फ्यूज सुसंगत आहेत?

A: आमचा फ्यूज कंपार्टमेंट मानक DIN 43625 किंवा BS 2692 हाय-व्होल्टेज करंट-लिमिटिंग फ्यूज स्वीकारतो. आम्ही तुमच्या ट्रान्सफॉर्मर संरक्षण आवश्यकतांशी जुळणारे फ्यूज पुरवू शकतो (सामान्यत: 6.3A ते 125A). सिंगल-फेज फॉल्ट संरक्षणासाठी फ्यूज स्ट्राइकिंग पिन ऑपरेशन यांत्रिकरित्या तीन-स्थिती स्विचशी जोडलेले आहे.

उत्पादन तपशील

संलग्न आणि सीलिंग

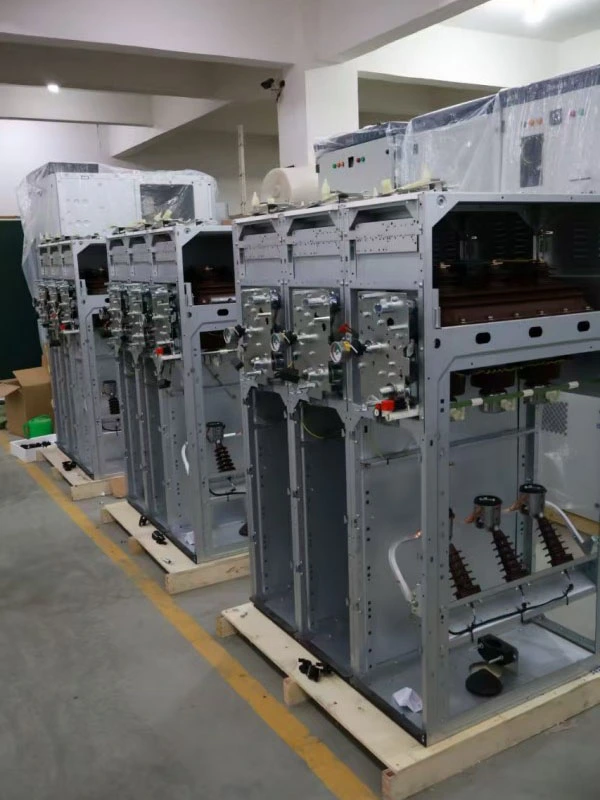

HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिटमध्ये 2.0mm जाडीचे कोल्ड-रोल्ड स्टील किंवा वैकल्पिक स्टेनलेस स्टील एन्क्लोजर, इलेक्ट्रोस्टॅटिक पावडर कोटिंग (किमान 80μm जाडी, RAL 7035 हलका राखाडी) सह पूर्ण केलेले आहे. कोटिंग 500-तास मीठ स्प्रे चाचणी पास करते. IP3X संरक्षण सुनिश्चित करून, सर्व दरवाजे आणि पॅनल्सवर पॉलीयुरेथेन फोम गॅस्केटद्वारे सीलिंग साध्य केले जाते. चाप पसरू नये म्हणून केबलचे कंपार्टमेंट मुख्य स्विच कंपार्टमेंटपासून स्वतंत्रपणे बंद केले जातात.

लोड-ब्रेक स्विच डिझाइन

थ्री-पोझिशन लोड-ब्रेक स्विच हे स्व-स्वच्छता सिल्व्हर-प्लेटेड कॉन्टॅक्ट्ससह फिरणारे ब्लेड प्रकार आहे. चाप विझवणारा चेंबर इन्सुलेटेड आर्क च्युट्ससह एकत्रित चुंबकीय ब्लो-आउट तत्त्वाचा वापर करतो, ज्यामुळे 630A पर्यंत लोड करंटचा व्यत्यय आणि केबल चार्जिंग करंट (10A पर्यंत) बनवणे/ब्रेकिंग करणे शक्य होते. स्विचमध्ये दोन दृश्यमान ब्रेक पोझिशन्स आहेत (ओपन आणि अर्थ्ड) आणि एक बंद पोझिशन — सर्व स्पष्टपणे समोरच्या नक्कल पॅनेलवर सूचित केले आहे.

फ्यूज-कॉम्बिनेशन युनिट

ट्रान्सफॉर्मर संरक्षणासाठी, आमचे HXGN एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट स्ट्रायकर-ऑपरेट ट्रिप मेकॅनिझमसह फ्यूज कंपार्टमेंट एकत्रित करते. जेव्हा एक फेज फ्यूज चालतो, तेव्हा स्ट्रायकर सर्व तीन फेज उघडण्यासाठी लोड-ब्रेक स्विचला यांत्रिकरित्या ट्रिगर करतो, सिंगल-फेज ऑपरेशनला प्रतिबंधित करतो. फ्यूज कंपार्टमेंट अर्थिंग स्विचसह इंटरलॉक केलेले आहे — जेव्हा लोड स्विच उघडा असेल आणि अर्थ स्विच बंद असेल तेव्हाच डबा उघडला जाऊ शकतो.

इन्सुलेशन प्रणाली

सर्व बसबार आणि कनेक्शन हीट-श्रिंक टयूबिंग (क्रिपेज-एन्हांस्ड टाईप) किंवा इपॉक्सी पावडर कोटिंगसह इन्सुलेटेड असतात. IEC 60243 नुसार वर्ग 1 रेट केलेल्या आर्क रेझिस्टन्ससह DMC (डफ मोल्डिंग कंपाऊंड) किंवा SMC (शीट मोल्डिंग कंपाऊंड) चे फेज अडथळे बनलेले आहेत. किमान एअर क्लीयरन्स आहे:

● 12kV: टप्प्यांमधील 125 मिमी, पृथ्वीपासून 100 मिमी

● 24kV: टप्प्यांमधील 220mm, पृथ्वीपासून 180mm

गुणवत्ता आणि चाचणी आश्वासन

प्रत्येक एचएक्सजीएन एअर-इन्सुलेटेड सीलबंद रिंग मेन युनिट डिलिव्हरीपूर्वी नियमित चाचण्या घेते:

● मुख्य सर्किट प्रतिरोध मापन (मायक्रो-ओममीटर)

● पॉवर-फ्रिक्वेंसी विसस्टँड व्होल्टेज (12kV साठी 42kV/1min, 24kV साठी 65kV/1min)

● प्रेरित व्होल्टेज चाचणी सहन करते

● यांत्रिक ऑपरेशन चाचणी (प्रत्येक स्विचसाठी 200 चक्र)

● सहायक सर्किट इन्सुलेशन चाचणी (2kV/1min)

● संलग्न संरक्षण सत्यापन (IP3X किंवा IP4X प्रोब चाचणी)

● आंशिक डिस्चार्ज मापन (<20pC 1.5× रेटेड व्होल्टेजवर)

विक्रीनंतरची सेवा वचनबद्धता

वॉरंटी कालावधी: शिपमेंट तारखेपासून 12 महिने (सशुल्क सेवा करारासह 24 किंवा 36 महिन्यांपर्यंत वाढवता येईल)

तांत्रिक समर्थन: आजीवन विनामूल्य तांत्रिक सल्लामसलत; सूचनेच्या 1 तासाच्या आत प्रतिसाद
