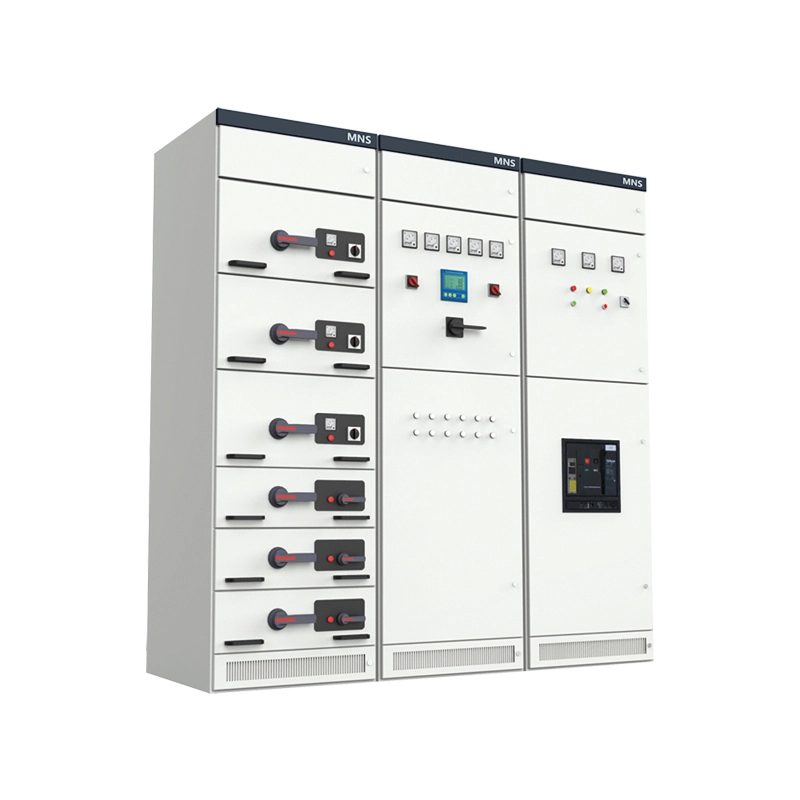

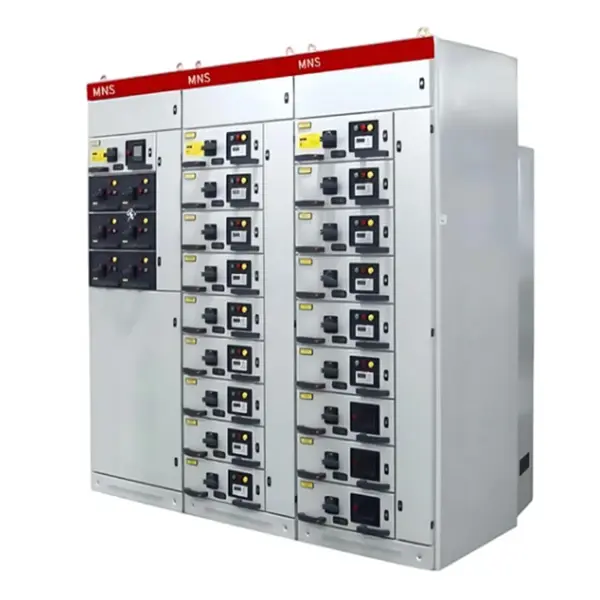

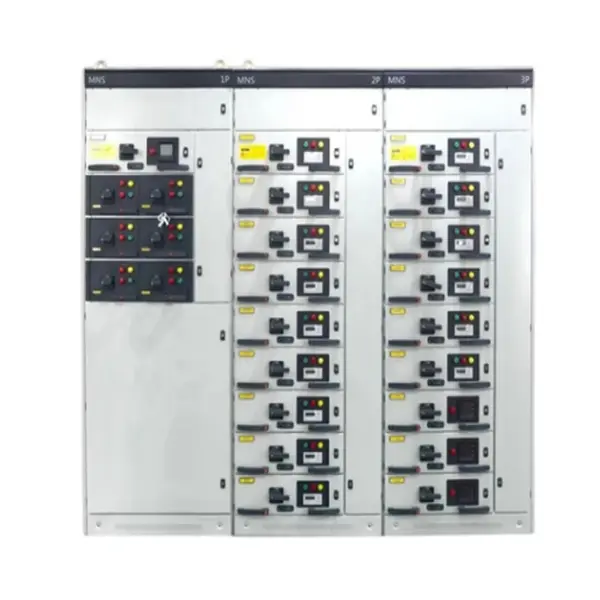

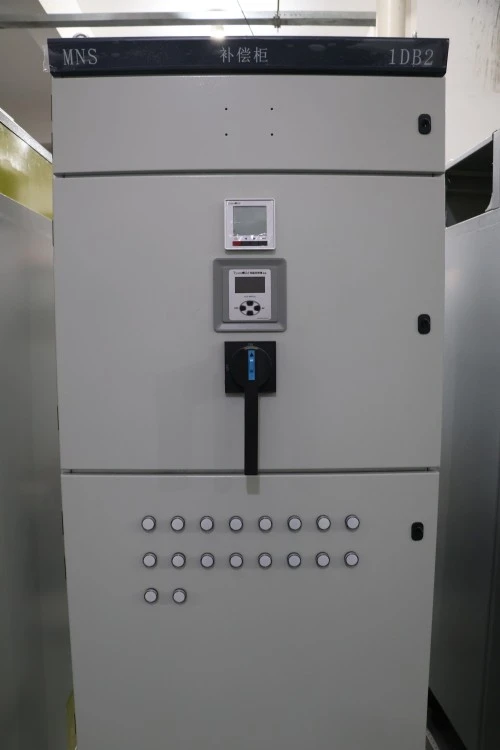

मनसे मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेट

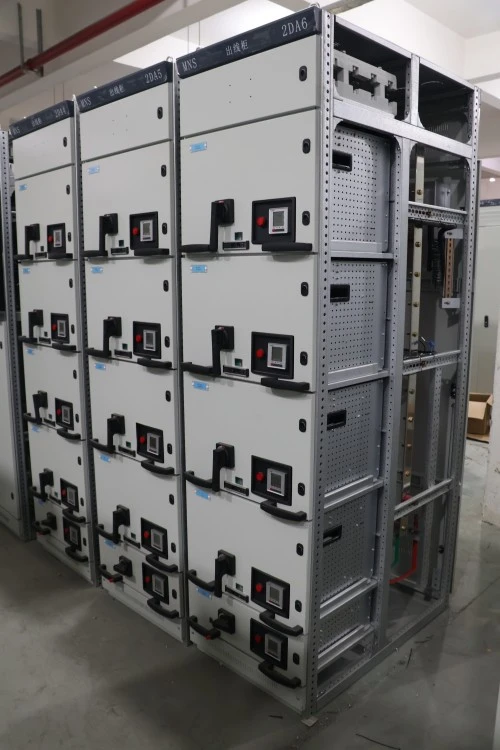

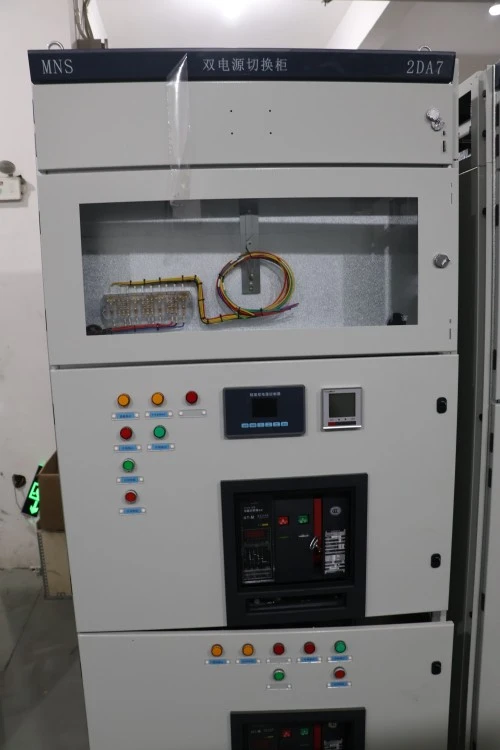

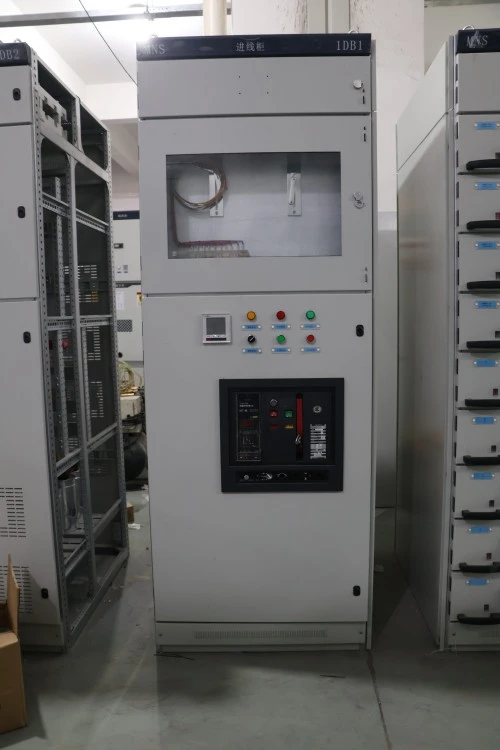

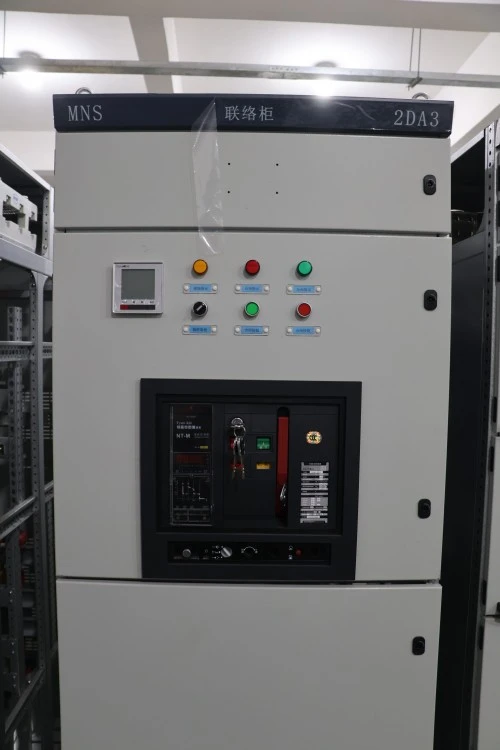

मनसे मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेट आहे aलो-व्होल्टेज (690V पर्यंत) बंद स्विचगियरMNS (मॉड्युलर नेटवर्क सिस्टम) फ्रेमवर्कनुसार डिझाइन केलेले असेंब्ली. प्रत्येक फंक्शनल युनिट - जसे की मोटर स्टार्टर, फीडर ब्रेकर किंवा पॉवर सप्लाय मॉड्यूल - वैयक्तिक ड्रॉ-आउट कॅसेटमध्ये ठेवलेले असते जे संपूर्ण सिस्टम बंद न करता घालता, काढले किंवा बदलले जाऊ शकते. कॅबिनेट तीन प्राथमिक कार्ये करते: वीज वितरण (एकाधिक उप-सर्किटांना आहार देणे), मोटर नियंत्रण (स्टार्ट करणे, थांबवणे, मोटर्सचे संरक्षण करणे), आणि सिस्टम संरक्षण (शॉर्ट-सर्किट, ओव्हरलोड आणि ग्राउंड फॉल्ट आयसोलेशन). थोडक्यात, हे औद्योगिक आणि व्यावसायिक सुविधांसाठी प्लग-अँड-प्ले पॉवर व्यवस्थापन केंद्र आहे.

उत्पादन फायदे

उत्पादन वैशिष्ट्ये

जेनेरिक काढता येण्याजोग्या कॅबिनेटच्या विपरीत, MNS मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेटमध्ये या विशिष्ट वैशिष्ट्यांचा समावेश आहे:

उत्पादन पॅरामीटर्स

उत्पादन अर्ज (परिस्थिती)

MNS मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेट मोठ्या प्रमाणावर येथे तैनात केले आहे:

● औद्योगिक वनस्पती: ऑटोमोटिव्ह असेंब्ली लाइन, अन्न आणि पेय उत्पादन, रासायनिक बॅच प्रक्रिया

● व्यापारी संकुले: शॉपिंग मॉल्स, उच्चभ्रू कार्यालय इमारती, रुग्णालये

● पायाभूत सुविधा: जल उपचार संयंत्र, पंपिंग स्टेशन, विमानतळ सामान हाताळणी प्रणाली

● डेटा केंद्रे: लो-व्होल्टेज मुख्य वितरण बोर्ड (LVMDB) आणि रिमोट पॉवर पॅनेल (RPP)

● अक्षय ऊर्जा: सोलर फार्म इनव्हर्टर, विंड टर्बाइन सहाय्यक वीज पुरवठा

● सागरी आणि ऑफशोर: शिपबोर्ड वीज वितरण

उत्पादन तपशील

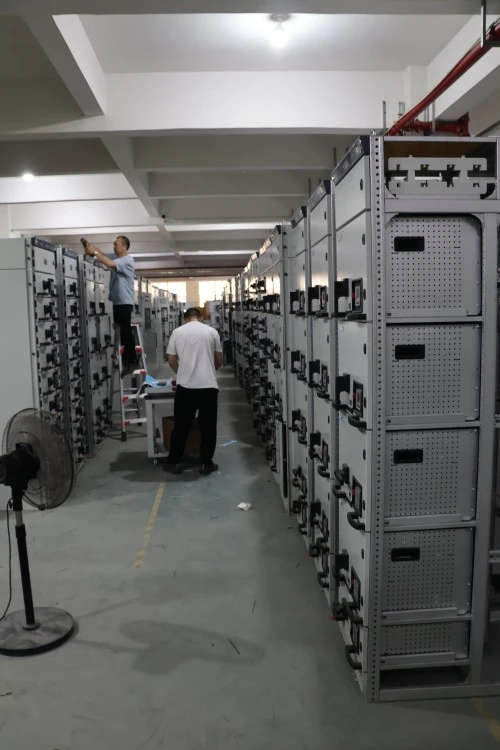

● लुगाओ पॉवर कं, लि.प्रत्येक MNS मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेट अचूकतेसह तयार करते:

● संलग्न सामग्री: 2.0 मिमी जाड कोल्ड-रोल्ड स्टील, IP40 मानक (IP54 पर्यायी) सह पूर्णपणे वेल्डेड फ्रेम. पावडर कोटिंग जाडी ≥80μm, RAL 7035 हलका राखाडी.

● बसबार प्रणाली: आयताकृती तांबे पट्ट्या (98% IACS चालकता) टिन-प्लेटेड जोडांसह. सर्व बसबार उष्णता-संकुचित करण्यायोग्य आस्तीन (तटस्थ साठी लाल, पिवळा, निळा, राखाडी) वापरून पूर्णपणे इन्सुलेटेड आहेत.

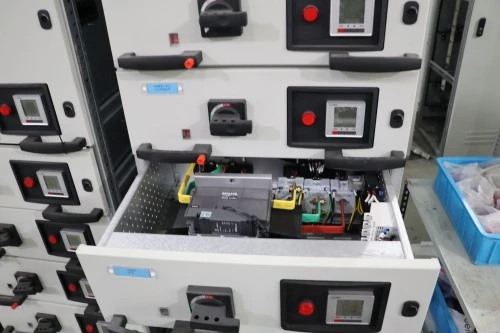

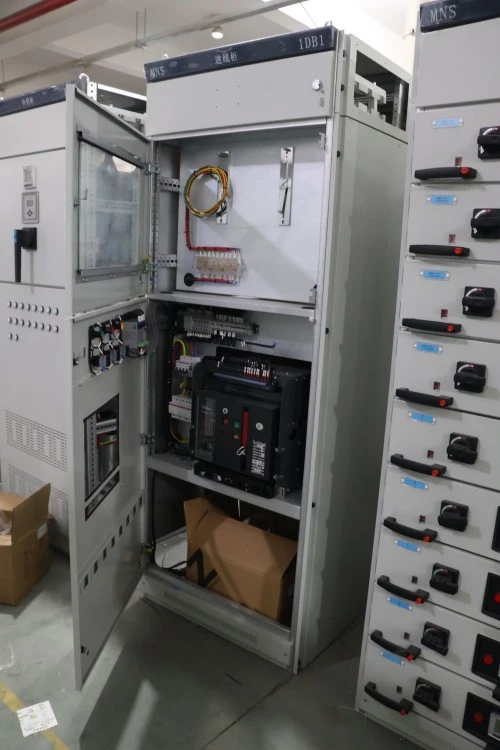

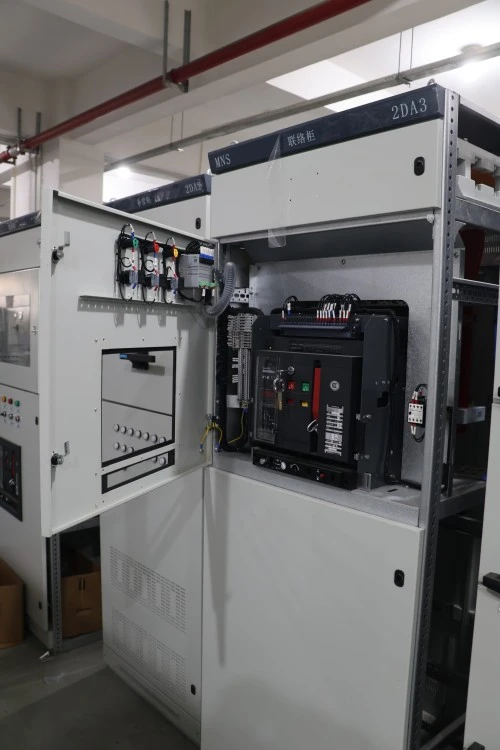

● ड्रॉवर पाळणा: स्व-वंगण नायलॉन रोलर्ससह 2.5 मिमी झिंक-कोटेड स्टीलपासून तयार केलेले. 500 चक्रांनंतर ड्रॉवर इन्सर्शन/एक्सट्रॅक्शन फोर्स ≤150N.

● स्थिर संपर्क: सिल्व्हर-मिश्रधातू टिप केलेले, स्प्रिंग-लोडेड डिझाइन. कार्यप्रदर्शन कमी न करता 2,000 इनसर्शनसाठी रेट केले.

● दुय्यम संपर्क: 24-पिन प्लग-आणि-सॉकेट सिल्व्हर-प्लेटेड कनेक्टर. 10,000 वीण चक्रांसाठी डिझाइन केलेले.

● ड्रॉवर ओळख: प्रत्येक ड्रॉवरच्या समोर लेसर-कोरीव करण्यायोग्य लेबल होल्डर. डिजिटल मालमत्ता ट्रॅकिंगसाठी QR कोड पर्यायी.

● फॅक्टरी चाचणी: प्रत्येक फंक्शनल युनिटची संपूर्ण वायरिंग तपासणी, डायलेक्ट्रिक ताकद चाचणी (1 मिनिटासाठी 2.5kV), आणि तापमान वाढ चाचणी (1.1x रेट करंटवर) होते. चाचणी अहवाल शिपमेंटसह समाविष्ट आहेत.

प्रमाणन आणि गुणवत्ता हमी

लुगाओ स्विचगियर उत्पादनासाठी ISO-आधारित गुणवत्ता व्यवस्थापन प्रक्रियेचे अनुसरण करते. प्रोजेक्ट ऑर्डरसाठी, आम्ही पुष्टी केलेल्या तांत्रिक करारानुसार शिपमेंटपूर्वी तपासणी दस्तऐवज, नियमित चाचणी अहवाल आणि उत्पादन फोटो प्रदान करू शकतो.

• ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली
• ISO 14001 पर्यावरण व्यवस्थापन प्रणाली

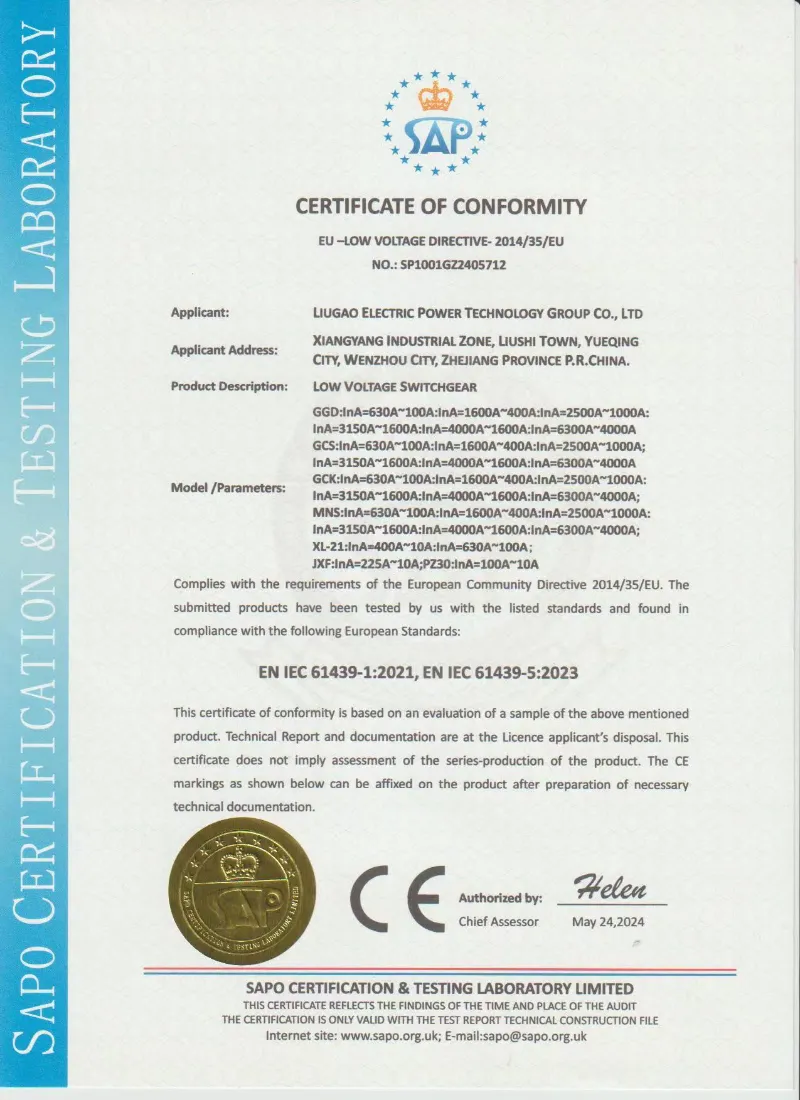

• IEC 61439-1/2 आधारित डिझाइन आणि चाचणी
• शिपमेंटपूर्वी नियमित चाचणी अहवाल
• विनंती केल्यावर फॅक्टरी तपासणीचे फोटो उपलब्ध आहेत

पॅकेजिंग, शिपिंग आणि विक्रीनंतर

पॅकेजिंग आणि शिपिंग

● वैयक्तिक ड्रॉवर पॅकेजिंग: कोरुगेटेड बॉक्समध्ये अँटी-स्टॅटिक बबल रॅप, सर्किट डायग्राम आणि रेटिंगसह लेबल केलेले.

● मुख्य कॅबिनेट पॅकेजिंग: स्ट्रेच फिल्म + VCI पेपर + प्लायवुड एक्सपोर्ट क्रेट (15 मिमी जाडी). सर्व क्रेट बेस फोर्कलिफ्ट पॉकेट्सने बसवलेले आहेत.

● शिपिंग टर्म: FOB Ningbo, CIF प्रमुख पोर्ट, किंवा EXW.

● लीड वेळ: मानक कॉन्फिगरेशनसाठी 20 कार्य दिवस.

विक्रीनंतरची सेवा

● वॉरंटी कालावधी: सुरू झाल्यापासून १२ महिने (शिपमेंटपासून कमाल १८ महिने).

● व्हिडिओ कॉल किंवा ईमेलद्वारे विनामूल्य दूरस्थ तांत्रिक समर्थन (4 व्यावसायिक तासांमध्ये प्रतिसाद).

वारंवार विचारले जाणारे प्रश्न:

Q1: 8E/2, 8E आणि 16E ड्रॉर्समध्ये काय फरक आहे?

A: हे ड्रॉवरच्या उंचीच्या मॉड्यूल्सचा संदर्भ देतात: 8E/2 = 100mm (अर्ध मॉड्यूल), 8E = 200mm (पूर्ण मॉड्यूल), 16E = 400mm (दुहेरी मॉड्यूल). ड्रॉवर जितका मोठा असेल तितके जास्त स्वीकार्य वर्तमान रेटिंग आणि अधिक दुय्यम टर्मिनल उपलब्ध असतील.

Q2: मी येणारा पुरवठा खंडित न करता ड्रॉवर बदलू शकतो का?

उ: होय. हे MNS मॉड्युलरायझेशन ड्रॉ-आउट प्रकार स्विच कॅबिनेटचे मुख्य वैशिष्ट्य आहे. ड्रॉवर वेगळ्या स्थितीत हलवा (पांढरे हँडल), अनलॉक करा आणि बाहेर काढा. मुख्य बस उत्साही राहते. तथापि, नेहमी प्रथम लोड साइड डिस्कनेक्ट करा.

Q3: कॅबिनेट तापमान निरीक्षण प्रणालीसह येते का?

A: मानक युनिट्समध्ये मॉनिटरिंगचा समावेश नाही, परंतु आम्ही एम्बेडेड PT100 सेन्सर्ससह पर्यायी स्मार्ट ड्रॉर्स आणि बसबार आणि ड्रॉवरचे तापमान दर्शविणारे सेंट्रल डिस्प्ले युनिट ऑफर करतो.

Q4: विद्यमान विभाग बदलल्याशिवाय कॅबिनेट नंतर वाढवता येईल का?

उ: होय. प्रत्येक अनुलंब विभाग यांत्रिक आणि विद्युतीयरित्या साइड कनेक्शनसाठी डिझाइन केलेला आहे. तुम्ही एका टोकाला अतिरिक्त क्यूबिकल बोल्ट करू शकता आणि पुरवलेल्या विस्तार किटचा वापर करून बसबार जोडू शकता.
