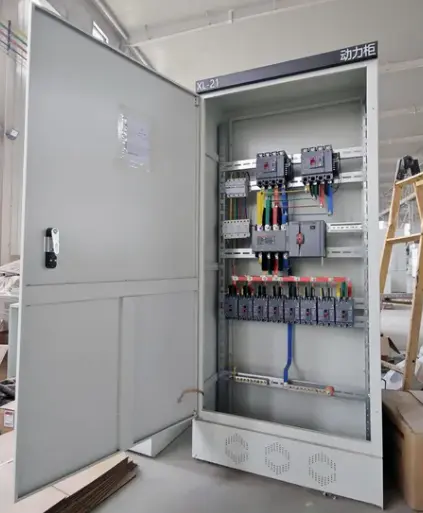

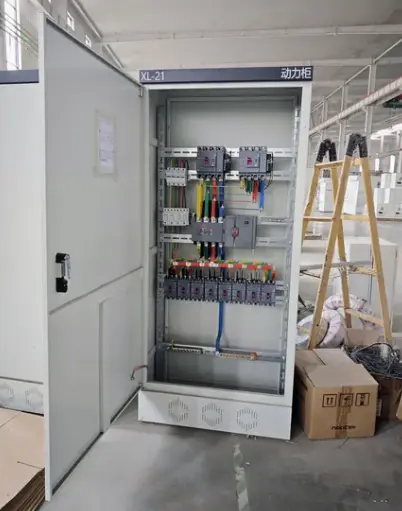

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स स्विचगियर

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स स्विचगियर हे वॉल-माउंट केलेले किंवा फ्लोअर-स्टँडिंग संलग्न लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट आहे, जे सामान्यत: 630A पर्यंत रेट केले जाते. यात एक निश्चित-प्रकारची अंतर्गत माउंटिंग रचना आहे — म्हणजे सर्व सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, मीटर आणि टर्मिनल्स काढता येण्याऐवजी अंतर्गत रेल किंवा माउंटिंग प्लेट्सवर कायमचे माउंट केले जातात.

हे उत्पादन काय करते?

● मुख्य येणाऱ्या स्त्रोताकडून एकाधिक आउटगोइंग शाखा सर्किट्समध्ये विद्युत उर्जा प्राप्त करते आणि वितरित करते

● मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) किंवा लघु सर्किट ब्रेकर्स (MCBs) वापरून डाउनस्ट्रीम उपकरणांसाठी ओव्हरकरंट आणि शॉर्ट-सर्किट संरक्षण प्रदान करते

● पुश बटणे किंवा दरवाजावर बसवलेल्या निवडक स्विचद्वारे मोटर्स, लाइटिंग सर्किट्स आणि इतर लोडचे स्थानिक नियंत्रण सक्षम करते

● घरांचे मीटरिंग आणि मॉनिटरिंग उपकरणे जसे की अँमीटर, व्होल्टमीटर आणि डिजिटल पॉवर मीटर

● मुख्य इनकमिंग स्विच किंवा सर्किट ब्रेकर वापरून सुरक्षित देखरेखीसाठी सर्किट वेगळे करते

तांत्रिक मापदंड

मानके आणि प्रमाणपत्रे

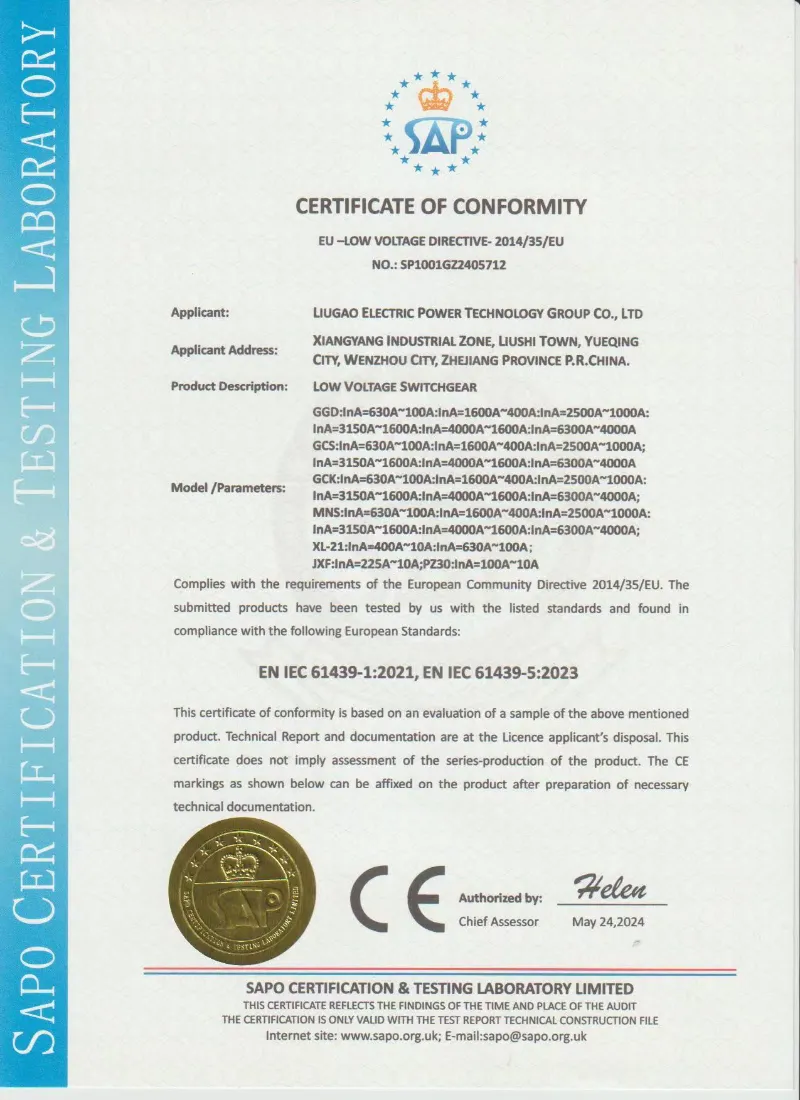

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स स्विचगियर IEC 61439, GB/T 7251 आणि प्रकल्प-विशिष्ट तांत्रिक आवश्यकतांनुसार तयार केले जाऊ शकते. लुगाओ पॉवर इन्सुलेशन रेझिस्टन्स टेस्ट, पॉवर-फ्रिक्वेंसी विसस्टंड व्होल्टेज टेस्ट, वायरिंग तपासणी, मेकॅनिकल ऑपरेशन टेस्ट आणि व्हिज्युअल इन्स्पेक्शन यासह शिपमेंटपूर्वी फॅक्टरी रूटीन चाचण्यांना समर्थन देते.

• IEC 61439 लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्ली
• ISO कारखाना गुणवत्ता व्यवस्थापन प्रणाली
• प्रसूतीपूर्वी नियमित चाचणी अहवाल उपलब्ध
• विनंती केल्यावर तृतीय-पक्ष तपासणी समर्थित
• OEM आणि प्रकल्प-विशिष्ट सानुकूलन उपलब्ध

मोठे पैसे काढता येण्यासारखे नाहीस्विचगियर, XL-21 हे ॲप्लिकेशन्ससाठी डिझाइन केले आहे जेथे सर्किट बदल क्वचितच होतात आणि साधेपणाला मॉड्यूलर लवचिकतेपेक्षा महत्त्व दिले जाते. त्याचे निश्चित डिझाइन कमी प्रारंभिक खर्च, लहान पाऊलखुणा आणि सुलभ स्थापना देते. थोडक्यात, XL-21 वितरण कॅबिनेट हे लहान ते मध्यम वीज वितरणाचे वर्कहॉर्स आहे — विश्वासार्ह, गुंतागुंतीचे आणि किफायतशीर.

उत्पादन फायदे

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स स्विचगियर अनेक आकर्षक फायदे देते ज्यामुळे ते निश्चित वितरण ऍप्लिकेशन्ससाठी पसंतीचे पर्याय बनते.

उत्पादन वैशिष्ट्ये

कमी व्होल्टेज पॉवर वितरण पॅनेलमध्ये खालील विशिष्ट वैशिष्ट्ये समाविष्ट आहेत जी त्यास प्रतिस्पर्धी निश्चित वितरण बॉक्सपेक्षा वेगळे करतात.

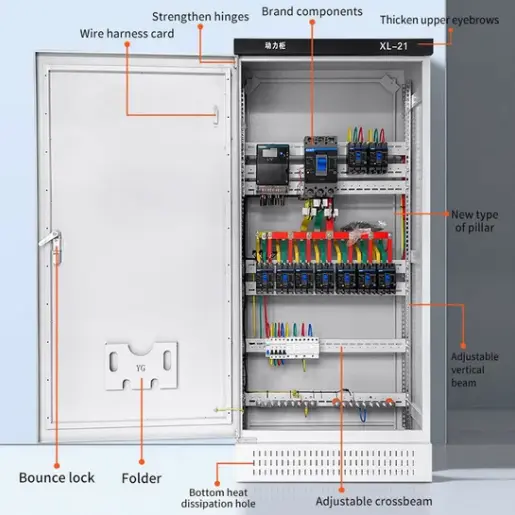

ड्युअल कोटिंगसह वेल्डेड फ्रेम: मुख्य फ्रेम 1.5 मिमी ते 2.0 मिमी कोल्ड-रोल्ड स्टीलपर्यंत सर्व सांध्यांवर सतत CO₂ शील्ड आर्क वेल्डिंगसह बांधली जाते. वेल्डिंगनंतर, संपूर्ण संलग्नक RAL 7035 मध्ये डीग्रेझिंग, फॉस्फेटिंग आणि इलेक्ट्रोस्टॅटिक पावडर कोटिंग (किमान 70μm) अंतर्गत होते. हे दुहेरी-स्तर संरक्षण संक्षारक वातावरणात riveted किंवा बोल्ट-असेम्बल बॉक्सेसपेक्षा लक्षणीयरीत्या उत्कृष्ट कामगिरी करते.

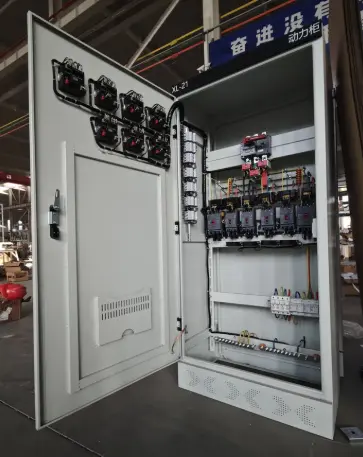

130° ओपनिंगसह हिंग्ड दरवाजा: समोरचा दरवाजा हेवी-ड्यूटी स्टेनलेस स्टीलच्या बिजागरांनी 130° उघडण्यास अनुमती देणारा, तसेच DIN मानक हँडलसह तीन-बिंदू लॉकिंग यंत्रणा (वर, मधला, खालचा) लावलेला आहे. मीटर रीडिंगसाठी दरवाजा न उघडता पारदर्शक उपकरण खिडकी देण्यात आली आहे.

काढता येण्याजोगे बाजू आणि मागील पॅनेल: दोन्ही बाजूचे पॅनेल आणि मागील पॅनेल मानक हेक्स की वापरून काढता येण्याजोगे आहेत. हे इंस्टॉलेशन किंवा देखभाल दरम्यान अंतर्गत घटकांमध्ये 360° प्रवेशास अनुमती देते — एक वैशिष्ट्य क्वचितच कमी किमतीच्या वितरण बॉक्समध्ये आढळते.

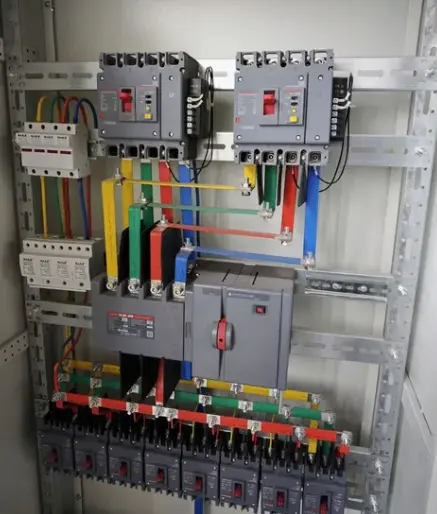

युनिव्हर्सल माउंटिंग रेल: अंतर्गत, कॅबिनेटमध्ये छिद्रित माउंटिंग प्लेट्स (स्क्रू-माउंट केलेल्या डिव्हाइसेससाठी) आणि टॉप-हॅट डीआयएन रेल (स्नॅप-ऑन डिव्हाइसेससाठी) दोन्ही बसवले जातात. हे ड्युअल-सिस्टम डिझाइन MCCB, MCB, कॉन्टॅक्टर किंवा टर्मिनल ब्लॉकच्या कोणत्याही ब्रँडला सामावून घेते.

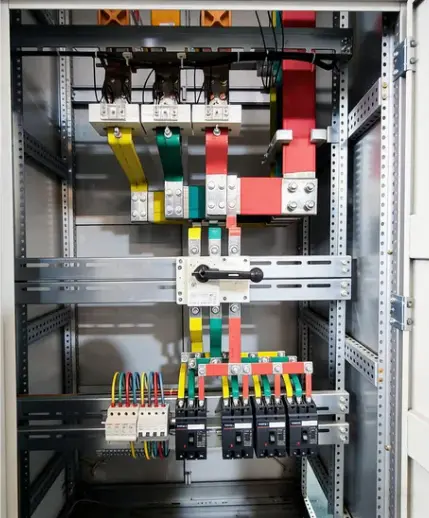

इंटिग्रेटेड न्यूट्रल आणि अर्थ बसबार: फॅक्टरी-इंस्टॉल केलेले कॉपर न्यूट्रल बार (पूर्ण क्षमता) आणि अर्थ बार (अर्ध क्षमता) प्रत्येक 50 मि.मी.वर प्री-ड्रिल्ड कनेक्शन पॉइंट्ससह, एनक्लोजरची पूर्ण उंची चालवतात. साइटवर स्वतंत्र बसबार जोडण्याची आवश्यकता नाही.

केबल व्यवस्थापन प्रणाली: डाव्या आणि उजव्या दोन्ही बाजूला उभ्या केबल कुंड, प्रत्येक काढता येण्याजोग्या कव्हर्ससह. वर, खालच्या आणि दोन्ही बाजूंच्या भिंतींवर केबल एंट्री/एक्झिट नॉकआउट प्रदान केले आहेत. एक वेगळा कंट्रोल वायरिंग डक्ट कमी-व्होल्टेज वायरिंगला पॉवर केबल्सपासून वेगळे करतो.

डोर इंटरलॉकसह इनकमिंग आयसोलेशन स्विच: मुख्य इनकमिंग स्विच हँडल यांत्रिकरित्या समोरच्या दरवाजाशी जोडलेले आहे — मुख्य स्विच बंद स्थितीत असल्याशिवाय दरवाजा उघडता येत नाही. हे सुरक्षा वैशिष्ट्य थेट भागांशी अपघाती संपर्क प्रतिबंधित करते.

सिल्क-स्क्रीन केलेले सर्किट लेबलिंग: परिधान-प्रतिरोधक सिल्क-स्क्रीन प्रिंटिंग वापरून प्रत्येक सर्किट पोझिशन आतील माउंटिंग प्लेटवर स्पष्टपणे लेबल केलेले आहे. लेबल चिकट स्टिकर्सप्रमाणे फिकट होत नाहीत किंवा सोलून काढत नाहीत.

उत्पादन अर्ज

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स स्विचगियर खालील क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जाते:

● औद्योगिक संयंत्रे – मशीन शॉप्स, असेंबली लाइन, मटेरियल हाताळणी उपकरणे, वेल्डिंग स्टेशन्स (सामान्यत: 100A–630A फीडर)

● व्यावसायिक इमारती – शॉपिंग मॉल्स, कार्यालयातील मजले, किरकोळ दुकाने, रेस्टॉरंट्स (प्रकाश आणि सामान्य वीज वितरण)

● निवासी संकुले – अपार्टमेंट इमारतीतील मजल्यांचे वितरण, सामुदायिक सुविधा, पार्किंगची प्रकाश व्यवस्था

● पायाभूत सुविधा – टनेल लाइटिंग, टोल स्टेशन पॉवर, स्ट्रीट लाइटिंग कंट्रोल कॅबिनेट

● HVAC प्रणाली – चिलर प्लांट्स, एअर हँडलिंग युनिट्स, पंप रूम्ससाठी मुख्य वितरण

● तात्पुरती साइट पॉवर – बांधकाम ट्रेलर, इव्हेंट पॉवर वितरण, चित्रपट निर्मिती संच

या सर्व परिस्थितींमध्ये, विद्युत वितरण कॅबिनेट खर्च, विश्वासार्हता आणि देखभाल सुलभतेचा समतोल प्रदान करते जे अधिक जटिल स्विचगियरशी जुळू शकत नाही.

वारंवार विचारले जाणारे प्रश्न

XL-21 स्विचगियरची रेट केलेली वर्तमान श्रेणी काय आहे?

XL-21 फिक्स्ड पॉवर डिस्ट्रिब्युशन बॉक्स सहसा प्रोजेक्ट लोड आणि सर्किट डिझाइननुसार 100A ते 630A पर्यंत कॉन्फिगर केला जाऊ शकतो.

लुगाओ अंतर्गत घटक लेआउट सानुकूलित करू शकतो?

होय. तुमच्या सिंगल-लाइन डायग्रामनुसार आम्ही MCCBs, MCBs, कॉन्टॅक्टर्स, मीटर्स, टर्मिनल्स, बसबार आणि केबल एंट्री पोझिशन्सचे लेआउट सानुकूलित करू शकतो.

अवतरणासाठी मी कोणती माहिती प्रदान करावी?

कृपया रेट केलेले व्होल्टेज, रेटेड करंट, इनकमिंग आणि आउटगोइंग सर्किट्सची संख्या, ब्रेकर स्पेसिफिकेशन्स, प्रोटेक्शन ग्रेड, इन्स्टॉलेशन प्रकार, प्रमाण आणि डेस्टिनेशन पोर्ट प्रदान करा.

उत्पादनापूर्वी तुम्ही वायरिंग आकृती देऊ शकता का?

होय. लुगाओ ग्राहकांच्या मंजुरीसाठी उत्पादनापूर्वी लेआउट रेखाचित्रे, वायरिंग आकृत्या आणि तांत्रिक पुष्टीकरण दस्तऐवज प्रदान करू शकते.

XL-21 कॅबिनेट बाह्य वापरासाठी योग्य आहे का?

मानक XL-21 कॅबिनेट प्रामुख्याने घरामध्ये वापरले जातात. आउटडोअर ॲप्लिकेशन्ससाठी, आम्ही उच्च IP संरक्षण, रेनप्रूफ स्ट्रक्चर आणि अँटी-कॉरोझन कोटिंग सानुकूलित करू शकतो.

पॅकेजिंग, शिपिंग, विक्रीनंतर आणि वारंवार विचारले जाणारे प्रश्न

पॅकेजिंग आणि शिपिंग

वैयक्तिक पॅकेजिंग:प्रत्येक कॅबिनेट VCI अँटी-रस्ट पेपरमध्ये गुंडाळले जाते, नंतर बबल रॅप, नंतर स्ट्रेच फिल्म, आणि शेवटी स्टील एज प्रोटेक्टरसह 10 मिमी प्लायवुड क्रेटमध्ये ठेवले जाते.

शिपिंग अटी:FOB Ningbo, CIF प्रमुख बंदरे, किंवा Ex-works.

लीड वेळ:मानक कॉन्फिगरेशनसाठी 15 कार्य दिवस (10 युनिट्स पर्यंत).

विक्रीनंतरची सेवा – १ वर्षाची वॉरंटी

●वॉरंटी कालावधी:सुरू झाल्यापासून 12 महिने किंवा शिपमेंटपासून 18 महिने, यापैकी जे आधी येईल.

●कव्हरेज:फ्रेम वेल्ड क्रॅकिंग, कोटिंगमध्ये बिघाड (अपघर्षक नसणे), सदोष दरवाजा इंटरलॉक आणि वायरिंग त्रुटींसह उत्पादनातील दोष.

● बहिष्कार:अयोग्य स्थापनेमुळे होणारे नुकसान, रेट केलेल्या विद्युत् प्रवाहाच्या पलीकडे ओव्हरलोडिंग, भौतिक प्रभाव, निर्दिष्ट न केलेल्या रसायनांमुळे होणारे गंज किंवा सक्तीने मेजर.
