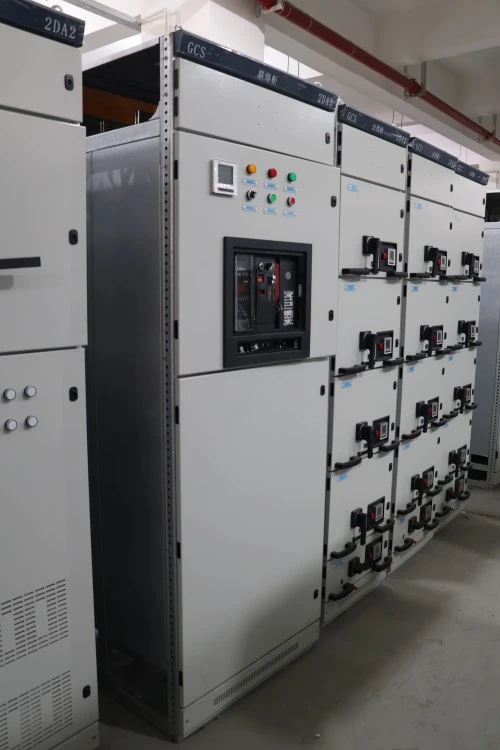

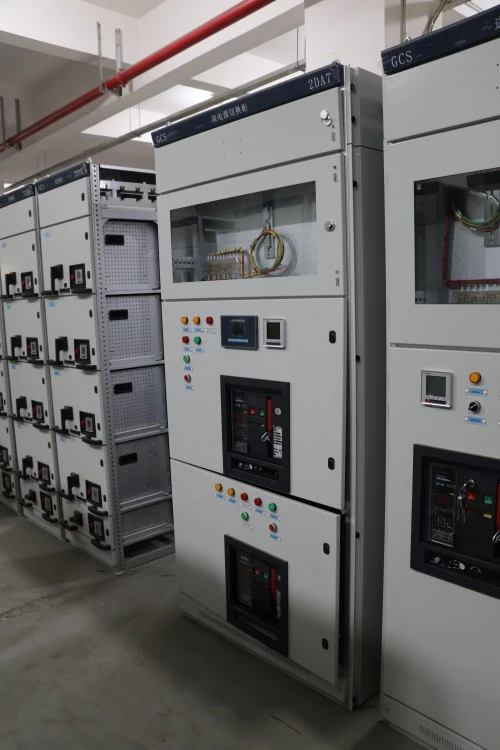

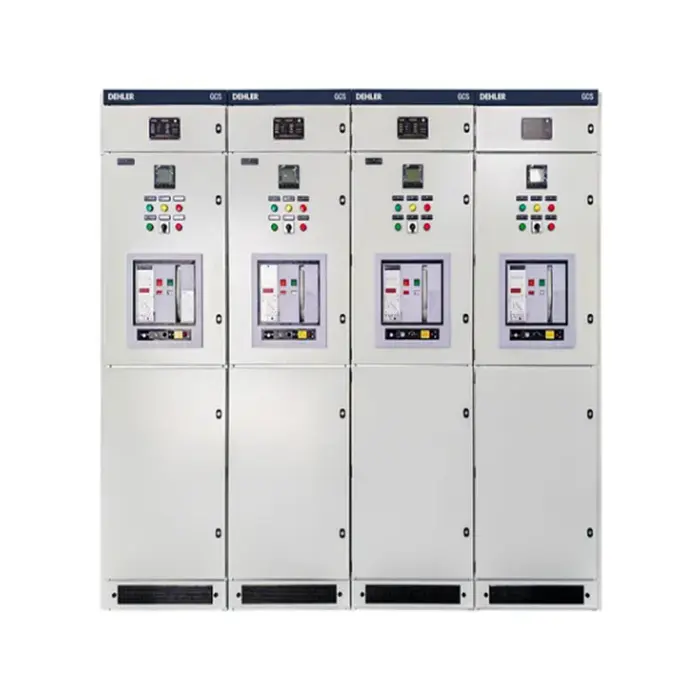

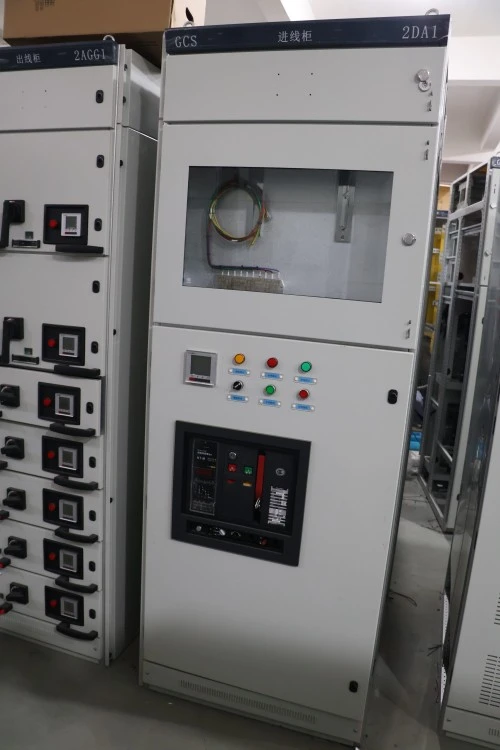

GCS ड्रॉ-आउट प्रकार कमी व्होल्टेज पॅनेल स्विचगियर

GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर हे प्रगत बंद स्विचगियर असेंब्ली आहे जे पॉवर रिसेप्शन, वितरण आणि थ्री-फेज एसी इंडस्ट्रियल सिस्टीममध्ये 400V पर्यंतच्या रेट व्होल्टेजवर चालणाऱ्या इंटेलिजेंट मोटर कंट्रोलसाठी काळजीपूर्वक तयार केले जाते (इन्सुलेशन रेटिंग 0V1 वर पोहोचते आणि बस 0V1 वर पोहोचते) ते 4000A. आधुनिक लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन सेंटर्सचा मूळ कणा म्हणून, हा GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर प्राथमिक आणि दुय्यम घटकांचा एक सर्वसमावेशक संच एकत्रित करतो—ज्यामध्ये एअर सर्किट ब्रेकर्स (ACBs), मोल्डेड केस सर्किट ब्रेकर्स (MCCBs), कॉन्टॅक्टर्स, थर्मल ओव्हरलोड आणि कंट्रोलिंग प्रोग्राम (सीपीएल), कंट्रोलिंग प्रोग्राम (सीपीएल) यांचा समावेश आहे. मल्टीफंक्शन डिजिटल मीटर—मानकीकृत, पूर्णपणे बदलण्यायोग्य मॉड्यूलर ड्रॉवर युनिट्समध्ये.

उत्पादन पॅरामीटर (विशिष्टता)

खाली मानक GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियरसाठी तांत्रिक तपशील सारणी आहे.

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

Q1: या GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियरची स्टँडआउट कार्यात्मक वैशिष्ट्ये काय आहेत?

A: GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर त्याच्या उच्च अदलाबदलक्षमतेने आणि सुरक्षिततेने वैशिष्ट्यीकृत आहे. समान रेटिंगचे कार्यात्मक ड्रॉर्स पूर्णपणे बदलण्यायोग्य आहेत, आणीबाणीच्या बदली दरम्यान वायरिंग त्रुटी दूर करतात. यात एक अचूक यांत्रिक इंटरलॉक यंत्रणा देखील आहे जी "ऑफ-पोझिशन-टेस्ट-ऑन" अनुक्रमांची कठोरपणे अंमलबजावणी करते, ऑपरेटरना लोड अंतर्गत सर्किट कनेक्ट किंवा डिस्कनेक्ट करण्यापासून प्रतिबंधित करते. याव्यतिरिक्त, प्रगत वायुवीजन डिझाइन उच्च-वर्तमान सर्किट्ससाठी प्रभावी उष्णता नष्ट करणे सुनिश्चित करते.

Q2: या स्विचगियरसाठी कोणती परिस्थिती सर्वात योग्य आहे?

A: हा GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर अखंड वीज आणि जलद दोष पुनर्प्राप्तीची मागणी करणाऱ्या क्षेत्रांसाठी आदर्श आहे. ठराविक ऍप्लिकेशन्समध्ये पेट्रोकेमिकल रिफायनरी (पंप आणि कंप्रेसर नियंत्रणासाठी), मोठ्या प्रमाणात उत्पादन प्रकल्प (स्वयंचलित उत्पादन लाइन), पॉवर प्लांट सहाय्यक प्रणाली, शहरी रेल्वे संक्रमण आणि व्यावसायिक टॉवर सबस्टेशन यांचा समावेश होतो. त्याचे ड्रॉ-आउट डिझाइन हे कोणत्याही मिशन-गंभीर वातावरणासाठी पसंतीचे पर्याय बनवते जेथे डाउनटाइम कमी करणे आवश्यक आहे.

उत्पादन तपशील

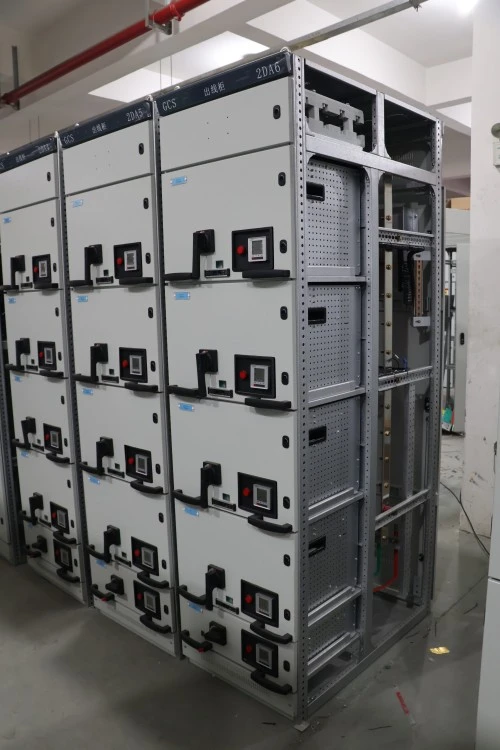

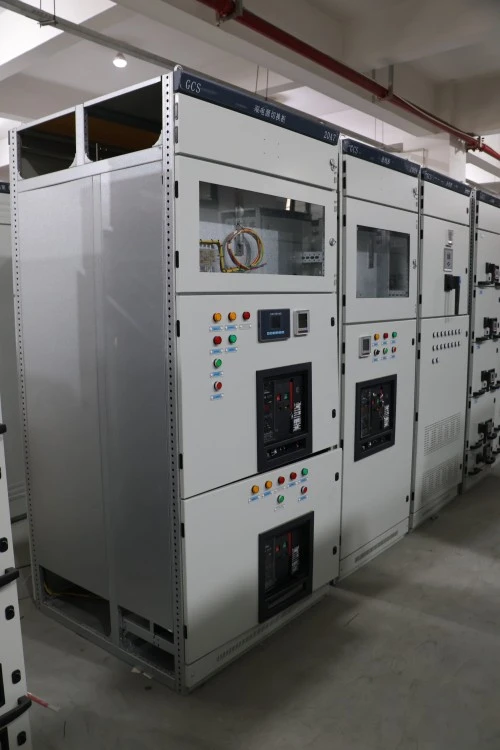

1. कॅबिनेट फ्रेम फॅब्रिकेशन - अचूक-अभियांत्रिक संरचना

लुगाओ पॉवरच्या GCS ड्रॉ-आउट प्रकाराच्या लो व्होल्टेज पॅनेल स्विचगियरचे संलग्नक उच्च-गुणवत्तेच्या कोल्ड-रोल्ड स्टील शीट्सपासून सुरू होते, जे त्यांच्या उत्कृष्ट सपाटपणा आणि संरचनात्मक अखंडतेसाठी निवडले जाते. सर्व स्टील पॅनल्सवर आयातित CNC बुर्ज पंचिंग आणि बेंडिंग सेंटर्सद्वारे प्रक्रिया केली जाते, ±0.5° मध्ये बेंडिंग अँगल अचूकता आणि ±0.1mm आत छिद्र स्थिती अचूकता प्राप्त करते. तयार झाल्यानंतर, फ्रेमवर अनेक-स्टेज पृष्ठभाग उपचार केले जातात: डीग्रेझिंग, ऍसिड पिकलिंग, फॉस्फेटिंग आणि इलेक्ट्रोस्टॅटिक इपॉक्सी पावडर कोटिंग, नंतर कठोर, गंज-प्रतिरोधक फिनिश तयार करण्यासाठी 180-200°C वर बेक केले जाते. असेंबल केलेले कॅबिनेट IP30 ते IP40 संरक्षण प्राप्त करते, प्रभावीपणे अंतर्गत घटकांना धूळ, ओलावा आणि अपघाती संपर्कापासून संरक्षण करते.

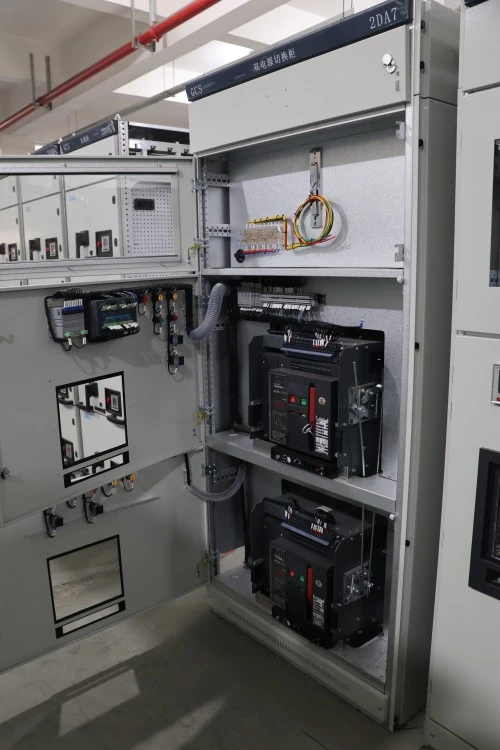

2. बसबार प्रणाली – उच्च-वाहकता कॉपर कोर

सर्व मुख्य, उभ्या आणि शाखा बसबार 99.95% शुद्धता इलेक्ट्रोलाइटिक कॉपर (T2 ग्रेड) पासून बनविलेले आहेत, ≥ 98% IACS ची चालकता सुनिश्चित करतात. ऑक्सिडेशन टाळण्यासाठी आणि थर्मल अपव्यय वाढविण्यासाठी बसबारच्या पृष्ठभागांना बहु-स्तर उपचार मिळतात—एकतर टिन-प्लेटेड, सिल्व्हर-प्लेटेड, किंवा हाय-व्होल्टेज-ग्रेड हीट-श्र्रिंक इन्सुलेशन स्लीव्हिंगसह झाकलेले. प्रत्येक बसबार जॉइंट कॅलिब्रेटेड टॉर्क टूल्सने घट्ट केला जातो आणि ट्रेसेबिलिटीसाठी चिन्हांकित केला जातो, स्थानिक हॉट स्पॉट्स काढून टाकतो ज्यामुळे दीर्घकालीन विश्वासार्हतेशी तडजोड होऊ शकते.

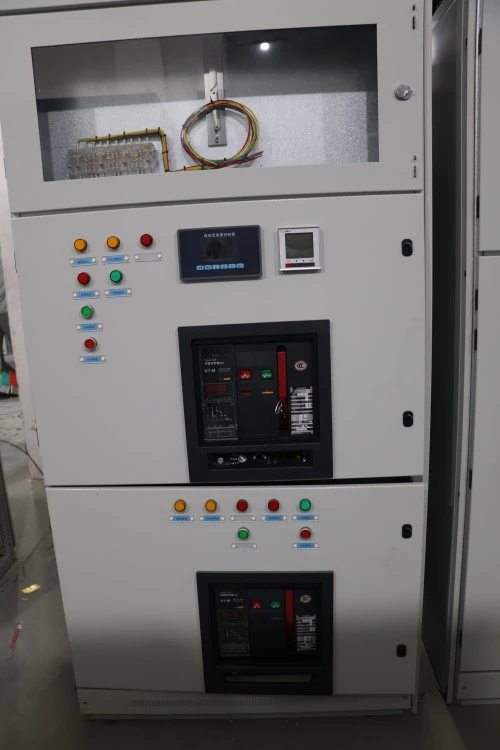

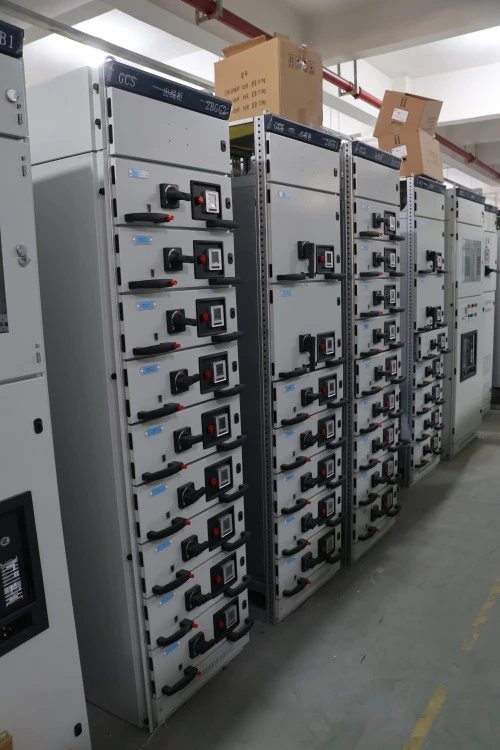

3. ड्रॉवर असेंब्ली - "थ्री-पास" ट्यूनिंग प्रक्रिया

प्रत्येक ड्रॉ-आउट फंक्शनल युनिट आमच्या विशेष तीन-पास स्लाइड ट्यूनिंगमधून जाते:

1: मार्गदर्शक रेल मॅन्युअली बसवल्या जातात आणि प्रारंभिक संरेखनासाठी समायोजित केल्या जातात.

2: यांत्रिक गुळगुळीतपणा आणि लॅच प्रतिबद्धता सत्यापित करण्यासाठी ड्रॉवर विना-लोड स्थितीत घातला आणि मागे घेतला जातो.

3: विद्युत सातत्य चाचणी अंतर्गत, प्राथमिक आणि दुय्यम प्लग-इन संपर्क प्रतिरोधनाचे निरीक्षण करताना ड्रॉवर अनेक वेळा सायकल चालवला जातो. केवळ आमच्या सुरळीत-ऑपरेशन थ्रेशोल्डची पूर्तता करणारे युनिट मंजूर केले जातात.

ही कठोर प्रक्रिया सुनिश्चित करते की प्रत्येक ड्रॉवर सहजतेने सरकतो आणि त्याच्या संपूर्ण प्रवास श्रेणीमध्ये परिपूर्ण विद्युत संपर्क राखतो.

4. स्पर्धात्मक फायदे - कडक सहिष्णुता आणि उत्कृष्ट संपर्क

मानक बाजार पर्यायांच्या तुलनेत, लुगाओ पॉवरचे उत्पादन फायदे मूर्त आणि मोजण्यायोग्य आहेत:

मार्गदर्शक-ट्रॅक सहिष्णुता नियंत्रण: आम्ही ड्रॉवर यंत्रणा अंतर ±0.5mm (उद्योगात सामान्य ≥±1.0mm आहे) राखतो. ही घट्ट सहिष्णुता ऑपरेशन दरम्यान ड्रॉवरला कंपन होण्यापासून किंवा सॅगिंगपासून प्रतिबंधित करते, प्राथमिक संपर्कातील पोशाख आणि जास्त गरम होण्याचे मुख्य कारण थेट काढून टाकते.

सिल्व्हर-प्लेटेड प्रायमरी कनेक्टर: सर्व प्लग-इन संपर्क तांब्याच्या धातूपासून बनवलेले असतात आणि ≥6μm जाडीच्या सिल्व्हर प्लेटिंग लेयरसह पूर्ण केले जातात. सिल्व्हरचा कमी संपर्क प्रतिकार आणि उत्कृष्ट अँटी-ऑक्सिडेशन गुणधर्म कनेक्शन पॉईंट्सवर पॉवर लॉस लक्षणीयरीत्या कमी करतात, संपूर्ण GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियरची दीर्घकालीन थर्मल स्थिरता आणि ऊर्जा कार्यक्षमता वाढवतात.

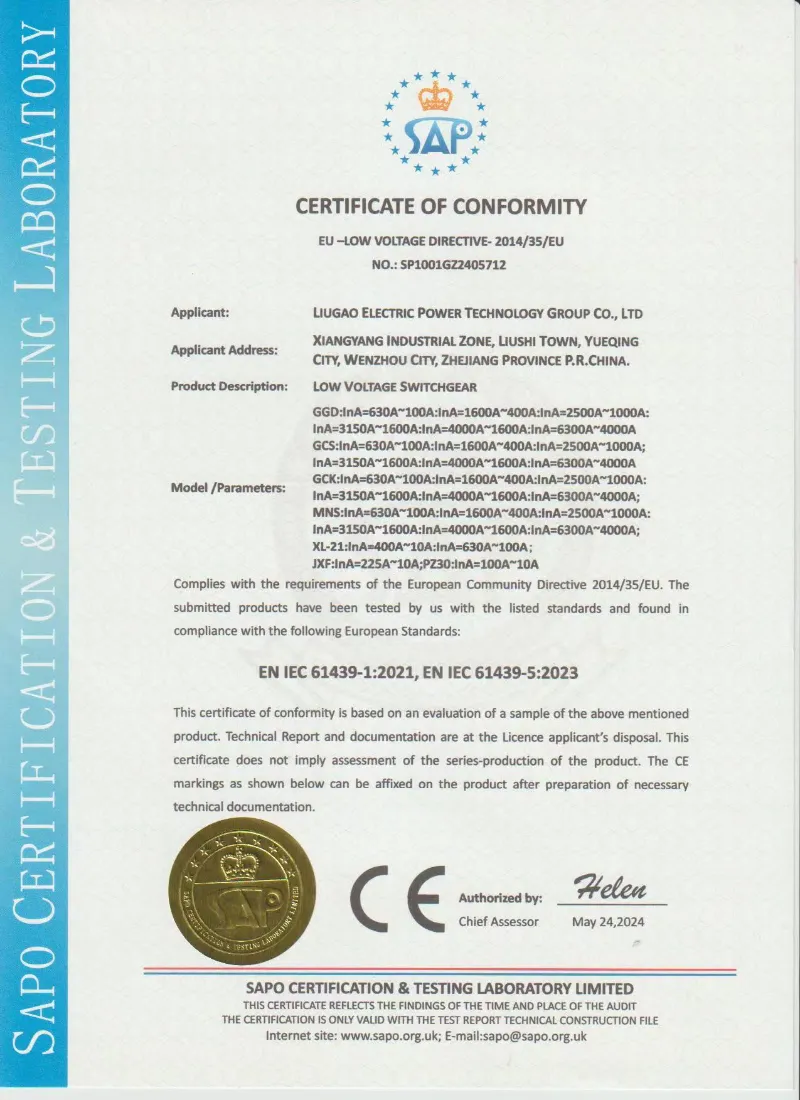

प्रमाणन आणि गुणवत्ता हमी

Lugao प्रकल्प तांत्रिक आवश्यकता आणि IEC 61439-1/2 आणि GB/T 7251 सारख्या लागू कमी व्होल्टेज स्विचगियर मानकांनुसार GCS ड्रॉ-आउट प्रकार लो व्होल्टेज स्विचगियर तयार करते. पुष्टी केलेल्या तांत्रिक करारानुसार शिपमेंटपूर्वी नियमित तपासणी आणि चाचणी अहवाल प्रदान केले जाऊ शकतात.

• IEC 61439-1/2 आधारित डिझाइन आणि चाचणी
• GB/T 7251 आधारित उत्पादन आणि तपासणी
• पॉवर वारंवारता चाचणी
• इन्सुलेशन प्रतिरोध चाचणी
• ड्रॉवर युनिट्ससाठी यांत्रिक ऑपरेशन चाचणी
• इंटरलॉक फंक्शन तपासणी
• दुय्यम वायरिंग आणि कार्यात्मक ऑपरेशन चाचणी
• बसबार कनेक्शन टॉर्क तपासणी
• शिपमेंटपूर्वी नियमित चाचणी अहवाल
• विनंती केल्यावर फॅक्टरी तपासणीचे फोटो उपलब्ध आहेत



पॅकेजिंग, शिपिंग आणि विक्रीनंतरची सेवा

पॅकेजिंग आणि शिपिंग:

प्रत्येक GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर प्रथम ओलावा आणि धूळ दूर करण्यासाठी पीई फिल्मने गुंडाळले जाते, नंतर स्टीलच्या पट्ट्यांसह मजबुतीकरण केलेल्या हेवी-ड्युटी लाकडी क्रेटमध्ये बंद केले जाते. आम्ही संवेदनशील इलेक्ट्रॉनिक घटकांसाठी व्हॅक्यूम-सीलबंद पॅकेजिंगचा वापर करतो आणि संक्रमणाच्या प्रभावाचे नुकसान टाळण्यासाठी पूर्ण-संबंधित संरक्षणात्मक कोपरे वापरतो. तुमच्या गुंतवणुकीचे पूर्णपणे संरक्षण करण्यासाठी जगातील आघाडीच्या सागरी विमा कंपन्यांकडून विमा उतरवलेल्या शिपमेंटसह मानक शिपिंग 20GP/40HQ कंटेनरद्वारे होते.




विक्रीनंतरची सेवा:

Lugao Power Co., Ltd. सुरू झाल्याच्या तारखेपासून (किंवा डिलिव्हरीच्या तारखेपासून 18 महिने, यापैकी जे आधी येईल) 12 महिन्यांची सर्वसमावेशक वॉरंटी प्रदान करते. आमच्या सेवेमध्ये 24/7 तांत्रिक हॉटलाइन समर्थन, रिमोट व्हिडिओ मार्गदर्शन आणि आवश्यक असल्यास प्रमाणित अभियंत्यांकडून साइटवर सेवा समाविष्ट आहे. सामान्य ऑपरेटिंग परिस्थितीत कार्यप्रदर्शन अयशस्वी झाल्यास, आम्ही दुरुस्ती किंवा बदली भाग विनामूल्य प्रदान करतो.




ग्राहक प्रश्न आणि उत्तरे

प्रश्न: GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर माझ्या विद्यमान बसवे प्रणालीशी सुसंगत आहे का?

उ: होय, सुसंगतता काटेकोरपणे पाळली जाते. तुमच्या अपस्ट्रीम ट्रान्सफॉर्मर आणि डाउनस्ट्रीम बसवे इंटरफेससह उत्तम प्रकारे संरेखित करण्यासाठी आम्ही या GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियरचे कनेक्शन राइसर फ्लँज कॉन्फिगर करतो. कृपया तांत्रिक पुष्टीकरणाच्या टप्प्यात तुमची ऑन-साइट स्विचगियर लेआउट रेखाचित्रे प्रदान करा जेणेकरून आम्ही कनेक्शन पॉइंट्स कस्टमाइझ करू शकू.




प्रश्न: ऑपरेशन दरम्यान ड्रॉवर अयशस्वी झाल्यास काय होते? मी पूर्ण शटडाउनशिवाय त्याचे निराकरण करू शकतो का?

उत्तर: तंतोतंत, जलद हॉट-स्वॅपिंग हा त्याचा मुख्य फायदा आहे. तुम्ही फक्त त्या विशिष्ट कंपार्टमेंटमधील सर्किट ब्रेकरला "बंद" करा, सदोष युनिट मागे घ्या आणि समान रेट केलेल्या स्पेअरमध्ये स्लाइड करा. बाकीचा GCS ड्रॉ-आउट प्रकार लो व्होल्टेज पॅनेल स्विचगियर चालू ठेवतो, काही मिनिटांत वीज पुनर्संचयित करतो.




प्रश्न: बसबार चेंबरवर देखभाल करताना आर्क फ्लॅशच्या घटनांना तुम्ही कसे प्रतिबंधित कराल?

उत्तर: सुरक्षितता सर्वोपरि आहे. मुख्य आणि शाखा बसबारचे कंपार्टमेंट पूर्णपणे कंपार्टमेंटल केलेले आहेत. आम्ही ड्रॉ-आउट युनिट चेंबर आणि उभ्या बसबार चेंबर दरम्यान आर्क-प्रूफ अडथळे स्थापित करतो. बसबार विभागात प्रवेश करताना, सर्व समीप कार्यात्मक युनिट्स "डिस्कनेक्ट/चाचणी" स्थितीत सुरक्षितपणे पॅडलॉक केले जाऊ शकतात.
