GGD मॉड्यूलर स्थिर प्रकार कमी व्होल्टेज स्विचगियर

व्याख्या आणि मूळ ओळख

GGD मॉड्यूलर फिक्स्ड टाईप लो व्होल्टेज स्विचगियर एक इनडोअर, फ्लोअर-स्टँडिंग, मेटल-बंद स्विचगियर असेंब्ली आहे. हे विशेषतः यासाठी तयार केले आहेलो-व्होल्टेज एसी पॉवर वितरणतीन-चरण औद्योगिक आणि व्यावसायिक विद्युत प्रणालींमध्ये. वीज वितरण पदानुक्रमातील मूलभूत उत्पादन म्हणून, ते ट्रान्सफॉर्मर दुय्यम टर्मिनल्स आणि अंतिम शाखा वितरण बोर्ड यांच्यामध्ये बसते, इंस्टॉलेशनचे प्राथमिक पॉवर हब म्हणून कार्य करते.

उत्पादन पॅरामीटर्स

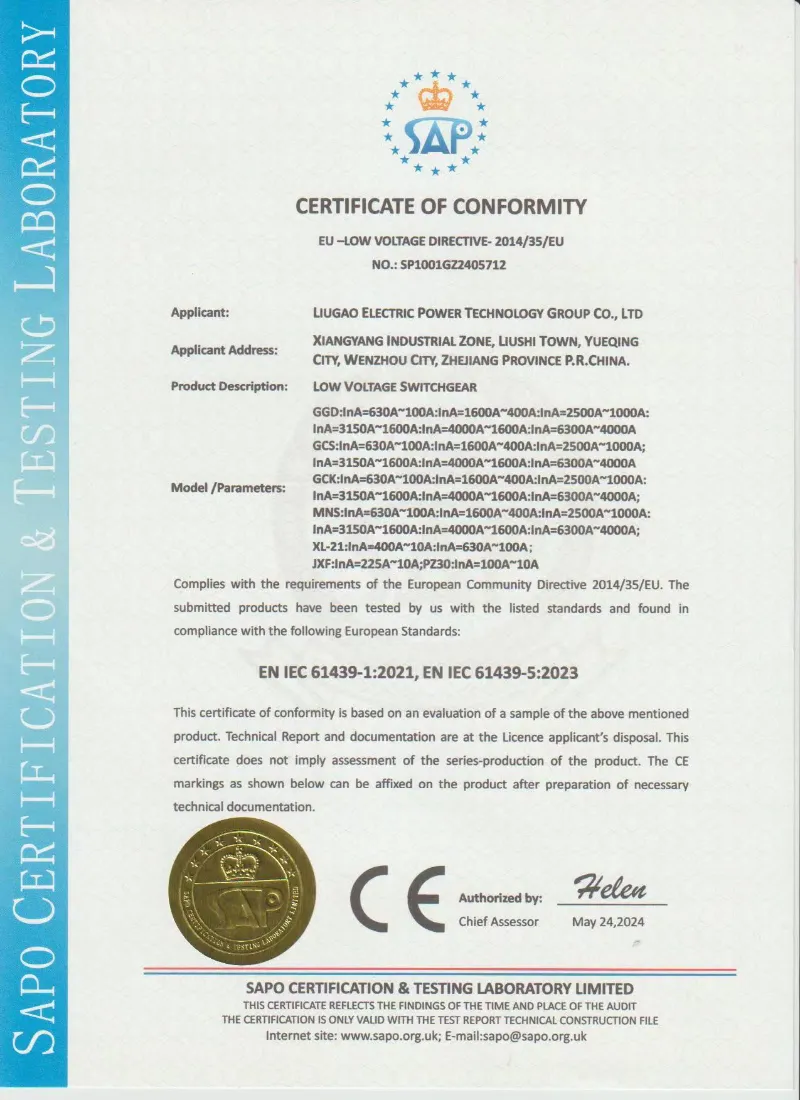

प्रमाणन आणि गुणवत्ता हमी

लुगावप्रकल्प तांत्रिक आवश्यकता आणि लागू कमी व्होल्टेज स्विचगियर मानकांनुसार GGD निश्चित प्रकारचे लो व्होल्टेज स्विचगियर तयार करते. पुष्टी केलेल्या तांत्रिक करारानुसार शिपमेंटपूर्वी नियमित तपासणी आणि चाचणी अहवाल प्रदान केले जाऊ शकतात.

• IEC 61439-1/2 आधारित डिझाइन आणि चाचणी
• GB/T 7251 आधारित उत्पादन आणि तपासणी
• पॉवर वारंवारता चाचणी
• इन्सुलेशन प्रतिरोध चाचणी
• वायरिंग आणि कार्यात्मक ऑपरेशन तपासणी
• कॉन्फिगरेशननुसार तापमान वाढ सत्यापन
• शिपमेंटपूर्वी नियमित चाचणी अहवाल
• विनंती केल्यावर फॅक्टरी तपासणीचे फोटो उपलब्ध आहेत

निश्चित स्थापना तत्त्वज्ञान

ड्रॉ-आउट प्रकार स्विचगियरच्या विपरीत जेथे फंक्शनल युनिट्स स्लाइड्सवर काढता येतात, GGD कायमस्वरूपी निश्चित माउंटिंग संकल्पना वापरते:

● सर्व प्राथमिक उपकरणे—एअर सर्किट ब्रेकर्स (ACBs), मोल्डेड केस सर्किट ब्रेकर्स (MCCBs), आणि पृथक स्विचेस — थेट कडक माउंटिंग प्लेट्सवर बोल्ट केले जातात.

● उपकरणे आणि बसबारमधील इलेक्ट्रिकल कनेक्शन बोल्टेड कॉपर लिंक्स किंवा केबल कनेक्शन वापरून हार्ड-वायर्ड आहेत, प्लग-इन संपर्क नाहीत.

● हा निश्चित दृष्टीकोन स्लाइडिंग यंत्रणेशी संबंधित यांत्रिक जटिलता, खर्च आणि देखभाल काढून टाकतो, ज्यामुळे ते स्थिर, दीर्घकालीन स्थापनेसाठी आदर्श बनते जेथे सर्किट पोझिशन्स क्वचितच बदलतात.

मॉड्यूलर एनक्लोजर बांधकाम

● संलग्नक मानकीकृत मॉड्यूलर क्यूबिकल्सपासून बनविलेले आहे, प्रत्येक समान उंची आणि खोली सामायिक करते:

● फ्रेमचे परिमाण: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● प्रत्येक क्यूबिकल हे एक स्वतंत्र वेल्डेड स्टील मॉड्यूल आहे ज्याला सतत स्विचबोर्ड लाइनअप तयार करण्यासाठी बाजूला-बाजूला बोल्ट केले जाऊ शकते.

● क्यूबिकल्सचे कार्यात्मकरित्या इनकमिंग (फीडर-रिसीव्हिंग), बस-कप्लर (बस इंटरकनेक्शन), किंवा फीडर (आउटगोइंग वितरण) युनिट्स म्हणून वर्गीकृत केले जाते.

उत्पादन फायदे

फायदा 1 - स्ट्रक्चरल मजबूतपणा

प्रबलित 8MF स्टील फ्रेम पुष्टी केलेल्या शॉर्ट-सर्किटचा सामना करण्याच्या पातळीखाली यांत्रिक स्थिरता राखण्यास मदत करते. रेट केलेले शिखर वर्तमान सहन करते: 63kA. कॅबिनेट फ्रेम प्रकल्प-विशिष्ट शॉर्ट-सर्किट आवश्यकतेचा सामना करण्यासाठी समर्थन करण्यासाठी डिझाइन केलेले आहे. पुष्टी केलेल्या इलेक्ट्रिकल डिझाइननुसार रेटेड पीक विसस्टेंड करंट कॉन्फिगर केले जाऊ शकते.

फायदा 2 - मॉड्यूलर आणि वेगवान उपयोजन

प्रमाणित इनकमिंग, कप्लर, फीडर क्यूबिकल्स. समान उंची/खोली. स्टँडर्ड युनिट्स शेजारी शेजारी मांडून जलद प्रकल्प कॉन्फिगरेशन. ऑन-साइट इंस्टॉलेशन वेळ आणि डिझाइनची जटिलता कमी करते.

फायदा 3 - खर्च-प्रभावी जीवनचक्र

फिक्स्ड माउंटिंग (कोणतीही ड्रॉ-आउट यंत्रणा नाही) प्रारंभिक खर्च कमी करते. ड्रॉवर स्लाइड्स, प्लग-इन संपर्क किंवा जटिल इंटरलॉक नाहीत. किमान देखभाल, मालकीची स्पर्धात्मक एकूण किंमत.

फायदा 4 – ऑप्टिमाइझ्ड थर्मल मॅनेजमेंट

नैसर्गिक संवहन कूलिंग: तळाशी लूव्हर्स + वरच्या वेंटेड रूफ कॅप. चिमणी प्रभाव निर्माण करतो – गरम हवा बाहेर येते, थंड हवा आत येते. पंखे नाहीत, आवाज नाही, अतिरिक्त देखभाल नाही.

फायदा 5 - सरलीकृत देखभाल आणि ऑपरेशन

एर्गोनॉमिक उंचीवर समोरच्या दरवाजावरील नियंत्रणे, मीटर, निर्देशक. ब्रेकर दरवाजा न उघडता प्रवेशयोग्य हाताळते. विभक्त बसबार, ब्रेकर, केबल कंपार्टमेंटसह प्रशस्त अंतर्गत मांडणी – सोपे व्हिज्युअल तपासणी.

उत्पादन वैशिष्ट्ये

वैशिष्ट्य 1: मल्टी-लेयर पावडर कोटिंग सिस्टम

प्रत्येक स्टील पॅनेलला एकसमान इलेक्ट्रोस्टॅटिक इपॉक्सी-पॉलिएस्टर पावडर कोट मिळण्यापूर्वी पाच-टप्प्यांत प्रीट्रीटमेंट (डिग्रेझिंग, रिन्सिंग, फॉस्फेटिंग, पॅसिव्हेशन आणि ड्रायिंग) केले जाते. हे कोटिंग उच्च आसंजन आणि आर्द्रता प्रतिरोध प्रदान करते, याची खात्री करतेGGD मॉड्यूलर स्थिर प्रकार कमी व्होल्टेज स्विचगियरउष्णकटिबंधीय किंवा उच्च आर्द्रता असलेल्या औद्योगिक वातावरणातही त्याचे स्वरूप आणि गंज संरक्षण राखते.

वैशिष्ट्य 2:पारदर्शक आर्क अडथळे

मुख्य बसबार आणि उपकरण कंपार्टमेंट दरम्यान पॉली कार्बोनेट अडथळे. बसबारच्या स्थितीची व्हिज्युअल पुष्टी करण्यास अनुमती देताना तपासणी दरम्यान ऑपरेटर सुरक्षिततेसाठी दृश्यमान, भौतिक विभक्तता प्रदान करते.

वैशिष्ट्य 3: प्रशस्त केबल टर्मिनेशन झोन

● उघड्या ग्रंथी प्लेटसह मोठा तळाचा केबल कंपार्टमेंट, मोठ्या पॉवर केबल बेंडिंग त्रिज्या सामावून घेतो. विद्युत कनेक्शनवरील ताण कमी करण्यासाठी समायोजित करण्यायोग्य केबल क्लॅम्प समाविष्ट केले आहेत.

वैशिष्ट्य 4: इंटिग्रेटेड अर्थिंग बसबार

सतत कॉपर अर्थ बसबार प्रति क्यूबिकल प्री-ड्रिल्ड पॉइंट्ससह संपूर्ण असेंबली लांबी चालवते. इनकमिंग आणि आउटगोइंग सर्किट्ससाठी ऑन-साइट अर्थ बाँडिंग सुलभ करते, सिस्टम अर्थिंग अनुपालन सुनिश्चित करते.

वैशिष्ट्य 5: पॅडलॉक तरतुदीसह बाह्य हँडल

मुख्य ब्रेकर हँडल बाहेरून माउंट केलेले, बंद स्थितीत लॉक करण्यायोग्य. देखरेखीदरम्यान सुरक्षित यांत्रिक LOTO सक्षम करते, स्पष्ट व्हिज्युअल अलगाव प्रदान करते.

वैशिष्ट्य 6: लवचिक बसबार कॉन्फिगरेशन

टॉप/बॉटम केबल एंट्री आणि 3P4W किंवा 3P5W वितरणाला सपोर्ट करते. वायरिंग त्रुटी कमी करण्यासाठी स्टँडर्ड कलर कोडिंग (पिवळा, हिरवा, लाल, तटस्थ साठी निळा) सह स्पष्टपणे चिन्हांकित केलेले फेज बसबार.

उत्पादन अर्ज

GGD मॉड्यूलर फिक्स्ड टाईप लो व्होल्टेज स्विचगियर विविध क्षेत्रांमध्ये मोठ्या प्रमाणावर तैनात केले जाते जेथे विश्वसनीय निश्चित वितरणास प्राधान्य दिले जाते:

● इमारत सेवा आणि पायाभूत सुविधा: उंचावरील निवासी टॉवर्समध्ये पायर्यावरील प्रकाश वितरण, भूमिगत पार्किंग वेंटिलेशन वीज पुरवठा आणि महानगरपालिकेच्या रस्त्यावर प्रकाश नियंत्रण कॅबिनेट.

● औद्योगिक सहाय्यक प्रणाली: कंप्रेसर रूम पॉवर पॅनेल, सिमेंट आणि एकूण प्लांट्समधील नॉन-क्रिटिकल प्रोसेस मोटर फीडर आणि फॅक्टरी वेअरहाऊस वितरण बोर्ड.

● पाणी आणि सांडपाणी प्रक्रिया: कच्च्या पाण्याचे सेवन आणि प्रक्रिया केलेले सांडपाणी सोडण्यासाठी पंप स्टेशन मोटर फीडर आणि रासायनिक डोसिंग उपकरणे वीज पुरवठा.

● नवीकरणीय ऊर्जा: AC कंबाईनर पॅनेल आणि ग्राउंड-माउंट केलेल्या सोलर फार्ममध्ये सहायक वीज वितरण बोर्ड.

● व्यावसायिक सुविधा: बॅकअप जनरेटर सिंक्रोनाइझेशन आणि शॉपिंग मॉल्समध्ये वितरण पॅनेल आणि विद्यापीठ कॅम्पस ऊर्जा केंद्रांमध्ये HVAC चिलर फीडर पॅनेल.

● तात्पुरती आणि बांधकाम शक्ती: साइट तात्पुरते वीज वितरण बॉक्स आणि बांधकाम होईस्ट पॉवर सप्लाय पॅनेल, जेथे स्थिर खडबडीत बांधकाम फिकट पॅनेल डिझाइनपेक्षा अधिक टिकाऊपणा प्रदान करते.

पॅकेजिंग आणि शिपिंग

प्रत्येक GGD लो व्होल्टेज स्विचगियर कॅबिनेट अँटी-रस्ट फिल्म, फोम पॅडिंग आणि प्लायवुड निर्यात पॅकेजिंगसह संरक्षित आहे. कॅबिनेट बेस शिपिंग आवश्यकतांनुसार फोर्कलिफ्ट हाताळणीसाठी डिझाइन केले जाऊ शकते.

पॅकेजिंग: स्ट्रेच फिल्म, ओलावा-पुरावा संरक्षण आणि प्लायवुड निर्यात केस

शिपिंग: FOB Ningbo, CIF प्रमुख पोर्ट किंवा EXW उपलब्ध

कॅबिनेट फिक्सिंग: शिपमेंटपूर्वी अंतर्गत घटक मजबूत केले जातात

दस्तऐवज: पॅकिंग सूची, वायरिंग आकृती आणि चाचणी अहवाल समाविष्ट

विक्रीनंतरची सेवा

स्थापना आणि कार्यान्वित करण्यासाठी तांत्रिक समर्थन

वायरिंग आकृती आणि लेआउट रेखाचित्र समर्थन

ब्रेकर्स, मीटर आणि नियंत्रण घटकांसाठी सुटे भाग मार्गदर्शन

पुष्टी केलेल्या ऑर्डर करारानुसार वॉरंटी अटी

वारंवार विचारले जाणारे प्रश्न

Q1: GGD निश्चित स्विचगियर आणि GCS/MNS ड्रॉ-आउट स्विचगियरमध्ये काय फरक आहे?

GGD फिक्स्ड-माउंट ब्रेकर्स आणि हार्ड-वायर्ड कनेक्शन वापरते, तर GCS किंवा MNS काढता येण्याजोग्या ड्रॉवर युनिट्स वापरतात. जीजीडी स्थिर वितरण प्रणालीसाठी अधिक किफायतशीर आहे जिथे सर्किट्सला वारंवार बदलण्याची आवश्यकता नसते.

Q2: माझ्या सिंगल-लाइन डायग्रामनुसार GGD कॅबिनेट सानुकूलित केले जाऊ शकते?

होय. लुगाओ इनकमिंग, फीडर, बस-कप्लर, मीटरिंग आणि कॅपेसिटर नुकसान भरपाई कॅबिनेट तुमच्या इलेक्ट्रिकल डायग्राम आणि घटक ब्रँड आवश्यकतांनुसार कॉन्फिगर करू शकते.

Q3: कोणते घटक ब्रँड वापरले जाऊ शकतात?

सामान्य पर्यायांमध्ये बजेट आणि तांत्रिक आवश्यकतांवर अवलंबून ABB, Schneider, Siemens, CHINT, Delixi किंवा इतर प्रकल्प-निर्दिष्ट ब्रँड समाविष्ट आहेत.

Q4: शिपमेंट करण्यापूर्वी कोणती कागदपत्रे दिली जातात?

आम्ही पुष्टी केलेल्या ऑर्डरनुसार शिपमेंटपूर्वी लेआउट रेखाचित्रे, वायरिंग आकृत्या, नियमित चाचणी अहवाल, पॅकिंग सूची आणि उत्पादन फोटो प्रदान करू शकतो.
