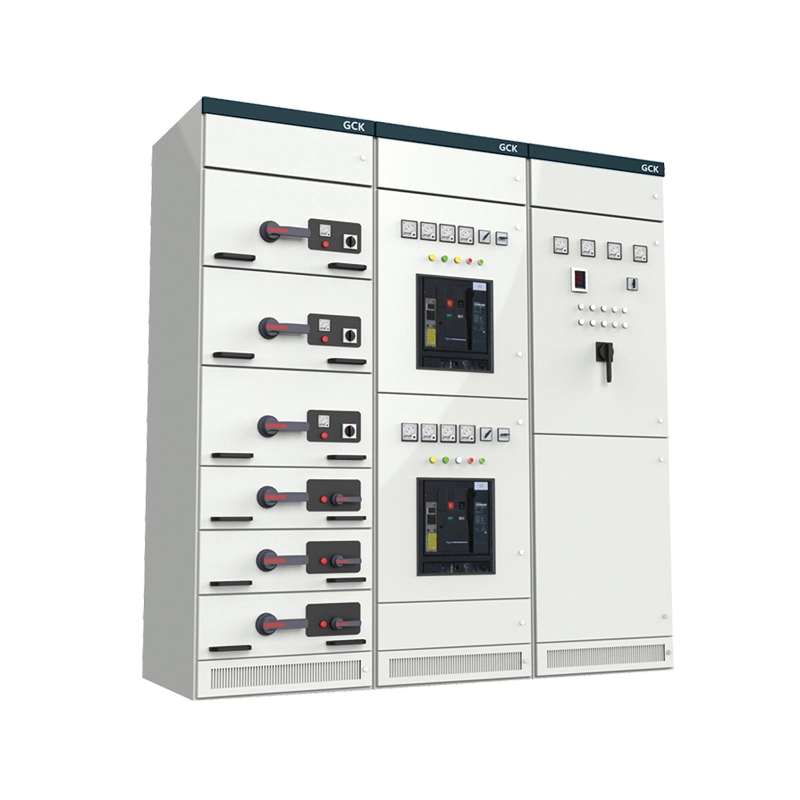

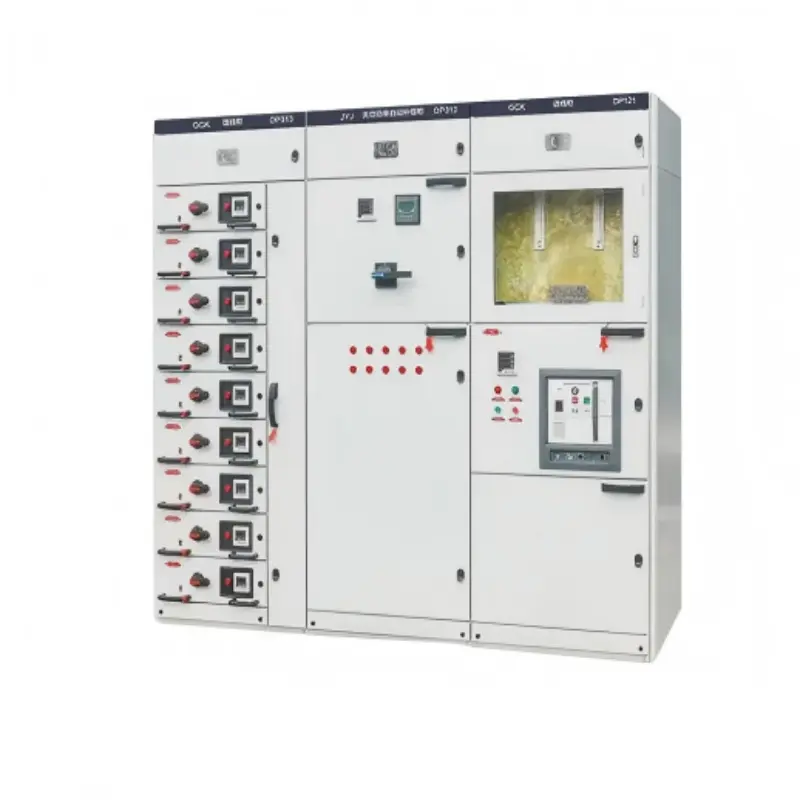

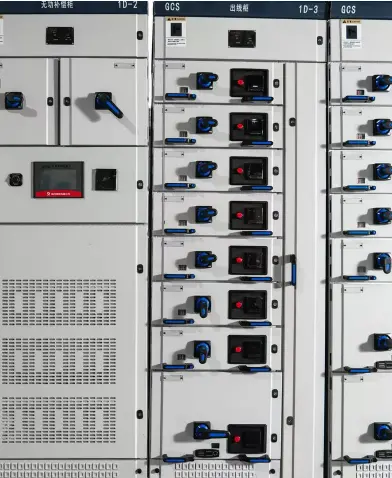

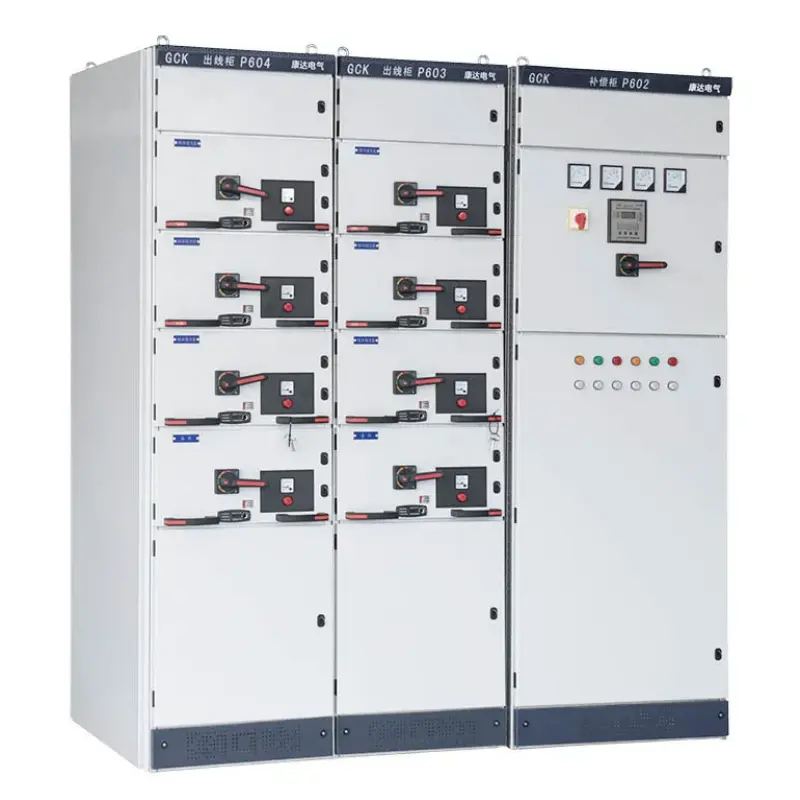

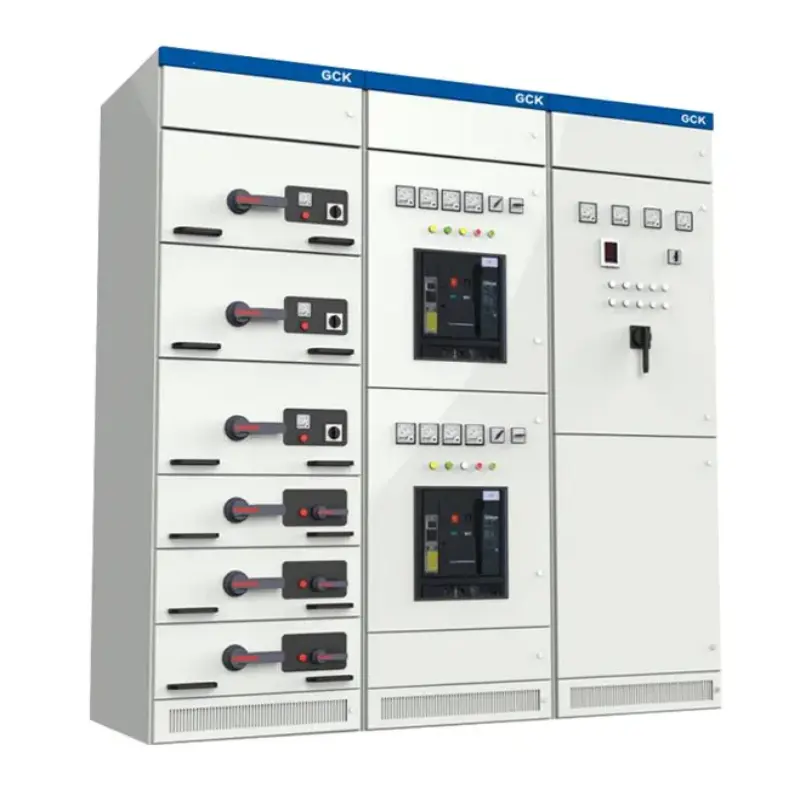

GCK सी-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट

GCK सी-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट आहे aलो-व्होल्टेज (690V पर्यंत) बंद स्विचगियरबोल्ट केलेले सी-प्रोफाइल स्टील फ्रेम वापरणे. सी-प्रोफाइल हे कोल्ड-रोल्ड, प्री-पंच केलेले गॅल्वनाइज्ड स्टील चॅनेल आहेत ज्यात 25 मिमी मॉड्यूलर होल ग्रिड आहे, जे वेल्डिंग किंवा विशेष साधनांशिवाय असेंब्ली सक्षम करते.

हे उत्पादन काय करते?

● वीज वितरण – मुख्य येणाऱ्या स्त्रोतापासून फीडर, मोटर्स, लाइटिंग पॅनेल आणि इतर भारांना सुरक्षितपणे वीज पुरवते.

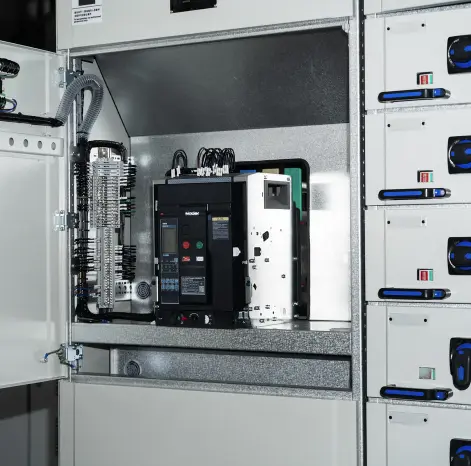

● ड्रॉवर कार्यक्षमता – घरे काढता येण्याजोग्या ड्रॉर्स (सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, सॉफ्ट स्टार्टर्स) जे मुख्य बसबार लाइव्ह असताना बदलले जाऊ शकतात, डाउनटाइम कमी करतात.

● ऑन-साइट रीकॉन्फिगरेशन – एंड प्लेट्स अनबोल्ट करून, नवीन क्यूबिकल्सवर बोल्ट करून आणि साध्या किटसह बसबार वाढवून विभाग सहजपणे जोडा किंवा हलवा.

● संरक्षण आणि अलगाव – मेकॅनिकल इंटरलॉक, शटर आणि कॉन्फिगर करता येण्याजोगे पृथक्करण (फॉर्म 2b, 3b, किंवा 4b) प्रदान करते.

सानुकूलित पर्याय

थोडक्यात, हे कॅबिनेट आधुनिक ड्रॉ-आउट ऑफर करतेस्विचगियरकार्यक्षमता — सुरक्षित देखभाल, उच्च घनता आणि मॉड्यूलरिटी — प्रवेश-स्तरीय किंमतीवर. हे लहान ते मध्यम औद्योगिक प्लांट, व्यावसायिक इमारती, पायाभूत सुविधा प्रकल्प आणि बजेट-सजग रेट्रोफिट्ससाठी आदर्श आहे जेथे गुणवत्तेशी तडजोड केली जाऊ शकत नाही.

उत्पादन पॅरामीटर्स (विशिष्टता)

खाली GCK C-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेटची प्रमुख तांत्रिक वैशिष्ट्ये आहेत. मूल्ये मानक कॉन्फिगरेशनवर आधारित आहेत आणि विशिष्ट प्रकल्प आवश्यकतांसाठी सानुकूलित केली जाऊ शकतात.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग (प्रश्नोत्तर स्वरूप)

GCK सी-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट त्याच्या अर्थव्यवस्थेच्या अद्वितीय संयोजनामुळे, लवचिकता आणि सिद्ध कामगिरीमुळे वेगळे आहे. खाली आम्ही ग्राहक त्याच्या वैशिष्ट्यांबद्दल आणि योग्य अनुप्रयोगांबद्दल विचारत असलेल्या सर्वात सामान्य प्रश्नांची उत्तरे देतो.

Q1: वेल्डेड स्विचगियरपेक्षा सी-प्रोफाइल डिझाइन कशामुळे अधिक किफायतशीर बनते?

A: तीन कारणे: (1) बोल्ट-टूगेदर फ्रेम महाग वेल्डिंग फिक्स्चर काढून टाकते. (2) प्री-पंच केलेले 25mm ग्रिड सानुकूल ड्रिलिंग काढून टाकते. (3) खराब झालेले प्रोफाइल वैयक्तिकरित्या बदलले जाऊ शकतात, संपूर्ण फ्रेम नाही. जेव्हा तुम्ही GCK C-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट खरेदी करता, तेव्हा तुम्ही जास्त-अभियांत्रिकी न करता मूल्यासाठी पैसे देता.

Q2: बोल्ट केलेली रचना औद्योगिक वातावरणासाठी पुरेशी मजबूत आहे का?

उ: होय. योग्यरित्या टॉर्क केलेले (M8:18Nm, M10:35Nm), ते IEC 61439-2 ला पूर्ण करते आणि कायमस्वरूपी विकृतीशिवाय 50kA शॉर्ट-सर्किट फोर्सचा सामना करते. अत्यंत कंपनासाठी (उदा. स्टॅम्पिंग प्रेस किंवा जहाजे), आम्ही आमच्या वेल्डेडची शिफारस करतोमनसे मालिका. 95% औद्योगिक/व्यावसायिक साइटसाठी, GCK C-प्रोफाइल पुरेसे आहे.

Q3: गॅल्वनाइज्ड फिनिशची तुलना पावडर कोटिंगशी कशी होते?

A: पंचिंग केल्यानंतर हॉट-डिप गॅल्वनाइझिंग सर्व पृष्ठभाग कव्हर करते — कापलेल्या कडा आणि छिद्रांचा समावेश — एकसमान ≥65μm झिंक लेयरसह. आर्द्र वातावरणात (उदा., वॉटर ट्रीटमेंट, कापड गिरण्या) पावडर कोटिंगपेक्षा जास्त कामगिरी करून, त्याच्या मागे ओलावा गेल्यावर ते चिप किंवा गंजणार नाही. रंग आवश्यक असल्यास, गॅल्वनाइज्ड लेयरवर पावडर कोटिंग लागू केले जाऊ शकते.

Q4: सर्वात सामान्य अनुप्रयोग परिस्थिती काय आहेत?

A: हजारो जागतिक स्थापनेवर आधारित, GCK C-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट येथे वारंवार तैनात केले जाते:

लहान आणि मध्यम औद्योगिक संयंत्रे: अन्न प्रक्रिया, प्लास्टिक मोल्डिंग, मेटल फॅब्रिकेशन आणि कापड गिरण्या

व्यावसायिक इमारती: शॉपिंग सेंटर्स, हॉटेल्स आणि ऑफिस इमारती

पाणी आणि सांडपाणी प्रक्रिया: पंप स्टेशन, सिंचन आणि डिसेलिनेशन सिस्टम

रेट्रोफिट प्रकल्प: जुने निश्चित स्विचबोर्ड आधुनिक ड्रॉ-आउट स्विचगियरसह बदलणे

तात्पुरती वीज स्थापना: बांधकाम साइट्स, खाण शिबिरे आणि इव्हेंट पॉवर सिस्टम

उत्पादन तपशील आणि स्पर्धात्मक फायदे

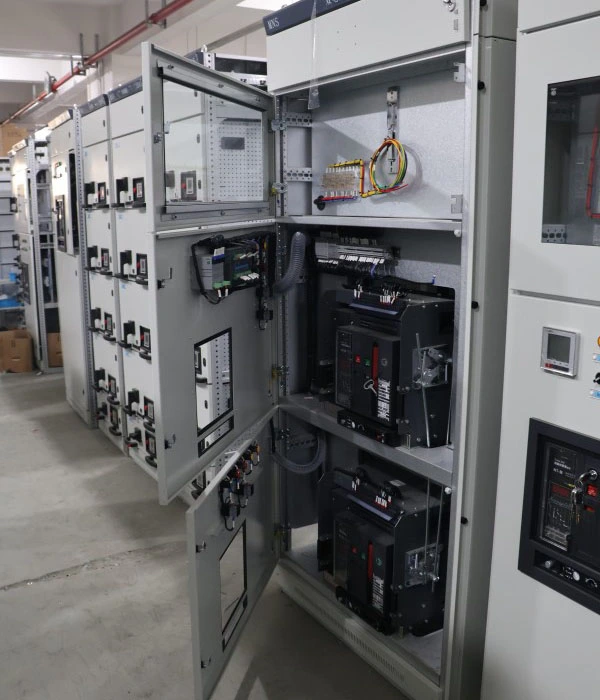

उत्पादन तपशील - आम्ही GCK सी-प्रोफाइल असेंब्ली इकॉनॉमिकल स्विच कॅबिनेट कसे तयार करतो

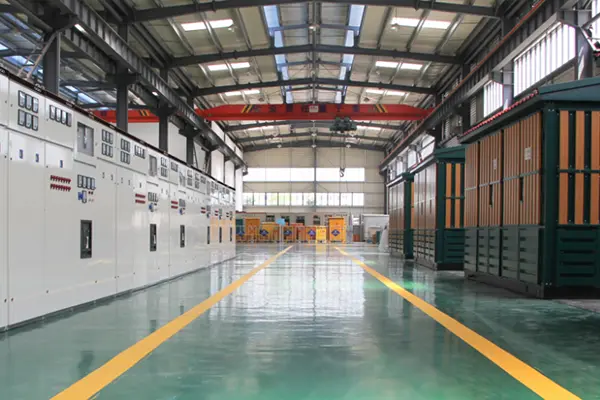

Lugao Power Co., Ltd. येथे, आम्ही प्रत्येक GCK C-प्रोफाइल असेंबली इकॉनॉमिकल स्विच कॅबिनेट सातत्य, टिकाऊपणा आणि असेंबली सुलभतेने तयार करतो.

1. सी-प्रोफाइल उत्पादन:जपानी-मानक Q235B 2.0mm स्टील कॉइल → CNC पंच 25mm ग्रिड → कोल्ड-फॉर्म C-आकार (±0.3mm अचूकता) → कट टू लांबी → हॉट-डिप गॅल्वनाइज्ड (≥65μm, ASTM A123).

2. ड्रॉवर पाळणा:पोझिशनिंग डिंपल आणि नायलॉन रोलर्ससह 2.5 मिमी गॅल्वनाइज्ड स्टील. ॲडॉप्टर प्लेटद्वारे 8E/2 ते 24E ड्रॉर्स स्वीकारते. पॅडलॉक हॅस्पसह थ्री-पोझिशन मेकॅनिकल इंटरलॉक (कनेक्ट केलेले/चाचणी/पृथक).

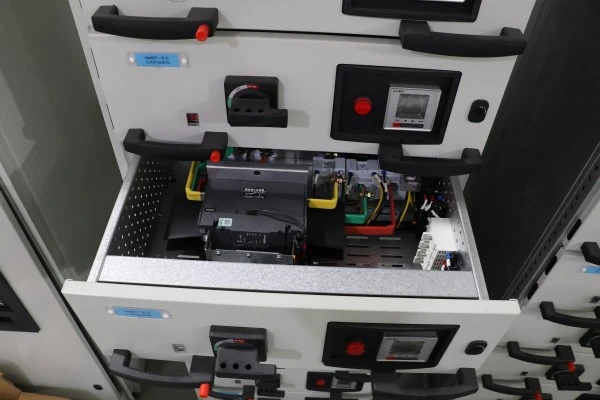

3. ड्रॉवर युनिट:1.5mm स्टील फ्रंट पॅनेल, RAL 7035 पावडर कोटिंग, लेसर-कोरीव लेबल. O/I इंडिकेटरसह हाताळा. प्राथमिक संपर्क: सिल्व्हर-प्लेटेड कॉपर (≥10μm), स्प्रिंग-लोडेड ट्यूलिप डिझाइन. दुय्यम वायरिंग: क्रमांकित फेरूल्ससह 2.5mm² PVC कॉपर वायर. सातत्य, इन्सुलेशन आणि यांत्रिक ऑपरेशनसाठी कारखान्याची चाचणी केली गेली.

4. बसबार प्रणाली:ETP तांबे (98% IACS), सिल्व्हर-प्लेटेड सांधे 35–40Nm पर्यंत टॉर्क केलेले. बसबार प्रत्येक 500 मिमी (नमुनेदार 800 मिमी पेक्षा घट्ट) समर्थित आहेत. उभ्या बसबार बोल्ट केलेल्या कॉपर लिंकद्वारे जोडतात.

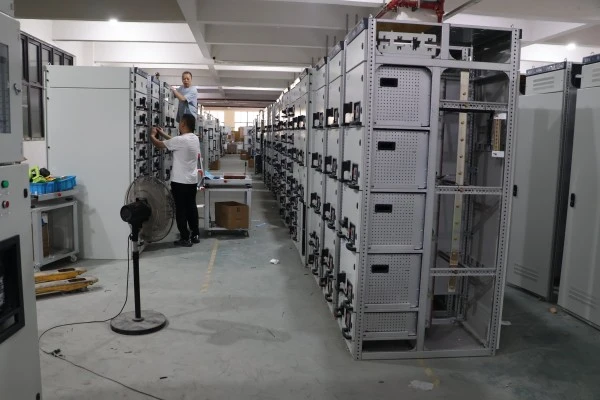

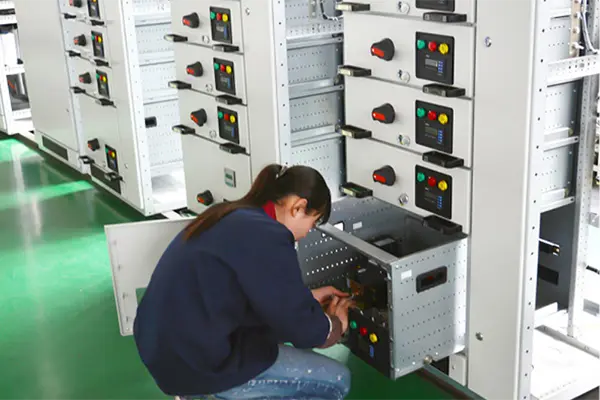

5. असेंब्ली आणि चाचणी:टॉर्क-नियंत्रित असेंब्ली. चाचणी केलेले प्रत्येक युनिट: डायलेक्ट्रिक (2.5kV/1min), सातत्य, यांत्रिक इंटरलॉक आणि तापमानात 1.1x रेट केलेल्या प्रवाहात वाढ. फॅक्टरी चाचणी अहवाल समाविष्ट.

विक्रीनंतरची सेवा – एक वर्षाची वॉरंटी

वॉरंटी कालावधी:कमिशनिंगच्या तारखेपासून 12 महिने, परंतु शिपमेंटच्या तारखेपासून 18 महिन्यांपेक्षा जास्त नाही.

काय समाविष्ट आहे: सर्व उत्पादन दोष यासह:

● रेटेड मेकॅनिकल लोड अंतर्गत सी-प्रोफाइल विकृत रूप

● ड्रॉवर इंटरलॉक खराबी (चुकीचा समावेश किंवा पैसे काढणे टाळण्यात अयशस्वी)

● वॉरंटी कालावधीत 0.5 मिमी पेक्षा जास्त प्राथमिक संपर्क पोशाख

● दुय्यम वायरिंग त्रुटी किंवा फॅक्टरी असेंबलीमुळे होणारी सैल समाप्ती

● गॅल्वनाइज्ड कोटिंग पीलिंग (बाह्य ओरखडे नसले तर)

काय कव्हर केलेले नाही: अयोग्य स्थापना, अनधिकृत बदल, नेमप्लेट रेटिंगच्या पलीकडे ऑपरेशन, भौतिक प्रभाव, ऑर्डरवर निर्दिष्ट नसलेल्या रासायनिक प्रदर्शनामुळे होणारी गंज, किंवा सक्तीची घटना (वीज, पूर, आग, इ.) यामुळे होणारे नुकसान.

प्रतिसाद वचनबद्धता:

● दूरस्थ तांत्रिक समर्थन:ईमेल, व्हॉट्सॲप किंवा व्हिडिओ कॉलद्वारे 8 व्यावसायिक तासांच्या आत.

● सुटे भाग शिपमेंट:वॉरंटी दाव्यांसाठी 48 तासांच्या आत (मानक कुरिअर).

प्रत्येक शिपमेंटसह प्रदान केलेले दस्तऐवजीकरण:

1. फॅक्टरी चाचणी अहवाल (डायलेक्ट्रिक, सातत्य, तापमान वाढ)

2. असेंब्ली ड्रॉइंग आणि सिंगल-लाइन डायग्राम

3. प्रत्येक ड्रॉवरचे रेटिंग आणि कार्य सूचीबद्ध करणारे ड्रॉवर वेळापत्रक

4. ऑन-साइट पुन्हा एकत्र करण्यासाठी टॉर्क स्पेसिफिकेशन शीट (KD ऑर्डर)

5. ऑपरेशन आणि मेंटेनन्स मॅन्युअल
