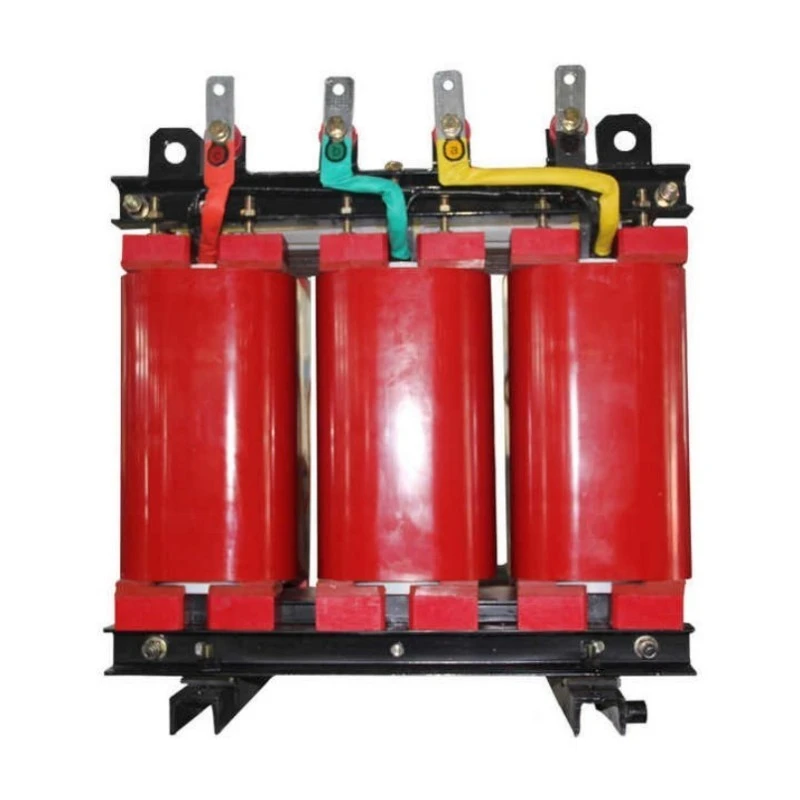

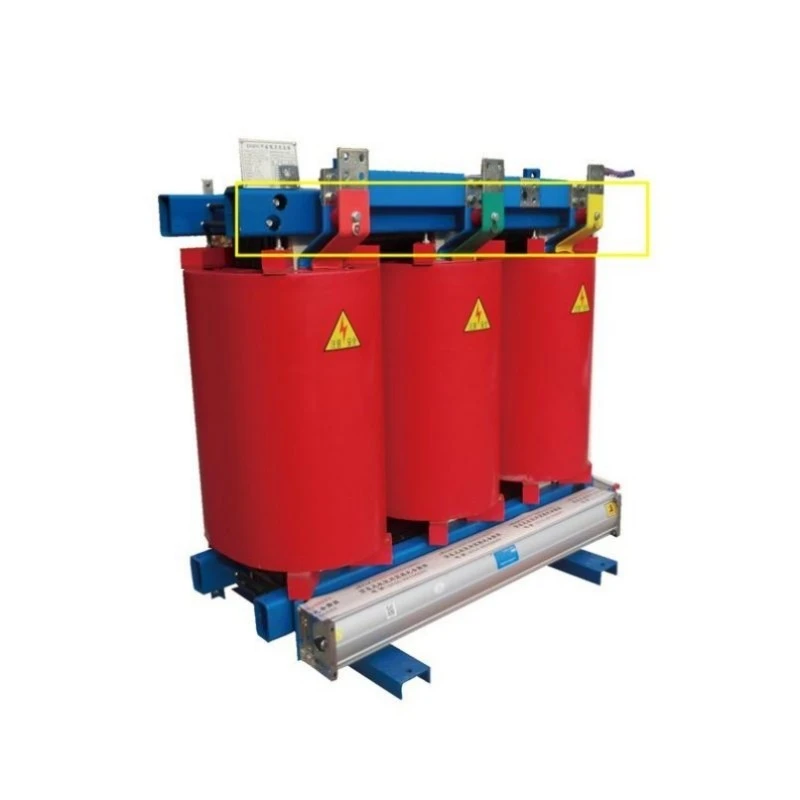

एअर कूलिंग इपॉक्सी राळ ड्राय टाइप ट्रान्सफॉर्मर

ते काय आहे?

एअर कूलिंग इपॉक्सी रेझिन ड्राय टाईप ट्रान्सफॉर्मर हे पूर्णपणे तेल-मुक्त पॉवर कन्व्हर्जन यंत्र आहे जिथे सर्व उच्च आणि कमी व्होल्टेज विंडिंग्स व्हॅक्यूम प्रेशरखाली कास्ट इपॉक्सी रेझिनमध्ये पूर्णपणे एन्कॅप्स्युलेट केले जातात. पारंपारिक ट्रान्सफॉर्मरच्या विपरीत जे पृथक्करण आणि कूलिंगसाठी खनिज तेल किंवा कृत्रिम द्रवांवर अवलंबून असतात, हे युनिट केवळ हवा थंड करण्याचे माध्यम म्हणून वापरते - एकतर नैसर्गिक संवहन (AN) किंवा पर्यायी सक्तीची हवा (AF). इपॉक्सी रेझिन तिहेरी कर्तव्ये पार पाडते: प्राथमिक विद्युत पृथक्करण, ओलावा आणि दूषित घटकांपासून यांत्रिक संरक्षण आणि शॉर्ट-सर्किट शक्तींना तोंड देणारी कठोर रचना.

ते काय करते?

व्होल्टेज ट्रान्सफॉर्मेशन : मध्यम व्होल्टेज (6kV, 10kV, 20kV, 35kV) ते औद्योगिक, व्यावसायिक आणि निवासी भारांसाठी (208V, 400V, 480V, 690V) वापरण्यासाठी व्होल्टेज खाली करा. वैकल्पिकरित्या, अक्षय ऊर्जा ग्रिड इंटरकनेक्शनसाठी स्टेप्स अप व्होल्टेज.

फायर-सेफ पॉवर डिस्ट्रिब्युशन : इमारतींमध्ये, भूमिगत पार्किंग गॅरेज, रुग्णालये आणि डेटा सेंटरमध्ये वीज पुरवते जेथे तेलाने भरलेले ट्रान्सफॉर्मर फायर कोडद्वारे प्रतिबंधित आहेत. स्वयं-विझवणारा इपॉक्सी (UL 94 V-0 रेट) ज्वाला पसरवत नाही.

संवेदनशील भारांसाठी क्लीन पॉवर : प्राथमिक आणि दुय्यम सर्किट्स, फिल्टरिंग हार्मोनिक्स, सर्जेस दाबणे आणि वैद्यकीय इमेजिंग उपकरणे, CNC मशीन्स आणि प्रयोगशाळा उपकरणांमध्ये व्यत्यय आणणारे ग्राउंड लूप काढून टाकणे यामधील अलगाव प्रदान करते.

आउटडोअर आणि कठोर पर्यावरण ऑपरेशन: पर्यायी IP54 किंवा IP65 संलग्नकांसह, ट्रान्सफॉर्मर पाऊस, बर्फ, धुळीचे वादळ, मीठ फवारणी आणि तापमान -30°C ते +55°C पर्यंत कामगिरी कमी न होता सहन करतो.

थोडक्यात, जेव्हा जेव्हा सुरक्षितता, पर्यावरणीय अनुपालन आणि दीर्घकालीन विश्वासार्हता या गोष्टींवर चर्चा करता येत नाही तेव्हा एअर कूलिंग इपॉक्सी रेझिन ड्राय टाईप ट्रान्सफॉर्मरला प्राधान्य दिले जाते.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अर्ज (प्रश्नोत्तर स्वरूप)

Q1: इपॉक्सी रेझिन इन्सुलेशन ओपन-वाऊंड डिझाईन्सपेक्षा काय श्रेष्ठ बनवते?

A: तीन प्रमुख फायदे. प्रथम, ओलावा प्रतिकारशक्ती - इपॉक्सी नॉन-हायग्रोस्कोपिक आहे. एअर कूलिंग इपॉक्सी रेझिन ड्राय टाईप ट्रान्सफॉर्मर 100% आर्द्रतेमध्ये काही आठवड्यांनंतर शटडाउन झाल्यानंतर लगेच रीस्टार्ट होतो, तर खुल्या जखमेच्या युनिट्सना प्रीहिटिंग आवश्यक असते. दुसरे, दूषित संरक्षण - प्रवाहकीय धूळ घन इपॉक्सी पृष्ठभागांमध्ये प्रवेश करू शकत नाही, ट्रॅकिंग आणि फ्लॅशओव्हर जोखीम दूर करते. तिसरे, यांत्रिक सामर्थ्य — एन्कॅप्स्युलेटेड विंडिंग्स विकृतीशिवाय 25× रेटेड करंट पर्यंत शॉर्ट-सर्किट फोर्सचा सामना करतात.

ऍप्लिकेशन: डेटा सेंटर्स — शून्य धूळ जमा होण्याचा धोका, 55dB खाली शांत ऑपरेशन आणि स्वयं-विझवणारे इपॉक्सी IT उपकरणांच्या खोल्यांसाठी NFPA 75 आवश्यकता पूर्ण करतात.

Q2: ते तेलाशिवाय घराबाहेर कसे कार्य करते?

A: IP54/IP65 संलग्नकांसह (स्टेनलेस स्टील, स्लोप्ड रेन रूफ, चक्रव्यूह व्हेंटिलेटर), ट्रान्सफॉर्मर पाऊस, धूळ आणि मीठ स्प्रेला प्रतिकार करतो. इपॉक्सी विंडिंग्स तेलाने भरलेल्या रेडिएटर्सपेक्षा गंजला चांगला प्रतिकार करतात. किनारी साइट्ससाठी, 316 स्टेनलेस स्टीलचे संलग्नक उपलब्ध आहेत.

अर्ज: सोलर फार्म्स आणि विंड पार्क — दुर्गम, कर्मचारी नसलेल्या ठिकाणांना शून्य तेलाचे नमुने, शून्य गळती तपासणी आणि अग्निशामक यंत्रणा नसल्यामुळे फायदा होतो. -30°C ते +55°C पर्यंत तापमानाच्या अतिरेक्यांमध्ये युनिट्स अनेक वर्षे अप्राप्यपणे कार्य करतात.

Q3: ते मोटर स्टार्टिंग सर्जेस आणि ओव्हरलोड्स हाताळू शकते?

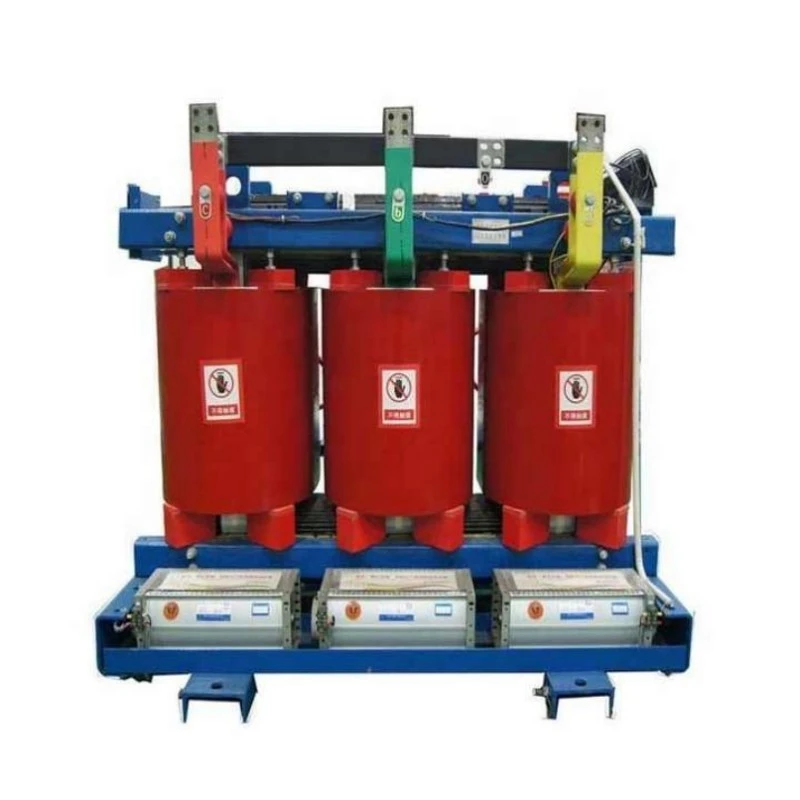

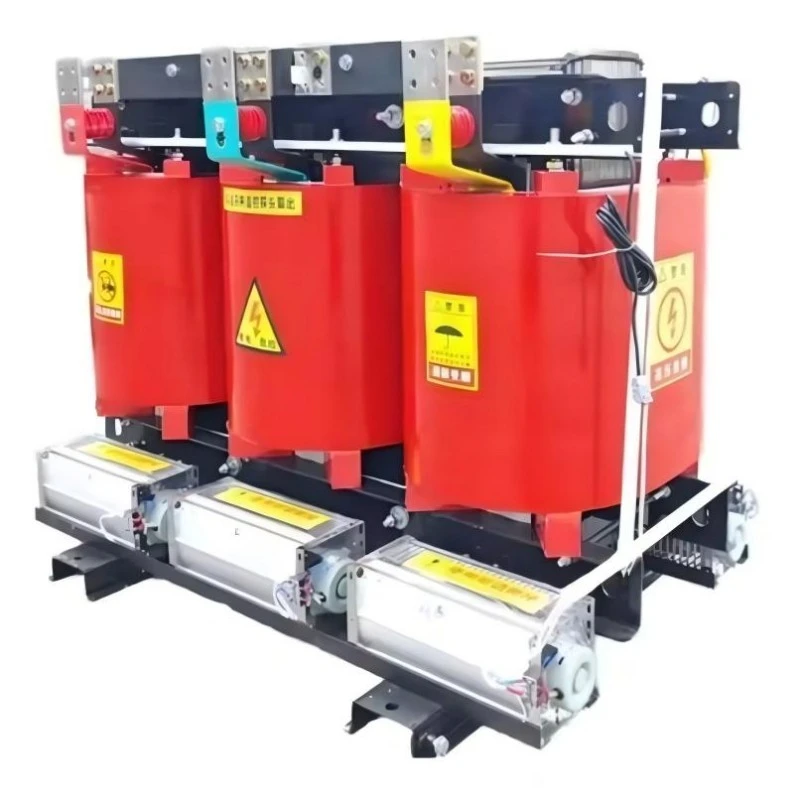

उ: होय. क्लास एच (180°C) इन्सुलेशन नैसर्गिक कूलिंग (AN) अंतर्गत 110% सतत ओव्हरलोड आणि 30 मिनिटांसाठी 130% परवानगी देते. सक्तीने हवा (AF) पर्यायासह, क्षमता 20-25% वाढते — पंखे 80°C वर स्वयंचलितपणे सुरू होतात. 150% पेक्षा जास्त तीव्र चक्रीय ओव्हरलोडसाठी, आमच्या अभियंत्यांचा सल्ला घ्या.

अर्ज: औद्योगिक उत्पादन — ऑटोमोटिव्ह असेंब्ली लाईन्स आणि स्टॅम्पिंग प्लांटमध्ये तीव्र लोड स्विंग होतात. कमी प्रतिबाधा (4-6%) ±3% च्या आत व्होल्टेजचे नियमन राखते, तर इपॉक्सी विंडिंग कंपन सहन करतात ज्यामुळे तेलाने भरलेल्या रेडिएटर वेल्ड्स क्रॅक होतात.

Q4: हे खरोखर देखभाल-मुक्त आहे का?

उ: कोर ट्रान्सफॉर्मरला तेल बदलण्याची गरज नाही, डायलेक्ट्रिक चाचणी नाही, गाळण्याची प्रक्रिया नाही, गॅस्केट बदलण्याची आवश्यकता नाही. दर 12-24 महिन्यांनी फक्त तीन साध्या तपासण्या करा: संकुचित हवेसह स्वच्छ लूव्हर्स/पंखे, टॉर्क-चेक टर्मिनल्स आणि एनक्लोजरची तपासणी करा. एकूण वार्षिक प्रयत्न: पात्र इलेक्ट्रिशियनद्वारे दोन तासांपेक्षा कमी.

उत्पादन तपशील — कशामुळे लुगाओला प्रतिस्पर्ध्यांपेक्षा श्रेष्ठ बनवते

वारंवार विचारले जाणारे प्रश्न (प्रश्नोत्तरे)

Q1: एअर कूलिंग इपॉक्सी रेझिन ड्राय टाइप ट्रान्सफॉर्मरची वास्तविक कार्यक्षमता काय आहे आणि ती कालांतराने खराब होते का?

A: 1000kVA युनिटसाठी 75% लोडवर (नमुनेदार ऑपरेटिंग पॉइंट) कार्यक्षमता 98.7% आहे, 2500kVA युनिटसाठी 99.1% पर्यंत वाढली आहे. कार्यक्षमता कोर नुकसान (स्थिर, सिलिकॉन स्टीलच्या गुणवत्तेवर अवलंबून असते) आणि तांबे नुकसान (लोड स्क्वेअरसह बदलते) द्वारे निर्धारित केले जाते. एअर कूलिंग इपॉक्सी रेझिन ड्राय टाइप ट्रान्सफॉर्मरचा मुख्य फायदा हा आहे की कार्यक्षमता कालांतराने कमी होत नाही कारण इपॉक्सी एन्कॅप्सुलेशन ओलावा प्रवेश रोखते ज्यामुळे नुकसान वाढते. तेलाने भरलेल्या ट्रान्सफॉर्मरची कार्यक्षमता 10-15 वर्षांनंतर कमी होत असल्याने आणि पेपर इन्सुलेशनमधील आर्द्रता वाढते. आमची इपॉक्सी युनिट्स संपूर्ण 30+ वर्षांच्या सेवा आयुष्यासाठी कारखाना कार्यक्षमता राखतात. आम्ही प्रत्येक युनिटसह नुकसानीची हमी दिलेली आहे आणि फील्ड चाचणीने वॉरंटी कालावधीत जास्त नुकसान दाखवल्यास फरकाची परतफेड करू.

Q2: मी माझ्या अर्जासाठी योग्य क्षमता कशी निवडू?

A: तुमच्या एकूण कनेक्टेड लोडची kVA मध्ये गणना करा, नंतर विविधता घटक लागू करा. सतत लोड करण्यासाठी (लाइटिंग, HVAC, सर्व्हर), नेमप्लेटचा 100% वापर करा. अधूनमधून भार (मोटर, वेल्डर, लिफ्ट) साठी ड्युटी सायकलवर अवलंबून 50-70% वापरा. नंतर 20-25% भविष्यातील विस्तार मार्जिन जोडा. उदाहरण: 800kVA सतत लोड + 400kVA मोटर लोड (विविधता घटक 0.6 → 240kVA) + 20% विस्तार = (800+240)×1.2 = 1248kVA → 1250kVA किंवा 1500kVA निवडा. ओव्हर-साइजिंगमुळे प्रारंभिक खर्च आणि नो-लोड लॉस वाढते; कमी आकारमानामुळे जास्त गरम होणे आणि अकाली बिघाड होतो. आमचे अभियंते विनामूल्य आकारमान सहाय्य प्रदान करतात — फक्त तुमची लोड सूची आणि कर्तव्य चक्र पाठवा. मोटर-हेवी ऍप्लिकेशन्ससाठी, तापमान वाढीची मर्यादा ओलांडल्याशिवाय सुरुवातीच्या सर्जेस हाताळण्यासाठी आम्ही सक्तीने एअर कूलिंग (AF) ची शिफारस करतो.

Q3: ट्रान्सफॉर्मर बोगदा किंवा वॉल्ट सारख्या मर्यादित जागेत स्थापित केला जाऊ शकतो का?

A: अगदी. दएअर कूलिंग इपॉक्सी राळ ड्राय टाइप ट्रान्सफॉर्मरबंदिस्त जागांसाठी आदर्श आहे कारण त्यासाठी तेल प्रतिबंधक व्हॉल्टची आवश्यकता नाही (सर्व बाजूंनी 2-3 मीटर क्लिअरन्सची बचत होते). वेंटिलेशनसाठी किमान मंजुरी सर्व बाजूंनी 300 मिमी आणि वर 600 मिमी आहे. बोगद्याच्या स्थापनेसाठी, आम्ही एक लो-प्रोफाइल आवृत्ती ऑफर करतो जिथे संलग्नकांची उंची 200 मिमीने कमी केली जाते (शीतक लूव्हर्स वरच्या ऐवजी बाजूला बदलले जातात). तथापि, इतर उपकरणांमुळे बोगद्यातील वातावरणीय तापमान वाढविले जाऊ शकते - आम्ही पुरेशा थंडपणाची पुष्टी करण्यासाठी थर्मल विश्लेषण करू. जर नैसर्गिक संवहन अपुरे असेल, तर थेट कोर फ्रेमवर बसवलेले पंखे असलेला AF (फोर्स्ड एअर) पर्याय फूटप्रिंट न वाढवता अतिरिक्त कूलिंग प्रदान करतो.

लुगाओ पॉवर का निवडावे?

प्रगत उत्पादन: प्रगत उत्पादन उपकरणे आणि चाचणी पद्धतींद्वारे समर्थित.

प्रमाणित गुणवत्ता: ISO 9001 आणि SGS प्रमाणित; प्रमुख उत्पादनांमध्ये CCC आणि CE प्रमाणपत्रे आहेत.

फॅक्टरी चाचणी: शिपमेंटपूर्वी उत्पादनांची गुणवत्ता तपासणी आणि चाचणी केली जाते.

प्रकल्प अनुभव: उपकरणे पॉवर ग्रिड, औद्योगिक सुविधा, खाणकाम, रेल्वे, बांधकाम आणि सामुदायिक ऊर्जा प्रकल्पांमध्ये वापरली जातात.

तांत्रिक समर्थन: उत्पादन निवड आणि वितरणापर्यंत सानुकूलनापासून व्यावसायिक समर्थन.
