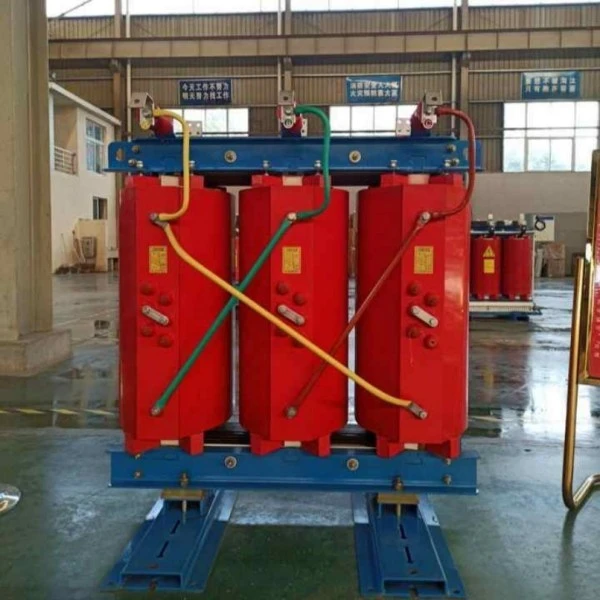

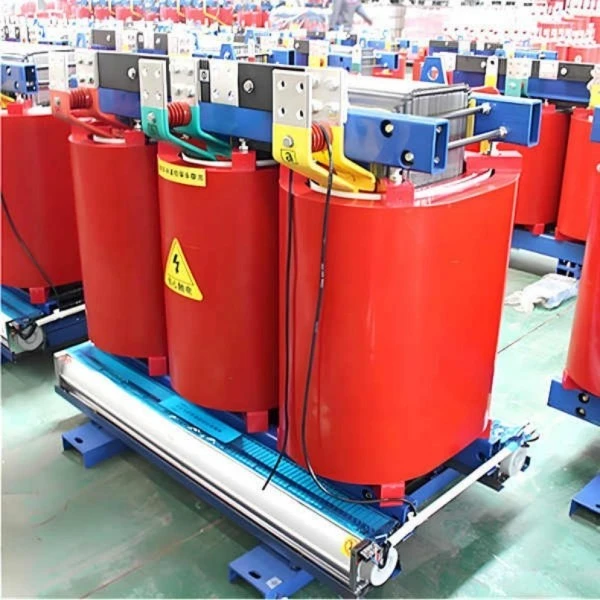

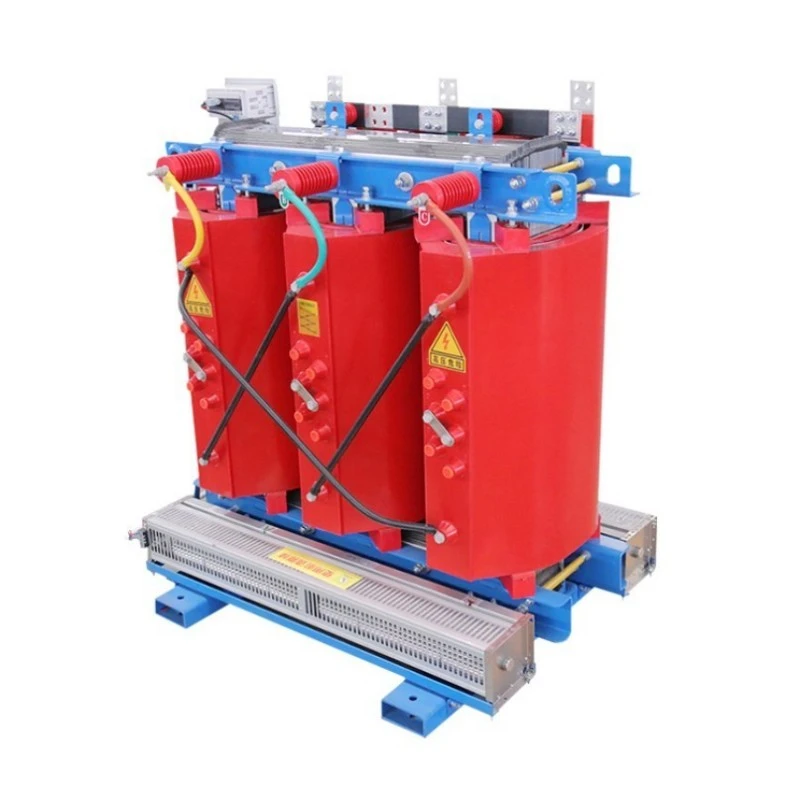

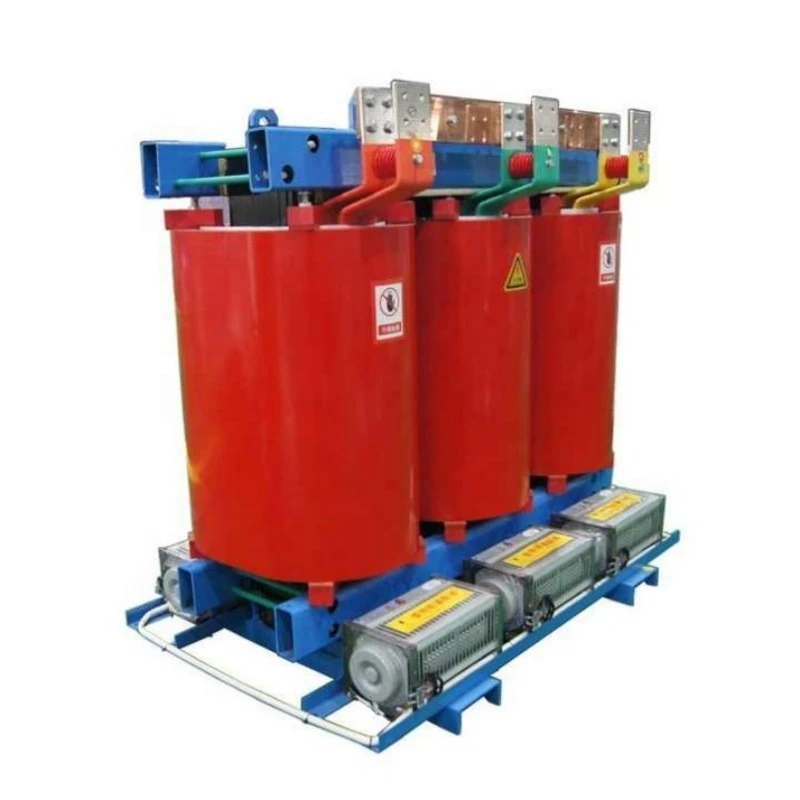

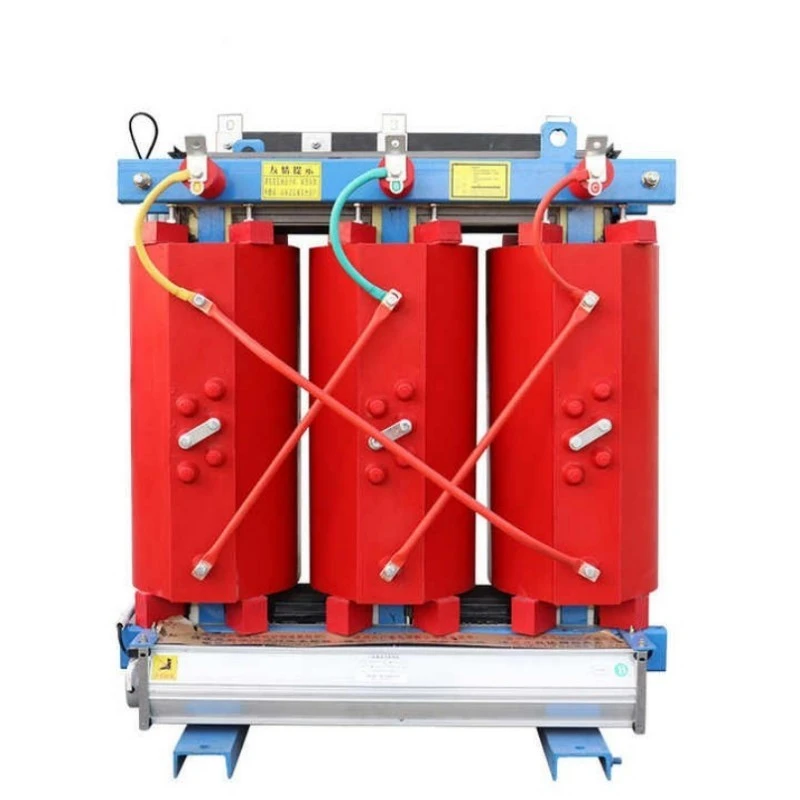

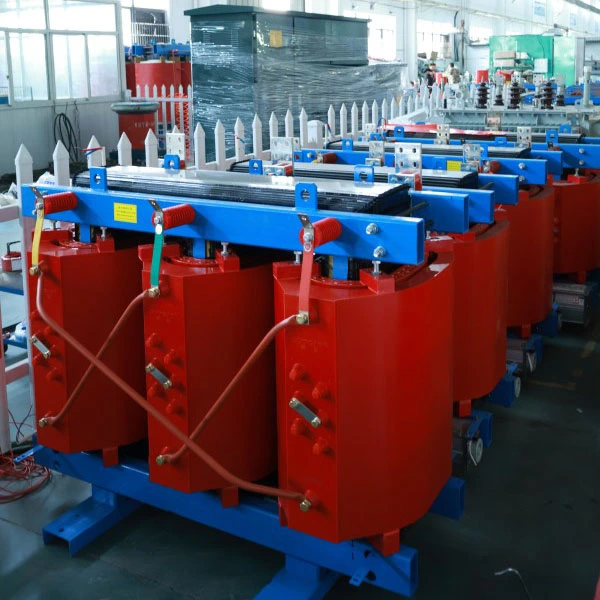

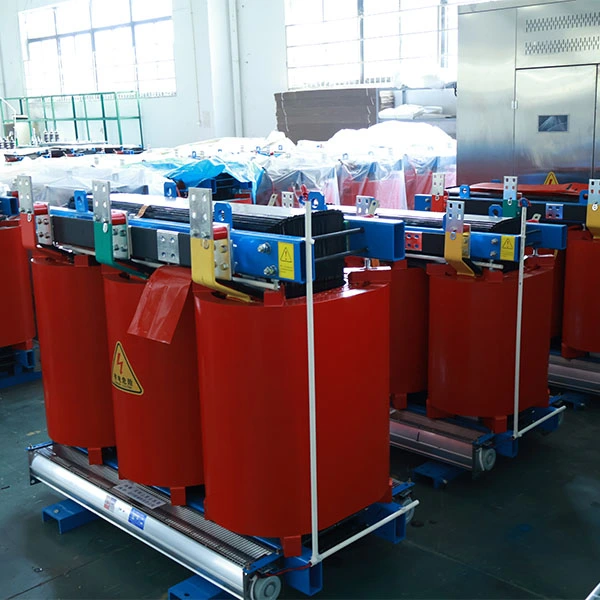

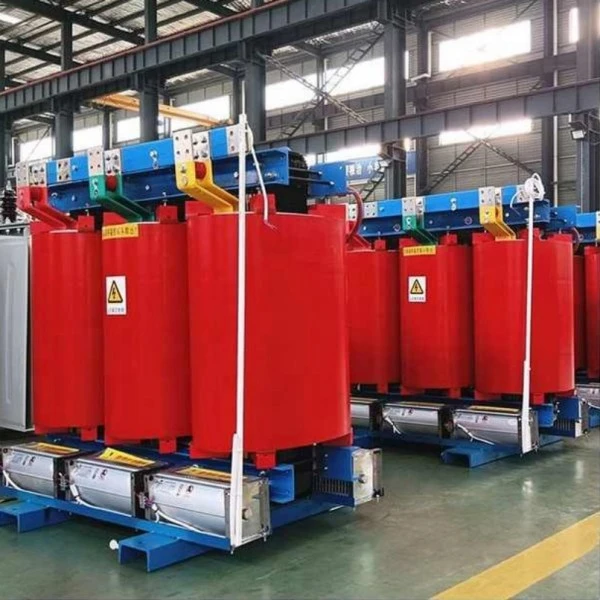

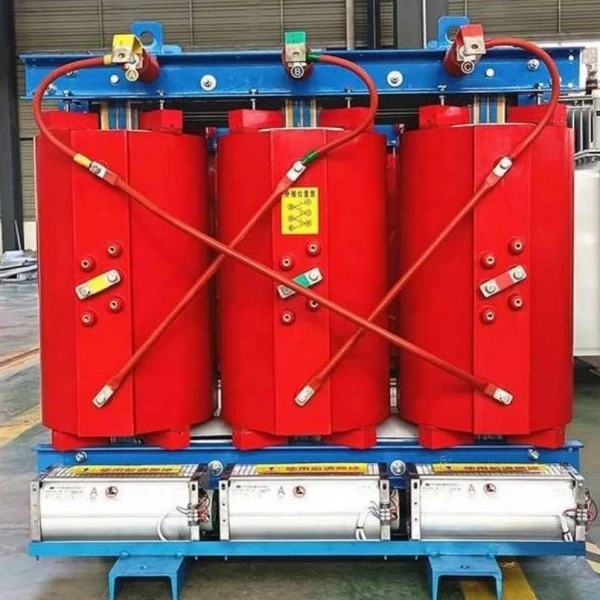

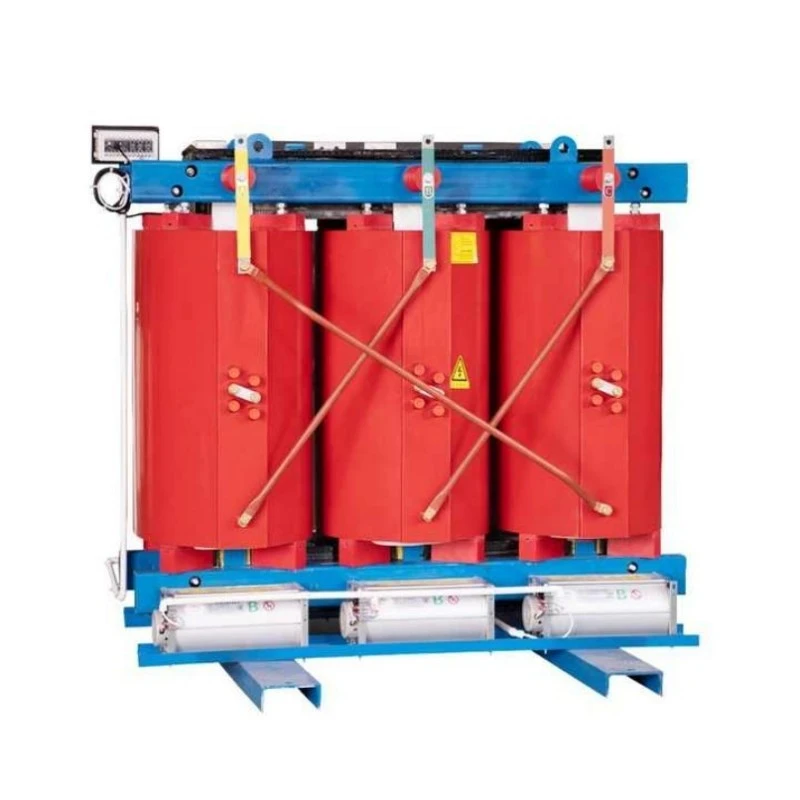

कॉपर विंडिंग पॅड आरोहित ड्राय टाइप ट्रान्सफॉर्मर

हे उपकरण काय आहे?

कॉपर विंडिंग पॅड माउंटेड ड्राय टाइप ट्रान्सफॉर्मर हा तीन-फेज, कास्ट रेझिन ड्राय-टाइप ट्रान्सफॉर्मर आहे जो विशेषतः पॅड-माउंट केलेल्या बाह्य स्थापनेसाठी डिझाइन केलेला आहे. हे निवासी समुदाय, व्यावसायिक केंद्रे, औद्योगिक उद्याने आणि अक्षय ऊर्जा प्रकल्पांना सुरक्षित वितरणासाठी मध्यम व्होल्टेज (सामान्यत: 10kV–35kV) कमी व्होल्टेज (400V/380V) पर्यंत खाली आणते.

पारंपारिक विपरीततेल बुडवलेले ट्रान्सफॉर्मर, हे उत्पादन कोणतेही इन्सुलेट तेल वापरत नाही. त्याऐवजी, ते इपॉक्सी रेजिन सॉलिड इन्सुलेशन वापरते आणि नैसर्गिक किंवा जबरदस्ती एअर कूलिंगसह एकत्रित करते. विंडिंग्स पूर्णपणे उच्च-वाहकता तांब्यापासून बनविलेले आहेत, कमी प्रतिरोधक नुकसान, उत्तम ओव्हरलोड क्षमता आणि दीर्घ सेवा आयुष्य सुनिश्चित करतात. पॅड-माउंट केलेले संलग्नक स्वतंत्र सबस्टेशन इमारतीची आवश्यकता न ठेवता थेट जमिनीवर स्थापित करण्याची परवानगी देते, नागरी बांधकाम खर्च आणि जागेची लक्षणीय बचत करते.

उत्पादन वर्णन

लुगाओचे कॉपर विंडिंग पॅड माउंटेड ड्राय टाइप ट्रान्सफॉर्मर बाह्य वितरण नेटवर्कमध्ये विश्वासार्हता, कार्यक्षमता आणि सुरक्षिततेसाठी तयार केले आहे. 50kVA ते 2500kVA रेट केलेले, 10kV/0.4kV च्या मानक व्होल्टेजसह (6kV, 20kV किंवा 35kV साठी सानुकूल करण्यायोग्य), हा ट्रान्सफॉर्मर GB 20052-2020 स्तर 2 ऊर्जा कार्यक्षमता मानके पूर्ण करतो, काही मॉडेल लेव्हल 1 पर्यंत पोहोचतात.

मुख्य विद्युत कार्यक्षमतेमध्ये पारंपारिक ड्राय-टाइप ट्रान्सफॉर्मरपेक्षा 37% पर्यंत कमी लोड लॉस, लोड लॉस 30% पर्यंत कमी, आंशिक डिस्चार्ज ≤5pC आणि 1 मीटरवर आवाज पातळी ≤55dB यांचा समावेश होतो. तांबे विंडिंग उत्कृष्ट थर्मल चालकता आणि यांत्रिक सामर्थ्य सुनिश्चित करतात, ज्यामुळे शॉर्ट-सर्किट सहन करण्याची क्षमता लक्षणीयरीत्या सुधारते.

युनिट हवामान-प्रतिरोधक, लॉक करण्यायोग्य पॅड-माउंटेड एनक्लोजरमध्ये ठेवलेले आहे जे IP23 किंवा उच्च रेट केले जाते, पाऊस, धूळ आणि तोडफोडीपासून संरक्षण करते. PT100 सेन्सर्स, ऑटो-स्टार्ट पंखे, ओव्हरहीट अलार्म आणि RS485 कम्युनिकेशनसह एक बुद्धिमान तापमान नियंत्रण प्रणाली मानक म्हणून समाविष्ट केली आहे.

30 वर्षांच्या डिझाइन लाइफसह आणि कमीतकमी देखभाल आवश्यकतांसह, हे कॉपर विंडिंग पॅड माउंटेड ड्राय टाइप ट्रान्सफॉर्मर उपयुक्तता, EPC कंत्राटदार आणि सुविधा व्यवस्थापकांसाठी एक सुरक्षित, दीर्घकाळ टिकणारे आणि ऊर्जा-बचत वितरण समाधान शोधण्यासाठी आदर्श पर्याय आहे.

उत्पादन पॅरामीटर (विशिष्टता)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रमुख वैशिष्ट्ये

ऑल-कॉपर विंडिंग्स - कमी प्रतिरोधक नुकसान, जास्त ओव्हरलोड क्षमता आणि ॲल्युमिनियमच्या तुलनेत चांगले शॉर्ट-सर्किट सहन करते.

अग्निरोधक आणि स्फोट-पुरावा - इपॉक्सी राळ कास्टिंग, स्वयं-विझवणे, तेल गळतीचा धोका नाही.

पॅड-माउंट केलेले डिझाइन - जमिनीवर उभारणी, सबस्टेशन इमारत आवश्यक नाही, 40-60% नागरी कामाचा खर्च वाचवते.

अल्ट्रा-लो लॉसेस - जीबी लेव्हल 2 ऊर्जा कार्यक्षमता पूर्ण करते, वार्षिक वीज बिल लक्षणीयरीत्या कमी करते.

स्मार्ट मॉनिटरिंग - PT100 सेन्सर्स, फॅन ऑटो-स्टार्ट, ओव्हरहीट अलार्म/ट्रिप, RS485 ते BAS.

कमी आवाज – ≤55dB, निवासी आणि व्यावसायिक क्षेत्रांसाठी योग्य.

देखभाल-मुक्त - तेलाची चाचणी नाही, कोरडे नाही, हलणारे भाग नाहीत.

प्रश्नोत्तरे: उत्पादन वैशिष्ट्य स्पष्ट केले

Q1: बाहेरच्या वापरासाठी तेलात बुडलेल्या प्रकारावर कॉपर विंडिंग पॅड माउंट केलेला ड्राय टाइप ट्रान्सफॉर्मर का निवडावा?

उ: तेलाने बुडवलेले ट्रान्सफॉर्मर आग आणि गळतीचे धोके निर्माण करतात, विशेषत: निवासी किंवा पर्यावरणदृष्ट्या संवेदनशील भागात. कॉपर विंडिंग पॅड माउंट केलेले ड्राय टाइप ट्रान्सफॉर्मर कोणतेही तेल वापरत नाही, त्यामुळे आग पसरण्याचा किंवा जमिनीवर दूषित होण्याचा धोका शून्य आहे. याव्यतिरिक्त, तांबे विंडिंग उत्तम थर्मल चालकता आणि यांत्रिक सामर्थ्य प्रदान करतात, उन्हाळ्याच्या उच्च भाराखाली देखील विश्वसनीय ऑपरेशन सुनिश्चित करतात. कठोर फायर कोडमुळे बऱ्याच नगरपालिका आता नवीन बाह्य स्थापनेसाठी कोरड्या प्रकारचे ट्रान्सफॉर्मर अनिवार्य करतात.

Q2: ॲल्युमिनियमच्या तुलनेत तांबे वळण खरोखरच अतिरिक्त खर्चास योग्य आहे का?

A: अगदी. कॉपर विंडिंग पॅड माउंटेड ड्राय टाइप ट्रान्सफॉर्मरची सुरुवातीची किंमत ॲल्युमिनियम-जखमेच्या युनिटपेक्षा सुमारे 15-20% जास्त असली तरी, एकूण जीवनचक्र खर्च लक्षणीयरीत्या कमी आहे. तांब्यामध्ये 40% जास्त चालकता असते, म्हणजे कमी भार हानी आणि वीज बिल कमी होते. तांब्यामध्ये तन्य शक्ती देखील जास्त असते, त्यामुळे ट्रान्सफॉर्मर शॉर्ट-सर्किट शक्तींना अधिक चांगले सहन करतो. 30 वर्षांच्या डिझाईन लाइफमध्ये, केवळ ऊर्जा बचत गुंतवणुकीचे औचित्य साधते.

Q3: हा ट्रान्सफॉर्मर उच्च आर्द्रता आणि पावसाळी हंगाम हाताळू शकतो, विशेषत: दक्षिणेकडील प्रदेशात?

उ: होय. आमचा कॉपर विंडिंग पॅड आरोहित ड्राय टाइप ट्रान्सफॉर्मर व्हॅक्यूम कास्टिंग प्रक्रियेचा वापर करतो जेथे इपॉक्सी रेजिन तांब्याच्या विंडिंगला पूर्णपणे समाहित करते, एक सीलबंद इन्सुलेशन थर तयार करते. कोर आणि क्लॅम्प्सवर गंजरोधक उपचार केले जातात. IP23 एन्क्लोजरसह, ट्रान्सफॉर्मर साधारणपणे 100% सापेक्ष आर्द्रतेमध्ये चालतो. प्रदीर्घ शटडाउन नंतर पुन्हा सुरू करण्यापूर्वी कोरडे करण्याची आवश्यकता नाही.

Q4: उन्हाळ्याच्या शिखरावर ट्रान्सफॉर्मर ओव्हरलोड झाल्यास काय होते?

A: नैसर्गिक कूलिंग (AN) अंतर्गत, ते 100% लोडवर सतत चालते. सक्तीने एअर कूलिंग (AF) सह, क्षमता 40-50% वाढते. कॉपर विंडिंग्स 2 तासांसाठी 150% रेट केलेले लोड सहन करू शकतात. ही ओव्हरलोड क्षमता गंभीर इव्हेंट दरम्यान पॉवर सातत्य सुनिश्चित करते.

Q5: वॉरंटी किती काळ आहे आणि त्यात काय समाविष्ट आहे?

A: मानक वॉरंटी शिपमेंटपासून 12 महिने आहे, सर्व उत्पादन दोष कव्हर करते. सशुल्क सेवा करार 36 किंवा 60 महिन्यांपर्यंत वॉरंटी वाढवू शकतो. तांत्रिक सहाय्य आयुष्यभर विनामूल्य आहे.

उत्पादन तपशील

मुख्य सामग्री आणि उत्पादन प्रक्रिया

प्रत्येक कॉपर विंडिंग पॅड माउंटेड ड्राय टाईप ट्रान्सफॉर्मरचा गाभा उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टीलचा वापर करून, स्टेप-लॅप जॉइंट्ससह नो-लोड करंट आणि स्ट्रे लॉस कमी करण्यासाठी तयार केला जातो. एकसमान चुंबकीय मार्ग सुनिश्चित करण्यासाठी कोर अचूक-शिअर केलेला आहे आणि स्वयंचलितपणे स्टॅक केलेला आहे.

वाइंडिंग स्ट्रक्चर - सर्व तांबे

दोन्ही उच्च-व्होल्टेज आणि कमी-व्होल्टेज विंडिंग्स ऑक्सिजन-मुक्त तांबे कंडक्टर वापरतात. कमी-व्होल्टेज विंडिंग्स एकसमान इंटर-लेयर इन्सुलेशनसह फॉइल-वाइंडिंग कॉन्फिगरेशनचा अवलंब करतात, ज्यामुळे शॉर्ट-सर्किट सहन करण्याची क्षमता लक्षणीय वाढते. तांब्याची उच्च औष्णिक चालकता देखील उष्णता अधिक प्रभावीपणे नष्ट करण्यास मदत करते, ज्यामुळे हॉट-स्पॉट तापमान कमी होते.

इन्सुलेशन सिस्टम - इपॉक्सी राळ व्हॅक्यूम कास्टिंग

विंडिंग्स उच्च दर्जाच्या इपॉक्सी रेझिनसह व्हॅक्यूममध्ये टाकल्या जातात, व्हॉइड्स काढून टाकतात आणि आंशिक डिस्चार्ज ≤5pC सुनिश्चित करतात. ही घन इन्सुलेशन प्रणाली ज्वाला-प्रतिरोधक, ओलावा-पुरावा आणि रासायनिकदृष्ट्या स्थिर आहे. कोणतेही इन्सुलेटिंग तेल वापरले जात नाही, ज्यामुळे ट्रान्सफॉर्मर इनडोअर आणि आउटडोअर पॅड-माउंट इंस्टॉलेशनसाठी सुरक्षित होतो.

संलग्नक आणि पॅड-माऊंट केलेले डिझाइन

दट्रान्सफॉर्मरहवामान-प्रतिरोधक पावडर कोटिंगसह हेवी-ड्यूटी, लॉक करण्यायोग्य स्टीलच्या बंदिस्तात ठेवलेले आहे. मानक संरक्षण IP23 (पाऊस आणि धूळ प्रतिरोधक), IP34 किंवा IP54 कठोर वातावरणासाठी पर्यायी आहे. पाया थेट काँक्रिट पॅडवर माउंट करण्यासाठी डिझाइन केला आहे, खाली केबल एंट्रीसह. लिफ्टिंग लग आणि ग्राउंडिंग टर्मिनल मानक आहेत.

गुणवत्ता आणि चाचणी आश्वासन

प्रत्येक कॉपर विंडिंग पॅड आरोहित ड्राय टाईप ट्रान्सफॉर्मर डिलिव्हरीपूर्वी सर्वसमावेशक प्रकारच्या चाचण्या आणि नियमित चाचण्या घेतात, यासह:

1. नो-लोड लॉस आणि लोड लॉस चाचण्या

2. शॉर्ट-सर्किट प्रतिबाधा चाचणी

3. प्रेरित ओव्हर-व्होल्टेज चाचणी

4. आंशिक डिस्चार्ज मापन (≤5pC)

5. लाइटनिंग आवेग चाचणी

6. तापमान वाढ चाचणी

7. सर्व प्रमुख कार्यप्रदर्शन निर्देशक GB आणि IEC आवश्यकतांपेक्षा जास्त आहेत.

प्रमाणपत्रे

1. ISO 9001:2015 गुणवत्ता व्यवस्थापन प्रणाली

2. CE प्रमाणित

3. स्वतंत्र प्रयोगशाळेतील चाचणी अहवाल टाइप करा
