SCB13 कॉपर विंडिंग ड्राय टाईप पॉवर ट्रान्सफॉर्मर

ते काय आहे?

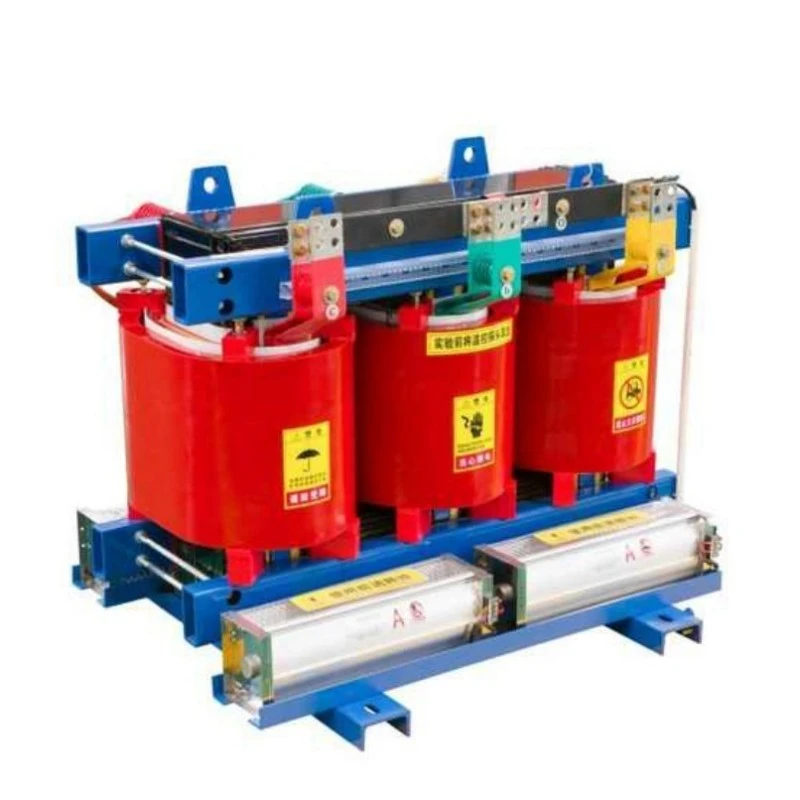

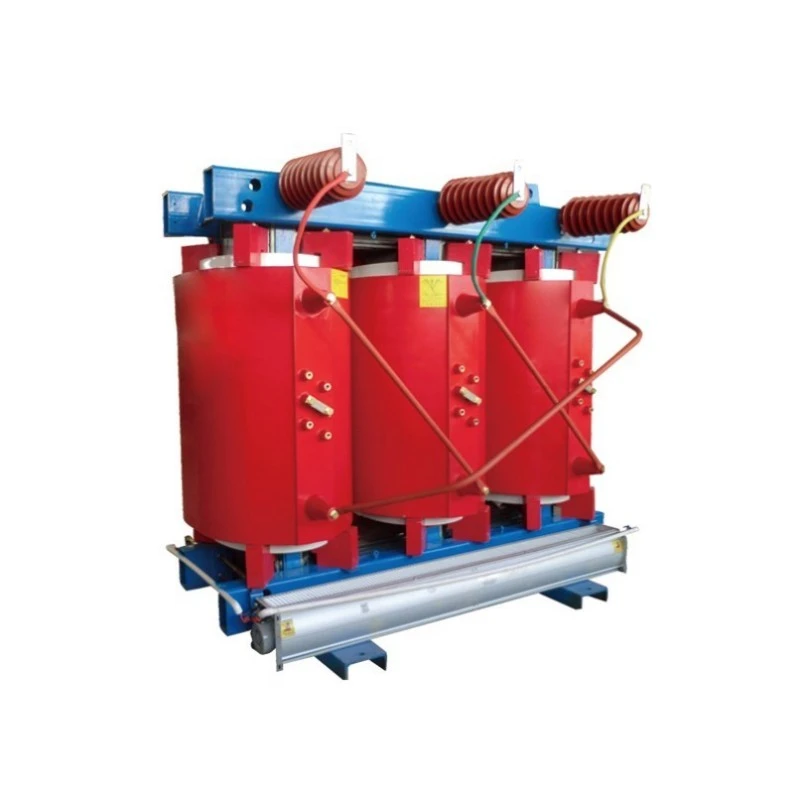

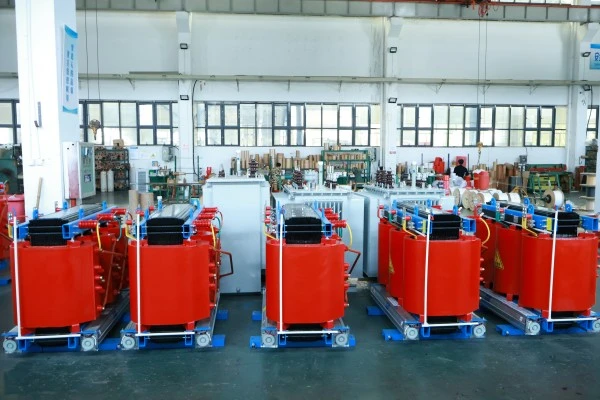

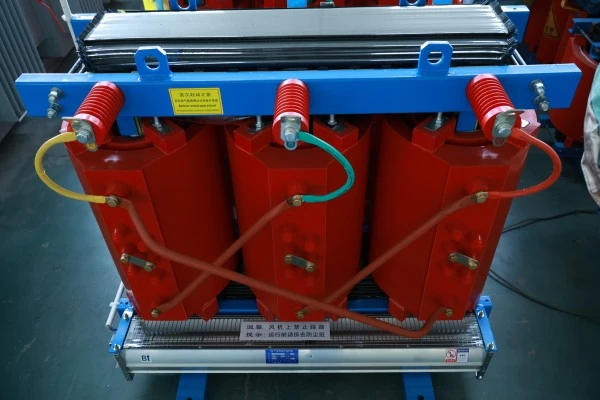

SCB13 मालिका तीन-फेज, राळ-कास्ट इन्सुलेटेड, तांबे-जखमे आहेकोरड्या प्रकारचे पॉवर ट्रान्सफॉर्मर. पदनामात, "SC" म्हणजे कास्ट रेझिन (epoxy resin vacuum cast), "B" हे फॉइल विंडिंग दर्शवते आणि "13" कार्यप्रदर्शन पातळी दर्शवते, म्हणजे त्याची नुकसान मूल्ये राष्ट्रीय मानक GB 20052-2020 च्या स्तर 1 ऊर्जा कार्यक्षमता आवश्यकता पूर्ण करतात. कोर प्रवाहकीय सामग्री उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे आहे, ॲल्युमिनियम किंवा तांबे-क्लड ॲल्युमिनियम नाही.

ते काय करते?

1. व्होल्टेज रूपांतरण : उच्च व्होल्टेज (10kV, 35kV) ला कमी व्होल्टेज (400V, 690V) मध्ये रूपांतरित करते किंवा विविध उपकरणांच्या व्होल्टेज आवश्यकता पूर्ण करून, आवश्यकतेनुसार स्टेप्स अप करते.

2. वीज वितरण : वितरण प्रणालीचे मुख्य साधन म्हणून, ते औद्योगिक संयंत्रे, व्यावसायिक संकुल, उंच इमारती आणि पवन शेत यासारख्या अनेक भारांना सुरक्षितपणे वीज पुरवते.

3. सुरक्षित वीज पुरवठा : त्याच्या नॉन-ज्वलनशील इपॉक्सी रेझिन सॉलिड इन्सुलेशनमुळे, ते तेल फवारणार नाही किंवा अंतर्गत दोषांच्या बाबतीतही आग पकडणार नाही, ज्यामुळे ते विशेषतः कडक अग्निसुरक्षा आवश्यकता असलेल्या घरातील प्रतिष्ठापनांसाठी किंवा स्थानांसाठी योग्य बनते.

4. शांत ऑपरेशन : पारंपारिक तेल-बुडवलेल्या ट्रान्सफॉर्मरपेक्षा ऑपरेटिंग नॉइज लक्षणीयरीत्या कमी आहे, ज्यामुळे ते निवासी भाग, रुग्णालये, कार्यालयीन इमारती आणि इतर आवाज-संवेदनशील वातावरणासाठी योग्य बनते.

थोडक्यात, SCB13 कॉपर विंडिंग ड्राय टाईप पॉवर ट्रान्सफॉर्मर हे उच्च ऊर्जा कार्यक्षमता, सर्व-तांबे कोर, कमी आवाज आणि ज्वाला-प्रतिरोधक सुरक्षा एकत्रित करणारे आधुनिक पॉवर वितरण कोर उपकरण आहे.

उत्पादन फायदे

सामान्य कोरड्या-प्रकारच्या ट्रान्सफॉर्मरच्या तुलनेत, हे उत्पादन पाच मुख्य फायदे देते:

ऑल-कॉपर विंडिंग्स, उत्कृष्ट चालकता:सर्व उच्च आणि कमी व्होल्टेज विंडिंग्स ऑक्सिजन-मुक्त तांब्याच्या रॉडने काढलेल्या इनॅमल आयताकृती तांबे वायर किंवा कॉपर फॉइल वापरून जखमेच्या आहेत. तांब्याची प्रतिरोधकता (अंदाजे 0.0172 Ω·mm²/m) ॲल्युमिनियमपेक्षा खूपच कमी आहे (अंदाजे 0.0283 Ω·mm²/m). म्हणून, समान क्रॉस-सेक्शनच्या तांब्याच्या विंडिंगमध्ये कमी प्रतिकार, कमी उष्णता निर्मिती आणि उच्च शक्ती रूपांतरण कार्यक्षमता असते. दीर्घकालीन ऑपरेशनमध्ये बचत केलेली वीज खर्च सुरुवातीच्या गुंतवणुकीच्या फरकापेक्षा जास्त आहे.

स्तर 1 ऊर्जा कार्यक्षमता, राष्ट्रीय ड्युअल-कार्बन धोरणाशी सुसंगत:SCB13 नुकसान पातळी राष्ट्रीय स्तर 1 ऊर्जा कार्यक्षमता मानकांची पूर्तता करण्यासाठी काटेकोरपणे डिझाइन केलेली आहे. SCB12 पेक्षा नो-लोड लॉस सुमारे 10% कमी आहेत आणि लोड लॉस 5% पेक्षा कमी आहेत. प्रतिवर्षी 8,000 तास चालणाऱ्या 1000kVA ट्रान्सफॉर्मरसाठी, हे 3-5 वर्षांच्या आत मानक ट्रान्सफॉर्मरच्या तुलनेत किमतीतील फरक पुनर्प्राप्त करून, वीज खर्चात वार्षिक 10,000 युआनपेक्षा जास्त बचत करते.

इपॉक्सी राळ व्हॅक्यूम कास्टिंग, विश्वसनीय इन्सुलेशन:व्हॅक्यूम अंतर्गत आयातित हंट्समन (किंवा समतुल्य गुणवत्तेच्या) इपॉक्सी रेझिनसह विंडिंग्स कास्ट आणि बरे केले जातात, हवेचे फुगे पूर्णपणे काढून टाकतात. बरे केलेल्या इन्सुलेशन लेयरमध्ये उच्च यांत्रिक शक्ती, थर्मल शॉक प्रतिरोध, क्रॅक प्रतिरोध आणि ओलावा/घाण संरक्षण आहे. आंशिक डिस्चार्ज 5pC खाली नियंत्रित केला जातो, राष्ट्रीय मानकांपेक्षा कितीतरी जास्त.

मजबूत ओव्हरलोड क्षमता, चढउतार लोडशी जुळवून घेते:नैसर्गिक कूलिंग अंतर्गत, ते 10% ओव्हरलोडवर दीर्घकालीन कार्य करू शकते; सक्तीने एअर कूलिंग (पंखे स्थापित) सह, आउटपुट क्षमता रेट मूल्याच्या 120% पेक्षा जास्त वाढू शकते. हंगामी लोड शिखरांसाठी (उदा. उन्हाळ्यात वातानुकूलन वापरणे), तात्काळ क्षमता वाढवण्याची गरज नाही.

ओलावा-पुरावा आणि दूषित-प्रतिरोधक, मजबूत पर्यावरणीय अनुकूलता:इपॉक्सी रेझिन कास्ट वाइंडिंग पृष्ठभाग गुळगुळीत, दाट आणि नॉन-हायग्रोस्कोपिक आहे. 100% सापेक्ष आर्द्रता असलेल्या वातावरणात बंद झाल्यानंतरही, ते प्रीहीटिंग न करता थेट पूर्ण लोडवर सुरू होऊ शकते. विशेषतः ओलसर किंवा संक्षारक वातावरणासाठी योग्य आहे जसे की भूमिगत वितरण कक्ष, किनार्यावरील उच्च-मीठ-स्प्रे क्षेत्रे आणि रासायनिक वनस्पती.

उत्पादन वैशिष्ट्ये

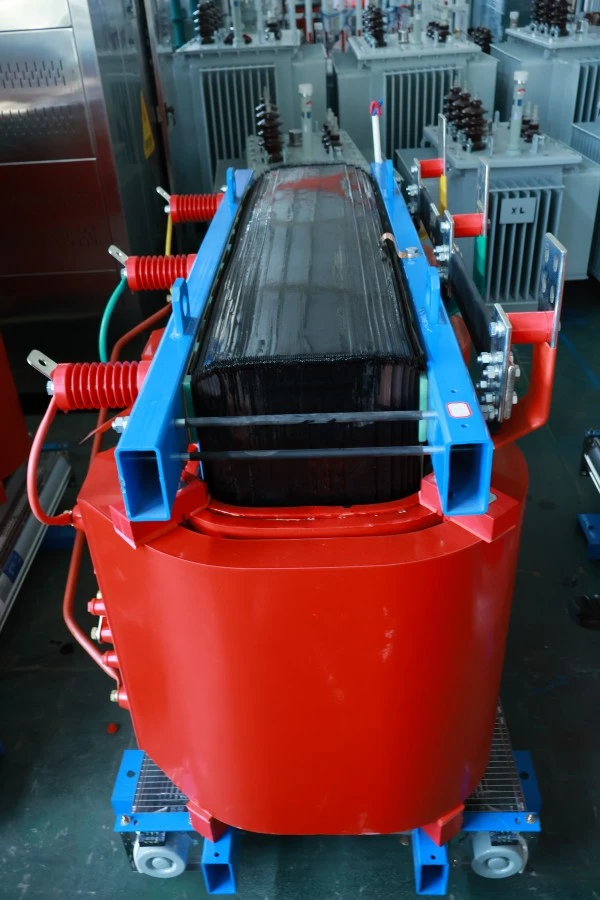

कोअर स्ट्रक्चर : 45° पूर्णपणे मायटेड स्टेप-लॅप लॅमिनेशन तंत्रज्ञान वापरते, ज्यामध्ये कोअर लिंब आणि योक उच्च-शक्तीच्या टाय स्ट्रॅप्स किंवा प्लेट्सने क्लॅम्प केलेले असतात. उच्च-पारगम्यता ग्रेन-ओरिएंटेड सिलिकॉन स्टील (B30R090 किंवा उच्च श्रेणी) वापरल्याने हिस्टेरेसिस आणि एडी वर्तमान नुकसान दोन्ही कमी होते.

कमी व्होल्टेज विंडिंग्ज : तांब्याच्या फॉइलसह जखम, रेझिन एंड रिंगसह टोकाला निश्चित केले जाते. कॉपर फॉइलची रुंदी वळणाच्या उंचीइतकी आहे, एकसमान अक्षीय अँपिअर-वळण वितरण आणि शॉर्ट-सर्किट इलेक्ट्रोमॅग्नेटिक शक्तींना अत्यंत उच्च प्रतिकार प्रदान करते. लेयर इन्सुलेशन पूर्व-इंप्रेग्नेटेड डीएमडी सामग्री वापरते.

उच्च व्होल्टेज विंडिंग्ज : वर्ग एच इनॅमल आयताकृती तांब्याच्या तारेचा वापर करून स्तरित भागांमध्ये जखम, प्रत्येक स्तरादरम्यान राळ कास्ट करून, एक मजबूत ग्लास-फायबर-प्रबलित इपॉक्सी रेजिन संमिश्र इन्सुलेशन तयार करते. आवेग व्होल्टेज वितरण सुधारण्यासाठी वळणाच्या मध्यभागी टॅप बाहेर आणले जातात.

तापमान नियंत्रण आणि संरक्षण प्रणाली: प्रत्येक फेज वाइंडिंगमध्ये रिअल-टाइम हॉट स्पॉट तापमान निरीक्षणासाठी प्री-एम्बेडेड PT100 प्लॅटिनम RTDs असतात. सोबत असलेले इंटेलिजेंट तापमान नियंत्रक वैशिष्ट्ये: डिजिटल कॉइल तापमान प्रदर्शन, अति-तापमान अलार्म (ॲडजस्टेबल सेटपॉईंट), अति-तापमान ट्रिप आउटपुट आणि स्वयंचलित फॅन स्टार्ट/स्टॉप (जबरदस्ती एअर कूलिंग वैकल्पिकरित्या स्थापित केले असल्यास).

संलग्न पर्याय : पर्यायी IP20 (घन वस्तू), IP23 (उभ्या ठिबक पाणी), किंवा IP40 (लहान कण) संरक्षण रेटिंग संलग्नक, स्टेनलेस स्टील, ॲल्युमिनियम मिश्र धातु किंवा पावडर-लेपित कोल्ड-रोल्ड स्टीलचे बनलेले. एनक्लोजरमध्ये वेंटिलेशन ओपनिंग आणि इंटरलॉक केलेले दार लॉक असतात.

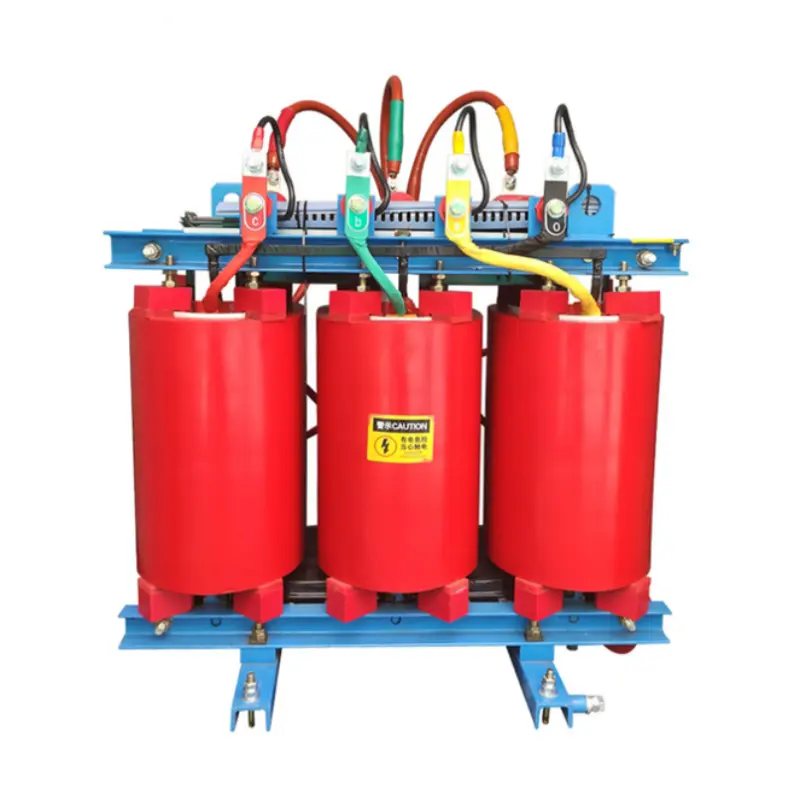

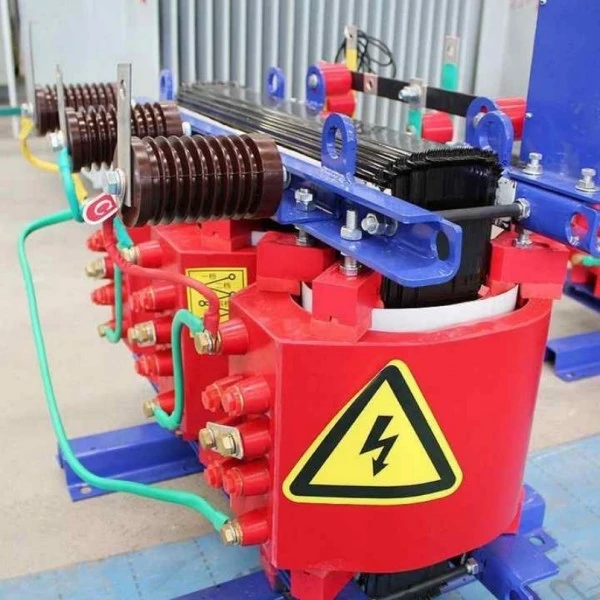

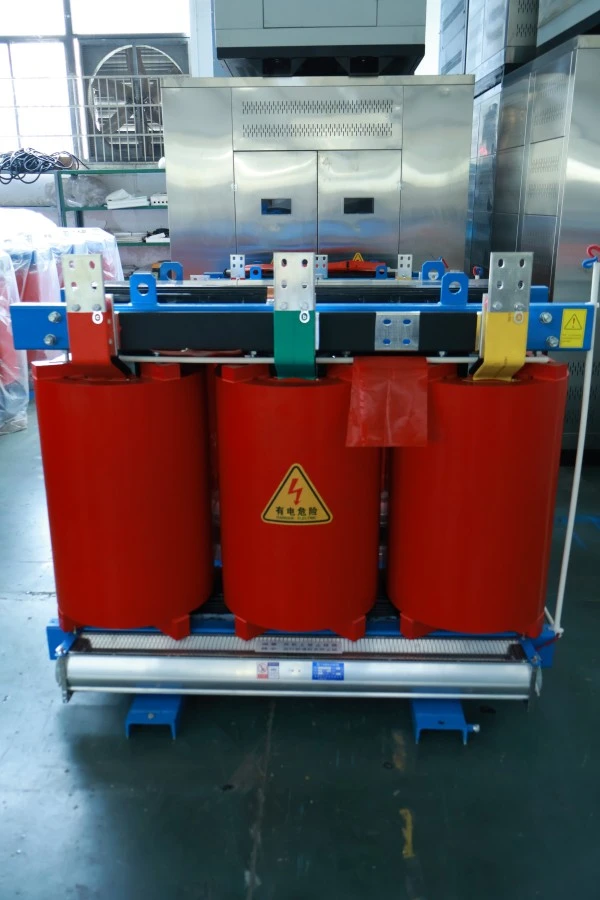

कनेक्शन आणि इंस्टॉलेशन : हाय व्होल्टेज साइड सिलिकॉन रबर पूर्णपणे ढालित/संपूर्ण इन्सुलेशन केबल टर्मिनल्स किंवा पारंपारिक टर्मिनल्स वापरते; कमी व्होल्टेज बाजू टिन-प्लेटेड कॉपर बसबार वापरते. ट्रान्सफॉर्मर तळाशी पोझिशनिंग आणि हालचाली सुलभ करण्यासाठी चॅनेल स्टील बेस आणि रोलर्ससह सुसज्ज आहे.

उत्पादन अर्ज

SCB13 कॉपर विंडिंग ड्राय टाईप पॉवर ट्रान्सफॉर्मर खालील परिस्थितींसाठी आदर्श आहे:

उंच इमारती आणि व्यावसायिक केंद्रे : तळघर किंवा उपकरणांच्या मजल्यावरील वितरण खोल्या, पॉवरिंग लिफ्ट, HVAC, प्रकाश व्यवस्था आणि अग्निसुरक्षा प्रणालींमध्ये स्थापित. त्याचे ज्वलनशील नसलेले वैशिष्ट्य इमारतीच्या अग्निशमन संकेतांना पूर्ण करते आणि कमी आवाज वरच्या मजल्यावरील रहिवाशांना त्रास देत नाही.

औद्योगिक आणि खाण उपक्रम: ऑटोमोबाईल उत्पादन प्रकल्प, इलेक्ट्रॉनिक घटक कारखाने आणि अचूक मशीनिंग कार्यशाळांमध्ये वीज वितरण प्रणाली. ऑल-कॉपर विंडिंग्स वारंवार मोटार स्टार्ट/स्टॉपमधून चालू होणाऱ्या वाढीचा सामना करतात, ज्यामुळे व्होल्टेजची चांगली स्थिरता मिळते.

नूतनीकरणक्षम ऊर्जा : वितरित पीव्ही पॉवर स्टेशनसाठी स्टेप-अप ग्रिड कनेक्शन, विंड फार्मसाठी सहायक पॉवर ट्रान्सफॉर्मर, ऊर्जा स्टोरेज सिस्टमसाठी आयसोलेशन ट्रान्सफॉर्मर. उच्च उर्जा कार्यक्षमतेमुळे वीज रूपांतरण नुकसान कमी होते.

वाहतूक पायाभूत सुविधा : सबवे स्टेशनसाठी स्टेशन सर्व्हिस ट्रान्सफॉर्मर, हाय-स्पीड रेल्वे सिग्नल इमारतींसाठी वीज पुरवठा, विमानतळ टर्मिनल पॉवर वितरण केंद्रे, पोर्ट शोअर पॉवर सिस्टम. ओलावा प्रतिरोध आणि शॉर्ट-सर्किट सहन करण्याची क्षमता रेल्वे ट्रान्झिटच्या उच्च विश्वासार्हतेच्या मागण्या पूर्ण करतात.

डेटा सेंटर्स आणि कम्युनिकेशन बेस स्टेशन्स : सर्व्हर, स्विच आणि यूपीएस सिस्टमसाठी स्वच्छ, स्थिर उर्जा प्रदान करणे. शांत ऑपरेशन (सामान्यत: 55dB खाली) डेटा सेंटर कर्मचाऱ्यांना त्रास देत नाही.

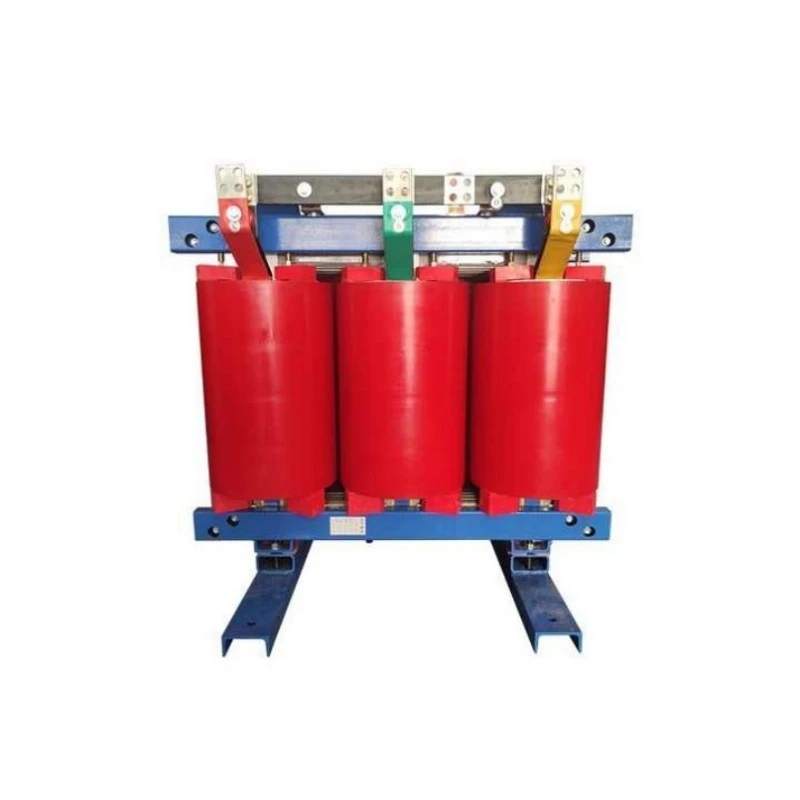

उत्पादन तपशील

कमी व्होल्टेज कॉपर फॉइल विंडिंग प्रक्रिया

विशेष फॉइल वाइंडिंग मशीनवर पूर्ण-रुंदीच्या कॉपर फॉइलचा वापर करून कमी व्होल्टेज विंडिंग्ज जखमेच्या आहेत. कोरोना डिस्चार्ज टाळण्यासाठी कॉपर फॉइलच्या कडा गोलाकार केल्या जातात. प्रत्येक वळणावर, डीएमडी प्री-प्रेग्नेटेड इन्सुलेशन पेपर आपोआप स्तरांमध्ये ठेवला जातो आणि ऑनलाइन टेंशन कंट्रोल हे सुनिश्चित करते की कॉपर फॉइल घट्ट आहे. वाइंडिंग पूर्ण झाल्यानंतर, संपूर्ण असेंब्ली इपॉक्सी रेजिन व्हॅक्यूम कास्टिंगसाठी एका मोल्डमध्ये ठेवली जाते, ज्यामुळे एक मोनोलिथिक, शून्य-मुक्त रचना तयार होते. ही प्रक्रिया वायर-वाऊंड स्ट्रक्चर्सच्या तुलनेत कमी व्होल्टेज विंडिंगची शॉर्ट-सर्किट सहन करण्याची क्षमता 30% पेक्षा जास्त सुधारते.

उच्च व्होल्टेज सेगमेंटेड लेयर विंडिंग

उच्च व्होल्टेज विंडिंग्स 4-6 सेगमेंट्स (पॅनकेक्स) मध्ये विभागले जातात, प्रत्येक सेगमेंट पुढे 2-4 स्तरांमध्ये विभागले जातात. विभागांमधील नलिका (किंवा एअर चॅनेल) उष्णतेचा अपव्यय सुधारतात, तर थर लावल्याने इंटरलेअर व्होल्टेज कमी होते. टॅप्स विशिष्ट विभागांच्या विशिष्ट वळणांमधून घेतले जातात आणि भिन्न रंगीत लीड्ससह चिन्हांकित केले जातात. कमीतकमी संपर्क प्रतिकार सुनिश्चित करण्यासाठी सर्व कनेक्शन आर्गॉन आर्क वेल्डिंग किंवा कोल्ड प्रेशर वेल्डिंग वापरतात.

कोर नॉइज रिडक्शन ट्रीटमेंट

कोअर लॅमिनेशन पूर्ण झाल्यानंतर, संपूर्ण कोर व्हॅक्यूम प्रेशरमध्ये विशेष तयार केलेला आवाज-कमी करणारे इन्सुलेटिंग वार्निश, सिलिकॉन स्टील शीट आणि शीट्स आणि क्लॅम्पिंग भागांमधील सूक्ष्म-स्पंदनांना ओलसर करून गर्भित केले जाते. उच्च-तापमानाचे सिलिकॉन रबर कुशन कोर आणि विंडिंग्स आणि विंडिंग आणि क्लॅम्पिंग भागांमध्ये ठेवलेले असतात. या उपचारांसह, घरातील रेफ्रिजरेटरच्या गुंजनाशी तुलना करता, नो-लोड आवाज 55dB (315kVA आणि त्यापेक्षा कमी) पेक्षा कमी ठेवता येतो.

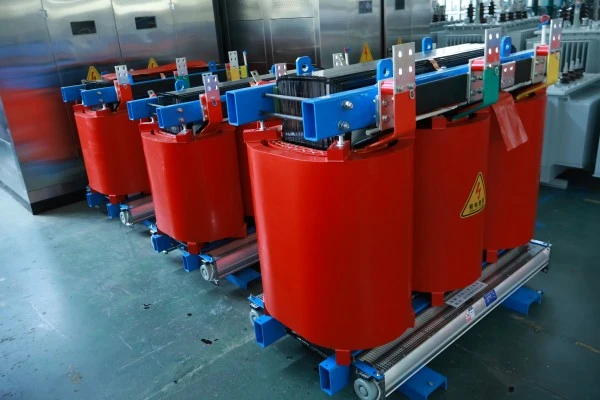

सर्वसमावेशक फॅक्टरी चाचणी

प्रत्येक SCB13 कॉपर विंडिंग ड्राय टाईप पॉवर ट्रान्सफॉर्मर कारखाना सोडण्यापूर्वी खालील चाचण्या घेतो: वळण प्रतिरोध मापन; व्होल्टेज गुणोत्तर मापन आणि वेक्टर गट पडताळणी; शॉर्ट-सर्किट प्रतिबाधा आणि लोड लॉस मापन; नो-लोड करंट आणि नो-लोड लॉस मापन; इन्सुलेशन प्रतिरोध आणि डायलेक्ट्रिक अपव्यय घटक मापन; लागू व्होल्टेज withstand चाचणी; प्रेरित व्होल्टेज withstand चाचणी; आंशिक डिस्चार्ज मापन. चाचणी डेटा स्वयंचलितपणे रेकॉर्ड केला जातो आणि शिपमेंटसह फॅक्टरी चाचणी अहवाल प्रदान केला जातो.

उत्पादन पॅरामीटर (विशिष्टता)

पॅकेजिंग आणि विक्रीनंतर

पॅकेजिंग पद्धत

1. ट्रान्सफॉर्मर बॉडी वॉटरप्रूफ पीई फिल्मने गुंडाळलेली, गंभीर क्षेत्रे मऊ संरक्षणात्मक पॅडिंगने झाकलेली आहेत.

2. फोर्कलिफ्ट हाताळणीसाठी पॅलेट बॉटम्ससह मजबूत एक्सपोर्ट-ग्रेड प्लायवुड क्रेटमध्ये पॅक केलेले.

3. वाहतुकीच्या कंपनाचे नुकसान टाळण्यासाठी विस्तारित पॉलीयुरेथेन किंवा हनीकॉम्ब कार्डबोर्ड कुशनिंगने भरलेल्या क्रेटचे आतील भाग.

4. बाहेरील स्पष्ट खुणा: गुरुत्वाकर्षण केंद्र, लिफ्टिंग पॉइंट्स, ओलावा-पुरावा, टिप देऊ नका.

विक्रीनंतरची सेवा

1. मोफत वॉरंटी कालावधी: शिपमेंटच्या तारखेपासून 12 महिने.

2. वॉरंटी कालावधी दरम्यान डिझाइन, साहित्य किंवा उत्पादन दोषांमुळे होणारे कोणतेही बिघाड आमच्या कंपनीद्वारे (वाजवी वाहतूक खर्चासह) दुरुस्त किंवा बदलले जाईल.
