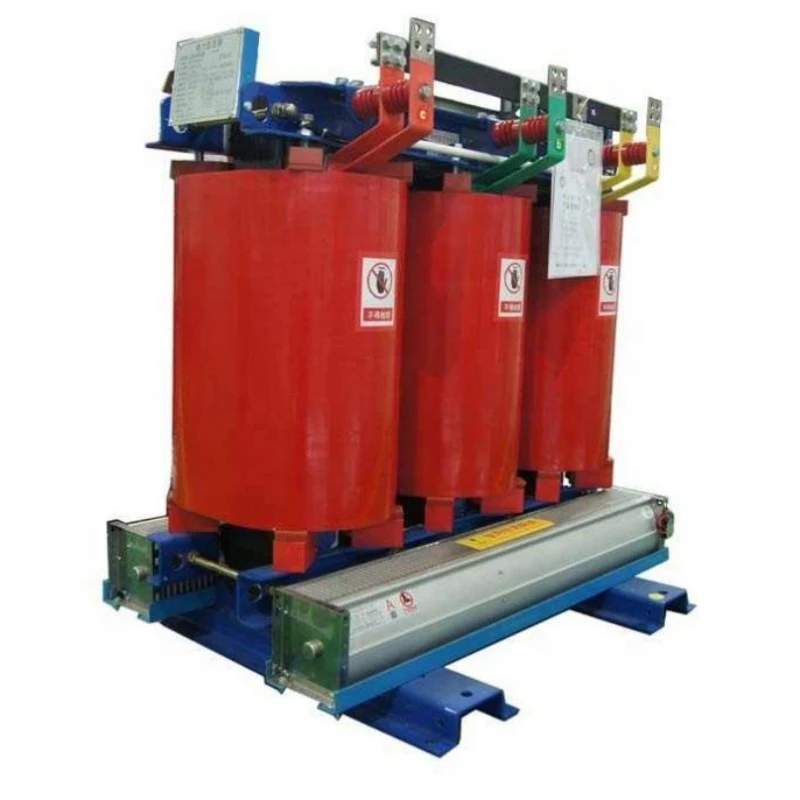

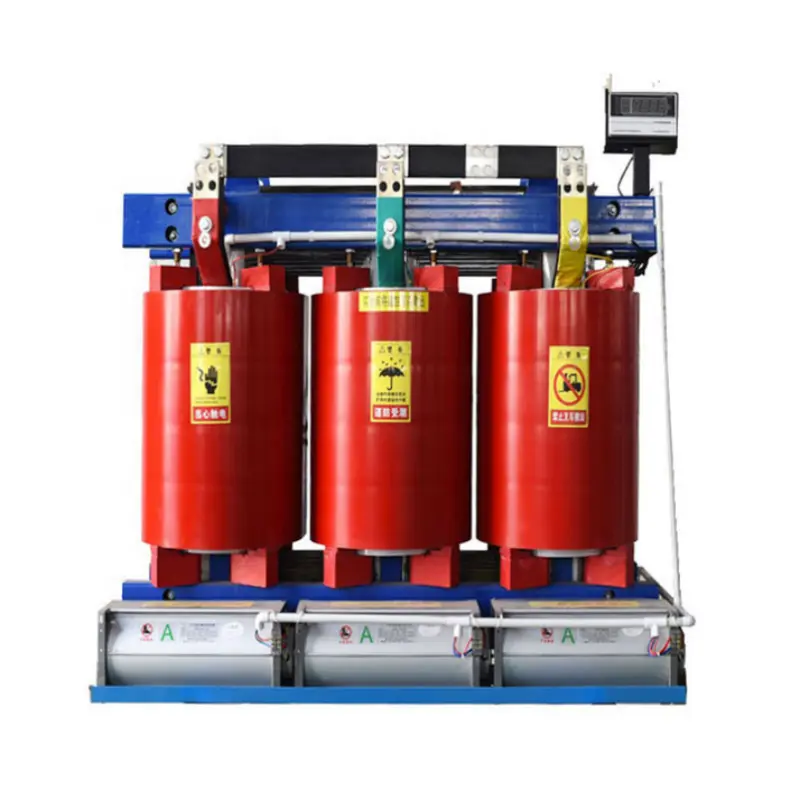

एअर कूलिंग आउटडोअर आयसोलेशन ड्राय टाइप ट्रान्सफॉर्मर

हे उत्पादन आउटडोअर-प्रकार, अलगाव-प्रकार,कोरड्या प्रकारचे ट्रान्सफॉर्मरएअर कूलिंग (ANAN) वापरणे. ते इन्सुलेशन किंवा उष्णता नष्ट करण्यासाठी कोणत्याही द्रव माध्यमावर अवलंबून नाही, परंतु त्याऐवजी तापमान वाढ नियंत्रित करण्यासाठी नैसर्गिक संवहन किंवा सक्तीने हवा कूलिंग वापरते.

ते काय करते?

1. इलेक्ट्रिकल आयसोलेशन : प्राथमिक आणि दुय्यम विंडिंग्समध्ये भौतिक विद्युत अडथळा निर्माण करते, प्रभावीपणे ग्राउंड लूपमध्ये व्यत्यय आणते, हार्मोनिक्स दाबते आणि ग्रिडमधून उच्च-फ्रिक्वेंसी हस्तक्षेप आणि सर्जेस फिल्टर करते, संवेदनशील भारांना "स्वच्छ" शक्ती प्रदान करते.

2. व्होल्टेज ट्रान्सफॉर्मेशन : विविध उपकरणांच्या वीज पुरवठ्याच्या गरजेनुसार, आवश्यकतेनुसार एसी व्होल्टेज वर किंवा पायऱ्या खाली करा.

3. सुरक्षितता संरक्षण : आयसोलेशन डिझाइनद्वारे, उच्च-व्होल्टेजच्या बाजूने थेट कर्मचाऱ्यांच्या संपर्कास प्रतिबंध करते, ज्यामुळे विद्युत शॉकचा धोका लक्षणीयरीत्या कमी होतो.

4. आउटडोअर ॲडॉप्टेशन : IP54 किंवा उच्च संरक्षण रेटिंगसाठी डिझाइन केलेले खडबडीत बंदिस्त वारा, पाऊस, धूळ, मीठ स्प्रे आणि दीर्घकालीन अतिनील प्रदर्शनास तोंड देण्यास सक्षम करते.

थोडक्यात, जेव्हा तुम्हाला कठोर बाहेरील वातावरणात सुरक्षित, स्वच्छ, देखभाल-मुक्त पॉवर आयसोलेशन आणि रूपांतरण सोल्यूशनची आवश्यकता असते, तेव्हा हे एअर कूलिंग आउटडोअर आयसोलेशन ड्राय टाइप ट्रान्सफॉर्मर हा मुख्य उपाय आहे.

उत्पादन फायदे

पारंपारिक तेल-विसर्जन किंवा मानक इनडोअर ड्राय-प्रकार ट्रान्सफॉर्मरच्या तुलनेत, हे उत्पादन पाच मुख्य फायदे देते:

1. शून्य प्रदूषण, देखभाल-मुक्त : तेल-मुक्त डिझाइन गळतीमुळे माती किंवा पाणी दूषित होण्याचा धोका पूर्णपणे काढून टाकते, तसेच वार्षिक तेल चाचणी आणि बदलीशी संबंधित देखभाल खर्च आणि डाउनटाइम. कठोर पर्यावरणीय नियमांच्या अंतर्गत बाह्य प्रकल्पांसाठी, हा एक निर्णायक फायदा आहे.

2. सुपीरियर आउटडोअर पर्यावरण सहिष्णुता : स्टेनलेस स्टील किंवा ॲल्युझिंक स्टीलपासून बनवलेल्या पूर्णतः सीलबंद वेल्डेड बाह्य संलग्नकांसह, व्हॅक्यूम प्रेशर इम्प्रेग्नेशन (VPI) प्रक्रिया आणि वर्ग H (180°C) इन्सुलेशन प्रणालीचा वापर करते. -25°C ते 50°C आणि सापेक्ष आर्द्रता 95% पर्यंत सभोवतालच्या तापमानात स्थिरपणे कार्य करते. मीठ फवारणी, बुरशीचे, आणि गंज करण्यासाठी प्रतिरोधक.

3. इलेक्ट्रिकल आयसोलेशनसह अंतिम सुरक्षितता : प्राथमिक आणि दुय्यम विंडिंग्समधील प्रबलित इन्सुलेशन 3kV ते 5kV (मॉडेलवर अवलंबून) च्या डायलेक्ट्रिक विसंड व्होल्टेज मिळवते. डीसी घटक, थर्ड हार्मोनिक्स आणि ग्रिडमधील विविध वाढ प्रभावांना प्रभावीपणे वेगळे करते, डाउनस्ट्रीम अचूक साधनांचे संरक्षण करते.

4. नैसर्गिक हवा कूलिंग, शांत आणि विश्वासार्ह : पंख्यांशिवाय उष्णतेचा अपव्यय करण्यासाठी हवेच्या संवहनावर अवलंबून असते (पर्यायी). तेल-विसर्जन केलेल्या ट्रान्सफॉर्मरपेक्षा ऑपरेटिंग आवाज लक्षणीयरीत्या कमी आहे. मुख्य घटकांमध्ये यांत्रिक भाग फिरवत नसल्यामुळे, अपयशांदरम्यानचा वेळ (MTBF) लक्षणीयरीत्या सुधारला आहे.

5. उच्च ओव्हरलोड क्षमता, आपत्कालीन परिस्थितीत वापरण्यायोग्य: सतत ऑपरेशनसाठी 120% पर्यंत आपत्कालीन ओव्हरलोड क्षमता, अल्पकालीन ऑपरेशनसाठी 150%. अनपेक्षित आउटडोअर लोड पीक दरम्यान (उदा. एकाच वेळी अनेक मोटर्स सुरू होतात), तात्काळ क्षमता वाढवण्याची गरज नाही, वापरकर्त्यासाठी मौल्यवान वेळ खरेदी करणे.

उत्पादन वैशिष्ट्ये

कोर : उच्च-पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील, स्टेप-लॅप जॉइंट प्रक्रिया, लक्षणीयरीत्या कमी होणारे नो-लोड लॉस आणि रोमांचक प्रवाह.

विंडिंग्स : दोन्ही उच्च आणि कमी व्होल्टेज विंडिंगमध्ये ऑल-कॉपर (ॲल्युमिनियम पर्यायी) कंडक्टर वापरतात, ज्याला Nomex® किंवा तत्सम अरामिड इन्सुलेशन पेपरने गुंडाळले जाते, व्हीपीआय व्हॅक्यूम इंप्रेग्नेशनद्वारे सॉल्व्हेंटलेस वार्निशसह प्रक्रिया केली जाते, एक मजबूत, आर्द्रता-प्रतिरोधक, उच्च-तापमान सहनशील संरचना बनवते.

आयसोलेशन स्ट्रक्चर : प्राथमिक आणि दुय्यम विंडिंग्स स्वतंत्र बॉबिन किंवा स्वतंत्र कोअर पायांवर जखमेच्या आहेत, त्यांच्या दरम्यान वैकल्पिक इलेक्ट्रोस्टॅटिक शील्ड आहे, कपलिंग कॅपेसिटन्स कमी करते आणि उत्कृष्ट उच्च-वारंवारता हस्तक्षेप सप्रेशन प्रदान करते.

संरक्षणात्मक संलग्नक : मानक IP54 संरक्षण (धूळ-घट्ट, स्प्लॅश-प्रूफ), IP65 पर्यायी. 2.0mm जाडीचे स्टेनलेस स्टील किंवा गॅल्व्हल्युम स्टीलचे बनलेले संलग्नक, ज्यामध्ये पर्जन्यरोधक छप्पर, स्टेनलेस स्टीलचे हवेशीर लूव्हर्स आणि अँटी-प्राय लॉक्स आहेत.

तापमान नियंत्रण प्रणाली : अंगभूत PTC किंवा PT100 RTD तापमान सेन्सर, अति-तापमान अलार्म, ट्रिप संरक्षण आणि स्वयंचलित पंखे सक्रिय करण्यासाठी (पर्यायी पंखे स्थापित केले असल्यास) स्मार्ट तापमान नियंत्रकाशी कनेक्ट करण्यायोग्य.

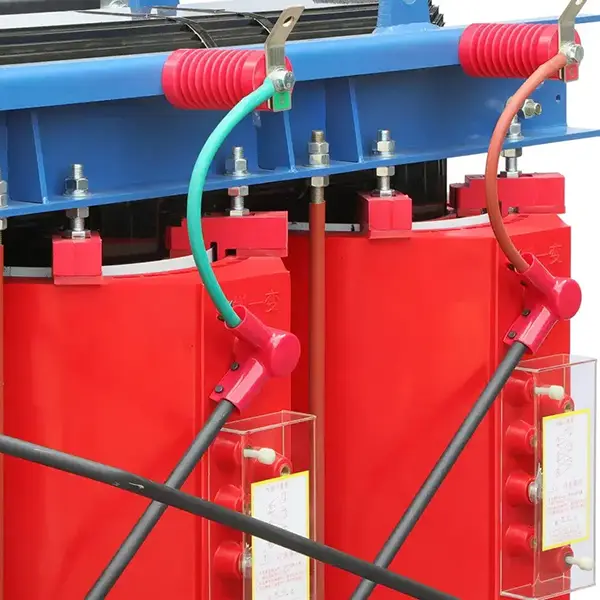

टर्मिनल्स : सिलिकॉन रबर सील आणि केबल ग्रंथीच्या नोंदी असलेला आउटडोअर हाय-व्होल्टेज जंक्शन बॉक्स. लो-व्होल्टेज बाजू टिन-प्लेटेड कॉपर बसबार किंवा वॉटरप्रूफ कनेक्टर वापरते.

उत्पादन अर्ज

हे एअर कूलिंग आउटडोअर आयसोलेशन ड्राय टाइप ट्रान्सफॉर्मर खालील परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते:

नूतनीकरणक्षम ऊर्जा निर्मिती : पीव्ही पॉवर प्लांट आणि विंड फार्म स्किड-माउंटेड सबस्टेशनच्या कमी-व्होल्टेज बाजूला अलगाव, ग्रिड कनेक्शन किंवा स्थानिक वीज पुरवठ्यापूर्वी इन्व्हर्टर आउटपुट व्होल्टेज वेगळे करणे.

आउटडोअर इंडस्ट्रियल इक्विपमेंट: ऑइल ड्रिलिंग प्लॅटफॉर्म, ओपन-पिट माइन क्रशर, पोर्ट शोअर पॉवर सिस्टम, टनेल बोरिंग मशीन (शिल्ड मशीन), ग्रिडला नुकसान होण्यापासून रोखण्यासाठी वीज पुरवठा अलगाव.

तात्पुरती आणि आणीबाणीची शक्ती : बाहेरील कार्यक्रम, क्रीडा स्पर्धा आणि आपत्ती निवारण साइटसाठी जनरेटर आउटपुट अलगाव, ऑडिओ, व्हिडिओ आणि नियंत्रण उपकरणांसाठी स्वच्छ ऊर्जा प्रदान करते.

चार्जिंग इन्फ्रास्ट्रक्चर: आउटडोअर डीसी फास्ट चार्जरसाठी इनपुट आयसोलेशन ट्रान्सफॉर्मर, चार्जिंग मॉड्यूल्सचे संरक्षण करताना ग्रिडमध्ये हार्मोनिक फीडबॅक प्रतिबंधित करते.

स्मार्ट ग्रिड आणि वितरण : स्टेशन सर्व्हिस किंवा आउटडोअर रिंग मेन युनिट्स आणि कॉम्पॅक्ट सबस्टेशन्समध्ये आयसोलेशन ट्रान्सफॉर्मर, ऑटोमेशन टर्मिनल्स (DTU/FTU) साठी सुरक्षित, विश्वासार्ह उर्जा प्रदान करतात.

उत्पादन तपशील

व्हीपीआय व्हॅक्यूम प्रेशर इंप्रेग्नेशन प्रक्रिया

सर्व विंडिंग्स व्हॅक्यूम अंतर्गत सॉल्व्हेंटलेस इन्सुलेट वार्निशने गर्भित केले जातात, ज्यामुळे अंतर्गत हवा काढून टाकली जाते आणि वार्निश पूर्णपणे वळण, थर आणि जमिनीवर प्रवेश करू देते. बरे केल्यानंतर, ते थर्मल चालकता, यांत्रिक शक्ती आणि ओलावा प्रतिरोधकता प्रमाणित गर्भधारणेच्या प्रक्रियेपेक्षा खूप जास्त असलेली एक अखंड "ठोस" रचना तयार करते.

आउटडोअर-विशिष्ट जंक्शन बॉक्स

लो-व्होल्टेज आउटलेट बॉक्समध्ये कॉपर बसबार दरम्यान पुरेशी इलेक्ट्रिकल क्लिअरन्स (>20 मिमी) सह ज्वाला-प्रतिरोधक इन्सुलेट सपोर्ट पॅनेल आहे. केबल एंट्रीमध्ये मल्टी-सील गॅस्केट आणि केबल ग्रंथींचा वापर केला जातो, विविध आर्मर्ड किंवा रबर-शीथ केबल्सशी सुसंगत, बॉक्समध्ये केबलच्या बाजूने ओलावा प्रवेश प्रतिबंधित करते.

हेवी-ड्यूटी स्टेनलेस स्टील एन्क्लोजर

लेसर कटिंग, सीएनसी बेंडिंग आणि रोबोटिक वेल्डिंग वापरून एन्क्लोजर तयार केले जाते, सर्व सीम सतत सील केले जातात. दरवाजांमध्ये तीन-बिंदू लॉकिंग हँडल आणि हवामान-प्रतिरोधक सीलिंग गॅस्केट आहेत. वरच्या कव्हरची रचना रेन शील्डच्या रूपात केली गेली आहे आणि त्यात सोयीस्कर आउटडोअर होईस्टिंगसाठी डोळा उचलणे समाविष्ट आहे.

पॅकेजिंग, वितरण आणि विक्रीनंतर

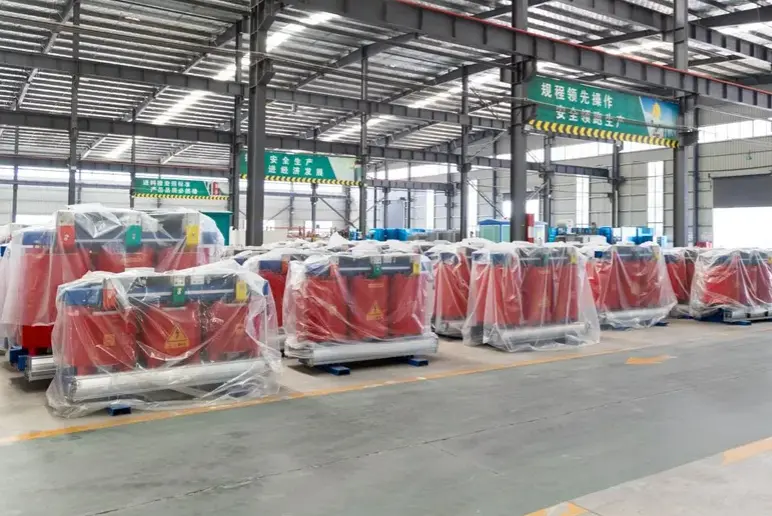

पॅकेजिंग पद्धत

1. ट्रान्सफॉर्मर बॉडी ओलावा-प्रूफ पीई फिल्मने गुंडाळलेली आहे, आत डेसिकेंट ठेवलेले आहे.

2. हेवी-ड्युटी लाकडी क्रेट्स किंवा फ्युमिगेशन-फ्री प्लायवुड बॉक्सेसमध्ये पॅक केलेले (निर्यात मानकांची पूर्तता करणारे), उच्च-घनतेच्या फोमने वेढलेले किंवा कुशनिंगसाठी हवेने भरलेल्या पिशव्या.

3. बॉक्सच्या बाहेरील बाजूस "मॉइश्चर प्रूफ", "फ्रेजाइल", आणि "दिस वे अप" सारखी लेबले चिकटलेली.

वितरण पद्धत

1. देशांतर्गत: समर्पित लॉजिस्टिक ट्रक (लहान क्षमता डेपॉन/एसएफ एक्सप्रेस द्वारे जड वस्तू पाठवल्या जाऊ शकतात).

2. निर्यात: सीमाशुल्क दस्तऐवजीकरणासह सागरी, रेल्वे किंवा हवाई मालवाहतूकीची व्यवस्था.

विक्रीनंतरची सेवा

1. वॉरंटी कालावधी: पावतीच्या तारखेपासून 12 महिने.

2. वॉरंटी कालावधी दरम्यान मॅन्युफॅक्चरिंग दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली.

वारंवार विचारले जाणारे प्रश्न (प्रश्नोत्तरे)

Q1: हा एअर कूलिंग आउटडोअर आयसोलेशन ड्राय टाईप ट्रान्सफॉर्मर नेहमीच्या तेलात बुडवलेल्या ट्रान्सफॉर्मरच्या तुलनेत जास्त गरम होऊन जळण्याची शक्यता नाही का?

उत्तर: अगदी उलट. तेलापेक्षा हवेची थर्मल चालकता कमी असली तरी आमचे उत्पादन क्लास एच इन्सुलेशन (180°C साठी रेट केलेले) आणि VPI व्हॅक्यूम गर्भाधान प्रक्रिया वापरते. विंडिंग्समधून उष्णता कार्यक्षमतेने वाहून नेली जाते आणि बंदिस्तातून विसर्जित केली जाते. त्याच क्षमतेसाठी, आमच्या डिझाइनमध्ये तापमान वाढीचा मार्जिन मोठा आहे, ज्यामुळे पारंपारिक युनिट्समध्ये तेल गळती आणि त्यानंतरच्या कमी तेलाच्या पातळीमुळे होणारे बर्नआउट बिघाड होण्याची शक्यता कमी होते. आमचेएअर कूलिंग आउटडोअर आयसोलेशन ड्राय टाइप ट्रान्सफॉर्मर40 डिग्री सेल्सिअस बाह्य परिस्थितीमध्ये पूर्ण भार असताना देखील इन्सुलेशन मर्यादेपेक्षा कमी गरम ठिकाण तापमानासह कार्य करते.

प्रश्न 2: पावसाळ्याच्या दिवसांत घराबाहेर, पावसाचे पाणी कूलिंग लूव्हर्समधून आत शिरून आत शॉर्ट सर्किट होणार नाही का?

उत्तर: नाही. आमचे संलग्न संरक्षण रेटिंग IP54 आहे. लूव्हर्समध्ये अंतर्गत चक्रव्यूह-शैलीतील चॅनेल आणि मेटल मेश स्क्रीन आहे. चाचण्या दर्शवितात की 10 मिमी प्रति मिनिट पावसाच्या तीव्रतेने समोरून थेट फवारणी केली तरी आतील भाग पूर्णपणे कोरडा राहतो. सर्व केबल एंट्री पोर्ट स्फोट-श्रेणी सीलबंद ग्रंथी वापरतात, ज्यामुळे ओलावा प्रवेशाचा कोणताही मार्ग पूर्णपणे अवरोधित होतो.

तांत्रिक तपशील सारणी
