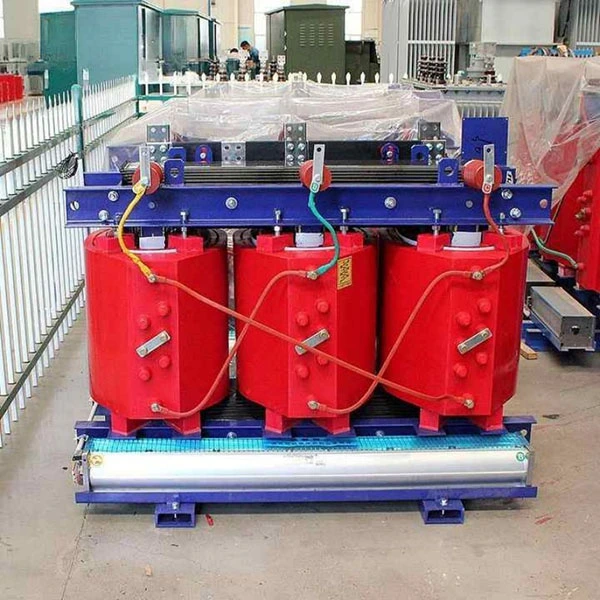

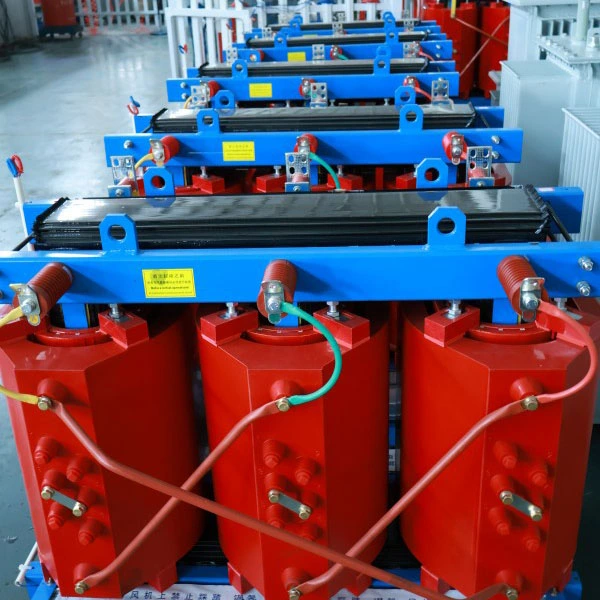

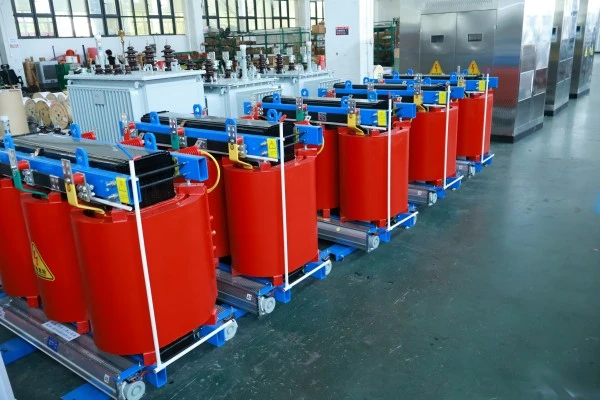

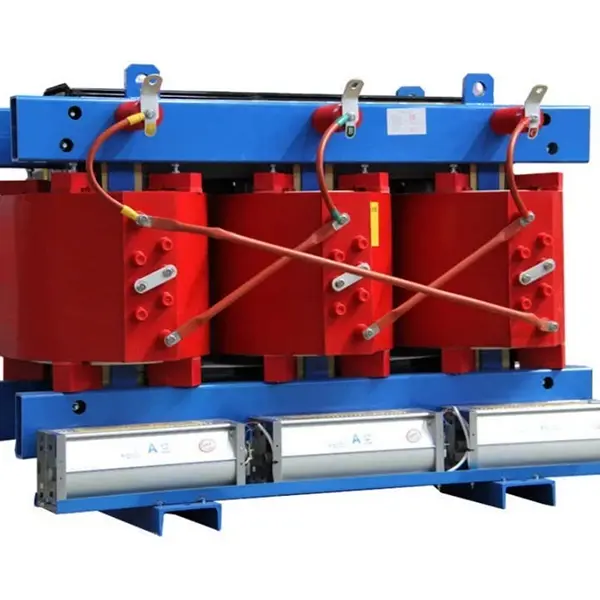

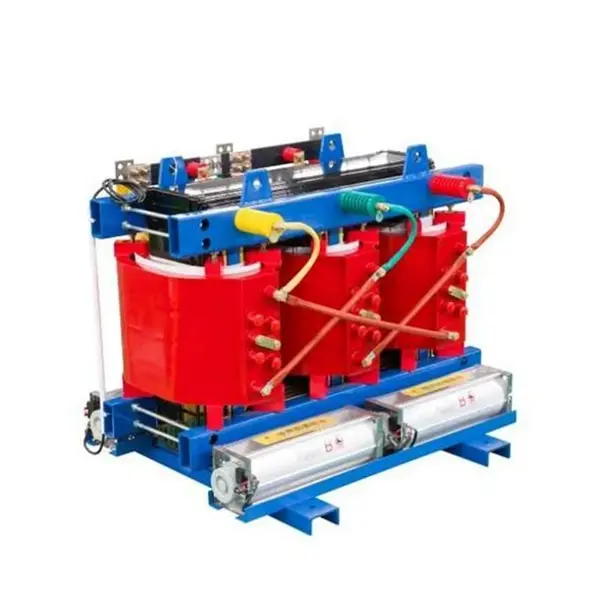

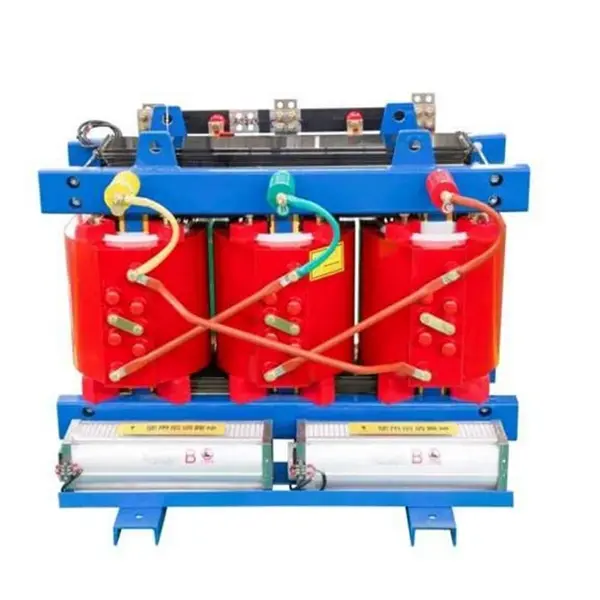

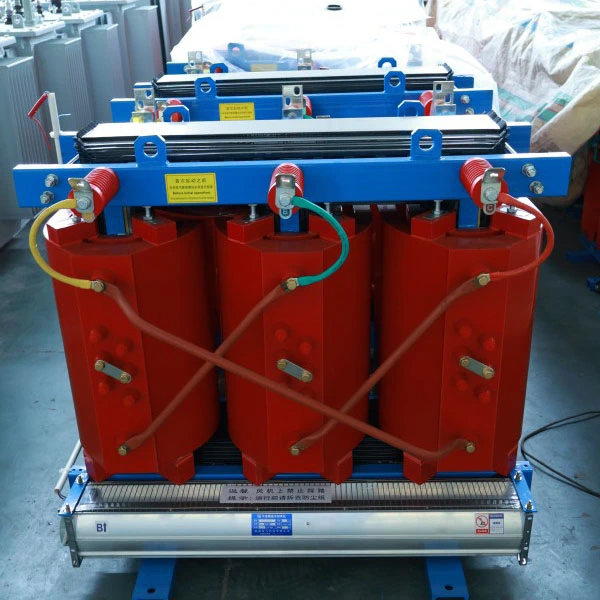

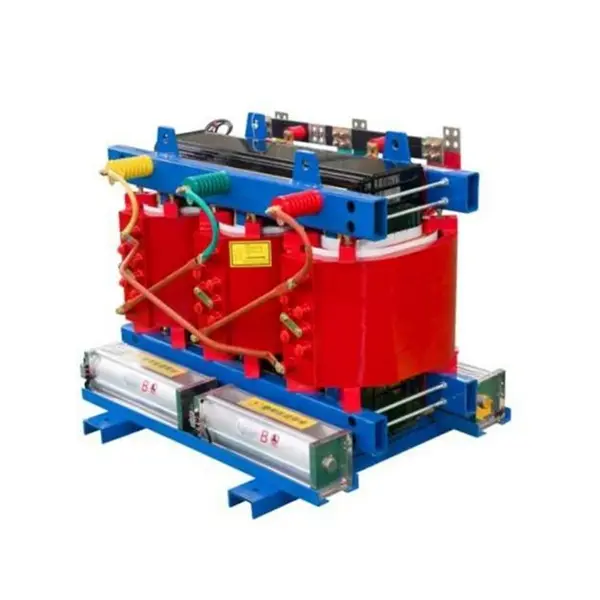

SCB13 800kva इपॉक्सी रेजिन कास्ट पॉवर ट्रान्सफॉर्मर

हे उपकरण काय आहे?

SCB13-800kVA इपॉक्सी रेझिन कास्ट पॉवर ट्रान्सफॉर्मर हा तीन-फेज पॉवर ट्रान्सफॉर्मर आहे जो व्हॅक्यूम इपॉक्सी रेजिन कास्टिंग प्रक्रियेचा वापर करून तयार केला जातो. हे कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या ऊर्जा-कार्यक्षम कुटुंबाशी संबंधित आहे.

मॉडेल कोड ब्रेकडाउन:

● S – तीन टप्पा

● C – कास्ट राळ (Epoxy)

● B – लो-व्होल्टेज फॉइल विंडिंग

● 13 – कार्यप्रदर्शन मालिका कोड, ऊर्जा कार्यक्षमता पातळी दर्शवितो

ते काय करते?

या उपकरणाचे मुख्य कार्य म्हणजे उच्च व्होल्टेज (10kV किंवा 35kV) कमी व्होल्टेज (400V/380V) वर खाली करणे, विविध विद्युत भारांना सुरक्षित आणि स्थिर उर्जा प्रदान करणे. पारंपारिक तेलाने भरलेल्या ट्रान्सफॉर्मरच्या विपरीत, ते थंड करण्यासाठी इन्सुलेट तेल वापरत नाही. त्याऐवजी, ते नैसर्गिक हवा थंड करून इपॉक्सी सॉलिड इन्सुलेशन वापरून चालते.

उत्पादन वर्णन

SCB13-800kVA इपॉक्सी रेझिन कास्ट पॉवर ट्रान्सफॉर्मर एक उच्च-कार्यक्षमता आहे,थ्री-फेज ड्राय-टाइप ट्रान्सफॉर्मरआधुनिक वीज वितरणासाठी डिझाइन केलेले. यात इपॉक्सी रेझिन व्हॅक्यूम कास्टिंग, लो-व्होल्टेज फॉइल विंडिंग आणि GB 20052-2020 लेव्हल 2 ऊर्जा कार्यक्षमता मानके (लेव्हल 1 जवळ येत आहे) यांची वैशिष्ट्ये आहेत. ऊर्जेची बचत, अग्निसुरक्षा आणि विश्वासार्हतेची मागणी करणाऱ्या अनुप्रयोगांसाठी आदर्श.

10kV/0.4kV (6kV, 20kV किंवा 35kV साठी सानुकूल करण्यायोग्य) च्या मानक व्होल्टेज गुणोत्तरासह 800kVA वर रेट केलेले. ऑइल-फ्री इपॉक्सी सॉलिड इन्सुलेशनमुळे गळती, आग आणि स्फोटाचे धोके दूर होतात, ज्यामुळे ते उंच इमारती, भुयारी मार्ग, रुग्णालये, डेटा सेंटर्स आणि रासायनिक वनस्पतींसाठी योग्य बनते.

मुख्य विद्युत कार्यप्रदर्शन: नो-लोड लॉस ≤1090W, लोड लॉस (120°C) ≤6260W, शॉर्ट-सर्किट प्रतिबाधा 6% (ॲडजस्टेबल 4%-10%), आंशिक डिस्चार्ज ≤5pC, आणि आवाज ≤55dB 1 मीटरवर.

BA सिस्टम इंटिग्रेशनसाठी बुद्धिमान तापमान नियंत्रण प्रणाली (PT100 सेन्सर्स, ऑटो फॅन स्टार्ट/स्टॉप, ओव्हरहीट अलार्म आणि ट्रिप) आणि RS485 कम्युनिकेशनसह सुसज्ज. VPI कास्टिंग प्रक्रिया ओलावा-प्रूफ, ज्वाला-प्रतिरोधक एन्केप्सुलेशन सुनिश्चित करते. कोर स्टेप-लॅप जोड्यांसह उच्च-पारगम्यता सिलिकॉन स्टील वापरते. मानक संरक्षण IP20 (IP23 पर्यायी).

30 वर्षांच्या डिझाइन लाइफसह आणि किमान देखभालीसह, SCB13-800kVA नवीन किंवा अपग्रेड केलेल्या वितरण प्रणालींसाठी एक विश्वासार्ह, किफायतशीर पर्याय आहे.

उत्पादन अर्ज

ठराविक अनुप्रयोग:

उंच इमारती, व्यावसायिक संकुल, रुग्णालये, डेटा सेंटर्स, भुयारी रेल्वे स्टेशन, विमानतळ, रासायनिक संयंत्रे, नूतनीकरणक्षम ऊर्जा केंद्रे आणि कोणतीही जागा जिथे अग्निसुरक्षा आवश्यक आहे.

उत्पादन वैशिष्ट्य

उच्च कार्यक्षमता आणि ऊर्जा बचत – कमी ऑपरेटिंग खर्च

SCB11 मालिकेच्या तुलनेत नो-लोड लॉस 20%-37% कमी झाले; लोड लॉस 15%-30% ने कमी

ठराविक 800kVA नो-लोड लॉस ≤ 1090W, लोड लॉस (120°C वर) ≤ 6260W

जीबी 20052-2020 पातळी 2 ऊर्जा कार्यक्षमता मानके पूर्ण करते; काही पॅरामीटर्स लेव्हल 1 पर्यंत पोहोचतात

आर्थिक लाभाची गणना:

मानक SCB11 ट्रान्सफॉर्मरच्या तुलनेत, प्रति वर्ष 8,000 ऑपरेटिंग तासांवर आधारित $0.11/kWh, वार्षिक वीज बचत अंदाजे $2,000-$2,700 आहे. किंमतीतील फरक सुमारे 3 वर्षांत वसूल केला जातो.

सुरक्षितता आणि विश्वासार्हता - शून्य जोखमीसह अग्निरोधक आणि स्फोट-पुरावा

मुख्य फायदे:

सेल्फ-विझवणे: इपॉक्सी रेझिन इग्निशन पॉइंट > 300°C; ज्वाला पसरत नाही आणि उष्णता स्त्रोत काढून टाकल्यावर ती विझते

तेल-मुक्त डिझाइन: तेल गळती, आग आणि स्फोट जोखीम पूर्णपणे काढून टाकते; तेल कंटेन्मेंट पिटची गरज नाही

उच्च शॉर्ट-सर्किट सहन करण्याची क्षमता: व्हॅक्यूम कास्टिंगद्वारे तयार केलेली उच्च-शक्तीची फायबरग्लास-प्रबलित रचना शॉर्ट-सर्किट सहन करण्याची क्षमता 30% पेक्षा जास्त वाढवते.

अत्यंत कमी आंशिक डिस्चार्ज: आंशिक डिस्चार्ज 5pC च्या खाली नियंत्रित केला जाऊ शकतो, लक्षणीयपणे इन्सुलेशन वृद्धत्व कमी करते

वास्तविक ग्राहकांच्या चिंतांना संबोधित करणे:

प्रश्न: उंच इमारतीच्या तळघरात ट्रान्सफॉर्मर बसवताना, अग्निशामक तपासणी कशावर जास्त लक्ष केंद्रित करते?

A: अग्निशमन अधिकारी प्रामुख्याने "आग पसरण्याचा धोका" आणि "विषारी धुराचे उत्सर्जन" यावर लक्ष केंद्रित करतात. आमचे SCB13 इपॉक्सी रेझिन कास्टिंग वापरते, जे मूळतः ज्वाला-प्रतिरोधक असते आणि जळल्यावर हॅलोजनेटेड विषारी वायू तयार करत नाहीत (GB/T 1094.11-2022 नुसार). हा एक मोठा फायदा आहे की तेलाने भरलेले ट्रान्सफॉर्मर जुळू शकत नाहीत. या वैशिष्ट्यामुळे प्रथम आणि द्वितीय श्रेणीतील शहरांमधील अनेक व्यावसायिक संकुल आणि रुग्णालय प्रकल्पांनी कठोर अग्निसुरक्षा पुनरावलोकने पास केली आहेत.

प्रश्न: कोरड्या प्रकारचे ट्रान्सफॉर्मर आर्द्रतेस संवेदनशील असतात. ते दक्षिणेकडील प्रदेशात पावसाळ्यात काम करू शकतात का?

A: पारंपारिक ड्राय-प्रकारचे ट्रान्सफॉर्मर खरोखरच आर्द्रतेसाठी संवेदनशील असतात, परंतु आमचे SCB13 व्हॅक्यूम कास्टिंग प्रक्रियेचा वापर करते जेथे इपॉक्सी रेजिन पूर्णपणे विंडिंग्समध्ये समाविष्ट करते, एक सीलबंद इन्सुलेशन थर तयार करते. कोर आणि क्लॅम्पिंग हार्डवेअरला 100% सापेक्ष आर्द्रता असलेल्या वातावरणात सामान्य कार्य करण्यास अनुमती देऊन विशेष गंजरोधक उपचार केले जातात. शटडाउन नंतर पुन्हा सुरू करण्यापूर्वी कोरडे उपचार आवश्यक नाही.

स्मार्ट मॉनिटरिंग - एका दृष्टीक्षेपात तापमान

मानक बुद्धिमान तापमान नियंत्रण प्रणाली:

रिअल-टाइम तापमान निरीक्षणासाठी प्रत्येक फेज वाइंडिंगमध्ये प्री-एम्बेडेड PT100 प्लॅटिनम रेझिस्टन्स सेन्सर्स

कंट्रोलर चक्रीयपणे थ्री-फेज वाइंडिंग तापमान प्रदर्शित करतो – वाचण्यास सोपे

तळाशी माउंट केलेले कुलिंग पंखे स्वयंचलितपणे सुरू/थांबते (>100°C वर सुरू होते, <80°C वर थांबते)

अतितापमान अलार्म (ॲडजस्टेबल सेटपॉईंट) आणि जास्त तापमान ट्रिप संरक्षण प्रदान करते

कमी आवाज ऑपरेशन - शांत आणि विना-व्यत्यय

मोजलेला डेटा:

800kVA आणि त्याखालील, आवाज पातळी ≤ 55dB उपकरणापासून 1 मीटर मोजली

45° पूर्ण स्टेप्ड लॅप कोर जॉइंट टेक्नॉलॉजी + कंपन डॅम्पिंग पॅड आणखी 5-8dB ने आवाज कमी करू शकतात

मजबूत ओव्हरलोड क्षमता - जेव्हा ते सर्वात महत्त्वाचे असते तेव्हा विश्वसनीय

ओव्हरलोड क्षमता पॅरामीटर्स:

नैसर्गिक कूलिंग (AN) - 100% लोडवर सतत ऑपरेट करू शकते

फोर्स्ड एअर कूलिंग (AF) - क्षमता 40-50% ने वाढवता येते

2 तासांसाठी 150% रेट केलेले लोड सहन करू शकते

अर्ज परिस्थिती:

उन्हाळ्यातील पीक डिमांड पीरियड्स, क्रिटिकल इव्हेंट पॉवर प्रोटेक्शन, एक ट्रान्सफॉर्मर अयशस्वी झाल्यावर तात्पुरते लोड शेअरिंग – या "गंभीर क्षणांमध्ये," SCB13 ची ओव्हरलोड क्षमता वीज पुरवठा सातत्य सुनिश्चित करते.

देखभाल-मुक्त - कष्टहीन आणि चिंतामुक्त

देखभाल फायदे:

तेल-मुक्त - नियतकालिक तेल गाळण्याची प्रक्रिया किंवा तेल क्रोमॅटोग्राफी चाचणीची आवश्यकता नाही

गुळगुळीत वळण पृष्ठभाग - धूळ सहज जमा होत नाही

कोणतेही हलणारे भाग नाहीत - अत्यंत कमी अपयश दर

दैनंदिन देखरेखीसाठी फक्त तापमानाचे प्रदर्शन तपासणे आणि कूलिंग एअर नलिका साफ करणे आवश्यक आहे

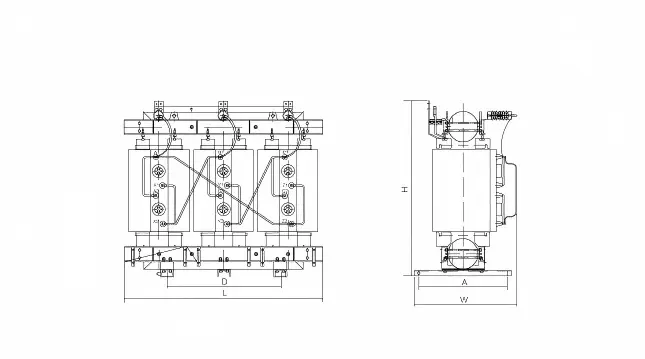

उत्पादन पॅरामीटर (विशिष्टता)

विक्रीनंतरची सेवा वचनबद्धता

वॉरंटी कालावधी: शिपमेंटच्या तारखेपासून 12 महिने (सशुल्क सेवा करारासह 36 किंवा 60 महिन्यांपर्यंत वाढवता येईल)

तांत्रिक समर्थन: आजीवन विनामूल्य तांत्रिक सल्लामसलत; निवड टप्प्यात लोड गणना आणि समाधान ऑप्टिमायझेशन

फील्ड सर्व्हिस: इन्स्टॉलेशन मार्गदर्शन, कमिशनिंग सहाय्य, फॉल्ट हाताळणी (वारंटी दरम्यान विनामूल्य, वॉरंटीनंतर खर्चावर आधारित)

स्पेअर पार्ट्सचा पुरवठा: तापमान नियंत्रक, पंखे, सेन्सर आणि इतर सामान्य भाग स्टॉकमध्ये ठेवले आहेत; कुरिअरद्वारे दुसऱ्या दिवशी डिलिव्हरी
