ताजिकिस्तान सबस्टेशन प्रकल्प: MV स्विचगियर आणि HV उपकरणे बसवणे

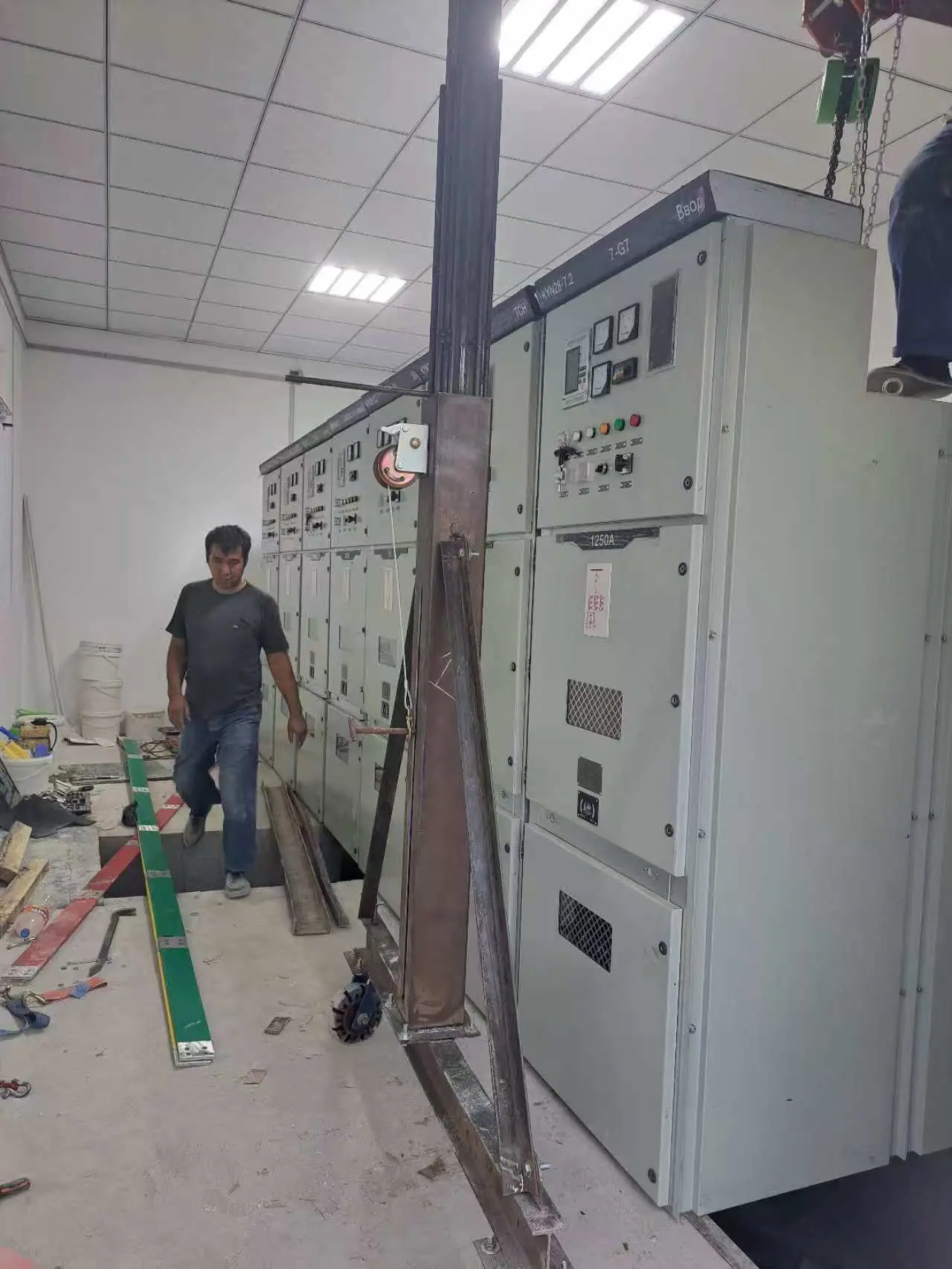

आकृती 1 - इनडोअर स्विचगियर कॅबिनेटची स्थापना स्टेज

प्रतिमा प्रकल्पाचे मुख्य नियंत्रण कक्ष दर्शविते, जेथेमध्यम-व्होल्टेज स्विचगियरआमच्या कंपनीने पुरवलेले जागोजागी स्थापित केले जात आहे. उपकरणांमध्ये मानक कॅबिनेट डिझाइनची वैशिष्ट्ये आहेत, ज्यामध्ये अंगभूत सर्किट ब्रेकर्स, संरक्षण आणि मापन उपकरणे, तसेच ऑपरेटिंग सर्किट्स समाविष्ट आहेत, वीज प्रणालीचे सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी सबस्टेशनसाठी विश्वसनीय वीज वितरण संरक्षण आणि नियंत्रण कार्ये प्रदान करतात.

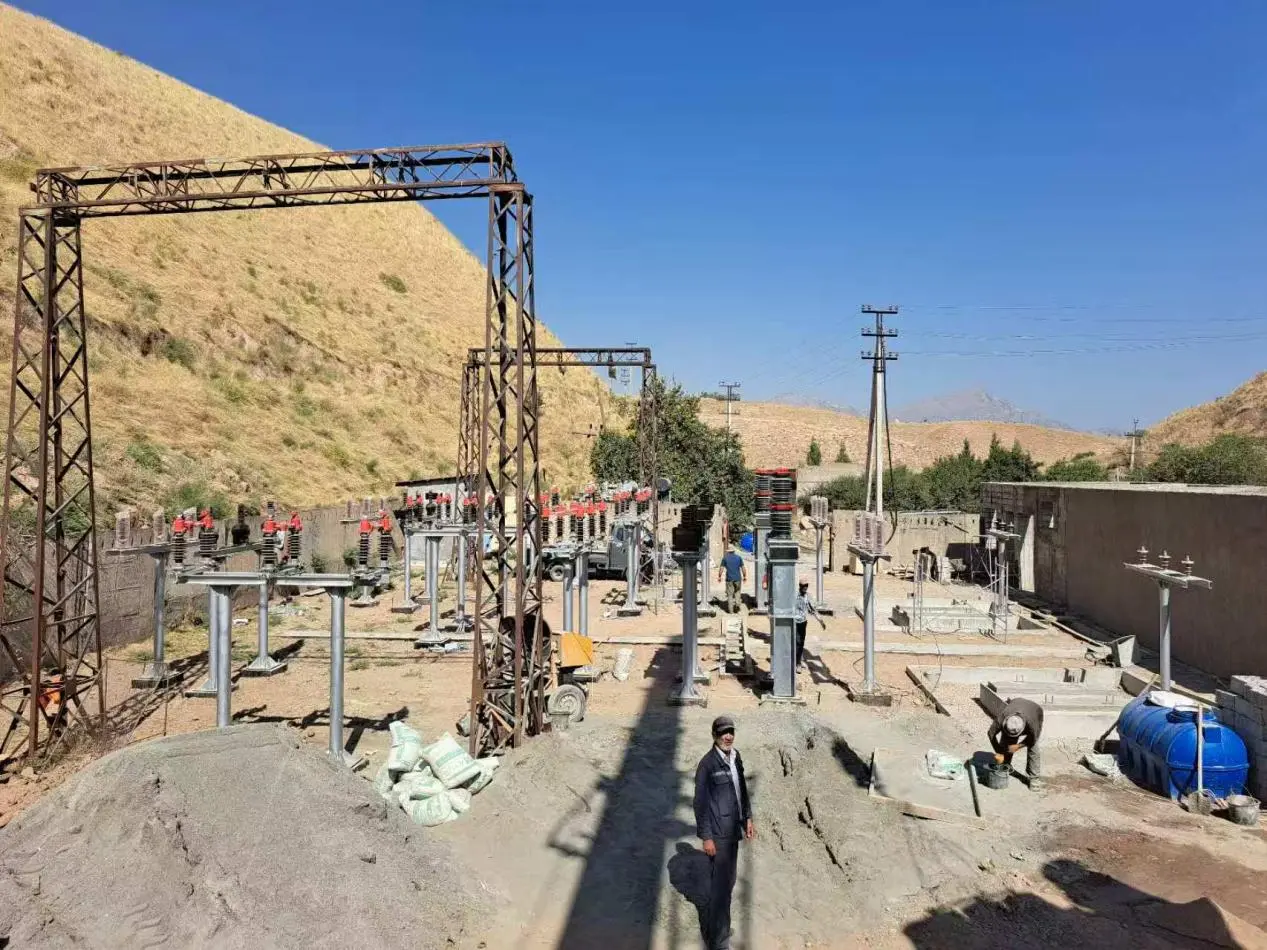

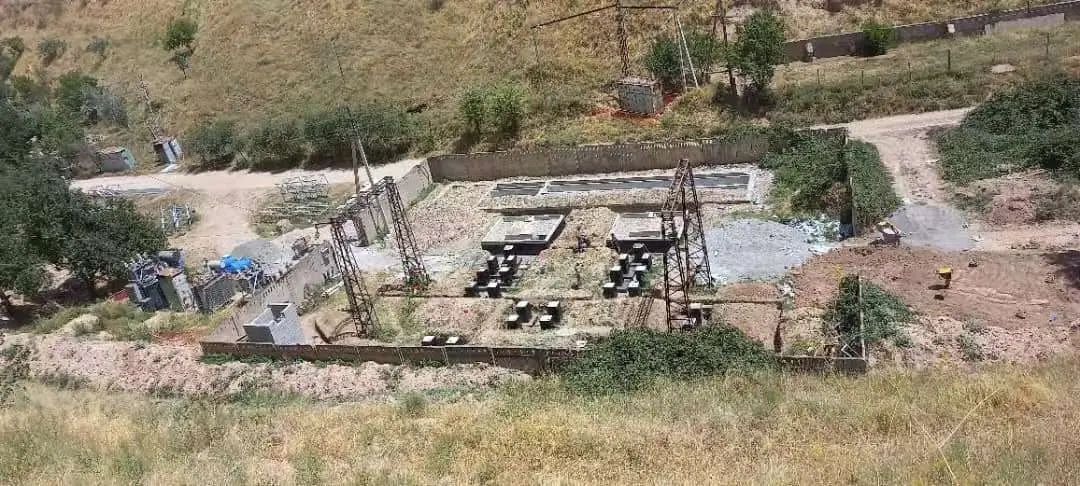

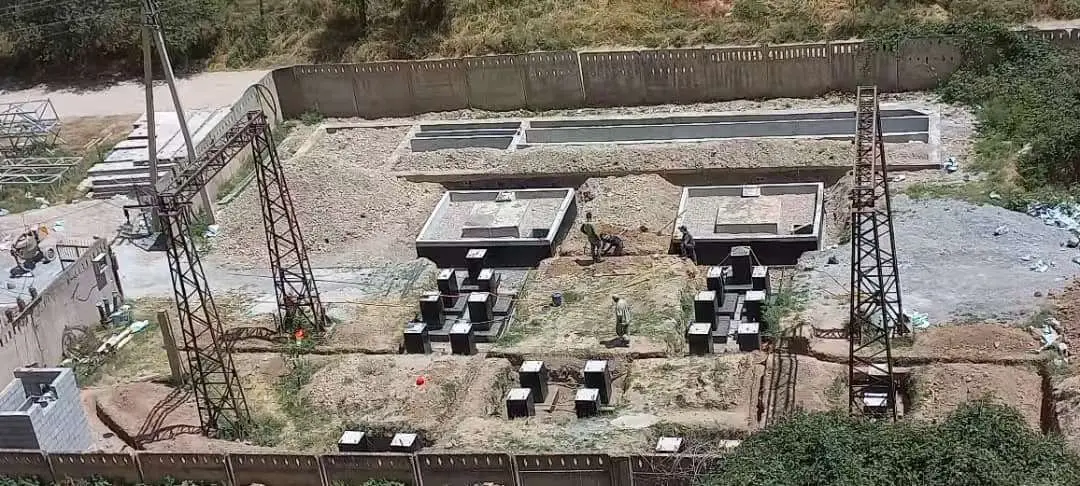

आकडे 2-4:हा प्रकल्प डोंगराळ भागात आहे, जिथे सिव्हिल इंजिनिअरिंग फाउंडेशन आणि बाह्य संरचनात्मक फ्रेमवर्क एकाच वेळी बांधले जात आहेत. इक्विपमेंट फाउंडेशन ओतणे आणि फ्रेमवर्क इन्स्टॉलेशन यासारखी महत्त्वाची कामे साइटवर पूर्ण झाली आहेत, त्यानंतरच्या मुख्य उपकरणांच्या स्थापनेसाठी पाया घालणे. आमच्या कंपनीने संपूर्ण बांधकाम प्रक्रियेत पूर्ण सहाय्य प्रदान केले आहे, प्रकल्पाची वेळेवर प्रगती सुनिश्चित करण्यासाठी तांत्रिक सहाय्य आणि उपकरणे वितरण सेवा प्रदान केल्या आहेत.

आकृती 5 - मुख्य बाह्य उपकरणांची स्थापना साइट

मुख्य ट्रान्सफॉर्मर, हाय-व्होल्टेज डिस्कनेक्टर्स आणि बसबारची रचना क्रमाने स्थापित केली गेली आहे. आमच्या कंपनीद्वारे पुरवलेली सर्व बाह्य उच्च-व्होल्टेज उपकरणे अत्यंत स्थानिक तापमानातील फरक आणि वालुकामय हवामान परिस्थितीचा सामना करण्यासाठी कठोर पर्यावरणीय अनुकूलता डिझाइनमधून जातात, ज्यामध्ये इन्सुलेटर आणि संरचना यांसारखे घटक उत्कृष्ट गंज प्रतिरोधक आणि इन्सुलेशन कार्यक्षमता प्रदर्शित करतात.

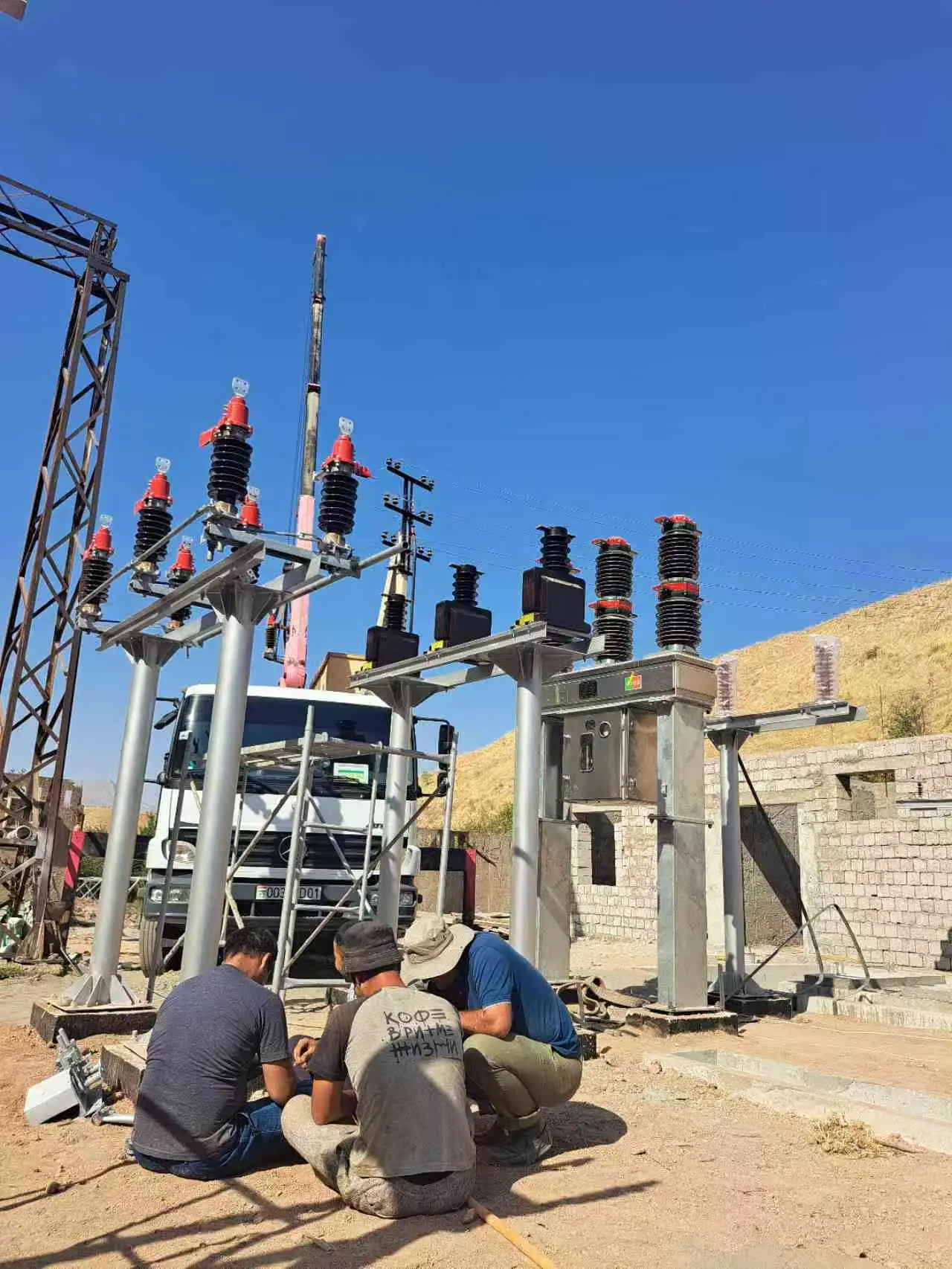

आकृती 6 - उच्च-व्होल्टेज उपकरणांची स्थापना आणि चालू करणे

हाय-व्होल्टेज पृथक्करण स्विच उपकरणे स्थापित आणि चालू होत आहेत. आमच्या तांत्रिक कर्मचाऱ्यांनी उपकरणांची स्थिती, वायरिंग आणि डीबगिंग पूर्ण करण्यासाठी, जटिल ऑपरेटिंग परिस्थितीत विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी आणि इन्सुलेशन कार्यप्रदर्शन मानकांचे पालन करण्यासाठी बांधकाम कार्यसंघाशी सहयोग केले आहे.

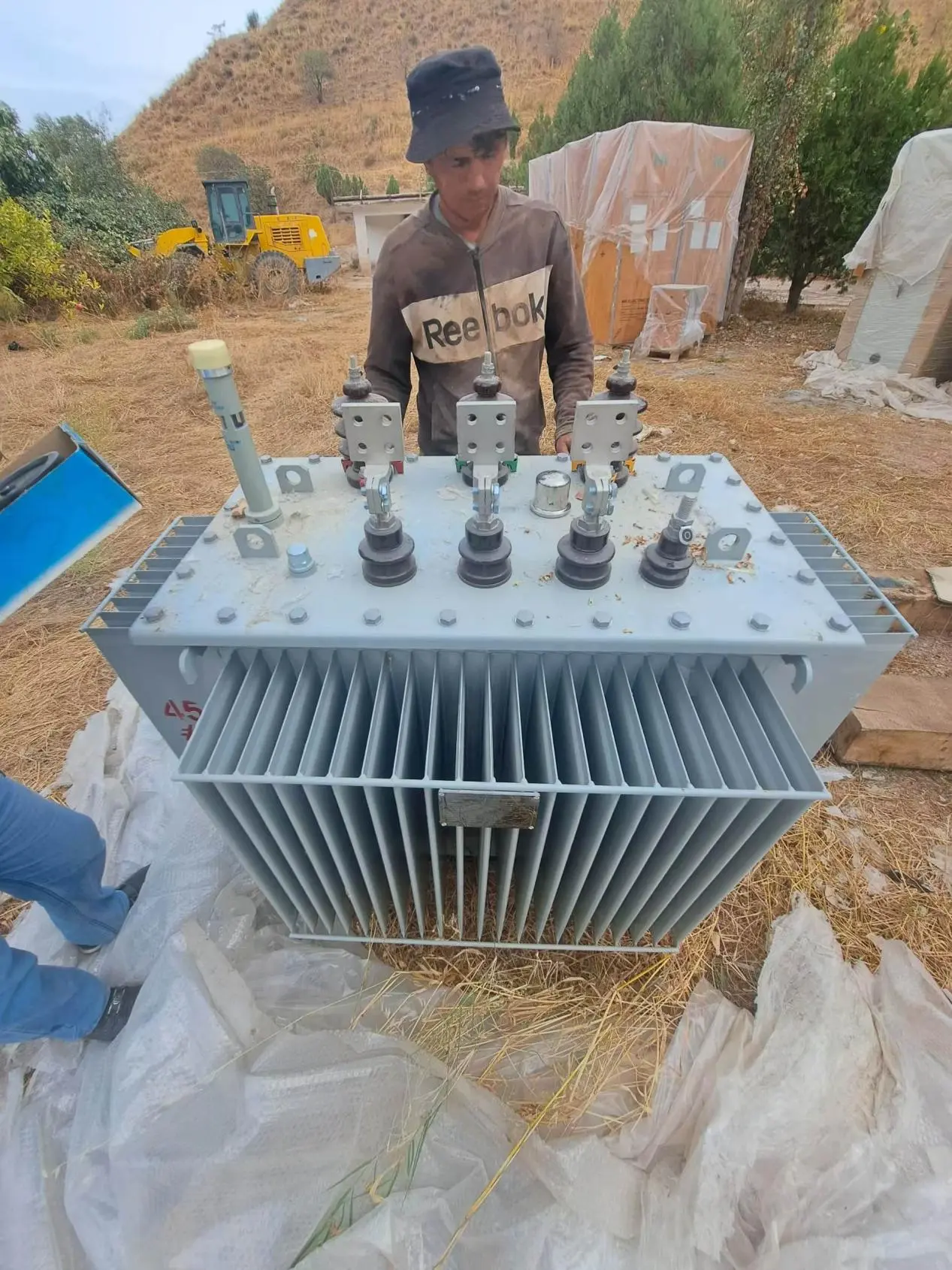

आकृती 7 - ट्रान्सफॉर्मर अनपॅकिंग आणि स्वीकृती तपासणी

मुख्य ट्रान्सफॉर्मरचे अनपॅकिंग आणि स्वीकृती तपासणी सध्या साइटवर सुरू आहे. शिपमेंटपूर्वी सर्व उपकरणांची कठोर फॅक्टरी चाचणी घेण्यात आली आणि आगमनानंतर, ते चांगल्या स्थितीत आहे आणि सर्व ऑन-साइट इंस्टॉलेशन आवश्यकता पूर्ण करते याची खात्री करण्यासाठी त्यांचे स्वरूप, ॲक्सेसरीज आणि तांत्रिक दस्तऐवज याबाबत बांधकाम टीमसह संयुक्तपणे सत्यापित केले गेले.

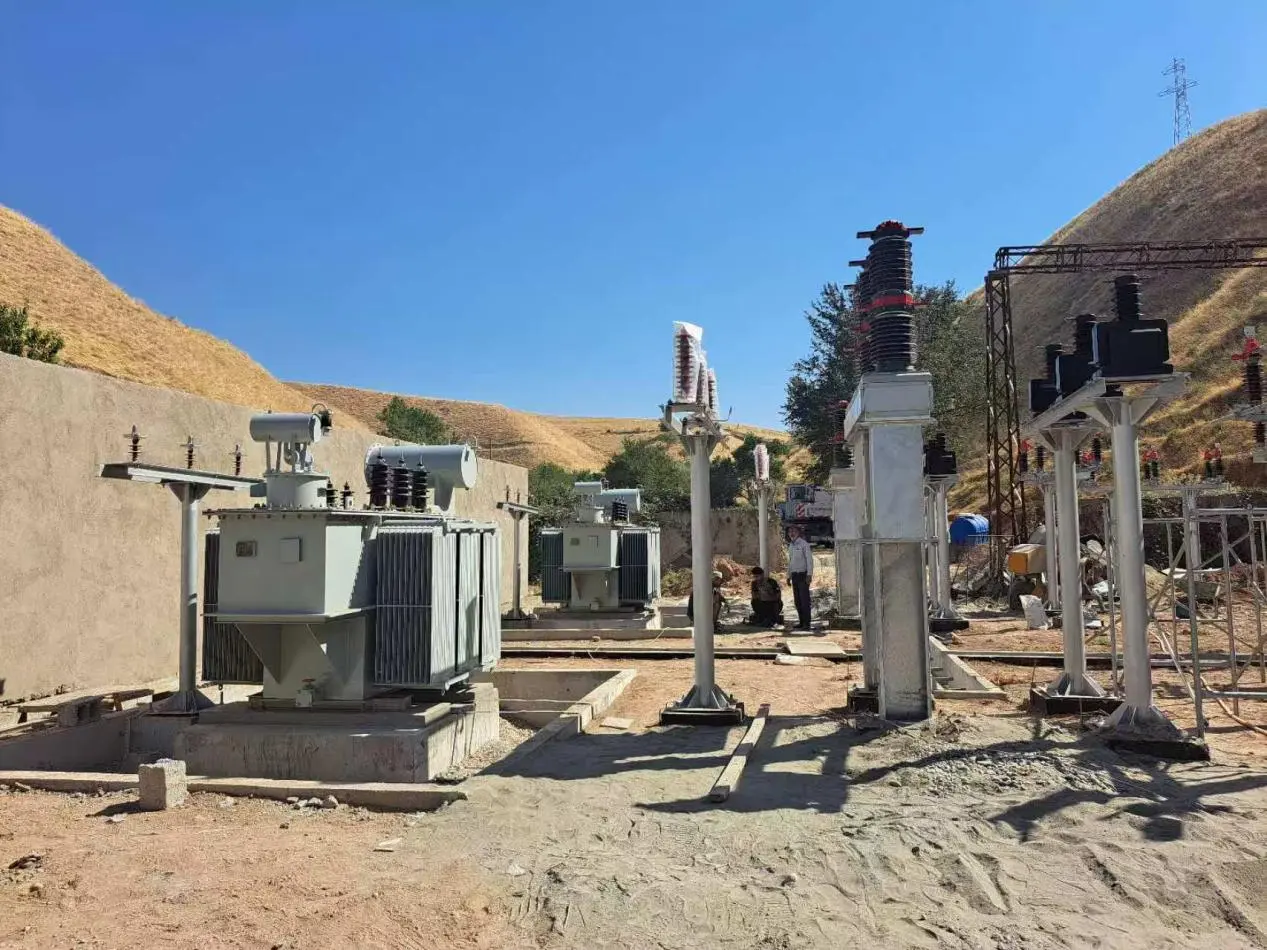

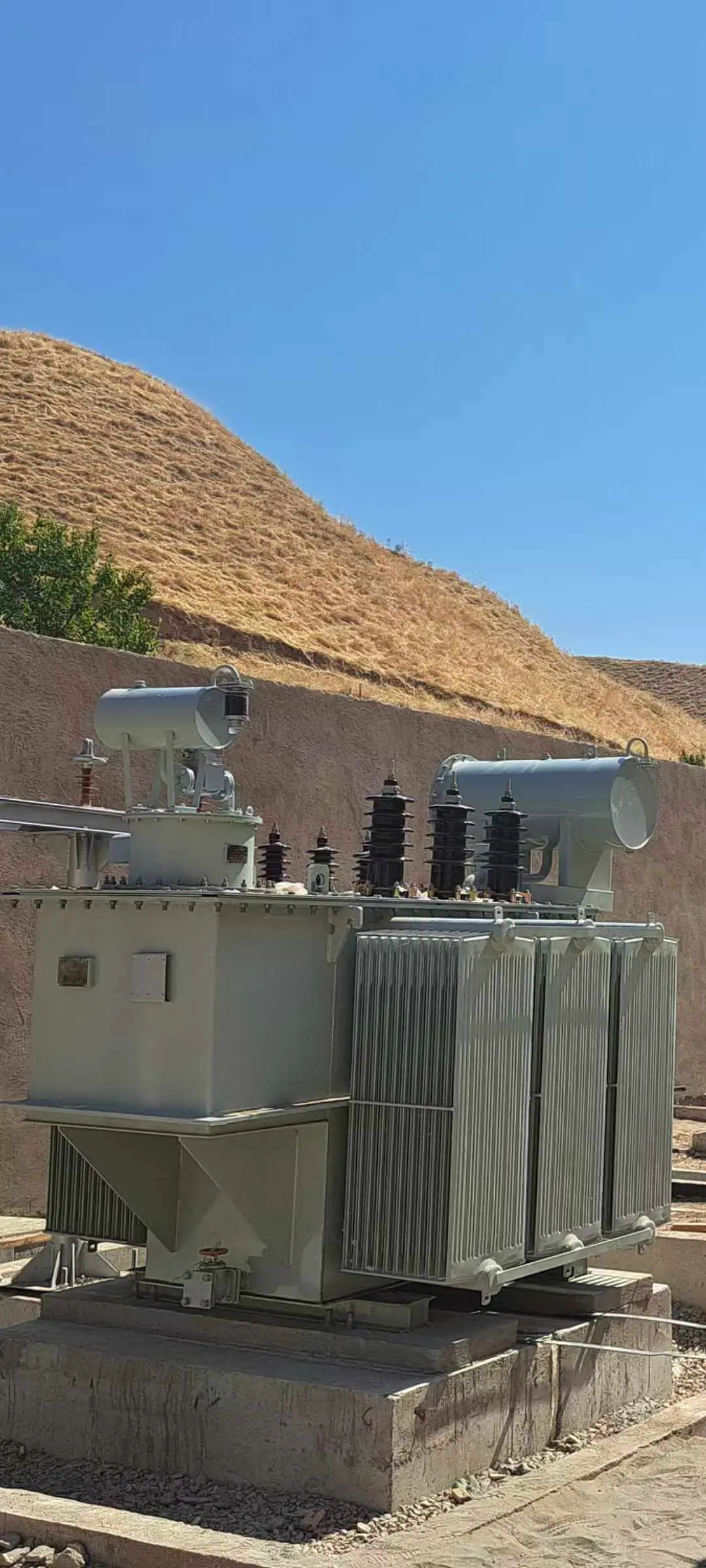

आकृती 8 – मुख्य ट्रान्सफॉर्मर जागोजागी स्थापित केला आहे

मुख्य ट्रान्सफॉर्मर जागोजागी यशस्वीरित्या स्थापित केला गेला आहे, एक मजबूत पाया आणि सर्व उपकरणे योग्यरित्या आरोहित आहेत. पूर्ण सीलबंद स्ट्रक्चरल डिझाइनसह, उपकरणे उत्कृष्ट उष्मा नष्ट करणे आणि इन्सुलेशन कार्यप्रदर्शन प्रदान करते, सबस्टेशनमध्ये व्होल्टेज रूपांतरण आणि पॉवर ट्रान्समिशनसाठी आवश्यक समर्थन प्रदान करते.

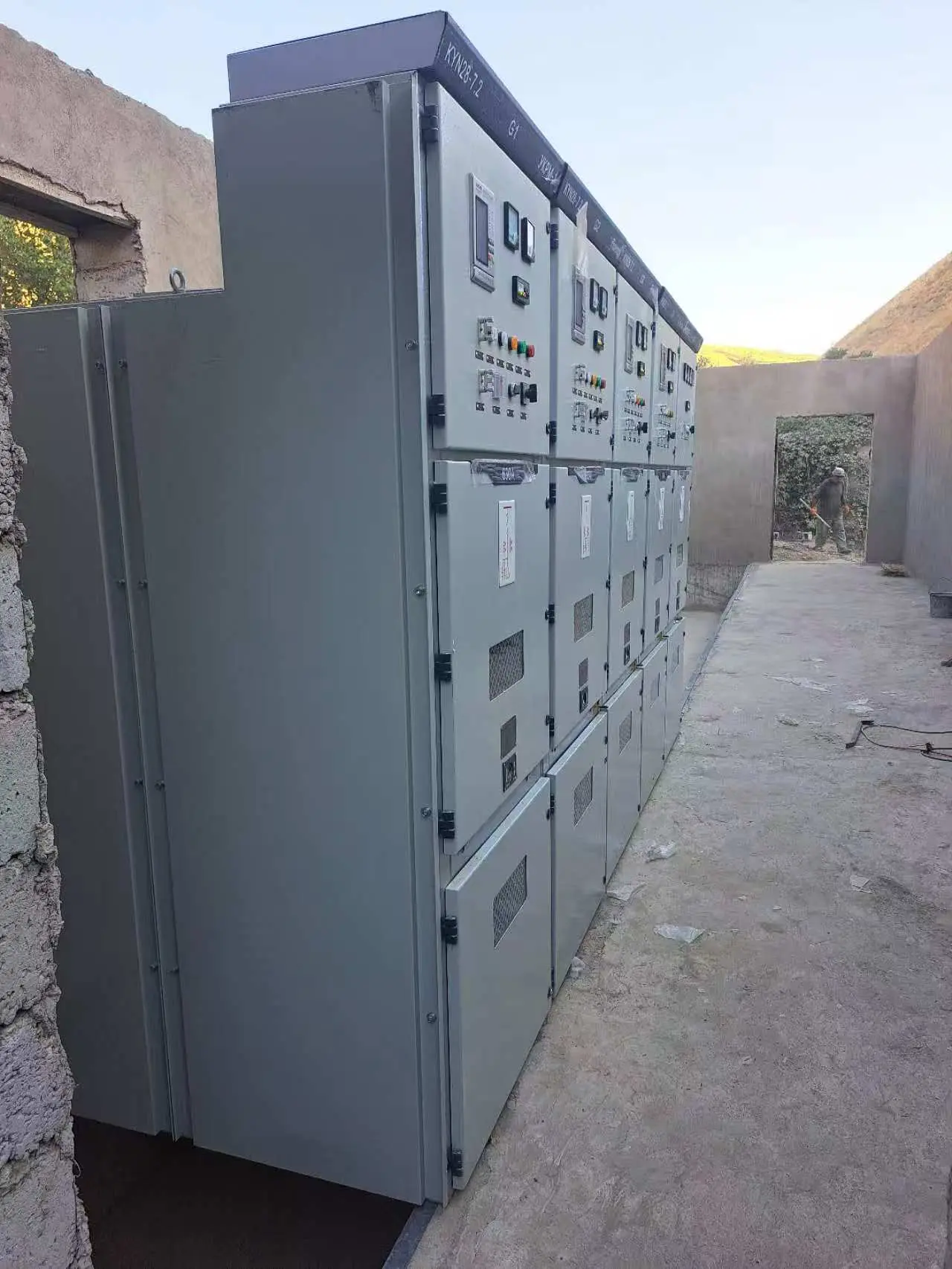

आकृती 9 – इनडोअर स्विचगियरची स्थापना पूर्ण झाली

सर्वमध्यम-व्होल्टेज स्विचगियरकंट्रोल रूममधील युनिट्स पूर्णपणे स्थापित आणि व्यवस्थितपणे व्यवस्थापित केल्या आहेत. कॉम्पॅक्ट संरचना आणि स्पष्ट मांडणी असलेले, ही युनिट्स सबस्टेशनच्या वीज वितरण प्रणालीचा मुख्य घटक म्हणून काम करत, त्यानंतरच्या ऑपरेशन, देखभाल आणि तपासणीची सुविधा देतात.

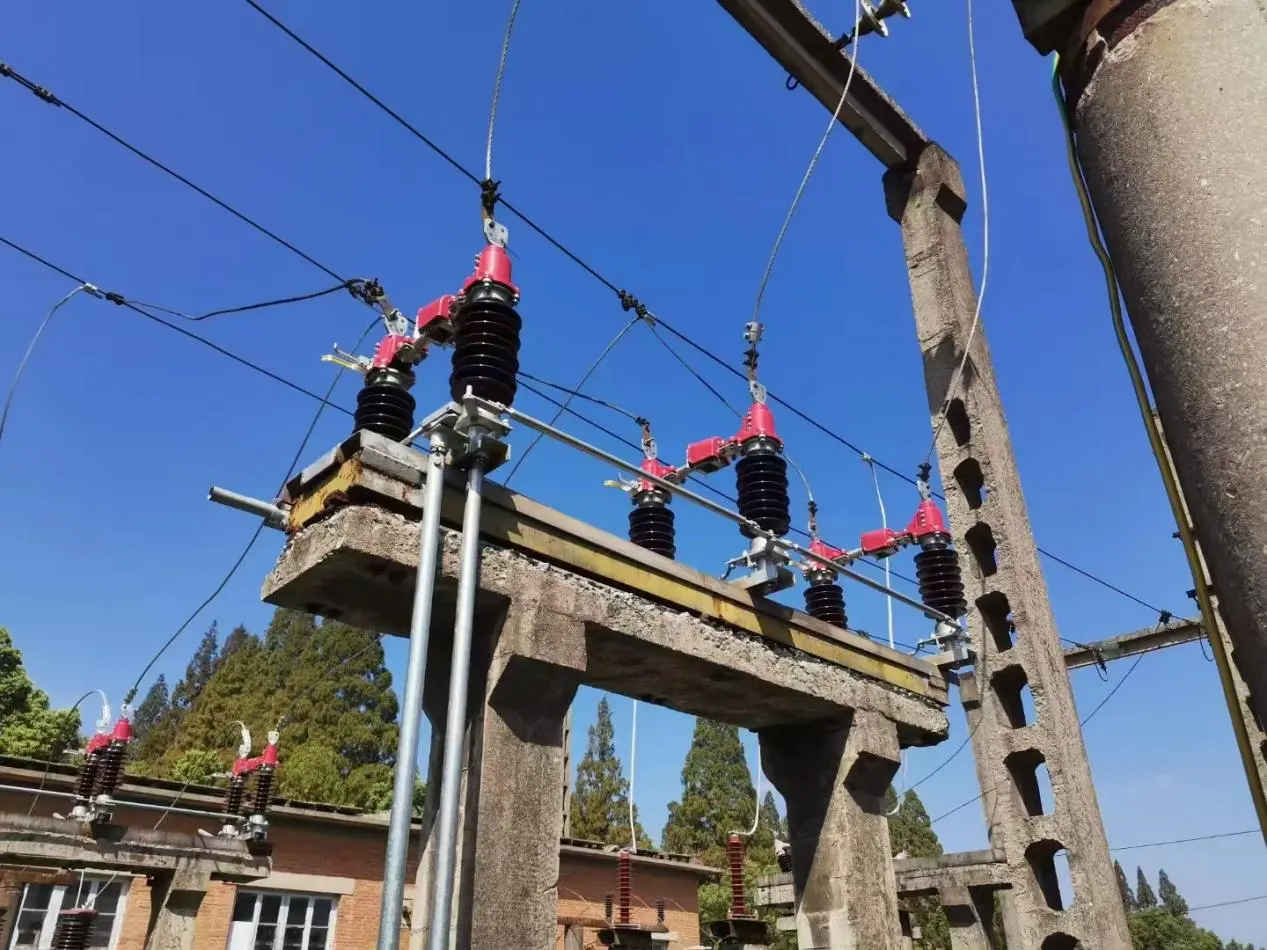

आकृती 10: आउटडोअर हाय-व्होल्टेज अलगाव स्विच नूतनीकरण/अपग्रेडिंग प्रकल्प

या प्रकल्पामध्ये वृद्धत्वाच्या सबस्टेशनवरील बाह्य उच्च-व्होल्टेज डिस्कनेक्टर्सचे अपग्रेड आणि नूतनीकरण समाविष्ट आहे. आकृती आमच्या कंपनीने पुरवलेली नवीन-जनरेशन डिस्कनेक्टर उपकरणे दर्शवते, जी साइटवर यशस्वीरित्या स्थापित आणि कार्यान्वित झाली आहे. अत्यंत विश्वासार्ह संरचनात्मक डिझाइनसह, उपकरणे विद्यमान सबस्टेशन इन्फ्रास्ट्रक्चर आणि वायरिंग कॉन्फिगरेशनसह अखंडपणे समाकलित होतात, सबस्टेशन ऑपरेशन्ससाठी विश्वसनीय सुरक्षितता सुनिश्चित करताना ऑपरेशनल स्थिरता आणि देखभाल सुविधा लक्षणीयरीत्या वाढवतात.

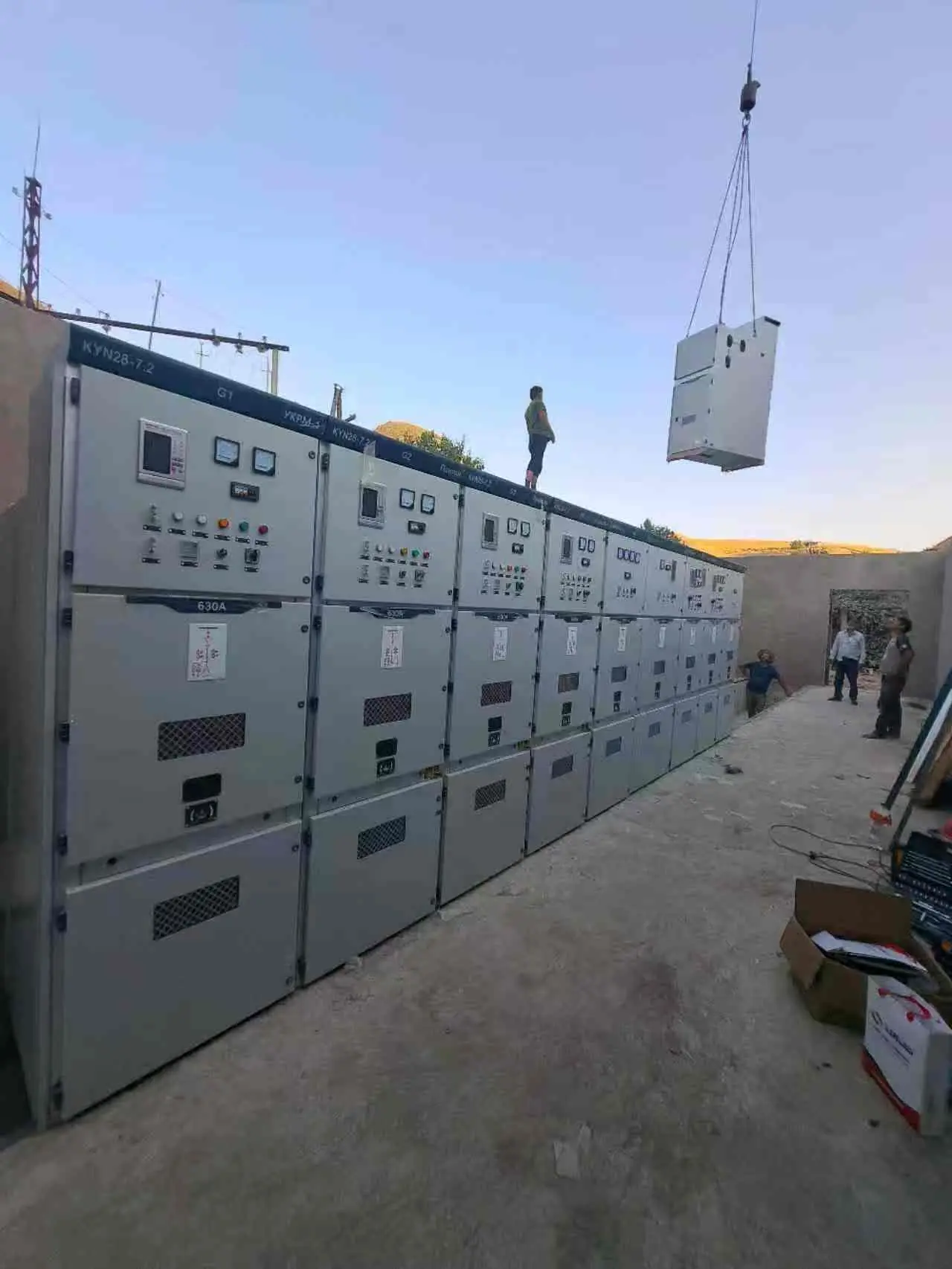

आकृती 11: मध्यम-व्होल्टेज स्विचगियरसाठी इनडोअर इंस्टॉलेशन प्रकल्प

प्रतिमा ची स्थापना साइट दर्शवतेमध्यम-व्होल्टेज स्विचगियरपरदेशी प्रकल्पाच्या मुख्य नियंत्रण कक्षात. आमच्या कंपनीने पुरवलेल्या KYN28 मालिकेतील मध्यम-व्होल्टेज स्विचगियरचे संपूर्ण संच हॉस्टिंग ऑपरेशनद्वारे स्थापित केले जात आहेत. संक्षिप्त रचना आणि स्पष्ट मांडणी असलेले, हे कॅबिनेट अंगभूत संरक्षण आणि मापन नियंत्रण उपकरणांनी सुसज्ज आहेत, जे सबस्टेशनच्या वीज वितरण प्रणालीसाठी विश्वसनीय स्विचिंग, संरक्षण आणि नियंत्रण कार्ये प्रदान करतात. फील्ड ऑपरेशन दरम्यान स्थिर आणि विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी शिपमेंटपूर्वी सर्व उपकरणांची कठोर सर्वसमावेशक चाचणी केली जाते.

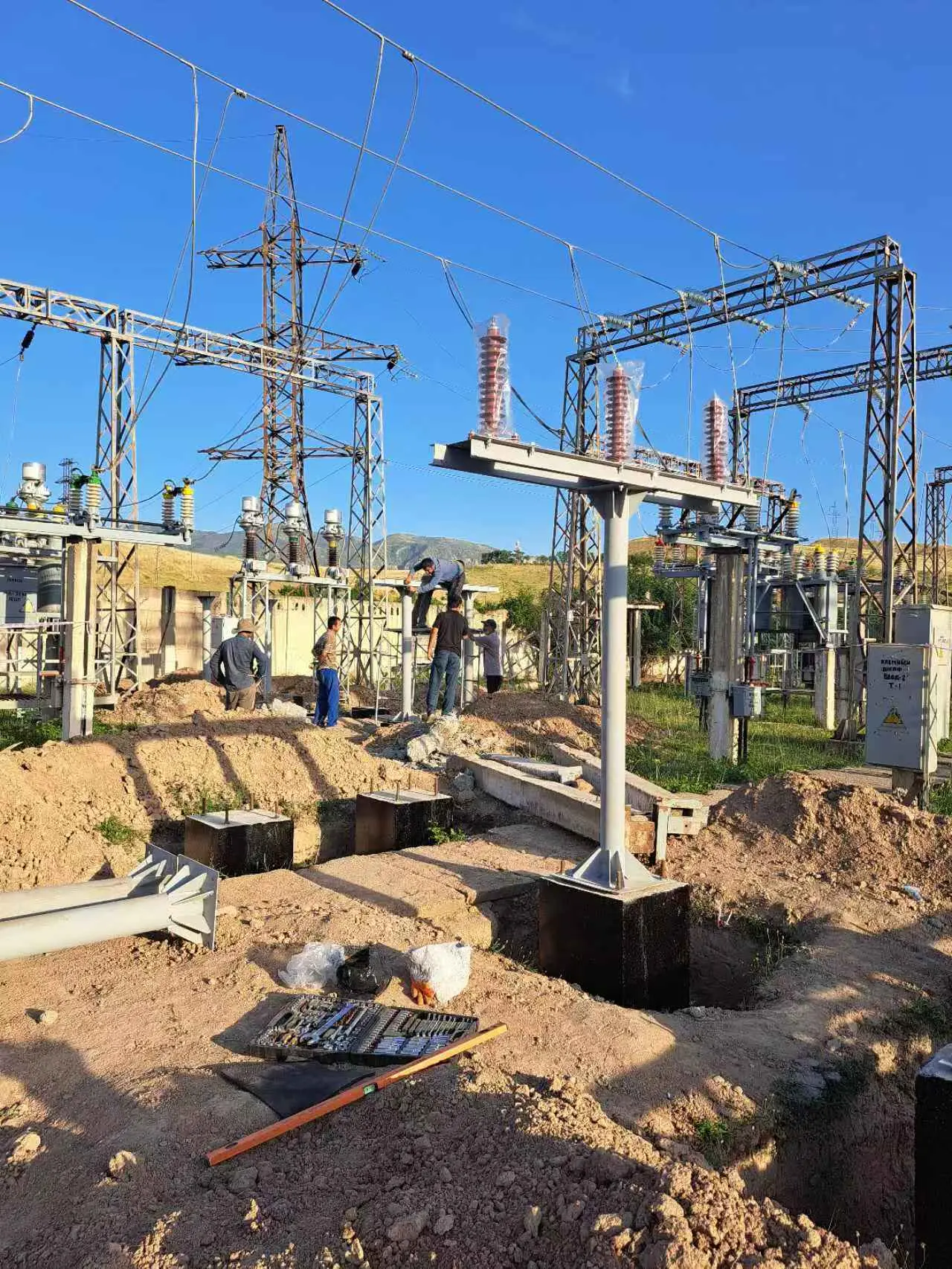

आकृती 12: आउटडोअर हाय-व्होल्टेज उपकरणांची स्थापना आणि चालू करणे

प्रतिमा मध्य आशियातील बाह्य सबस्टेशनवर उच्च-व्होल्टेज उपकरणांची स्थापना आणि सुरू करण्याचे ठिकाण दर्शवते. आमच्या तांत्रिक कर्मचाऱ्यांनी उच्च-व्होल्टेज डिस्कनेक्टर, वर्तमान ट्रान्सफॉर्मर आणि इतर घटक स्थापित आणि कॅलिब्रेट करण्यासाठी बांधकाम कार्यसंघासोबत काम केले. ही उपकरणे प्रदेशातील वादळी, वालुकामय परिस्थिती आणि तापमानातील लक्षणीय चढउतारांसाठी अनुकूल आहेत, ज्यात उत्कृष्ट हवामान प्रतिरोधकता आणि आव्हानात्मक ऑपरेटिंग वातावरणात दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी इन्सुलेशन कार्यप्रदर्शन आहे.
